汽车车身表面间隙及面差定义

1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

内、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

内、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

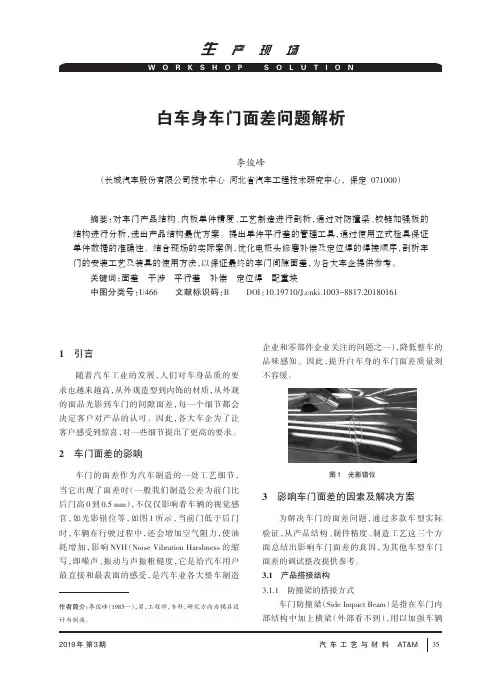

车身间隙面差问题改善方法作者：宗广达柴晨光董章群户玉文章来源：长城汽车股份有限公司技术中心，河北省汽车工程技术研究中心发布时间：2014-04-02白车身间隙面差对于车身质量有着重要的影响。

本文结合白车身间隙面差现场调试经验，介绍了白车身间隙面差问题的一般改善方法以及改善思路。

车身外观就像是人的脸面，它的好坏往往决定着人们对这款车的第一印象，甚至直接构成车辆销售的第一评判标准。

车身的间隙面差问题是决定车身外观好坏的一项重要因素，因此如何保证车身的间隙面差品质就成了各汽车生产厂的重要目标。

本文主要介绍白车身间隙面差问题的改善方法。

间隙面差影响因素间隙面差问题不仅是车身调试问题中的难点，同时也是一个综合性问题。

影响车身间隙面差问题的因素有很多种，只有把每种影响因素都控制到位才能保证间隙面差的精度与稳定。

1.车门外板单件的影响车门外板单件（见图1）主要影响车门总成的间隙，一般对面差的影响可以忽略不计，但是如果车门外板的刚度比较大，与内板单件的料厚及强度相似，这时也需要考虑车门外板对面差的影响（一般窗框和车门主体为一体冲压件时会出现此种情况），所以我们要对外板单件翻边棱线进行重点控制。

2.车门内板单件的影响车门内板单件（见图2）主要影响车门总成的面差，包边总成的面差基本上和内板的面差一致（上述提到的内外板强度相近的除外）。

当内板的修边线过大时会对总成的间隙造成一定影响，同时也会影响包边质量，所以要重点对包边面的面差进行控制。

3.焊装夹具的影响焊装夹具的作用主要是使制件能够按照匹配结构在正确的位置进行焊接，以及避免焊接变形。

焊装夹具的定位块精度及结构对车门总成及车身精度都有很大的影响（见图3）。

另外，合理的定位夹紧结构还可以有效控制焊接变形的影响，所以如何让夹具能够焊接出符合要求的总成也是控制间隙面差问题的有效手段。

4.车身门洞的影响车身门洞的精度对车身间隙面差都有很大影响，而车身门洞的精度主要取决于侧围外板的精度，其次是焊接变形。

整车集成篇第一章 DTS1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义容主要包括饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1饰表面间隙、面差定义由于饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

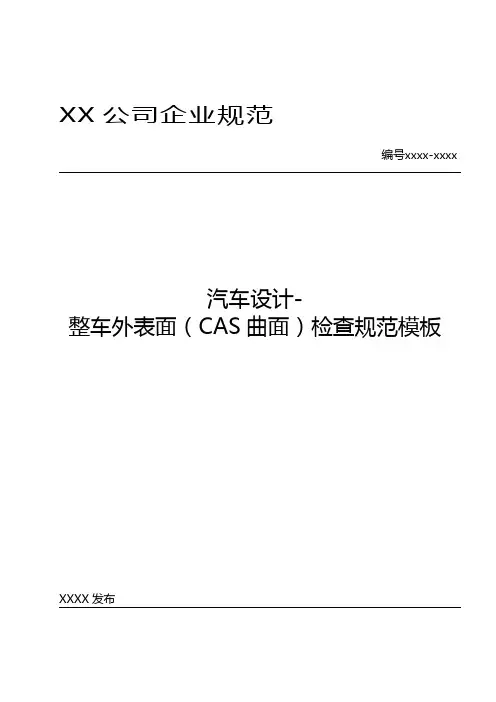

汽车设计-整车外表面（CAS曲面）检查规范模板整车外表面CAS曲面检查规范1 范围本规范规定了CAS曲面的检验的术语和定义、要求。

本规范适用于构建的汽车外表面CAS曲面（以下简称“外CAS面”）的验收。

2 规范性引用文件下列文件对于本文件的应用是必不可少的。

凡是注日期的引用文件，仅注日期的版本适用于本文件。

凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。

GB 11566-1995 轿车外部凸出物3 术语和定义下列术语和定义适用于本规范。

3.1 CAS面CAS是指利用曲面制作软件（Alias,Catia,Icemsurf），以最终评审得出的效果图方案为基础，能初步满足车身断面要求，符合总体布置，用来加工实物模型，验证造型的三维曲面数据。

3.2 G0曲面、曲线连结的一种形式，指位置连续。

图中所示的两组线都是位置连续，他们只是端点重合，而连接处的切线方向和曲率均不一致。

这种连续性的表面看起来会有一个很尖锐的接缝，属于连续性中级别最低的一种。

3.3 G1曲面、曲线连结的一种形式，指切线连续。

图中所示的两组曲线属于切线连续，他们不仅在连接处端点重合，而且切线方向一致(可以看到相连的两条线段梳子图的刺在接触点位置是在一条直线上的)。

用过其他PC插图软件的用户，比如CorelDraw，实际上通常得到的都是这种连续性的曲线。

这种连续性的表面不会有尖锐的连接接缝，但是由于两种表面在连接处曲率突变，所以在视觉效果上仍然会有很明显的差异。

会有一种表面中断的感觉。

通常用倒角工具生成的过渡面都属于这种连续级别。

因为这些工具通常使用圆周与两个表面切点间的一部分作为倒角面的轮廓线，圆的曲率是固定的，所以结果会产生一个G1连续的表面。

3.4 G2曲面、曲线连结的一种形式，指曲率连续。

图中的两组曲线属于曲率线续。

顾名思义，他们不但符和上述两种连续性的特征，而且在接点处的曲率也是相同的。

如图中所示，两条曲线相交处的梳子图的刺常度和方向都是一致的（可以为0）。

********系列汽车车身涂装技术质量强制执行标准1主题内容与执行范围本标准规定了********汽车有限公司系列汽车车身油漆涂装检验的检验内容，技术要求，检验方法以及检验标准。

2引用标准下列标准所包含的条文，通过在本标准中引用而构成本标准的条文。

在标准出版时，所示版本均为有效，所有标准都会被修订，使用本标准的各方应探讨使用下列各标准最新版本的可能性。

QC/T484 汽车油漆涂层GB 1728 涂膜，腻子干燥时间测定办法GB 1764 漆膜厚度测定方法GB 1743 漆膜光泽测定办法GB 1720 漆膜附着力测定办法GB 1723 漆料粘度测定办法3用语解释3.1车身油漆涂装质量车身油漆涂装质量是指为实现装饰、防护（防锈、仿蚀）、隔音、绝热和密封抗石击等，而涂装在表面上的油漆涂层的外观质量和内在质量，以及涂装工作质量和工程质量3.2漆后车身漆后车身是指油漆涂层涂装施工完成后的车身3.3油漆涂层缺陷用语光泽：漆膜表面镜面反射的强度色差（△E）：用数值表示车身颜色相对于标准颜色（以颜色标准件为基准）的差别。

桔皮：漆膜表面不光滑，有波浪纹理的外观桔子皮一样不平的表面。

油漆损伤：由于油漆表面受到摩擦或者碰撞引起的少量漆膜脱落。

发花：是指金属粉在漆膜中混乱排列流痕：喷涂在垂直面上的涂料向下流动，使漆面产生条痕的现象，轻微时叫流痕。

针孔：是指漆膜表面的像动物毛孔一样的小孔，通常在0.1mm左右。

颗粒：漆膜中间，上面或下面混入的灰粒，漆渣等凸突状异物。

絮状丝：是指奇妙上面或中间混入的长形弯形的纤维丝，绒毛等絮状的丝状异物（如絮状丝夹杂着油漆形成凸突状的漆渣，可视为漆面颗粒，按颗粒质量检验标准检验）。

砂纸纹：在面漆涂面上显示出的线条或圆圈的砂纸打磨纹。

钣金凹凸：在金属表面或底板上看得出来的局部凹凸。

缩孔：其外观像火山喷口一样的凹陷，有可能露出或不露出下面的漆层，通常直径为0.5～3mm。

划伤：漆膜完全固化后受外力等作用，产生的线状伤痕。

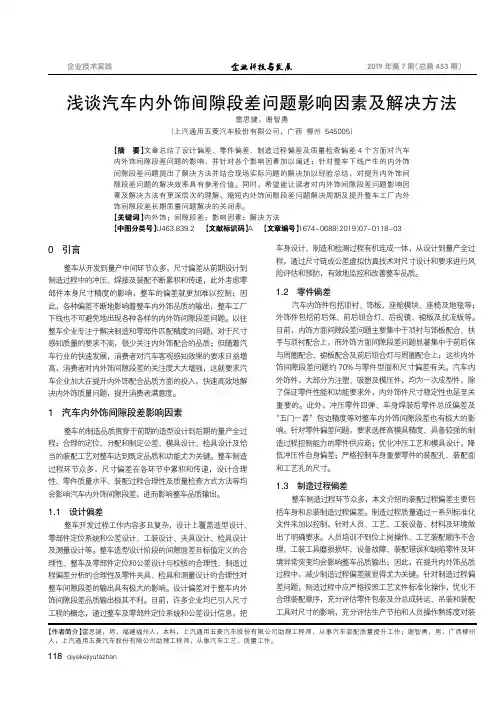

qiyekejiyufazhan0引言整车从开发到量产中间环节众多，尺寸偏差从前期设计到制造过程中的冲压、焊接及装配不断累积和传递，此外考虑零部件本身尺寸精度的影响，整车的偏差就更加难以控制；因此，各种偏差不断地影响着整车内外饰品质的输出，整车工厂下线也不可避免地出现各种各样的内外饰间隙段差问题。

以往整车企业专注于解决制造和零部件匹配精度的问题，对于尺寸感知质量的要求不高，很少关注内外饰配合的品质；但随着汽车行业的快速发展，消费者对汽车客观感知效果的要求日益增高，消费者对内外饰间隙段差的关注度大大增强，这就要求汽车企业加大在提升内外饰配合品质方面的投入，快速高效地解决内外饰质量问题，提升消费者满意度。

1汽车内外饰间隙段差影响因素整车的制造品质贯穿于前期的造型设计到后期的量产全过程；合理的定位、分配和制定公差、模具设计、检具设计及恰当的装配工艺对整车达到既定品质和功能尤为关键。

整车制造过程环节众多，尺寸偏差在各环节中累积和传递，设计合理性、零件质量水平、装配过程合理性及质量检查方式方法等均会影响汽车内外饰间隙段差，进而影响整车品质输出。

1.1设计偏差整车开发过程工作内容多且复杂，设计上覆盖造型设计、零部件定位系统和公差设计、工装设计、夹具设计、检具设计及测量设计等。

整车造型设计阶段的间隙面差目标值定义的合理性、整车及零部件定位和公差设计与校核的合理性、制造过程偏差分析的合理性及零件夹具、检具和测量设计的合理性对整车间隙段差的输出具有极大的影响。

设计偏差对于整车内外饰间隙段差品质输出极其不利。

目前，许多企业均已引入尺寸工程的概念，通过整车及零部件定位系统和公差设计信息，把车身设计、制造和检测过程有机连成一体，从设计到量产全过程，通过尺寸链或公差虚拟仿真技术对尺寸设计和要求进行风险评估和预防，有效地监控和改善整车品质。

1.2零件偏差汽车内饰件包括顶衬、饰板、座舱模块、座椅及地毯等；外饰件包括前后保、前后组合灯、后视镜、裙板及扰流板等。

车身间隙面差问题改善方法集团企业公司编码：（LL3698-KKI1269-TM2483-LUI12689-ITT289-车身间隙面差问题改善方法作者：宗广达柴晨光董章群户玉?文章来源：长城汽车股份有限公司技术中心，河北省汽车工程技术研究中心?发布时间：2014-04-02白车身间隙面差对于车身质量有着重要的影响。

本文结合白车身间隙面差现场调试经验，介绍了白车身间隙面差问题的一般改善方法以及改善思路。

车身外观就像是人的脸面，它的好坏往往决定着人们对这款车的第一印象，甚至直接构成车辆销售的第一评判标准。

车身的间隙面差问题是决定车身外观好坏的一项重要因素，因此如何保证车身的间隙面差品质就成了各汽车生产厂的重要目标。

本文主要介绍白车身间隙面差问题的改善方法。

间隙面差影响因素间隙面差问题不仅是车身调试问题中的难点，同时也是一个综合性问题。

影响车身间隙面差问题的因素有很多种，只有把每种影响因素都控制到位才能保证间隙面差的精度与稳定。

1.车门外板单件的影响车门外板单件（见图1）主要影响车门总成的间隙，一般对面差的影响可以忽略不计，但是如果车门外板的刚度比较大，与内板单件的料厚及强度相似，这时也需要考虑车门外板对面差的影响（一般窗框和车门主体为一体冲压件时会出现此种情况），所以我们要对外板单件翻边棱线进行重点控制。

2.车门内板单件的影响车门内板单件（见图2）主要影响车门总成的面差，包边总成的面差基本上和内板的面差一致（上述提到的内外板强度相近的除外）。

当内板的修边线过大时会对总成的间隙造成一定影响，同时也会影响包边质量，所以要重点对包边面的面差进行控制。

3.焊装夹具的影响焊装夹具的作用主要是使制件能够按照匹配结构在正确的位置进行焊接，以及避免焊接变形。

焊装夹具的定位块精度及结构对车门总成及车身精度都有很大的影响（见图3）。

另外，合理的定位夹紧结构还可以有效控制焊接变形的影响，所以如何让夹具能够焊接出符合要求的总成也是控制间隙面差问题的有效手段。

整车集成篇第一章 DTS间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

内、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。
