车型间隙面差定义实例

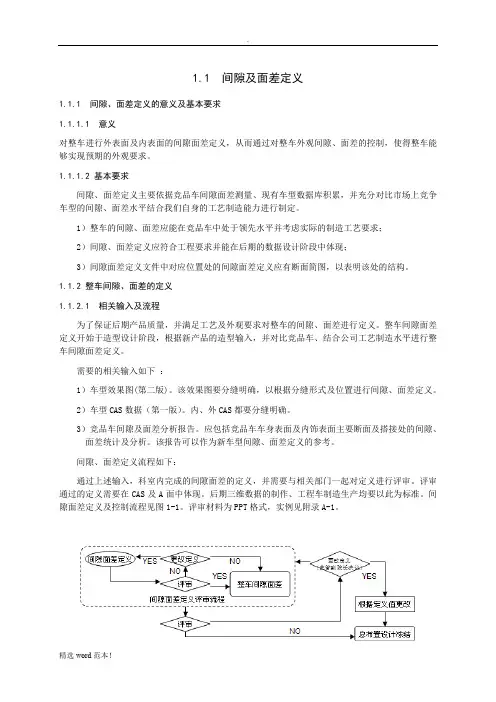

1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

内、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

内、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

整车集成篇第一章 DTS1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义容主要包括饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1饰表面间隙、面差定义由于饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义容主要包括饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1饰表面间隙、面差定义由于饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

内、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

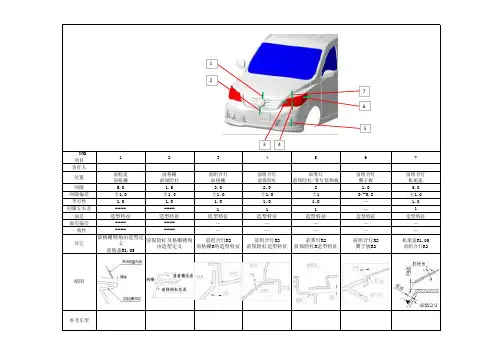

NO.项目责任人间隙 5.0 1.5 3.0 2.02 1.0 5.0间隙偏差±1.0±1.0±1.0±1.0±10/-0.8±1.0平行性 1.0 1.0 1.0 1.0 1.0— 1.0间隙左右差--------111—1面差造型特征造型特征造型特征造型特征造型特征造型特征造型特征面差偏差--------—————一致性--------—————其它前格栅圆角由造型定义前舱盖R1.05前保险杠及格栅圆角由造型定义前组合灯R2前格栅R角造型特征前组合灯R2前保险杠造型特征前雾灯R2前保险杠R造型特征前组合灯R2翼子板R2机舱盖R1.05前组合灯R2参考车型5 123前舱盖前格栅略图4前格栅前保险杠前组合灯前格栅前组合灯翼子板前组合灯前保险杠7位置前雾灯前保险杠/雾灯装饰板6前组合灯机舱盖2734615NO.项目责任人间隙0.5 4.0 2.5 6.0 6.0 5.0 5.0间隙偏差 1.0/0±1.0±0.8±1±1±1.5±1.5平行性---- 1.0 1.0 1.0 1.0 1.5 1.5间隙左右差----1—————面差-0.5-0.50.0造型特征-4.0以造型为准（前门低≥2.0）以造型为准（前门低≥2.0）面差偏差0.5/-1.00.5/-1.0±0.5—±0.5——一致性———————其它保险杠R1.5翼子板R1.5前舱盖R1.05翼子板R2.0A柱R2.5翼子板R1.5A柱R3前风窗玻璃R1顶盖R3前风窗玻璃R1前门R1.1侧围R3前门X方向235mm内R1.4过渡长度3mm到后端R1.1，A柱R4.0参考车型14A柱前风窗玻璃129略图13侧围前门A柱前门顶盖前风窗玻璃前舱盖翼子板位置11A柱翼子板10前保险杠翼子板8141381011129柱间隙翼子板面差NO.项目责任人间隙 5.0 2.57.0 5.07.0 5.0 5.0间隙偏差±1.5±1.0±1.5±1.5±1.5±1.5±1.5平行性 1.5 1.0 1.5 1.5 1.5 1.5 1.5间隙左右差— 1.0—————面差00以造型为准（前门低≥2.0）0以造型为准（≥2.0）0以造型为准（≥2.0）面差偏差0/-1.0±0.5—0/-1.0—0/-1.0—一致性1——1———其它前门R1.4翼子板R2.0翼子板R2.0侧围门槛R2.5前门X方向235mm内R1.4过渡长度3mm到后端R1.1侧围门槛R5.0前门R1.1后门R2后门X方向195mm内R1.4过渡长度3mm到后端R1.1侧围门槛5.0侧窗玻璃密封条R3后门R1.1后门X方向127mm内R1.4过渡长度3mm到后端R1.1侧围R4.0参考车型1620211815后门侧围19前门侧围门槛前门后门17翼子板侧围门槛略图位置侧窗玻璃后门后门侧围门槛前门翼子板15171618192120NO.项目责任人间隙 5.0 1.0 1.0 2.0 3.0 3.0 3.0间隙偏差±1.5 1.0/0 1.0/-0.8±1.0±1.0±1.0±1.0平行性 1.5---- 1.0 1.0 1.0 1.0 1.0间隙左右差—---- 1.0————面差0-0.5（保险杠低）造型定义以造型为准以造型为准以造型为准-0.5(加油口低)面差偏差0/-1.0±1.0————0.5/-1.0一致性—1—————其它后门R1.1侧围R4后侧围R3后保险杠由造型定义后组合灯R1.5侧围R3.0侧围造型特征侧窗R1.75侧围造型特征侧窗R1.75侧围造型特征侧窗R1.75加油口门R3.5侧围R3.0参考车型侧围侧窗后组合灯侧围28后门侧围2725略图侧围侧窗加油口门侧围侧围侧窗22位置232426后保险杠后侧围28仅右侧232726242225NO.项目责任人间隙 5.0 1.0 5.08.0 3.0 1.0铰链部位8.0，中部以运动校核为准间隙偏差±1.5 1.0/-0.8±1.5±2.0±1.0±1.0±2.5平行性 1.5 1.0 1.5 2.0 1.0 1.0 2.0间隙左右差 1.51 1.5 2.0 1.0——面差以造型为准，玻璃低于侧围≥1.5mm。

整车集成篇第一章 DTS1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

内、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

整车集成篇第一章 DTS1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

内、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

合理的间隙配合，不仅可以美观造型，降低制造难度，也可以方便安装。

整车集成篇第一章 DTS1.1 间隙及面差定义1.1.1 间隙、面差定义的意义及基本要求1.1.1.1 意义对整车进行外表面及内表面的间隙面差定义，从而通过对整车外观间隙、面差的控制，使得整车能够实现预期的外观要求。

1.1.1.2 基本要求间隙、面差定义主要依据竞品车间隙面差测量、现有车型数据库积累，并充分对比市场上竞争车型的间隙、面差水平结合我们自身的工艺制造能力进行制定。

1）整车的间隙、面差应能在竞品车中处于领先水平并考虑实际的制造工艺要求；2）间隙、面差定义应符合工程要求并能在后期的数据设计阶段中体现；3）间隙面差定义文件中对应位置处的间隙面差定义应有断面简图，以表明该处的结构。

1.1.2 整车间隙、面差的定义1.1.2.1 相关输入及流程为了保证后期产品质量，并满足工艺及外观要求对整车的间隙、面差进行定义。

整车间隙面差定义开始于造型设计阶段，根据新产品的造型输入，并对比竞品车、结合公司工艺制造水平进行整车间隙面差定义。

需要的相关输入如下：1）车型效果图(第二版)。

该效果图要分缝明确，以根据分缝形式及位置进行间隙、面差定义。

2）车型CAS数据（第一版）。

内、外CAS都要分缝明确。

3）竞品车间隙及面差分析报告。

应包括竞品车车身表面及内饰表面主要断面及搭接处的间隙、面差统计及分析。

该报告可以作为新车型间隙、面差定义的参考。

间隙、面差定义流程如下：通过上述输入，科室内完成的间隙面差的定义，并需要与相关部门一起对定义进行评审。

评审通过的定义需要在CAS及A面中体现。

后期三维数据的制作、工程车制造生产均要以此为标准。

间隙面差定义及控制流程见图1-1。

评审材料为PPT格式，实例见附录A-1。

图1-1 整车减息面差定义及控制流程图1.1.2.2 间隙、面差定义内容主要包括内饰表面及车身表面两大部分的间隙、面差定义。

1.1.2.2.1内饰表面间隙、面差定义由于内饰件普遍采用塑料成型，其尺寸、形状等受模具、塑料件本身材料特性、外界气候条件影响比较大。

XX公司企业规范编号xxxx-汽车设计-汽车车身外观间隙面差设计定义规范模板XXXX发布车身外观间隙面差设计定义规范1范围本规范规定了外观间隙面差测量方法、外DTS 设计定义A 面检查方法等。
