SF6开关柜(负荷开关)与真空断路器柜

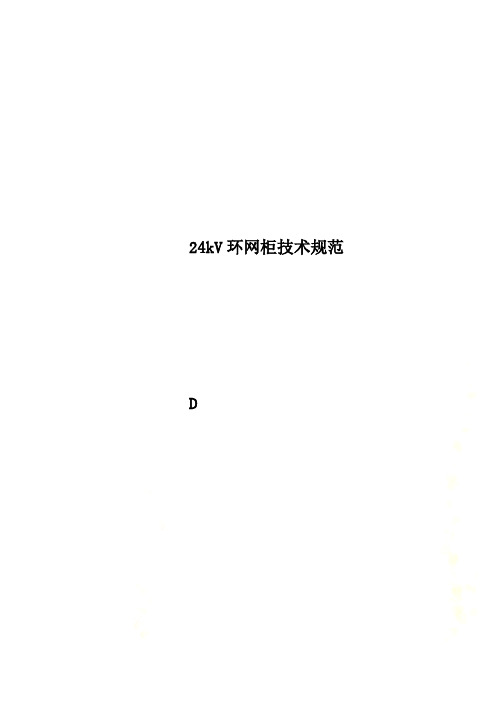

24kV环网柜技术规范D2 技术参数及要求2.1 技术要求：2.1.1环网柜采用SF6绝缘，电压互感器柜和所变柜可采用空气绝缘。

柜内断路器可采用真空断路器或SF6断路器，负荷开关采用三工位SF6负荷开关，并应与型式试验报告相吻合。

负荷开关电气寿命应达到E3级，断路器电气寿命应达到E2级。

2.1.2环网柜气包内SF6的相对压力不应超过1.4bar。

气包应选用机器人激光焊接工艺，保证密封性能，气包防护等级IP67。

整个充气壳体应当满足IEC 60298中规定的“密闭压力系统”的要求，年漏气不大于0.5%，30年免维护，且不需要重新充气。

2.1.3环网柜应具备完善的五防联锁功能。

2.1.4 结构型式：全绝缘金属封闭式。

电缆接头至电缆引入处（孔或固定箍）距离≥370mm，柜内套管、支持绝缘件采用阻燃材料，其爬电比距须满足标准要求。

2.1.5母线系统: 采用铜母线，接合处应有防止电场集中和局部放电的措施（如安装均压罩等）。

SF6环网柜整个长度延伸方向应有专用接地汇流母线,母线采用铜质, 截面的选择应保证能够耐受IEC 60298中推荐的额定短时耐受电流值。

2.1.6温升：主回路在额定电流和额定频率下的温升，除应遵守GB/T 1102的规定外，柜内各组件的温升值不得超过该组件的相应标准的规定，可触及的外壳和盖板的温升不得超过30K。

2.1.7应采用具有验电功能的带电指示器(带辅助接点), 方便更换, 并可以外接二次核相仪。

2.1.8环网柜铭牌标识清晰。

内部安装的高压电器组件，如：断路器、SF6负荷开关、熔断器、互感器、避雷器等，均应具有耐久而清晰的铭牌，铭牌应安装在运行或检修时易于观察的位置。

2.1.9环网柜应具有与操作机构配套的二次回路。

供方应提供环网柜中相应的二次设备。

操作机构的控制、信号电路及原件应能承受工频试验电压2kV/1min。

2.1.10柜内负荷开关及断路器均应按电动要求配置，并具备手动操作功能。

供配电环网柜基本知识文稿归稿存档编号：[KKUY-KKIO69-OTM243-OLUI129-G00I-FDQS58-什么是环网柜为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形.这种供电方式简称为环网供电.在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护.该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜.环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流）,因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行.目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中.环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备.柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见.环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地.产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口.环网与环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电的,但从每一个配电支路来说却得到类似于双路供电的实惠,从而提高了供电的可靠性.所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜的母线同时就是环形干线的一部分.就是说,环形干线是由每台出线柜的母线连接起来共同组成的.每台出线柜就叫“环网柜”.实际上单独拿出一台环网柜是看不出“环网”的含义的.这些环网柜的都不大,因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关.也就是说,环网柜中的高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内.这样的开关柜也完全可以用到非环网结构的配电系统中,于是随着这种开关柜的广泛应用,“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了.环网柜的应用环网柜出现的时间不算长,但近年以来却得到了广泛的使用,这主要是由于新发展起来的工业企业和事业单位的建筑物,从供配电的角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作.对于这类用户,环网柜的性能虽不是最完美的,但却是足够的,可以胜任的.随着大规模的城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积的合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼.环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器的开关柜,优势很突出.环网柜要求负荷开关具有更高的性能和更小的体积,新型的负荷开关应运而生,这又反过来带动了环网柜的技术进步,当今的环网柜不但性能优良而且系列化了,这更扩展了环网柜的使用范围.几种环网柜（1）HXGN3-10型（H-环网柜；X-箱式；G-高压；N-户内）柜体结构是用钢板弯制焊接组装而成,防护等级IP2X.柜体上部为母线室,仪表室位于母线室的前部,用钢板分隔.柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板.对于电缆进出线柜,其柜底装有可拆装的活动盖板；对于架空进出线柜,其柜顶可加装母线通道或遮拦架.（2）HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案,其中01号方案为负荷开关熔断器柜；02号方案为负荷开关柜,这两种柜都设有接地开关；09号方案为计量柜.该系列环网柜的外壳采用钢板弯制,螺钉紧固组装而成的金属全封闭结构.柜体由4根立柱,上盖板,下底板,前面板,后背板,侧板等组成.负荷开关柜正面有上下两块用螺钉固定的门；负荷开关熔断器柜正面则有3块门板.门上有观察窗,可观察负荷开关和接地开关所处的位置；柜与柜之间母线连接为梅花触头插接形式,母线配有绝缘护套管.柜的顶部可根据用户要求,增设仪表箱.环网柜中安装的负荷开关为产气式的,无油无毒；配备的手动,电动操作机构为扭力弹簧储能机构,结构简单,操作力小.负荷开关,接地开关及正面板之间设有机械联锁装置,它们之间的操作关系如下：1）接地开关合闸后,负荷开关不能操作,正面板可以打开；2）接地开关分闸后,负荷开关可以操作,正面板不能打开；3）负荷开关分闸后,接地开关可以操作,正面板可以打开；4）负荷开关合闸后,接地开关不能操作,正面板不能打开.（3）GE型环网柜这是一种引进型号,它采用SF6负荷开关.操作机构为弹簧储能式,具有快合快分装置,分闸机构是在合闸动作中自动拉伸弹簧进行储能的,通过分闸线圈或HRC熔丝控制（击发）脱扣.什么叫环网柜实际上,如果柜型按照开关设备分类,有负荷开关柜、断路器柜、GIS等,并没有什么环网柜.环网柜是一个约定俗成的叫法,原指的是负荷开关柜用于环网式供电,现在经常被人当作负荷开关柜的代名词,而不管是否被用于环网式供电.负荷开关柜可以用于环网式供电、中压分界室派接、中压末端变电室供电,各地区供电部门对允许使用负荷开关加熔断器保护的变压器的规格要求不一,象北京一般要求变压器容量不大于1000KVA,深圳地区可能是1600KVA.负荷开关柜构造简单,成本较低（呵呵,少数进口产品并不便宜）,体积较小,多数可以靠墙安装,一般只有熔断器保护而无继电保护.负荷开关柜主母线载流量一般小于等于630A,负荷开关额定开断电流一般小于等于630A（少数达到1700A）,变压器柜（出线柜）额定电流（熔断器）一般不大于125A,高档负荷开关的转移电流可以达到2800A.部分负荷开关柜可以安装专用真空断路器、SF6断路器或采用压气等灭弧方式,短路分断能力接近或达到开关柜水平.为了提高供电可靠性,有些线路要合环运行（俗称手拉手）,或有可能进行负荷割接（将一条线上的负荷切换到另一条线上）,实现这些功能的配电柜就叫环网柜.另外有进线、出线、联络柜等.太多了环网柜根据绝缘结构可分为空气绝缘、SF6气体绝缘.一般由三个间隔组成.即2个环缆进出间隔和一个变压器回路间隔.”环网柜是俗称,一般指用于环网线路中或终端的SF6负荷开关及SF6负荷开关+熔断器组合电器.SF6负荷开关是近年来不少用户体会到的一种优良负荷开关,除电寿命长,开断力强等与真空负荷开关有共同的优点外,其突出优点是容易实现三工作位(接通、断开和接地),小电流(电感、电容)开断,抗严酷环境条件能力强.适宜在城乡中压配电网推广应用.负荷开关是带有简单灭弧装置的一种开关电器,使用SF6气体作为绝缘和灭弧介质的负荷开关称为SF6负荷开关,它可以作为关合和开断负荷电流及过载电流用,亦可以作为关合和开断空载线路、空载变压器及电容器组等,凡具有接通、断开和接地功能的三工作位负荷开关,都有结构简单、价格便宜的特点.只是负荷开关不能断开短路电流.SF6负荷开关+熔断器组合电器是由SF6负荷开关来承担过载电流(此过载电流对SF6负荷开关来说仍在负荷开关额定开断电流的范围以内)和正常工作电流的关合和开断,并且还要求承担"转移电流"的开断.而变压器高压侧的短路保护和过载保护由高压限流熔断器来承担.这时一组SF6负荷开关及三个带触发器的熔断器,只要任何一个触发器动作,其联动机构会使负荷开关三相同时自动分闸.两者有机的结合起来,就可满足配电系统各种正常和故障下运行操作保护的要求.环网柜可分为户内环网和户外环网户内环网一般用于高压侧的配电,由进线柜、计量柜、PT柜、变压器出线柜组成,对于用电要求较高的用户,进线必须采用双电源切换柜.七楼所说的“现在也有人将负荷开关及熔断器组合的高压开关柜叫环网柜,主要是容易和用断路器的开关柜区分开来”不太准确,环网柜也有装断路器的方案户外环网一般用于城市电网,采用共箱式的SF6环网柜,这种柜型最大的特点是防护等级高,可以做到IP67,适合用于户外,并且能短时间浸水.环网供电的方案一般采用一路环进,一路环出,两到三回做做出线回路,即形成手拉手的环网供电模式.为保证供电的可靠性,连续性,采用两个进线供电,这就形成了一个环.采用SF6负荷开关,3工位(合闸,分闸,接地),分线路,变压器.单独一个柜子构不成环网只有是三个柜子两进一出加上电源不就构成一个环了吗.这可是最基本的环网供电了.环网柜简介为提高供电可靠性,使用户可以从两个方向获得电源,通常将供电网连接成环形.这种供电方式简称为环网供电.在工矿企业、住宅小区、港口和高层建筑等交流10KV配电系统中,因负载容不大,其高压回路通常采用负荷开关或真空接触器控制,并配有高压熔断器保护.该系统通常采用环形网供电,所使用高压开关柜一般习惯上称为环网柜.环网柜除了向本配电所供电外,其高压母线还要通过环形供电网的穿越电流（即经本配电所母线向相邻配电所供电的电流）,因此环网柜的高压母线截面要根据本配电所的负荷电流于环网穿越电流之和选择,以保证运行中高压母线不过负荷运行.目前环形柜产品种类很多,如HK-10、MKH-10、8DH-10、XGN-15和SM6系列.环网柜是一组高压开关设备装在钢板金属柜体内或做成拼装间隔式环网供电单元的电气设备,其核心部分采用负荷开关和熔断器,具有结构简单、体积小、价格低、可提高供电参数和性能以及供电安全等优点.它被广泛使用于城市住宅小区、高层建筑、大型公共建筑、工厂企业等负荷中心的配电站以及箱式变电站中.环网柜一般分为空气绝缘和SF6绝缘两种,用于分合负荷电流,开断短路电流及变压器空载电流,一定距离架空线路、电缆线路的充电电流,起控制和保护作用,是环网供电和终端供电的重要开关设备.柜体中,配空气绝缘的负荷开关主要有产气式、压气式、真空式,配SF6绝缘的负荷开关为SF6式,由于SF6气体封闭在壳体内,它形成的隔断断口不可见.环网柜中的负荷开关,一般要求三工位,即切断负荷,隔离电路、可行靠接地.产气式、压气式和SF6式负荷开关易实现三工位,而真空灭弧室只能开断,不能隔离,所以一般真空负荷环网开关柜在负荷开关前再加上一个隔离开关,以形成隔离断口.环网与环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电的,但从每一个配电支路来说却得到类似于双路供电的实惠,从而提高了供电的可靠性.所谓“环网柜”就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜的母线同时就是环形干线的一部分.就是说,环形干线是由每台出线柜的母线连接起来共同组成的.每台出线柜就叫“环网柜”.实际上单独拿出一台环网柜是看不出“环网”的含义的.这些环网柜的都不大,因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关.也就是说,环网柜中的高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内.这样的开关柜也完全可以用到非环网结构的配电系统中,于是随着这种开关柜的广泛应用,“环网柜”就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了.环网柜的应用环网柜出现的时间不算长,但近年以来却得到了广泛的使用,这主要是由于新发展起来的工业企业和事业单位的建筑物,从供配电的角度来看,以中,小型容量为大多数其配电变压器一般不超过1250KVA,长期稳定供电,高压开关不频繁操作.对于这类用户,环网柜的性能虽不是最完美的,但却是足够的,可以胜任的.随着大规模的城市建设,大量大型高层建筑物拔地而起,变配电所往往就设在楼下,根据消防要求,变配电设备必须“无油化”,根据建设面积的合理使用,变配电设备应该“小型化”,于是环网柜或真空断路器,干式变压器,干式互感器就进入了幢幢大楼.环网柜结构简单,运行可靠且安全,维修量很小,运行费用低,比起装有断路器的开关柜,优势很突出.环网柜要求负荷开关具有更高的性能和更小的体积,新型的负荷开关应运而生,这又反过来带动了环网柜的技术进步,当今的环网柜不但性能优良而且系列化了,这更扩展了环网柜的使用范围.几种环网柜（1）HXGN3-10型（H-环网柜；X-箱式；G-高压；N-户内）柜体结构是用钢板弯制焊接组装而成,防护等级 IP2X.柜体上部为母线室,仪表室位于母线室的前部,用钢板分隔.柜体中部为负荷开关室,负荷开关与其他元件之间设有绝缘隔板.对于电缆进出线柜,其柜底装有可拆装的活动盖板；对于架空进出线柜,其柜顶可加装母线通道或遮拦架.（2）HXGN-10型环网柜HXGN-10系列空气环网柜具有15种方案,其中01号方案为负荷开关熔断器柜；02号方案为负荷开关柜,这两种柜都设有接地开关；09号方案为计量柜.该系列环网柜的外壳采用钢板弯制,螺钉紧固组装而成的金属全封闭结构.柜体由4根立柱,上盖板,下底板,前面板,后背板,侧板等组成.负荷开关柜正面有上下两块用螺钉固定的门；负荷开关熔断器柜正面则有3块门板.门上有观察窗,可观察负荷开关和接地开关所处的位置；柜与柜之间母线连接为梅花触头插接形式,母线配有绝缘护套管.柜的顶部可根据用户要求,增设仪表箱.环网柜中安装的负荷开关为产气式的,无油无毒；配备的手动,电动操作机构为扭力弹簧储能机构,结构简单,操作力小.负荷开关,接地开关及正面板之间设有机械联锁装置,它们之间的操作关系如下：1）接地开关合闸后,负荷开关不能操作,正面板可以打开；2）接地开关分闸后,负荷开关可以操作,正面板不能打开；3）负荷开关分闸后,接地开关可以操作,正面板可以打开；4）负荷开关合闸后,接地开关不能操作,正面板不能打开.（3）GE型环网柜这是一种引进型号,它采用SF6负荷开关.操作机构为弹簧储能式,具有快合快分装置,分闸机构是在合闸动作中自动拉伸弹簧进行储能的,通过分闸线圈或H RC熔丝控制（击发）脱扣.（4）8DJ20 8DH10为SF6负荷开关,气箱采用不锈钢激光焊接,完全密闭焊接,不存在任何漏气点和密封垫圈；其中8DJ20为不可扩展共气箱结构；8DH10为可扩展式；采用模块化设计,满足各种终端型和环网型用户的需求.具有结构紧凑、占地面积小、免维护等优点.下面我来介绍下环网和环网柜环网是指环形配电网,即供电干线形成一个闭合的环形,供电电源向这个环形干线供电,从干线上再一路一路地通过高压开关向外配电.这样的好处是,每一个配电支路既可以同它的左侧干线取电源,又可以由它右侧干线取电源.当左侧干线出了故障,它就从右侧干线继续得到供电,而当右侧干线出了故障,它就从左侧干线继续得到供电,这样以来,尽管总电源是单路供电的, 但从每一个配电支路来说却得到类似于双路供电的实惠,从而提高了供电的可靠性. 所谓"环网柜"就是每个配电支路设一台开关柜（出线开关柜）,这台开关柜的母线同时就是环形干线的一部分.就是说,环形干线是由每台出线柜的母线连接起来共同组成的.每台出线柜就叫"环网柜".实际上单独拿出一台环网柜是看不出"环网"的含义的. 这些环网柜的都不大,因而环网柜的高压开关一般不采用结构复杂的断路器而采取结构简单的带高压熔断器的高压负荷开关.也就是说,环网柜中的高压开关一般是负荷开关.环网柜用负荷开关操作正常电流,而用熔断器切除短路电流,这两者结合起来取代了断路器.当然这只能局限在一定容量内. 这样的开关柜也完全可以用到非环网结构的配电系统中,于是随着这种开关柜的广泛应用,"环网柜"就跳出了环网配电的范畴而泛指以负荷开关为主开关的高压开关柜了.。

编订：__________________审核：__________________单位：__________________SF6全绝缘环网柜及负荷开关——熔断器特点Deploy The Objectives, Requirements And Methods To Make The Personnel In The Organization Operate According To The Established Standards And Reach The Expected Level.Word格式 / 完整 / 可编辑文件编号：KG-AO-9175-77 SF6全绝缘环网柜及负荷开关——熔断器特点使用备注：本文档可用在日常工作场景，通过对目的、要求、方式、方法、进度等进行具体的部署，从而使得组织内人员按照既定标准、规范的要求进行操作，使日常工作或活动达到预期的水平。

下载后就可自由编辑。

SF6全绝缘环网柜或多回路配电柜的技术特点SF6全绝缘环网柜或多回路配电柜的技术特点主要表现在以下几个方面：（1）模块化设计，各单元模块可任意组合和扩展而无需充放气，便于方案组合及高压计量的设计，适应范围广。

SF6全绝缘断路器进出线柜(真空或SF6灭弧)、负荷开关进出线柜、母联柜、计量柜、负荷开关一熔断器组合电器柜，以及TV柜(带开关或不带开关)，组合方案可为单单元、两单元、三单元、四单元等紧凑组合，为SF6全绝缘环网柜或多回路配电柜提供了广阔的应用前景。

（2）柜体采用铠装结构，母线室与开关室之间，开关室与电缆室之间均有金属隔板，全绝缘结构的一次部分防护等级可达IP67。

（3）具有三工位的负荷开关焊接在充SF6气体的密封不锈钢壳内，气密性非常好，用气量少，可保证30年不漏气，符合环保的要求，既适合户内也可在户外配置金属或非金属外壳使用，或放入地下、半地下变电所使用。

（4）操动机构采用耐腐蚀金属，转动部分的轴承均为自润滑设计，产品不受环境影响，免除定期保养，并与外界连接方便，这样使操作功小、可靠性高、寿命更长。

全部搞懂！详解负荷开关、隔离开关、真空断路器作用与区别一、什么是负荷开关？是具有简单的灭弧装置，可以带负荷分，合电路的控制电器。

能通断一定的负荷电流和过负荷电流，但不能断开短路电流，必须与高压熔断器串联使用，借助熔断器来切除短路电流。

负荷开关的作用：1、开断和关合作用。

由于它有一定的灭弧能力，因此可用来开断和关合负荷电流和小干一定倍数(通常为3-4倍)的过载电流;也可以用来开断和关合比隔离开关允许容量更大的空载变压器，更长的空载线路，有时也用来开断和关合大容量的电容器组。

2、替代作用。

负荷开关与限流熔断器串联组合可以代替断路器使用。

即由负荷开关承担开断和关合小于一定倍数的过载电流，而由限流熔断器承担开断较大的过载电流和短路电流。

3、负荷开关与限流熔断器串联组合成一体的负荷开关，在国家标准中规定称为“负荷开关-熔断器组合电器”。

熔断器可以装在负荷开关的电源侧，也可以装在负荷开关的受电侧。

当不需要经常掉换熔断器时，宜采用前一种布置，以便利用负荷开关兼作隔离开关的功能，用它来隔离加在限流熔断器上的电压。

二、什么是隔离开关？是一种没灭弧装置的控制电器，其主要功能是隔离电源，以保证其它电气设备的安全检修，因此不允许带负荷操作。

但在一定条件下，允许接通或断开小功率电路。

是高压开关当中使用的最多也是最频繁的一个电器装置隔离开关的作用：1、分闸后，建立可靠的绝缘间隙，将需要检修的设备或线路与电源用一个明显断开点隔开，以保证检修人员和设备的安全。

2、根据运行需要，换接线路。

3、可用来分、合线路中的小电流，如套管、母线、连接头、短电缆的充电电流，开关均压电容的电容电流，双母线换接时的环流以及电压互感器的励磁电流等。

4、根据不同结构类型的具体情况，可用来分、合一定容量变压器的空载励磁电流。

高压隔离开关按其安装方式的不同，可分为户外高压隔离开关与户内高压隔离开关。

户外高压隔离开关指能承受风、雨、雪、污秽、凝露、冰及浓霜等作用，适于安装在露台使用的高压隔离开关。

高压开关柜(SF6)技术规范要求柜体采用全密封、全绝缘的设计，确保设备在使用过程中不会泄漏SF6气体，同时能够有效隔离外界环境，防止污染和腐蚀。

柜体应符合IP33防护等级要求，确保设备在潮湿的环境中也能正常运行。

1.2 环网单元柜的操作机构应设计合理，易于操作，同时具有可靠的电气和机械互锁装置，确保设备在操作过程中不会发生误操作或安全事故。

1.3 环网单元柜应具有良好的通风和散热性能，确保设备在长时间运行过程中不会过热或损坏。

2 SF6气体密封试验要求2.1 SF6环网单元柜的气密性能是保证设备正常运行的关键因素之一。

因此，在生产过程中应进行严格的气密性试验，确保设备在使用过程中不会泄漏SF6气体。

2.2 气密性试验应在规定的试验条件下进行，包括试验压力、试验时间和试验温度等因素。

试验结果应符合相关标准要求。

3 环网单元柜的电气性能要求3.1 环网单元柜应符合GB3906-91标准的要求，具有良好的电气性能和可靠的绝缘性能，确保设备在正常使用过程中不会发生电气故障或安全事故。

3.2 环网单元柜应具有良好的过载和短路保护功能，能够快速切断故障电路，确保设备和人员的安全。

4 环网单元柜的机械性能要求4.1 环网单元柜应具有良好的机械强度和稳定性，能够承受正常使用过程中的机械应力和振动。

4.2 环网单元柜的机械部件应采用优质材料和先进工艺制造，确保设备的寿命和可靠性。

总之，SF6环网单元柜是一种重要的电力配电设备，要求具有全密封、全绝缘、良好的电气性能和机械性能，同时能够承受恶劣的使用环境条件。

在生产和使用过程中，应严格按照相关标准和技术要求进行检测和维护，确保设备的正常运行和安全使用。

1.2 户内环网单元柜的气箱部分可以由SF6负荷开关、SF6负荷开关+熔断器组合电器、SF6断路器等单元任意组合而成，根据实际情况可以选择单气箱结构或共气箱结构，气箱间可以通过外部绝缘母线或专用绝缘连接件连接成所需的设备方案。

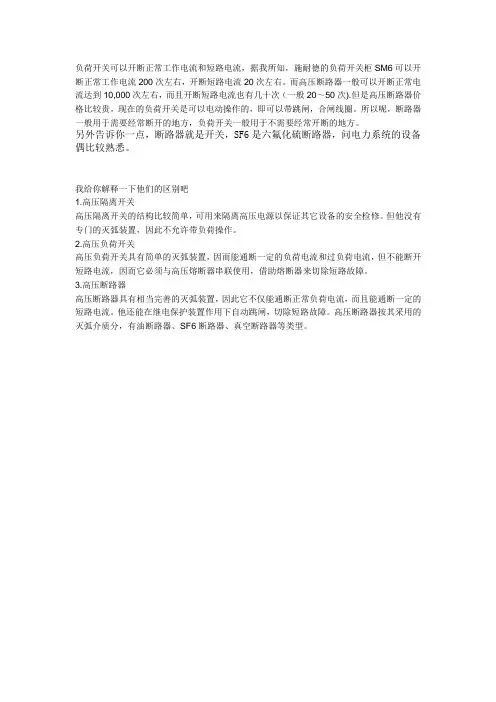

负荷开关可以开断正常工作电流和短路电流，据我所知，施耐德的负荷开关柜SM6可以开断正常工作电流200次左右，开断短路电流20次左右。

而高压断路器一般可以开断正常电流达到10,000次左右，而且开断短路电流也有几十次（一般20～50次).但是高压断路器价格比较贵。

现在的负荷开关是可以电动操作的，即可以带跳闸，合闸线圈。

所以呢，断路器一般用于需要经常断开的地方，负荷开关一般用于不需要经常开断的地方。

另外告诉你一点，断路器就是开关，SF6是六氟化硫断路器，问电力系统的设备偶比较熟悉。

我给你解释一下他们的区别吧
1.高压隔离开关
高压隔离开关的结构比较简单，可用来隔离高压电源以保证其它设备的安全检修。

但他没有专门的灭弧装置，因此不允许带负荷操作。

2.高压负荷开关
高压负荷开关具有简单的灭弧装置，因而能通断一定的负荷电流和过负荷电流，但不能断开短路电流，因而它必须与高压熔断器串联使用，借助熔断器来切除短路故障。

3.高压断路器
高压断路器具有相当完善的灭弧装置，因此它不仅能通断正常负荷电流，而且能通断一定的短路电流。

他还能在继电保护装置作用下自动跳闸，切除短路故障。

高压断路器按其采用的灭弧介质分，有油断路器、SF6断路器、真空断路器等类型。

高压开关柜的五防功能是什么
1、防止带负荷分、合隔离开关。

2、防止误分、误合断路器、负荷开关、接触器。

3、防止接地开关处于闭合位置时关合断路器、负荷开关。

4、防止在带电时误合接地开关。

5、防止误入带电间隔。

高压开关柜五防都是哪些？
1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。

（防止带负荷合闸）
2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。

（防止带接地线合闸）
3、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。

（防止带负荷拉刀闸）
4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。

（防止带电挂接地线）
5、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。

（防止误入带电间隔）
高压柜的安装
1、检查
高压柜进场之前应对电气室进行检查，常有的检查项目包括：屋顶、楼板是否施工完毕，是否有渗漏；室内抹灰是否完成，门窗是否完毕是否有损坏，门是否可以上锁等等。

土建施工必须全部结束。

2、安装
高压柜进场时应对柜体进行相关检查，检查合格后方可进场安装。

安装时应从一侧开始，先将按图纸位置依次摆放在型钢基础上，可以使用叉车或者滚杠来进行，移动过程中一定要设安全员，防止事故发生。

当第一台高压柜放在型钢上试进行定位固定，然后其他柜依次运送，最后进行校正，偏差值应符合下表的规范，然后用连柜螺栓进行连柜，最后将柜与基础型钢点焊固定即可（在内测电焊）。

3、母线桥的安装
母线桥的安装过程很简单，只要保证固定母线桥的拉杆的牢固性就可以了。

SF6高压断路器结构及工作原理
一、SF6高压断路器结构
1、高压开关柜
高压开关柜中包含表示指示装置、保护装置、操作装置、告示装置以及防雷接地装置等，表示指示装置主要用于表示断路的指示，安装在高压开关柜的前壁上；保护装置是用来保护断路器的；操作装置是断路器的操作装置，主要由电动机、操扳机构等构成；告示装置是用来告示断路器的操作状态的，主要由接触器、主路跳闸状态指示器等组成；防雷接地装置是用来把遭受雷击的断路器向地磁耦合掉的装置。

2、负荷开关
负荷开关是断路器的最关键的组成部分，在它的内部防止过载和短路保护，负荷开关由接触器、断路器本身以及真空接触罐等组成。

a.接触器是断路器的打开和关闭的重要组成部分，它由多个接触点组成，当电动机带动接触器转动时，接触器的多个接触点会形成一个电路，从而使断路器的主路跳闸或合闸。

b.断路器本身主要由绝缘材料和接触接点组成，它是由多个绝缘体、熔断器、接线头等组成；
c.真空接触罐是负荷开关的一种附件。
