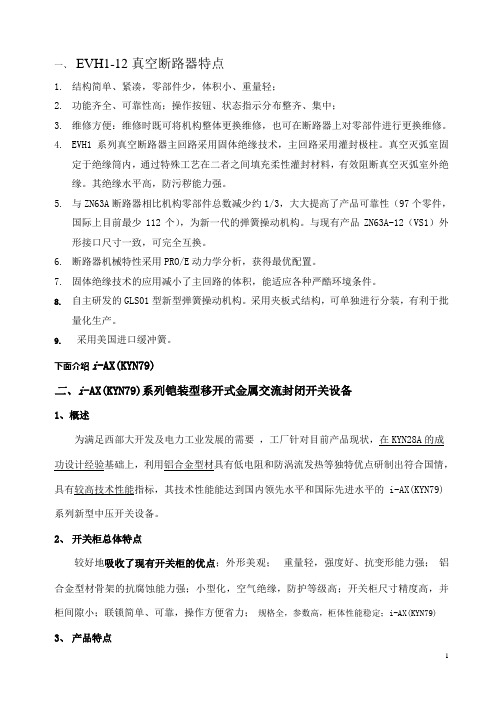

一、EVH1-12真空断路器特点1.结构简单、紧凑，零部件少，体积小、重量轻；2.功能齐全、可靠性高；操作按钮、状态指示分布整齐、集中；3.维修方便：维修时既可将机构整体更换维修，也可在断路器上对零部件进行更换维修。
4.EVH1系列真空断路器主回路采用固体绝缘技术，主回路采用灌封极柱。
真空灭弧室固定于绝缘筒内，通过特殊工艺在二者之间填充柔性灌封材料，有效阻断真空灭弧室外绝缘。
其绝缘水平高，防污秽能力强。
5.与ZN63A断路器相比机构零部件总数减少约1/3，大大提高了产品可靠性（97个零件，国际上目前最少112个），为新一代的弹簧操动机构。
与现有产品ZN63A-12（VS1）外形接口尺寸一致，可完全互换。
6.断路器机械特性采用PRO/E动力学分析，获得最优配置。
7.固体绝缘技术的应用减小了主回路的体积，能适应各种严酷环境条件。
8.自主研发的GLS01型新型弹簧操动机构。
采用夹板式结构，可单独进行分装，有利于批量化生产。
9.采用美国进口缓冲簧。
下面介绍i-AX(KYN79)二、i-AX(KYN79)系列铠装型移开式金属交流封闭开关设备1、概述为满足西部大开发及电力工业发展的需要，工厂针对目前产品现状，在KYN28A的成功设计经验基础上，利用铝合金型材具有低电阻和防涡流发热等独特优点研制出符合国情，具有较高技术性能指标，其技术性能能达到国内领先水平和国际先进水平的 i-AX(KYN79)系列新型中压开关设备。
2、开关柜总体特点较好地吸收了现有开关柜的优点；外形美观；重量轻，强度好、抗变形能力强；铝合金型材骨架的抗腐蚀能力强；小型化，空气绝缘，防护等级高；开关柜尺寸精度高，并柜间隙小；联锁简单、可靠，操作方便省力；规格全，参数高，柜体性能稳定；i-AX(KYN79) 3、产品特点a. 柜体结构采用铝合金型材框架和冷轧钢板和不锈钢板构件组装而成。
b. 结构紧凑，仪表室比KYN28A降低，易于观察维修。
c. 所有设备的操作均在柜门关闭状态下进行。
1 产品概述KYN□—40.5（Z）型铠装移开式金属封闭开关设备（以下简称开关柜）系40.5kV三相交流50Hz户内成套配电装置，主要用于中小型发电厂，大、中型工矿企业配电，实行电能的控制保护、监测之用。
本开关柜满足GB3906等标准要求，具有防止带负荷推拉断路器手车，防止误分、合断路器，防止接地开关处在闭合位置时关合断路器，防止误入带电隔室，防止在带电时误合接地开关的联锁功能，是一种性能优越的配电装置。
1.1 产品型号及名称KYN□—40.5（Z）型铠装移开式金属封闭开关设备1.2引用标准GB/T 11022─1999高压开关设备和控制设备标准的共用技术要求GB 1207─1997电压互感器GB 1208─1997电流互感器GB/T 16927.1─1997高压试验技术第一部分：一般试验要求GB 191─2000包装储运图示标志GB 1984─1989交流高压断路器GB 1985─1989交流高压隔离开关和接地开关GB /T 2681─1981电工成套装置中的导线颜色GB 311.1─1997 高压输变电设备的绝缘配合GB 3309─1989 高压开关设备常温下的机械试验GB 3906─1991 3~35kV交流金属封闭开关设备1.3 使用范围1.3.1 周围空气温度：-15℃～ +40℃。
1.3.2 海拔：不超过1000m。
1.3.3 湿度相对湿度：日平均值不大于95%，月平均不大于90%。
水蒸气压力：日平均值不大于2.2×10-3MPa，月平均不大于1.8×10-3MPa。
1.3.4 地震烈度不超过8度。
1.3.5周围空气没有明显地受到尘埃、烟、受腐蚀性和/或可燃性气体、蒸气或盐雾的污染。
1.3.6 无经常性的剧烈震动。
1.3.7对于特殊运行环境如：高湿度、温度变化较大的气候环境，具有II级以上污秽等，设计中应作一些特殊处理。
1.4 产品外形和重量1.4.1 产品外形( 宽×深×高)：1200×2600×2500。
厂用10KV及400V开关柜介绍一、10KV开关柜二期10KV开关柜选用天津百利天开电器有限公司成套组合产品，下面具体介绍如下:（一）真空断路器参数:1.额定电流 1250A （馈线）、2500A（进线）2.起始短路电流值(周期分量，有效值) 40kA3.额定短路开断次数（电寿命）≥50次4.最大关合电流(峰值) 100kA5.动稳定电流(峰值) 100kA6.4s热稳定电流(有效值) 40kA7.1 min工频耐受电压(有效值) ≥42kV （相对地）8.雷电冲击耐受电压(全波、峰值) ≥75kV8.机电寿命≥10000次9.额定短路开断电流的直流分量不小于 40％(按分闸时间允许值下限)10.断路器合闸时间 <75ms11.断路器分闸时间 <60ms断路器控制要求1.真空断路器为伊顿E-VAC产品。
2.断路器具有弹簧贮能操动机构，该机械控制电压为直流110V，跳合闸、控制回路电压为直流110V，其控制电压波动范围为－15％～＋10％额定电压；对于进线真空断路器配置两个独立的跳闸回路。
3.真空断路器开关柜为中置式开关柜，当断路器处于“试验”位置时，小车与接地母线自动联接。
4.真空断路器开关柜内，其母线、断路器、出线和仪表等均有单独的隔离小室，小室与小室间隔离，按金属铠装结构制造。
5.断路器具有“防跳”功能，在一次合闸指令下只能合闸一次。
6.为防止过电压，真空断路器回路负荷侧配备合适的限制操作过电压的装置。
断路器的操作机构断路器都是带触头的电器，通过触头在分、合动作达到开断与关合电路的目的，因此必须依靠一定的机械操作系统才能完成。
在断路器本体以外的机械操作装置称为操作机构，而操动机构与断路器动触头之间连接的部分称为传动机构和提升机构。
根据能量形式的不同，操作机构可分为手动操作机构(CS)、电磁操作机构(CD)、弹簧操作机构(CT)、电动机操作机构(CJ)、气动操作机构(CQ)、液压操作机构(CY)等。
几种高低压开关柜相关知识高低压开关柜是电力系统中的重要组成部分，其功能是承受和分配电力，对电力系统进行控制和保护。
以下介绍几种高低压开关柜的相关知识。
一、箱式变电站箱式变电站是一种灵活便捷的电力设备，常用于储备电源或临时用电。
其结构紧凑，体积小，可以集成高压开关柜、变压器、低压开关柜等多种设备，具有移动性和安装简便等优点。
二、GIS 开关设备GIS(气体绝缘开关设备)是一种采用限制通透性绝缘气体作为介质的高压开关设备。
与传统的空气绝缘开关设备相比，气体绝缘开关设备体积小，运行稳定，对环境和人体无害。
因此，GIS 已成为近年来高压开关领域中的主流技术。
三、断路器断路器是一种用于中断或连接电路的开关设备。
它主要由导体和断路器机构组成。
断路器在一定电流下可以完全断开电源，保护电力设备不受电流过大的损害。
断路器的种类有很多，如隔离断路器、真空断路器、SF6断路器等。
其中，SF6断路器是目前一种高性能、可靠的高压开关设备。
四、集中控制系统集中控制系统是一种实现对开关设备进行集中控制的系统。
它可以监测各种电力设备的运行情况，控制其工作状态，对发生的故障进行报警和处理。
集中控制系统对于提高电力设备的安全性、运行效率和节能减排等方面都有着显著的作用。
五、保护装置保护装置是一种在电力设备出现故障时自动切换电源的装置。
它的作用是保护电力设备不受电流过大、电压不稳定等因素的损害。
保护装置通常由主保护、备用保护、跳闸装置等组成，具有自动化程度高、可靠性强等优点。
高低压开关柜是现代电力系统中不可或缺的组成部分。
通过对各种开关设备以及相关控制、保护装置的了解，可以更好地把握电力系统的运行和维护。
低压开关柜目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GGD、GCK、GCS、MNS、MCS介绍①GGD系列:●用途GGD型交流低压配电柜适用于变电站、发电厂、厂矿企业等电力用户的交流50Hz，额定工作电压380V，额定工作电流1000-3150A的配电系统，作为动力、照明及发配电设备的电能转换、分配与控制之用。
GGD型交流低压配电柜是根据能源部，广大电力用户及设计部门的要求，按照安全、经济、合理、可靠的原则设计的新型低压配电柜。
产品具有分断能力高，动热稳定性好，电气方案灵活、组合方便，系列性，实用性强、结构新颖，防护等级高等特点。
可作为低压成套开关设备的更新换代产品使用。
●产品型号及含义●结构特点■GGD型交流低压配电柜的柜体采用通用柜形式，构架用8MF冷弯型钢局部焊接组装而成，并有20模的安装孔，通用系数高。
■GGD柜充分考虑散热问题。
在柜体上下两端均有不同数量的散热槽孔，当柜内电器元件发热后，热量上升，通过上端槽孔排出，而冷风不断地由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然通风道，达到散热的目的。
■GGD柜按照现代化工业产品造型设计的要求，采用黄金分割比的方法设计柜体外形和各部分的分割尺寸，使整柜美观大方，面目一新■柜体的顶盖在需要时可拆除，便于现场主母线的装配和调整，柜顶的四角装有吊环，用于起吊和装运。
■柜体的防护等级为IP30，用户也可根据环境的要求在IP20—IP40之间选择。
②GCK系列●产品型号及含义GCK G是封闭式开关柜C是抽出式K是控制中心GCK低压抽出式开关柜(以下简称开关柜)由动力配电中心(PC)柜和电动机控制中心(MCC)两部分组成。
该装置适用于交流50(60)HZ、额定工作电压小于等于660V、额定电流4000A及以下的控配电系统,作为动力配电、电动机控制及照明等配电设备。
GCK开关柜符合IEC60439-1《低压成套开关设备和控制设备》、GB7251.1-1997《低压成套开关设备和控制设备》、GB/T14048.1-93《低压开关设备和控制设备总则》等标准。
