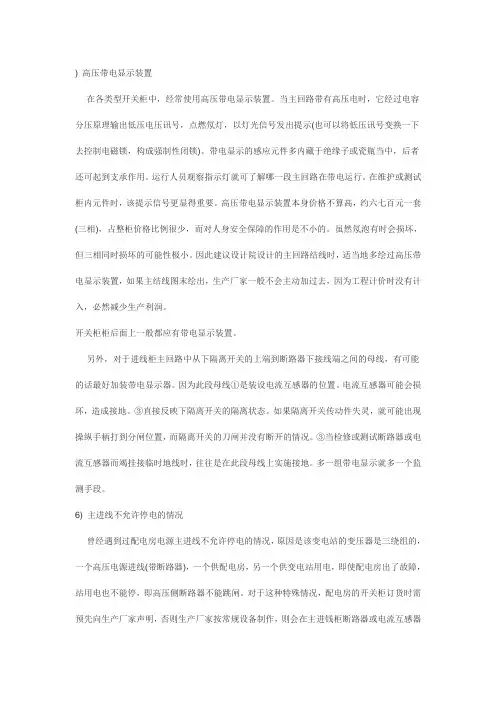

) 高压带电显示装置在各类型开关柜中，经常使用高压带电显示装置。
当主回路带有高压电时，它经过电容分压原理输出低压电压讯号，点燃氖灯，以灯光信号发出提示(也可以将低压讯号变换一下去控制电磁锁，构成强制性闭锁)。
带电显示的感应元件多内藏于绝缘子或瓷瓶当中，后者还可起到支承作用。
运行人员观察指示灯就可了解哪一段主回路在带电运行。
在维护或测试柜内元件时，该提示信号更显得重要。
高压带电显示装置本身价格不算高，约六七百元一套(三相)，占整柜价格比例很少，而对人身安全保障的作用是不小的。
虽然氖泡有时会损坏，但三相同时损坏的可能性极小。
因此建议设计院设计的主回路结线时，适当地多绘过高压带电显示装置，如果主结线图末绘出，生产厂家一般不会主动加过去，因为工程计价时没有计入，必然减少生产利润。
开关柜柜后面上一般都应有带电显示装置。
另外，对于进线柜主回路中从下隔离开关的上端到断路器下接线端之间的母线，有可能的话最好加装带电显示器。
因为此段母线①是装设电流互感器的位置。
电流互感器可能会损坏，造成接地。
③直接反映下隔离开关的隔离状态。
如果隔离开关传动件失灵，就可能出现操纵手柄打到分闸位置，而隔离开关的刀闸并没有断开的情况。
③当检修或测试断路器或电流互感器而竭挂接临时地线时，往往是在此段母线上实施接地。
多一组带电显示就多一个监测手段。
6) 主进线不允许停电的情况曾经遇到过配电房电源主进线不允许停电的情况，原因是该变电站的变压器是三绕组的，一个高压电源进线(带断路器)，一个供配电房，另一个供变电站用电，即使配电房出了故障，站用电也不能停，即高压侧断路器不能跳闸。
对于这种特殊情况，配电房的开关柜订货时需预先向生产厂家声明，否则生产厂家按常规设备制作，则会在主进钱柜断路器或电流互感器的维修、测试时就会带来相当大的危险。
解决的办法是将下隔离开关整个独立出来加以封隔。
如果是下部电缆进线的方式，则应另增一柜，此柜仅装入下隔离开关(即进线隔离开关)，其出线则可用母排或高压电缆引向主进线断路器柜，当然还需要解决两柜的联锁以满足防误的功能(可考虑采用程序锁)。
开关柜设计基础1. 引言开关柜是电力系统中一种常见的设备，用于控制、保护和监测电力设备和电路。
它们的设计对于电力系统的正常运行非常重要。
本文将介绍开关柜设计的基础知识，包括开关柜的功能、设计原则和常见要求等方面。
2. 开关柜的功能开关柜主要有以下功能：1.控制电路：通过开关柜可以实现对电力设备和电路的远程控制。
它们可以打开或关闭电路，调节电压和电流等操作。
2.保护电路：开关柜可以监测电路的工作状态，一旦发现异常，如过载、短路或地故障，它们将采取保护措施，如自动断电等。
3.监测电路：开关柜可以监测电路的运行情况，如电压、电流、温度等参数，并将这些信息反馈给操作员。
4.配电：开关柜用于将电力源分配到不同的负载上，确保电力系统稳定运行。
3. 开关柜设计原则在设计开关柜时，应遵循以下原则：1.安全性：开关柜应具备良好的安全性能，包括防火、防爆、防冲击等。
它们的结构应符合相关安全标准，并配备合适的保护设备。
2.可靠性：开关柜必须具备高度可靠性，能够在恶劣环境下正常工作。
可以采用双重或多重备份的设计，以确保在某个部件发生故障时，系统仍能正常运行。
3.可维护性：开关柜应具备良好的可维护性，方便维修和检查。
设计时应考虑易于拆卸、更换故障部件和清洁维护。
4.合理布局：开关柜的内部设备布局应合理，以提供足够的工作空间和排列有序的电气连接。
这样可以提高操作员的工作效率和减少错误发生的可能性。
5.统一标准：设计开关柜时应参考相关的行业标准和规范，以确保其符合行业要求。
这包括电气安装、耐热性能、净空距离等方面的标准。
6.适应性：开关柜的设计应适应不同的电力系统要求。
可以采用模块化设计，以便根据需要进行扩展或配置。
4. 常见开关柜设计要求在设计开关柜时，还需要考虑一些常见的要求，包括：1.外观设计：开关柜的外观应美观、整洁，符合现代化的电力设备形象。
可以选择适当的颜色和材料来提高其外观质量。
2.空间利用：开关柜的设计应充分利用空间，以减少设备占地面积。
开关柜是指按一定的线路方案将一次设备、二次设备组装而成的成套配电装置，是用来对线路、设备实施控制、保护的，分固定式和手车式，而按进出线电压等级又可以分高压开关柜(固定式和手车式)和低压开关柜(固定式和抽屉式)。
开关柜的结构大体类似，主要分为母线室、断路器室、二次控制室(仪表室)、馈线室，各室之间一般有钢板隔离。
内部元器件包括：母线(汇流排)、断路器、常规继电器、综合继电保护装置、计量仪表、隔离刀、指示灯、接地刀等。
从应用角度划分：(1)进线柜：又叫受电柜，是用来从电网上接受电能的设备(从进线到母线)，一般安装有断路器、CT、PT、隔离刀等元器件。
(2)出线柜：也叫馈电柜或配电柜，是用来分配电能的设备(从母线到各个出线)，一般也安装有断路器、CT、PT、隔离刀等元器件。
(3)母线联络柜：也叫母线分断柜，是用来连接两段母线的设备(从母线到母线)，在单母线分段、双母线系统中常常要用到母线联络，以满足用户选择不同运行方式的要求或保证故障情况下有选择的切除负荷。
(4)PT柜：电压互感器柜，一般是直接装设到母线上，以检测母线电压和实现保护功能。
内部主要安装电压互感器PT、隔离刀、熔断器和避雷器等。
(5)隔离柜：是用来隔离两端母线用的或者是隔离受电设备与供电设备用的，它可以给运行人员提供一个可见的端点，以方便维护和检修作业。
由于隔离柜不具有分断、接通负荷电流的能力，所以在与其配合的断路器闭合的情况下，不能够推拉隔离柜的手车。
在一般的应用中，都需要设置断路器辅助接点与隔离手车的联锁，防止运行人员的误操作。
(6)电容器柜：也叫补偿柜，是用来作改善电网的功率因数用的，或者说作无功补偿，主要的器件就是并联在一起的成组的电容器组、投切控制回路和熔断器等保护用电器。
一般与进线柜并列安装，可以一台或多台电容器柜并列运行。
电容器柜从电网上断开后，由于电容器组需要一段时间来完成放电的过程，所以不能直接用手触摸柜内的元器件，尤其是电容器组;在断电后的一定时间内(根据电容器组的容量大小而定，如：1分钟)，不允许重新合闸，以免产生过电压损坏电容器。

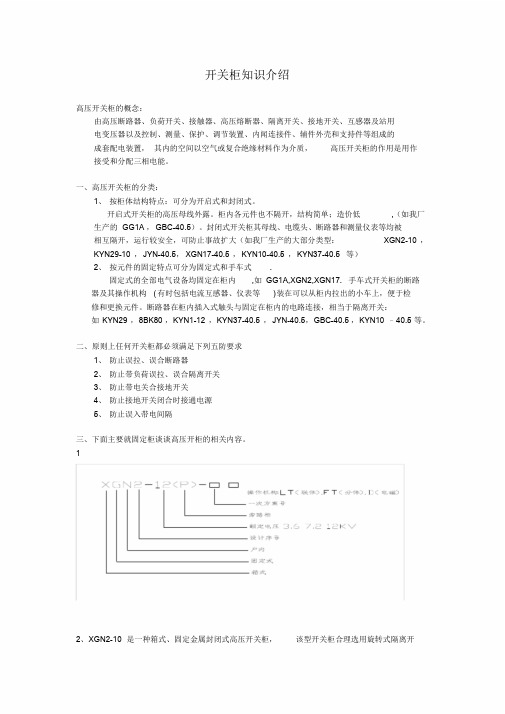

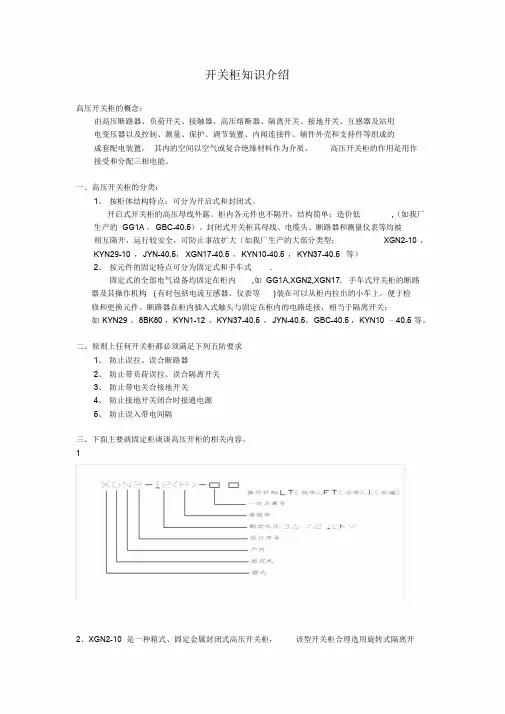

开关柜知识介绍高压开关柜的概念：由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器以及控制、测量、保护、调节装置、内闻连接件、辅件外壳和支持件等组成的成套配电装置，其内的空间以空气或复合绝缘材料作为介质，高压开关柜的作用是用作接受和分配三相电能。
一、高压开关柜的分类：1、按柜体结构特点：可分为开启式和封闭式。
开启式开关柜的高压母线外露。
柜内各元件也不隔开，结构简单；造价低,（如我厂生产的GG1A ，GBC-40.5）。
封闭式开关柜其母线、电缆头、断路器和测量仪表等均被相互隔开，运行较安全，可防止事故扩大（如我厂生产的大部分类型：XGN2-10 ，KYN29-10 ，JYN-40.5，XGN17-40.5 ，KYN10-40.5 ，KYN37-40.5 等）2、按元件的固定特点可分为固定式和手车式.固定式的全部电气设备均固定在柜内,如GG1A,XGN2,XGN17. 手车式开关柜的断路器及其操作机构(有时包括电流互感器、仪表等)装在可以从柜内拉出的小车上，便于检修和更换元件。
断路器在柜内插入式触头与固定在柜内的电路连接，相当于隔离开关：如KYN29 ，8BK80 ，KYN1-12 ，KYN37-40.5 ，JYN-40.5，GBC-40.5 ，KYN10 –40.5 等。
二、原则上任何开关柜都必须满足下列五防要求1、防止误拉、误合断路器2、防止带负荷误拉、误合隔离开关3、防止带电关合接地开关4、防止接地开关闭合时接通电源5、防止误入带电间隔三、下面主要就固定柜谈谈高压开柜的相关内容。
12、XGN2-10 是一种箱式、固定金属封闭式高压开关柜，该型开关柜合理选用旋转式隔离开关（GN30），JSXGN 隔离开关操作盘（联锁相对集成，专业化生产）以及断路器固定化安装（可避免手车式动静触头发热而破坏绝缘导致事故发生）。
所配断路器型式灵活，可配ZN63、VS1、ZN40、ZN41A 、ZN28、固封式断路器、断路器电流从630A-4000A 均可，所配机构可一体化，也可配CD10 、CT10 单独外挂，各隔离室相对独立，有专用的泄压通道，外壳防护等级较高（IP2X ）；有专门的接地系统（前框架底部有贯穿的TMY-30*8 的接地铜排）和良好的五防系统。
开关柜培训资料一、引言开关柜是电力系统中常见的电气设备，用于控制、保护和配电电能。
为了确保开关柜的安全运行和正确操作，进行开关柜培训是非常重要的。
本文将介绍开关柜的基本知识、操作流程以及常见故障排除方法，旨在帮助参与培训的人员全面了解开关柜的运行原理和操作要点。
二、开关柜的基本知识1. 开关柜的定义开关柜是一种用于控制和保护电气设备的装置，通常由电器元件、控制装置和配电系统组成。
2. 开关柜的分类根据使用场景和功能，开关柜可以分为低压开关柜、中压开关柜和高压开关柜。
其中，低压开关柜广泛应用于建筑、工业和交通领域，中压开关柜主要用于配电系统，高压开关柜主要用于电力输配电系统。
3. 开关柜的组成开关柜由外壳、断路器、接触器、继电器、仪表、电源等组件组成。
外壳通常由金属材料制成，具有防护和隔离的功能。
三、开关柜的操作流程1. 开关柜的开启首先，确认开关柜的电源已经切断，并检查开关柜的外壳是否有任何损坏。
然后，使用合适的工具打开开关柜的门，确保门能够完全打开并保持稳定。
2. 开关柜的检查在打开开关柜之前，需要进行一些必要的检查。
首先，检查开关柜内部是否有异物或杂物，确保开关柜内部干净整洁。
然后，检查开关柜的连接线路和电器元件是否正常，如有异常情况需要及时处理。
3. 开关柜的操作根据实际需求，对开关柜进行相应的操作。
例如，打开或关闭断路器、接通或切断电源等。
在操作过程中，要注意操作的顺序和方法，确保操作的安全和正确性。
4. 开关柜的关闭操作完成后，需要将开关柜恢复到关闭状态。
首先，关闭断路器，并确保断路器已完全断开电源。
然后，关闭开关柜的门，确保门能够完全关闭并保持稳定。
四、开关柜的常见故障排除方法1. 开关柜无法启动可能原因：电源故障、控制线路故障、电器元件损坏等。
解决方法：检查电源是否正常，检查控制线路是否连接正确，检查电器元件是否损坏，并进行相应的修复或更换。
2. 开关柜发生漏电可能原因：绝缘损坏、接线松动等。
开关柜知识介绍高压开关柜的概念：由高压断路器、负荷开关、接触器、高压熔断器、隔离开关、接地开关、互感器及站用电变压器以及控制、测量、保护、调节装置、内闻连接件、辅件外壳和支持件等组成的成套配电装置，其内的空间以空气或复合绝缘材料作为介质，高压开关柜的作用是用作接受和分配三相电能。
一、高压开关柜的分类：1、按柜体结构特点：可分为开启式和封闭式。
开启式开关柜的高压母线外露。
柜内各元件也不隔开，结构简单；造价低,（如我厂生产的GG1A，GBC-40.5）。
封闭式开关柜其母线、电缆头、断路器和测量仪表等均被相互隔开，运行较安全，可防止事故扩大（如我厂生产的大部分类型：XGN2-10，KYN29-10，JYN-40.5，XGN17-40.5，KYN10-40.5，KYN37-40.5等）2、按元件的固定特点可分为固定式和手车式.固定式的全部电气设备均固定在柜内,如GG1A,XGN2,XGN17.手车式开关柜的断路器及其操作机构(有时包括电流互感器、仪表等)装在可以从柜内拉出的小车上，便于检修和更换元件。
断路器在柜内插入式触头与固定在柜内的电路连接，相当于隔离开关：如KYN29，8BK80，KYN1-12，KYN37-40.5，JYN-40.5，GBC-40.5，KYN10–40.5等。
二、原则上任何开关柜都必须满足下列五防要求1、防止误拉、误合断路器2、防止带负荷误拉、误合隔离开关3、防止带电关合接地开关4、防止接地开关闭合时接通电源5、防止误入带电间隔关（GN30），JSXGN隔离开关操作盘（联锁相对集成，专业化生产）以及断路器固定化安装（可避免手车式动静触头发热而破坏绝缘导致事故发生）。
所配断路器型式灵活，可配ZN63、VS1、ZN40、ZN41A、ZN28、固封式断路器、断路器电流从630A-4000A均可，所配机构可一体化，也可配CD10、CT10 单独外挂，各隔离室相对独立，有专用的泄压通道，外壳防护等级较高（IP2X）；有专门的接地系统（前框架底部有贯穿的TMY-30*8的接地铜排）和良好的五防系统。
真空开关柜基础知识1.概述在实际使用中多将真空断路器装入金属柜内，构成高压开关柜。
开关柜中除了断路器之外，还要安装起隔离电路作用的隔离开关、起安全保证作用的接地开关、起测量或爱护作用的电流互感器和电压互感器、起过电压爱护作用的避雷器或RC吸取器，而且还要安装继电爱护用的二次回路元件和线路，引接电缆或架空线都能够进入柜内，使开关柜成为一个有相对独立组合功能的配电装置。
在发电厂的开关站、输电线路的变电站、同意电能的用户终端变电所中，都大量采纳各种开关柜。
大约在10年之前，装有少油断路器的开关柜在全国几乎占居垄断地位，但随着真空断路器的兴起，少油开关拒逐步退居其次。
自1993年提出"无油化改造"要求以来，更助长了这一趋势，有的省市甚至明令禁止在都市电网及重要用户的所、站建设中连续使用少油开关拒，而旧站则逐步用真空开关柜来取代少油开关柜。
目前我国真空开关柜方面的技术标准有：GB3906-91 3～35kV交流金属封闭开关设备DL404-91 户内交流高压开关柜订货技术条件开关拒的技术参数与断路器技术参数相仿，依照所装断路器的参数而定，唯独不同的是，开关拒额定电流依照主回路中各电器元件（例如隔离开关，或电流互感器）的最小额定电流取值。
２.高压真空开关拒的类型高压真空开关柜，可有三种分类方式，每一类又有若干个差不多类型，它们各有自己的特点。
详见表１。
间隔式①断路器及其两端相连的元件均有隔室②隔板由非金后板制成①安全性更好些②结构复杂，价格贵些铠装式结构与间隔式相同，但隔板由接地金属板制成①安全性最好②结构更复杂，价格更高按柜内绝缘介质空气绝缘极间和极对地的绝缘靠空气间隙保证①绝缘性能稳固②造价低③柜体体积大些复合绝缘极间和极对地绝缘靠较小的空气间隙加固体绝缘材料来保证①柜体体积小，但防凝性能不够可靠②造价高一些SF6气体绝缘全部回路元件置于密闭以容器中，充入SF6气体①技术复杂②加工精度要求高①价格高半封闭型开关柜(如GG-1A(F)Z)(见图一)和箱式开关拒(如XGN和GGXZ) (见图二)都属于固定式，而间隔式(如JYN型)和铠装式开关拒(KYN型)都属于移开式的(JYN型、KYN型等其他相关开关柜的外型图请参阅我公司产品样本和网站上的具体说明)。
在移开式开关柜中，近年来从国外引进一种称作中置柜的，其移开部件（俗称手车）更加小巧，高度降低，几乎是将真空断路器的底座添些部件就作为手车。
目前国内开关拒，大都采纳空气绝缘形式，尽管拒体大些，但由于绝缘性能可靠、爱护方便、造价较低等优点，它仍为主流。
至于复合绝缘，虽在真空断路器本体中有的型号采纳了，但在开关柜中没有大量采纳，最多在柜体主母线加套固体绝缘材料以增加它的绝缘可靠性。
此外，关于柜内个别部位绝缘水平略显不足的，往往加入玻璃纤维绝缘板或者加套绝缘热缩套管，作为辅助的措施。
除了空气绝缘和复合绝缘之外，国外还有采纳SF气体绝缘的开关拒。
这种开关柜将整个导电回路，包括母线、隔离开关、真空断路器、电流、电压互感器、避雷器，甚至电线头等元件全部包容在一个密闭的柜体中，内充稍高于大气压力的SF气体，由SF作为绝缘介质，称为充气柜。
其优点是体积缩小，与外部环境条件(如湿度、海拔高度、灰尘、雾、污秽等)完全没有关系，缺点是技术复杂、精度高、电器元件本身的可靠性要求极高，价格专门高昂。
我国尚未有此类产品投放市场。
３.高压开关拒的技术要求在我国高压开关柜的GB3906和DL404标准中，对开关柜的技术要求已有详细规定，请参阅相关专业书籍，较为重要和有用的几个项为：1) 对相间及相对地的绝缘距离的要求2) 对防凝露的爬电距离的要求3) 对防护等级的要求：为防止人体接近高压开关柜的高压带电部分或触及运动部分，以及防止固体异物进入壳内，IEC标准统一了IP防护代码，防护等级的第四位字母表示电器设备对雨水的防护能力；由于户内柜体无防雨要求，也无须分级，故统用"X"表示。
外表面通常能够做到IP３X级，有必要时也可做到IP４X级。
内隔板防护要求可稍低，从IP0X到IP３X都有。
4) 对五防联锁功能的要求五防联锁对防止误操作，减少人为事故，提高运行可靠性起到专门大的作用。
五防功能，指的是能够防止五种类型的电气误操作，这五种防误操作功能是：a) 防止误分、误合断路器。
b) 防止带负荷合上或分断隔离开关(或隔离插头)。
c) 防止带电操合接地开关或挂接地线--此功能涉及系统人为短路接地或人身生命安全，故定为强制性联锁。
它要求：①当断路器或上下隔离开关处于合闹时，接地开关绝不能被操合；②只有当接地开关合闸之后，柜体的后门和下前门才能被打开，才可能挂夹临时性接地线。
这通常采纳机械联锁方式，使得ａ．隔离开关处于打开位置接地开关才能操台；ｂ．随之前、后门才能开启挂接临时接地线。
作为辅助措施，可在前、后门上加设高压带电显示装置作警示。
d) 防止带有临时接地线或接地开关合闹时送电--此项也是强制性的，目的是保证系统和人身的安全。
e) 防止误入带电间隔--亦是强制性的，以保人身安全。
归纳起来，实施五防功能方面，有非强制性的(ａ项)和强制性的(b、c、d、e 项)；有主动性防备和被动性防备。
被动防备指采纳高压带电显示装置，只是提示性的，不够可靠。
主动防备大致可分三类：①采纳机械联锁装置，用机械零部件来传动并产生约束，可靠性最高(除非零件损坏、断裂)，宜优先举荐使用；②采纳翻牌(插头)和机械程序销，可靠性稍逊，因锁与匙之间并非绝对-一对应；③采纳电气联锁，可靠性又差一些，因为电磁锁和导线都有损坏的可能，而且也需电源供电(须与继保回路电源分开)，但优点是能够长距离传送。
5) 高压带电显示装置在各类型开关柜中，经常使用高压带电显示装置。
当主回路带有高压电时，它通过电容分压原理输出低压电压讯号，点燃氖灯，以灯光信号发出提示(也能够将低压讯号变换一下去操纵电磁锁，构成强制性闭锁)。
带电显示的感应元件多内藏于绝缘子或瓷瓶当中，后者还可起到支承作用。
运行人员观看指示灯就可了解哪一段主回路在带电运行。
在爱护或测试柜内元件时，该提示信号更显得重要。
高压带电显示装置本身价格不算高，约六七百元一套(三相)，占整柜价格比例专门少，而对人身安全保证的作用是不小的。
尽管氖泡有时会损坏，但三相同时损坏的可能性极小。
因此建议设计院设计的主回路结线时，适当地多绘过高压带电显示装置，假如主结线图末绘出，生产厂家一样可不能主动加过去，因为工程计价时没有计入，必定减少生产利润。
开关柜柜后面上一样都应有带电显示装置。
另外，关于进线柜主回路中从下隔离开关的上端到断路器下接线端之间的母线，有可能的话最好加装带电显示器。
因为此段母线①是装设电流互感器的位置。
电流互感器可能会损坏，造成接地。
③直截了当反映下隔离开关的隔离状态。
假如隔离开关传动件失灵，就可能显现操纵手柄打到分闸位置，而隔离开关的刀闸并没有断开的情形。
③当检修或测试断路器或电流互感器而竭挂接临时地线时，往往是在此段母线上实施接地。
多一组带电显示就多一个监测手段。
6) 主进线不承诺停电的情形曾经遇到过配电房电源主进线不承诺停电的情形，缘故是该变电站的变压器是三绕组的，一个高压电源进线(带断路器)，一个供配电房，另一个供变电站用电，即使配电房出了故障，站用电也不能停，即高压侧断路器不能跳闸。
关于这种专门情形，配电房的开关柜订货时需预先向生产厂家声明，否则生产厂家按常规设备制作，则会在主进钱柜断路器或电流互感器的修理、测试时就会带来相当大的危险。
解决的方法是将下隔离开关整个独立出来加以封隔。
假如是下部电缆进线的方式，则应另增一柜，此柜仅装入下隔离开关(即进线隔离开关)，其出线则可用母排或高压电缆引向主进线断路器柜，因此还需要解决两柜的联锁以满足防误的功能(可考虑采纳程序锁)。
假如是架空线从后柜进线的话，则可将进线(下)隔离开关整个移置于后柜内，由主柜后铁板起封隔离作用，但现在后拒的深度必须加深。
7) 长期发热载流能力由于一次回路各电器元件处于密封的柜内空(半封闭柜除外)同时运行，各自发出热量，柜内空气温度必定比柜外环境温度高些，导致电器元件散热困难，温升增高。
而且依照DL404--91标准的要求，开关柜应通得过110％额定电流值的温升试验。
因此，柜内电器元件，除电流互感器因测量、爱护之需要外，其他如断路器、隔离开关(或隔离插头)、套管等元件，均应选取比长期额定电流规格大一个档次的产品，比如柜体为630Ａ时选用800Ａ的、800Ａ的选用1000Ａ、1000Ａ的选用1250Ａ的电器元件等。
8) 母线接触面处理开关柜中有许多导电联接面，有电器元件出线端对母排的联接，也有母排对母排的联接。
有电流时导电联接面会发热，发热量多少与电流密度有关，还与接触面的物理状态紧密有关。
从微观角度来看，即使通过精细加工的接触面也是凸凹不平的，导电作用是通过若干个尖端碰触而实现的，非尖端部分则留有空气隙。
潮湿空气中的水分，以及大气中的尘埃会渗入空气隙中，在发热和水分作用下接触表面会氧化和污秽，接触状态变差，接触电阻上升，发热量也就随之增加。
因此电气联接面须有爱护措施，最简易的方法是涂抹中性凡士林或导电膏，它们占据接头间的间隙，不让空气。
水分和尘埃进入，减轻氧化程度。
较好的方法是接触面镀锡。
锡层质地软，在螺栓压力下产生延展，增加实际的电接触面积，而且锡不易被氧化。
另外，在锡层爱护下，接头的承诺发热温度由90℃提高到105℃，颇有好处。
9) 动稳固性开关柜内的主母线和引下线，在有故障电流流过时产生较大的电动力，电动力大小与短路电流的平方成正比。
电动力有两种：一种发生于三相母线之间，该作用力力图扩大和缩小三相母线间距离，方向交变，频率为工额的２倍；另一种产生于同相母线上，只要母线不在一条直线上，每一段彼此都有作用力，力的方向是力图使母线"板直"。
为了抗御电动力，母线需有足够的动稳固能力，这须借助支持绝缘子的支撑。
一样来说，隔离开关的接线端板不要当作要紧支撑力点，只可作辅助，当它参数较低时尤应如此。
两个绝缘子之间的距离通常不应超过800ｍｍ。
支持绝缘子有时可用高压带电显示绝缘子兼任。
10) 开关柜柜体之间应有封隔在变电所或开关站中，往往将许多面开关柜并列成为一排用主母线将各柜联结起来，构成配电网络。
过去旧型开关柜母线室直截了当联通，中间无任何分隔或阻挡。
如此当其中一台开关柜显现闪络故障时，电弧在将该拒烧毁的同时还要沿着联通的母线通道燃烧过去，接连烧毁一串开关柜，造成全站瘫痪停电，缺失惨重，这种现象俗称"火烧连营"。
为了防止"火烧连营"，90年代之后除半封闭式(GG-1A(F))型固定柜之外，其余各型箱式、间隔式和铠装式开关柜都采取柜与柜之间分隔的措施，用接地金属板将每柜封隔，主母线则通过穿墙套管再联接起来。
