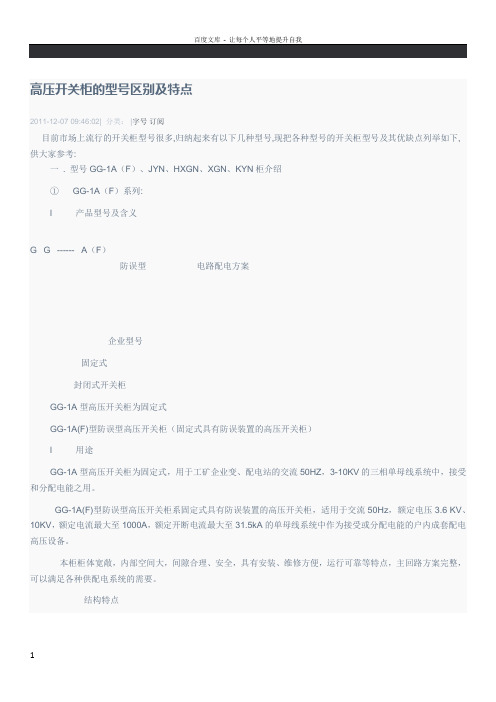

高压开关柜的型号区别及特点2011-12-07 09:46:02| 分类： |字号订阅目前市场上流行的开关柜型号很多,归纳起来有以下几种型号,现把各种型号的开关柜型号及其优缺点列举如下,供大家参考:一 . 型号GG-1A（F）、JYN、HXGN、XGN、KYN柜介绍①GG-1A（F）系列:l 产品型号及含义G G ------ A（F）防误型电路配电方案企业型号固定式封闭式开关柜GG-1A型高压开关柜为固定式GG-1A(F)型防误型高压开关柜（固定式具有防误装置的高压开关柜）l 用途GG-1A型高压开关柜为固定式，用于工矿企业变、配电站的交流50HZ，3-10KV的三相单母线系统中，接受和分配电能之用。
GG-1A(F)型防误型高压开关柜系固定式具有防误装置的高压开关柜，适用于交流50Hz，额定电压3.6 KV、10KV，额定电流最大至1000A，额定开断电流最大至31.5kA的单母线系统中作为接受或分配电能的户内成套配电高压设备。
本柜柜体宽敞，内部空间大，间隙合理、安全，具有安装、维修方便，运行可靠等特点，主回路方案完整，可以满足各种供配电系统的需要。
结构特点GG-1A型高压开关柜系开启式，基本骨架结构用角钢焊接而成，前面板用薄钢板压制而成，柜后无保护板，柜内用薄钢板隔开，柜的上部为断路器室、下部为隔离开关室，具有程序封锁功能，使用安全可靠。
具有五种防止误操作的功能：1．防止带负荷分合隔离开关。
2．防止误入带电间隔。
3．防止误分、合断路器。
4．防止带电挂接地线。
5．防止带接地线合闸。
②XGN系列l 产品型号及含义l 用途XGN箱型固定式金属封闭开关设备（简称开关柜），主要用于电压为3KV、6KV、10KV，频率为50HZ的三相交流电力系统中电能的接受与分配。
本系统具有可靠的“五防”闭锁功能，性能可靠，可广泛用于高压电动机的起动、投切运行等场合。
l 结构特点XGN15-12型环网柜采用金属封闭箱式结构，主开关与柜体为固定安装，主回路系统的各隔室均有压力释放装置和通道，各隔室均可靠接地，而且封闭完善，外壳防护等级达到IP3X。
KYN型高压配电柜安装使用说明书KYN 型高压配电柜一概述：KYN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。
实行控制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,即可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器。
实为一种性能优越的配电装置。
二．产品型号及含义:三．使用条件:a.正常环境条件1)周围空气湿度上限,+40℃下限,-10℃2)海拔:1000M3)相对环境温度:日平均不大于95%，月平均不大于90%4）地震：烈度不超过8度5)周围空气应不受腐蚀性或可燃气体，水蒸气等明显污染6）无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1度要求2、特殊工作条件：在超过规定的正常环境条件下使用时，由用户和制造厂协商。
四、电气性能:1.基本电气参数：表12.柜内主要主要电器元件技术参数：a.进、出线及联络开关柜：采用ZN63-12/1250-31.5断路器。
进、出线及隔离断路器：额定电流为1250A额定短路开断电流：31.5KA额定动稳定电流:80KA机械寿命:20000次额定短路开断电流开断次数：50次合闸时间：≤60ms跳闸时间：≤45ms最大三相分合不同期: ≤2msb.操作机构：专用弹簧操作机构操作电源电压:DC220V合闸线圈电压/功率:DC220V/245W分闸线圈电压/功率:DC220V/245Wc.电流互感器: LZZB9J-10 /150b/2 □/5计量0.2S级15VA.测量0.5级15VA.保护10P20 30VA变比与配置图相一致d.电压互感器：JDZXF11-10 0.1//3 0.1//3 0.1/3e.带电显示装置：DXN12-Tf.氧化锌避雷器：HY5WS1-17参数五.设备的主要特点：l 开关柜的外壳选用敷铝锌钢板经多重折弯组装而成，所有部件有足够的强度，能承受运输、安装和地震及运行短路所引起的作用力不致损坏。
KYN61-40 .5 高压开关柜技术要求本技术要求主要对设备中柜体及元器件进行技术约定及品牌选择范围进行界定，请投标人仔细阅读，按要求编制投标文件，图纸与本技术说明有冲突部分，则以招标答疑方式提出解决。
一、高压总开关柜技术要求。
1、投标人提供的设备必须符合国家产品质量要求，适用于交流35（40.5）kV，频率50Hz电力系统，完整的成套开关柜设备，在符合使用环境条件情况下，接通电源即能运行；2、高压开关柜型式：KYN61-40.5型移开式高压开关柜；3、高压开关柜的尺寸：由投标人结合图纸和标准提供。
4、生产和验收应符合以下标准4.1高压开关柜设备的设计、制造、试验和包装除满足本规定外，尚需符合有关国家标准和电力行业标准及其引用标准（包括这些标准的修正内容且不限于下列标准），若标准之间出现矛盾时，以高标准为准。
选用标准应为签订合同时的最新版本。
GB3906-20063.6kV~40.5kV交流金属封闭开关设备和控制设备IEC60298额定电压1kV以上50kV及以下交流金属封闭开关设备和控制设备DL/T404-1997户内交流高压开关柜订货技术条件SD3180-1989高压开关柜闭锁装置技术条件GB/T11022 - 1999高压开关设备和控制设备标准的通用技术要求GB1985-2004交流高压隔离开关和接地开关GB15166.2-2008交流高压熔断器限流式熔断器GB1207-2006电磁式电压互感器GB1208-2006电流互感器GB16847-1997保护用电流互感器暂态特性技术要求DL/T403-200012kV~40.5kV高压真空断路器订货技术条件JB/T3855-2008高压交流真空断路器GB1984-2003高压交流断路器GB311.2-2013绝缘配合第2部分：使用导则GB/T762-2002标准电流等级GB11032-2010交流无间隙金属氧化物避雷器以上所引用技术标准均应按现行标准执行。
KYN型高压配电柜安装使用说明书KYN 型高压配电柜一概述：KYN28-12型户内式金属铠装抽出式开关设备(以下简称开关设备),系3~12千伏三相交流50HZ单母线及单母线分段系统的成套配电装置。
主要用于发电厂、中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等。
实行控制保护、监测之用,本开关设备满足DL/T40491,IEC298、GB3906等标准要求,具有防止带负荷推拉断路器手车、防止误分合断路器、防止接地开关处在闭合位置时关合断路器、防止误入带电隔室、防止在带电时误合接地开关的联锁功能,即可配用VS1真空断路器,又可配用ABB公司的VD4真空断路器。
实为一种性能优越的配电装置。
二．产品型号及含义:三．使用条件:a.正常环境条件1)周围空气湿度上限,+40℃下限,-10℃2)海拔:1000M3)相对环境温度:日平均不大于95%，月平均不大于90%4）地震：烈度不超过8度5)周围空气应不受腐蚀性或可燃气体，水蒸气等明显污染6）无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1度要求2、特殊工作条件：在超过规定的正常环境条件下使用时，由用户和制造厂协商。
四、电气性能:1.基本电气参数：表12.柜内主要主要电器元件技术参数：a.进、出线及联络开关柜：采用ZN63-12/1250-31.5断路器。
进、出线及隔离断路器：额定电流为1250A额定短路开断电流：31.5KA额定动稳定电流:80KA机械寿命:20000次额定短路开断电流开断次数：50次合闸时间：≤60ms跳闸时间：≤45ms最大三相分合不同期: ≤2msb.操作机构：专用弹簧操作机构操作电源电压:DC220V合闸线圈电压/功率:DC220V/245W分闸线圈电压/功率:DC220V/245Wc.电流互感器: LZZB9J-10 /150b/2 □/5计量0.2S级15VA.测量0.5级15VA.保护10P20 30VA变比与配置图相一致d.电压互感器：JDZXF11-10 0.1//3 0.1//3 0.1/3e.带电显示装置：DXN12-Tf.氧化锌避雷器：HY5WS1-17参数五.设备的主要特点：l 开关柜的外壳选用敷铝锌钢板经多重折弯组装而成，所有部件有足够的强度，能承受运输、安装和地震及运行短路所引起的作用力不致损坏。

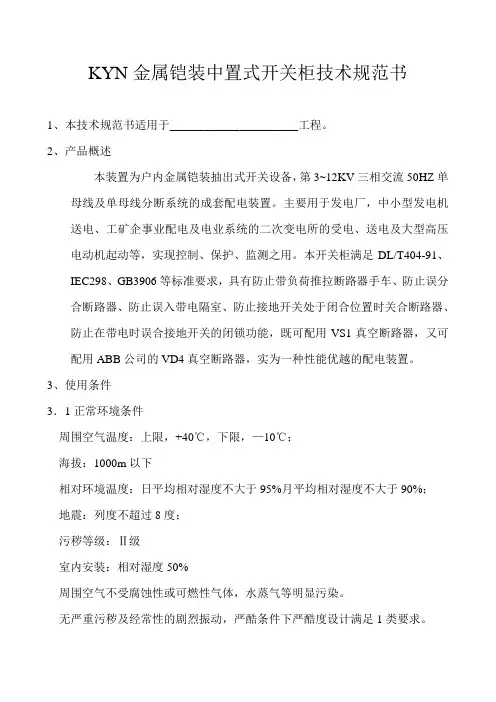

KYN金属铠装中置式开关柜技术规范书1、本技术规范书适用于______________________工程。
2、产品概述本装置为户内金属铠装抽出式开关设备，第3~12KV三相交流50HZ单母线及单母线分断系统的成套配电装置。
主要用于发电厂，中小型发电机送电、工矿企事业配电及电业系统的二次变电所的受电、送电及大型高压电动机起动等，实现控制、保护、监测之用。
本开关柜满足DL/T404-91、IEC298、GB3906等标准要求，具有防止带负荷推拉断路器手车、防止误分合断路器、防止误入带电隔室、防止接地开关处于闭合位置时关合断路器、防止在带电时误合接地开关的闭锁功能，既可配用VS1真空断路器，又可配用ABB公司的VD4真空断路器，实为一种性能优越的配电装置。
3、使用条件3．1正常环境条件周围空气温度：上限，+40℃，下限，—10℃；海拔：1000m以下相对环境温度：日平均相对湿度不大于95%月平均相对湿度不大于90%；地震：列度不超过8度；污秽等级：Ⅱ级室内安装：相对湿度50%周围空气不受腐蚀性或可燃性气体，水蒸气等明显污染。
无严重污秽及经常性的剧烈振动，严酷条件下严酷度设计满足1类要求。
3．2特殊工作条件在超过GB3906规定的正常的环境条件下使用时，由用户和制造厂协商。
4、技术参数额定电压（KV） 3.6/7.2/12工频耐受电压（KV）42（1min）冲击耐受电压：（KV）75额定频率：50Hz额定电流：（A）630~3150额定热稳定电流：（KA 4s）16~50额定动稳定电流：（KA）40~125额定短路开断电流（KA）16-50额定短路开合电流（KA）40~125分合闸和辅助回路的额定电压（V）直流：24，30，48，60，110，220；交流：110，220防护等级IP4X5、适用标准GB3906-1991《3~35KV交流金属封闭开关设备》GB/TT11022-1999《高压开关设备和控制设备标准的共用技术要求》GB1984-1989《交流高压断路器》GB1985《交流高压隔离开关和接地开关》GB3804-1990《3~63KVQ交流高压负荷开关》GB11032《交流无间隙氧化锌避雷器》GB2706《高压电器动热稳定》DL/T539-96《高压开关设备的共同订货技术条件》DL/T539-1993《户内交流高压开关柜和元部件凝路及污秽试验技术条件》SD/T318-89《高压开关柜闭锁装置技术条件》SDJ9-87《电测量仪表装置设计技术规程》GB3309-89《高压开关设备常温下的机械试验》GB3804-90《3~63KV交流高压负荷开关》GB7354-87《局部放大测量》通用型试验的配电盘和控制系统IEC39-1 EN60 439-1配电盘元件的型式检验IEC-943-1空气间隙和爬电距离DIN VDEO110 III/3电气产品耐火试验的标准DIN VD0471-2抗震、调整实验等级1.0/105．1开关柜额定参数额定电压：10KV最高工作电压；12KV额定频率：50Hz主母线额定电流：按图纸要求分支母线额定电流：按图纸要求额定雷电冲击耐压（峰值）：75KV工频耐压（有效值）：42KV（1min）额定热稳定电流：31.5KA（4s）额定动稳定电流：80A通过内部燃弧实验通过凝露实验5．2开关柜结构5．2．1开关柜为户内固定式金属封闭设备。
高低压开关柜基础知识PXJC－2011培训教材真空开关柜基础知识在实际使用中多将真空断路器装入金属柜内，构成高压开关柜。
开关柜中除了断路器之外，还要安装起隔离电路作用的隔离开关、起安全保障作用的接地开关、起测量或保护作用的电流互感器和电压互感器、起过电压保护作用的避雷器或RC吸收器，而且还要安装继电保护用的二次回路元件和线路，引接电缆或架空线都可以进入柜内，使开关柜成为一个有相对独立组合功能的配电装置。
在发电厂的开关站、输电线路的变电站、接受电能的用户终端变电所中，都大量采用各种开关柜。
大约在10年之前，装有少油断路器的开关柜在全国几乎占居垄断地位，但随着真空断路器的兴起，少油开关拒逐步退居其次。
自1993年提出"无油化改造"要求以来，更助长了这一趋势，有的省市甚至明令禁止在城市电网及重要用户的所、站建设中继续使用少油开关拒，而旧站则逐步用真空开关柜来取代少油开关柜。
目前我国真空开关柜方面的技术标准有：GB3906-91 3～35kV交流金属封闭开关设备DL404-91 户内交流高压开关柜订货技术条件开关拒的技术参数与断路器技术参数相仿，根据所装断路器的参数而定，唯一不同的是，开关拒额定电流根据主回路中各电器元件（例如隔离开关，或电流互感器）的最小额定电流取值。
２.高压真空开关拒的类型高压真空开关柜，可有三种分类方式，每一类又有若干个基本类型，它们各有自己的特点。
详见表１。
表１：常见高压真空开关柜结构特点半封闭型开关柜(如GG-1A(F)Z)(见图一)和箱式开关拒(如XGN和GGXZ) (见图二)都属于固定式，而间隔式(如JYN型)和铠装式开关拒(KYN型)都属于移开式的(JYN型、KYN型等其他相关开关柜的外型图请参阅我公司产品样本和网站上的具体说明)。
在移开式开关柜中，近年来从国外引进一种称作中置柜的，其移开部件（俗称手车）更加小巧，高度降低，几乎是将真空断路器的底座添些部件就作为手车。

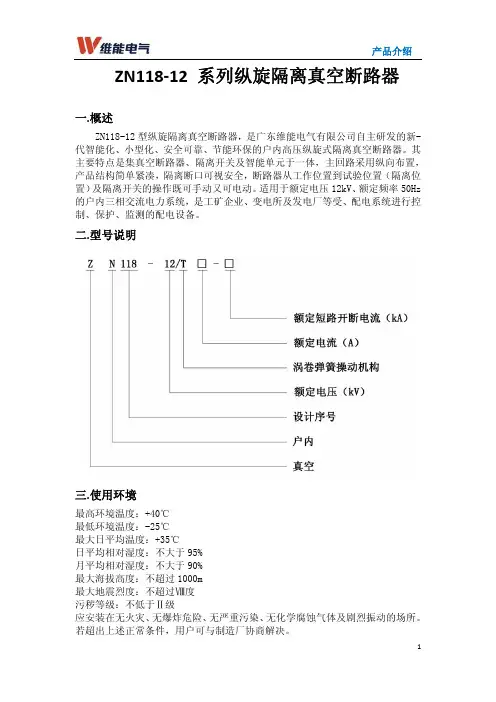

ZN118‐12 系列纵旋隔离真空断路器一.概述ZN118-12型纵旋隔离真空断路器，是广东维能电气有限公司自主研发的新-代智能化、小型化、安全可靠、节能环保的户内高压纵旋式隔离真空断路器。
其主要特点是集真空断路器、隔离开关及智能单元于一体，主回路采用纵向布置，产品结构简单紧凑，隔离断口可视安全，断路器从工作位置到试验位置（隔离位置）及隔离开关的操作既可手动又可电动。
适用于额定电压12kV、额定频率50Hz 的户内三相交流电力系统，是工矿企业、变电所及发电厂等受、配电系统进行控制、保护、监测的配电设备。
二.型号说明三.使用环境最高环境温度：+40℃最低环境温度：-25℃最大日平均温度：+35℃日平均相对湿度：不大于95%月平均相对湿度：不大于90%最大海拔高度：不超过1000m最大地震烈度：不超过Ⅷ度污秽等级：不低于Ⅱ级应安装在无火灾、无爆炸危险、无严重污染、无化学腐蚀气体及剧烈振动的场所。
若超出上述正常条件，用户可与制造厂协商解决。
四.产品特点断路器由三相可旋转的灭弧室极柱和固定不动的双功能一体化操作机构两大部分组成，通过手车支架和横梁，将两者构成一体，形成纵向布置，机构固定不动，且极柱旋转的手车式隔离真空断路器，与KYN88柜体配合，实现推进和抽出，构成中置式手车柜。
三相导电极柱，通过上、下两端的指形动触头出线，在柜中实现上与主母线、下与电流互感器的电气联接。
三相极柱固定在金属支撑件上，金属支撑件内装有驱动连杆系统，实现断路器分、合闸操作和极柱旋转功能，与传统固定安装的断路器具有实质性的差别。
断路器与隔离操作既可手动又可电动。
1.载流效果好，散热效率高三相极柱结构紧凑，在工作位置时，上下贯通，散热对流通畅，垂直轴流式散热结构消除了带触臂式出线，插入触头盒结构内存在发热死区的缺陷。
2.创新的隔离断路器，安全可靠既具有断路器的功能又具有隔离开关的功能，隔离断口无需移动手车，可形成两个可见隔离断口，安全可靠。
高压开关柜基本知识详解一、KYN高压开关柜概述开关柜（又称成套开关或成套配电装置）：它是以断路器为主的电气设备；是指生产厂家根据电气一次主接线图的要求，将有关的高低压电器（包括控制电器、保护电器、测量电器）以及母线、载流导体、绝缘子等装配在封闭的或敞开的金属柜体内，作为电力系统中接受和分配电能的装置。
高压开关柜正常使用条件:1.环境温度:周围空气温度不超过40℃(上限)，一般地区为-5 ℃(下限)，严寒地区可以为-15 ℃ 。
环境温度过高,金属的导电率会减低,电阻增加,表面氧化作用加剧;另一方面, 过高的温度,也会使柜内的绝缘件的寿命大大缩短,绝缘强度下降.反之,环境温度过低,在绝缘件中会产生内应力,最终会导致绝缘件的破坏。
2.海拔高度:一般不超过1000米. 对于安装在海拔高于1000米处的设备,外绝缘的绝缘水平应将所要求的绝缘耐受电压乘以修正系数Ka[ka=1÷(1.1-H×10-4)]来决定。
由于高海拔地区空气稀薄,电器的外绝缘易击穿,所以采用加强绝缘型电器，加大空气绝缘距离，或在开关柜内增加绝缘防护措施。
3.环境湿度: 日平均值不大于95%，月平均值不大于90%。
4.地震烈度: 不超过8度。
5.其它条件:没有火灾、爆炸危险、严重污染、化学腐蚀及剧烈振动的场所。
二，高压开关柜的组成母线室包括：母线套管（支持、固定母线排，并使母线排对柜体绝缘）主母线（汇集、分配电能）分支母线（从主母线引出的分支至断路器上口静触头）静触头盒（支持、固定断路器上口静触头，并使上口静触头对柜体绝缘）当设备需要检修，开关柜需要转至检修状态的，应使用三相接地线挂在岀线铜排上，挂接地线前应注意核对确认设备开关后柜门，防止误入带电间隔，以及使用高压验电器验明确无电压。
手车式断路器本体:1、手车底盘（支持断器本体，使断路器在试验／工作位置移动以及配合检修小车将断路器从手车室中拉出）2、手车底盘锁环（锁住手车底盘在手车室内，具体操作在后面会详细介绍）3、手车移动摇杆及移动操作插口：用于断路器在“工作、试验两个位置的移动操作将移动摇杄插入后，顺时针为将断路器推进，逆时针为将断路器摇出。
高压开关柜的种类收藏此信息打印该信息添加：佚名来源：未知高压开关柜的种类高压开关柜按结构形式可分为固定式、移开式。
固定式开关柜中主要有KGN和XG N系列，旧型号GG-1A型基本淘汰。
移开式开关柜主要有JYN和KYN系列；移开式开关柜中没有隔离开关，因为断路器在移动后能形成断开点，故不需要隔离开关。
高压开关柜按作用分为进线柜、馈线柜、电压互感器柜、高压电容器柜（GR-1型）、电能计量柜（PJ系列）、高压环网柜（HXGN型）等。
1．KYN系列高压开关柜KYN系列金属铠装移开式开关柜是消化吸收国外先进技术，根据国内特点自行设计研制的新一代开关设备。
KYN－10 型开关柜由手车室、母线室、电缆室、继电仪表室四部分组成。
当设备损坏或检修时可以随时拉出手车，再推入同类型备用手车，即可恢复供电，因此具有检修方便、安全、供电可靠性高等优点。
开关柜在结构设计上具有“五防”措施。
所谓“五防”即防止误跳、合断路器，防止带负荷拉、合隔离开关，防止带电挂接地线，防止带接地线合隔离开关，防止人员误入带电间隔。
因为有“五防”连锁，故只有当断路器处于分闸位置时，手车才能抽出或插入。
手车在工作位置时，一次、二次回路都连通；手车在试验位置时，一次回路断开，二次回路仍然接通；手车在断开位置时，一次、二次回路都断开。
断路器与接地开关有机械连锁，只有断路器处于跳闸位置时，手车抽出，接地开关才能合闸。
当接地开关在合闸位置时，手车只能推到试验位置，有效防止带接地线合闸。
2．XGN2－10 型开关柜XGN2－10 型箱型固定式金属封闭开关柜是一种新型的产品，采用ZN28A－10系列真空断路器和GN30－10 型旋转式隔离开关，技术性能高，设计新颖。
柜内仪表室、母线室、断路器室、电缆室分隔封闭，使之结构更合理、安全、可靠性能高，运行操作及检修维护方便。
在柜与柜之间加装了母线隔离套管，避免了一柜故障而波及邻柜。
为了适应不同接线的要求，高压开关柜的一次回路由隔离开关、负荷开关、断路器、熔断器、电流互感器、电压互感器、避雷器、电容器等组成多种一次接线方案。
KYN高压小知识——真空断路器一、真空断路器的四个状态运行状态：指断路器手车在工作位置、合闸状态，二次电源投入，控制面板合闸指示红灯亮，储能指示黄灯亮，“远方／地换开关在“远方”位，断路器出电设备已受电运行，测控装置有设备运行参数显示。
热备用状态：指断路器手车在工作位置分间状态，二次电源投入，控制面板分闸指示绿灯亮，储能指示黄灯亮，“远方／就地”转换开关在“远方”位，综保装置指示电源电压正常，负荷电流为0，断路器可随时根据运行需要合闸使设备投入运行。
冷备用状态：指断路器手车在试验位置、分闸状态，二次电源断开，“远方／就地”转换开关在“0”位，控制面板各指示灯及综保装置均无显示，断路器及其所接负荷回路良好，可随时根据运行需要投入热备用状态，设备长期处于冷备用，投入前应按相关规定测量绝缘值。
检修状态：指断路器手车在试验位置、分闸状态，二次电源断开，“远方／就地”转换开关在“0”位，控制面板各指示灯及综保装置均无显示，开关柜接地刀闸在合闸状态，断路器所接负荷有检修工作，断路器操作面板上悬挂“有人工作禁止合闸！＂标识牌。
若要转至其他状态；必须确认检修工作票已办理终结，临时安全措施已拆除，操作断开接地刀闸，若其一次回路有过检修作业的，投运前必须进行绝缘值的测量。
二、真空断路器的相关操作及注意事项1、将断路器从手车室内拉出至检修小车上的操作：前提：断路器处于冷备用状态（断路器处于分闸状态、二次电源退出、断路器手车在试验位置、二次插件取下，打开手车室柜门）2、将断路器从检修小车推入至开关柜手车室内的操作前提：断路器处于分闸状态，断路器三相上、下触头完好清洁，试验短接线已拆除，经检测量各项值合格，手车室内清洁无杂物①．将检修小车缓慢推至需要推入的断路器手车室前；真空断路器所接负荷的绝缘测量：新电气设备安装完成初次使用前、长期冷备用后、电气设备一次回路有过检修的等情况下，在送电前需测量该电气设备的绝缘电阻值，确认该电气设备一次回路具备送电条件测量绝缘电阻值前，必须确定设备处于冷备用状态，在断路器出线侧测量。
