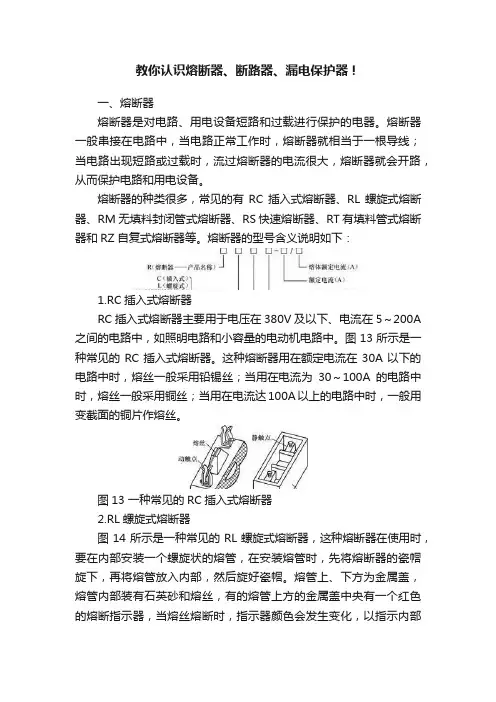

教你认识熔断器、断路器、漏电保护器！一、熔断器熔断器是对电路、用电设备短路和过载进行保护的电器。
熔断器一般串接在电路中，当电路正常工作时，熔断器就相当于一根导线；当电路出现短路或过载时，流过熔断器的电流很大，熔断器就会开路，从而保护电路和用电设备。
熔断器的种类很多，常见的有RC插入式熔断器、RL螺旋式熔断器、RM无填料封闭管式熔断器、RS快速熔断器、RT有填料管式熔断器和RZ自复式熔断器等。
熔断器的型号含义说明如下：1.RC插入式熔断器RC插入式熔断器主要用于电压在380V及以下、电流在5～200A 之间的电路中，如照明电路和小容量的电动机电路中。
图13所示是一种常见的RC插入式熔断器。
这种熔断器用在额定电流在30A以下的电路中时，熔丝一般采用铅锡丝；当用在电流为30～100A的电路中时，熔丝一般采用铜丝；当用在电流达100A以上的电路中时，一般用变截面的铜片作熔丝。
图13 一种常见的RC插入式熔断器2.RL螺旋式熔断器图14所示是一种常见的RL螺旋式熔断器，这种熔断器在使用时，要在内部安装一个螺旋状的熔管，在安装熔管时，先将熔断器的瓷帽旋下，再将熔管放入内部，然后旋好瓷帽。
熔管上、下方为金属盖，熔管内部装有石英砂和熔丝，有的熔管上方的金属盖中央有一个红色的熔断指示器，当熔丝熔断时，指示器颜色会发生变化，以指示内部熔丝已断。
指示器的颜色变化可以通过熔断器瓷帽上的玻璃窗口观察到。
RL螺旋式熔断器具有体积小、分断能力较强、工作安全可靠、安装方便等优点，通常用在工厂200A以下的配电箱、控制箱和机床电动机的控制电路中。
图14 一种常见的RL螺旋式熔断器3.RM无填料封闭式熔断器图15所示是一种典型的RM无填料封闭管式熔断器，它可以拆卸。
这种熔断器的熔体是一种变截面的锌片，它被安装在纤维管中，锌片两端的刀形接触片穿过黄铜帽，再通过垫圈安插在刀座中。
这种熔断器通过大电流时，锌片上窄的部分首先熔断，使中间大段的锌片脱断，形成很大的间隔，从而有利于灭弧。
带你认识配电柜中常用的电气元件，图文并茂断路器、接触器、中间继电器、热继电器、按钮、指示灯、万能转换开关和行程开关是电气控制回路中最常见的八种元件，下面以图文并茂的方式介绍常用电气元件的原理及应用，通过了解它们在电气回路中的作用来掌握这些元件平时的运行情况。
1断路器低压断路器又称为自动空气开关，可手动开关，又能用来分配电能、不频繁启动异步电机，对电源线、电机等实行保护，当它们发生严重过载、短路或欠压等故障时能自动切断电路。
断路器文字符号为：QF断路器图形符号为：2接触器接触器由电磁机构和触头系统两部分组成，接触器最常见线圈电压有AC220V、AC380V和DC220V几种。
接触器电磁机构由线圈、动铁心（衔铁）和静铁心组成；接触器触头系统由主触头和辅助触头两部分组成，主触头用于通断主电路，辅助触头用于控制电路中。
接触器文字符号为：KM接触器图形符号为：3热继电器热继电器是利用电流通过元件所产生的热效应原理而反时限动作的继电器。
热继电器文字符号：FR热继电器图形符号：4中间继电器中间继电器的原理是将一个输入信号变成多个输出信号或将信号放大（即增大继电器触头容量）的继电器。
其实质是电压继电器，但它的触头较多（可多达8对）、触头容量可达5-10A、动作灵敏。
当其他电器的触头对数不够时，可借助中间继电器来扩展他们的触头对数，也有通过中间继电器实现触电通电容量的扩展。
中间继电器文字符号：KA中间继电器图形符号：5按钮在实际应用中通常根据所需要的触头数量、使用的场合及颜色来选择按钮。
常用的LA18、LA19、LA20等系列按钮，适用于AC500V、DC440V，额定电流5A，控制功率在AC300W、DC70W的控制回路中。
按钮文字符号：SB按钮图形符号：按钮颜色要求：（1）“停止”按钮和“急停”按钮必须是红色。
当按下红色按钮时必须使设备停止运行或断电。
（2）“启动”按钮的颜色是绿色。
（3）“启动”和“停止”交替动作的按钮必须是黑色、白色或灰色，不得使用红色和绿色按钮。

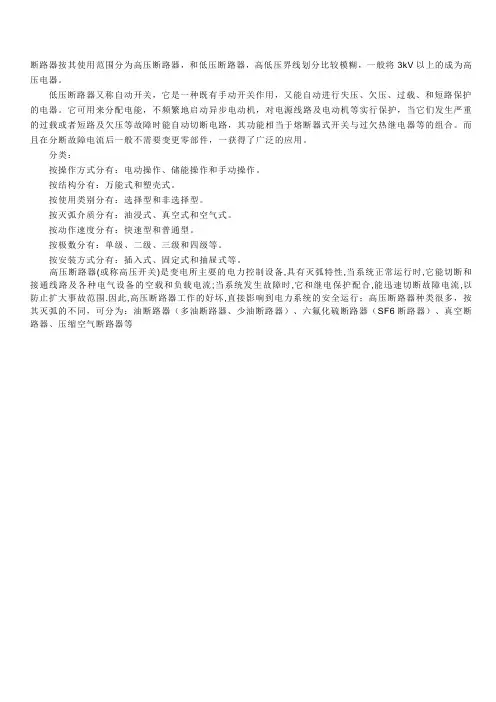

断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的成为高压电器。
低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。
分类：按操作方式分有：电动操作、储能操作和手动操作。
按结构分有：万能式和塑壳式。
按使用类别分有：选择型和非选择型。
按灭弧介质分有：油浸式、真空式和空气式。
按动作速度分有：快速型和普通型。
按极数分有：单级、二级、三级和四级等。
按安装方式分有：插入式、固定式和抽屉式等。
高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等高压开关额定电压1kV及以上主要用于开断和关合导电回路的电器。
高压负荷开关高压负荷开关是一种功能介于高压断路器和高压隔离开关之间的电器，高压负荷开关常与高压熔断器串联配合使用；用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
功能在规定的使用条件下，可以接通和断开一定容量的空载变压器（室内315KVA，室外500KVA）；可以接通和断开一定长度的空载架空线路（室内5KM，室外10KM）；可以接通和断开一定长度的空载电缆线路。
断路器及图示介绍 HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】断路器按其使用范围分为高压断路器，和低压断路器，高低压界线划分比较模糊，一般将3kV以上的成为高压电器。
低压断路器又称自动开关，它是一种既有手动开关作用，又能自动进行失压、欠压、过载、和短路保护的电器。
它可用来分配电能，不频繁地启动异步电动机，对电源线路及电动机等实行保护，当它们发生严重的过载或者短路及欠压等故障时能自动切断电路，其功能相当于熔断器式开关与过欠热继电器等的组合。
而且在分断故障电流后一般不需要变更零部件，一获得了广泛的应用。
分类：按操作方式分有：电动操作、储能操作和手动操作。
按结构分有：万能式和塑壳式。
按使用类别分有：选择型和非选择型。
按灭弧介质分有：油浸式、真空式和空气式。
按动作速度分有：快速型和普通型。
按极数分有：单级、二级、三级和四级等。
按安装方式分有：插入式、固定式和抽屉式等。
高压断路器(或称高压开关)是变电所主要的电力控制设备,具有灭弧特性,当系统正常运行时,它能切断和接通线路及各种电气设备的空载和负载电流;当系统发生故障时,它和继电保护配合,能迅速切断故障电流,以防止扩大事故范围.因此,高压断路器工作的好坏,直接影响到电力系统的安全运行；高压断路器种类很多，按其灭弧的不同，可分为：油断路器（多油断路器、少油断路器）、六氟化硫断路器（SF6断路器）、真空断路器、压缩空气断路器等高压开关额定电压1kV及以上主要用于开断和关合导电回路的电器。
高压负荷开关高压负荷开关是一种功能介于和之间的电器，高压负荷开关常与串联配合使用；用于控制电力变压器。
高压负荷开关具有简单的灭弧装置，因为能通断一定的负荷电流和过负荷电流。
但是它不能断开短路电流，所以它一般与高压熔断器串联使用，借助熔断器来进行短路保护。
功能在规定的使用条件下，可以接通和断开一定容量的空载变压器（室内315KVA，室外500KVA）；可以接通和断开一定长度的空载架空线路（室内5KM，室外10KM）；可以接通和断开一定长度的空载电缆线路。
特点A、可以隔离电源，有明显的断开点，多用于固定式高压设备。
B、没有灭弧装置，在合闸状态下可以通过正常工作电流和短路电路。
C、严禁带负荷接通和断开电路，常与高压断路器串连使用。
灭弧原理（FN3-10R）---利用分闸时主轴带动活塞压缩空气，使压缩了的空气由喷嘴中高速喷出而吹灭电弧的；FN5-10D---有整套灭弧装置的灭弧管构成。
（真空管）注意事项A、垂直安装，开关框架、合闸机构、电缆外皮、保护钢管均应可靠接地（不能串联接地）。
B、运行前应进行数次空载分、合闸操作，各转动部分无卡阻，合闸到位，分闸后有足够的安全距离。
C、与负荷开关串联使用的熔断器熔体应选配得当，即应使故障电流大于负荷开关的开断能力时保证熔体先熔断，然后负荷开关才能分闸。
D、合闸时接触良好，连接部无过热现象，巡检时应注意检查瓷瓶脏污、裂纹、掉瓷、闪烁放电现象；开关上不能用水冲（户内型）。
（一台高压柜控制一台变压器时，更换熔断器最好将该回路高压柜停运。
）避雷器释放雷电或兼能释放电力系统操作过电压能量，保护电工设备免受瞬时过电压危害，又能截断续流，不致引起系统接地短路的电器装置。
避雷器通常接于带电导线与地之间，与被保护设备并联。
当过电压值达到规定的动作电压时，避雷器立即动作，流过电荷，限制过电压幅值，保护设备绝缘；电压值正常后，避雷器又迅速恢复原状，以保证系统正常供电。
避雷器有管式和阀式两大类。
阀式避雷器分为碳化硅避雷器和金属氧化物避雷器（又称氧化锌避雷器）。
管式避雷器主要用于变电所、发电厂的进线保护和线路绝缘弱点的保护。
碳化硅避雷器广泛应用于交、直流系统，保护发电、变电设备的绝缘。
氧化锌避雷器由于保护性能优于碳化硅避雷器，正在逐步取代后者，广泛应用于交、直流系统，保护发电、变电设备的绝缘，尤其适用于中性点有效接地的110千伏及以上电网高压开关柜高压开关是指用于电力系统发电、输电、配电、电能转换和消耗中起通断、控制或保护等作用，电压等级在~550kV的电器产品，主要包括高压断路器、高压隔离开关与接地开关、高压负荷开关、高压自动重合与分段器，高压操作机构、高压防爆配电装置和高压开关柜等几大类。
高压开关制造业是输变电设备制造业的重要组成部分，在整个电力工业中占有非常重要的地位。
高压开关柜的组成及元器件开关柜的组成：开关柜应满足GB3906-1991《3-35kV交流金属封闭开关设备》标准的有关要求，由柜体和断路器二大部分组成，具有架空进出线、电缆进出线、母线联络等功能。
柜体由壳体、电器元件(包括绝缘件)、各种机构、二次端子及连线等组成。
1.柜体的材料:1)冷扎钢板或角钢(用于焊接柜);2)敷铝锌钢板或镀锌钢板(用于组装柜).3)不锈钢板(不导磁性).4)铝板((不导磁性).2.柜体的功能单元：1)主母线室(一般主母线布置按“品”字形或“1”字形两种结构2)断路器室3)电缆室4)继电器和仪表室5)柜顶小母线室6)二次端子室柜内电器元件：1.柜内常用一次电器元件(主回路设备)常见的有如下设备：电流互感器简称CT[如：LZZBJ9-10]电压互感器简称PT[如:JDZJ-10]接地开关[如:JN15-12]避雷器(阻容吸收器)[如:HY5WS单相型;TBP、JBP组合型]隔离开关[如:GN19-12、GN30-12、GN25-12]高压断路器[如：少油型(S)、真空型(Z)、SF6型(L)]高压接触器[如：JCZ3-10D/400A型]高压熔断器[如：RN2-12、XRNP-12、RN1-12]变压器[如:SC(L)系列干变、S系列油变]高压带电显示器[GSN-10Q型]绝缘件[如:穿墙套管、触头盒、绝缘子、绝缘热缩(冷缩)护套]主母线和分支母线高压电抗器[如串联型:CKSC和起动电机型:QKSG]负荷开关[如:FN26-12(L)、FN16-12(Z)]高压单相并联电容器[如:BFF12-30-1]等等2.柜内常用的主要二次元件(又称二次设备或辅助设备，是指对一次设备进行监察、控制、测量、调整和保护的低压设备),常见的有如下设备:继电器，电度表，电流表，电压表，功率表，功率因数表，频率表，熔断器，空气开关，转换开关，信号灯，电阻，按钮，微机综合保护装置等等。
高压开关柜分类1.按断路器安装方式分为移开式(手车式)和固定式(1)移开式或手车式(用Y表示)：表示柜内的主要电器元件(如:断路器)是安装在可抽出的手车上的，由于手车柜有很好的互换性,因此可以大大提高供电的可靠性，常用的手车类型有:隔离手车、计量手车、断路器手车、PT手车、电容器手车和所用变手车等，如KYN28A-12。
(2)固定式(用G表示):表示柜内所有的电器元件(如:断路器或负荷开关等)均为固定式安装的，固定式开关柜较为简单经济，如XGN2-10、GG-1A等。
2.按安装地点分为户内和户外(1)用于户内(用N表示);表示只能在户内安装使用，如：KYN28A-12等开关柜;(2)用于户外(用W表示);表示可以在户外安装使用，如:XLW等开关柜。
3.按柜体结构可分为金属封闭铠装式开关柜、金属封闭间隔式开关柜﹑金属封闭箱式开关柜和敞开式开关柜四大类(1)金属封闭铠装式开关柜(用字母K来表示)主要组成部件(例如：断路器、互感器、母线等)分别装在接地的用金属隔板隔开的隔室中的金属封闭开关设备。
如KYN28A-12型高压开关柜。
(2)金属封闭间隔式开关柜(用字母J来表示)与铠装式金属封闭开关设备相似，其主要电器元件也分别装于单独的隔室内，但具有一个或多个符合一定防护等级的非金属隔板。
如JYN2-12型高压开关柜。
(3)金属封闭箱式开关柜(用字母X来表示)开关柜外壳为金属封闭式的开关设备。
如XGN2-12型高压开关柜。
(4)敞开式开关柜，无保护等级要求，外壳有部分是敞开的开关设备。
如GG-1A(F)型高压开关柜高压开关柜的“五防”1、高压开关柜内的真空断路器小车在试验位置合闸后，小车断路器无法进入工作位置。
（防止带负荷合闸）2、高压开关柜内的接地刀在合位时，小车断路器无法进合闸。
（防止带接地线合闸）3、高压开关柜内的真空断路器在合闸工作时，盘柜后门用接地刀上的机械与柜门闭锁。
（防止误入带电间隔）.4、高压开关柜内的真空断路器在工作时合闸，合接地刀无法投入。
（防止带电挂接地线）5、高压开关柜内的真空断路器在工作合闸运行时，无法退出小车断路器的工作位置。
（防止带负荷拉刀闸）跌落式熔断器10kV配电线路分支线和配电变压器最常用的一种短路保护开关，它具有经济、操作方便、适应户外环境性强等特点，被广泛应用于10kV配电线路和配电变压器一次侧作为保护和进行设备投、切操作之用。
它安装在10kV配电线路分支线上，可缩小停电范围，因其有一个明显的断开点，具备了隔离开关的功能，给检修段线路和设备创造了一个安全作业环境，增加了检修人员的安全感。
安装在配电变压器上，可以作为配电变压器的主保护，所以，在10kV配电线路和配电变压器中得到了普及其工作原理是：熔丝管两端的动触头依靠熔丝(熔体)系紧，将上动触头推入"鸭嘴"凸出部分后，磷铜片等制成的上静触头顶着上动触头，故而熔丝管牢固地卡在"鸭嘴"里。
当短路电流通过熔丝熔断时，产生电弧，熔丝管内衬的钢纸管在电弧作用下产生大量的气体因熔丝管上端被封死，气体向下端喷出，吹灭电弧。
由于熔丝熔断，熔丝管的上下动触头失去熔丝的系紧力，在熔丝管自身重力和上、下静触头弹簧片的作用下，熔丝管迅速跌落，使电路断开，切除故障段线路或者故障设备。
在现实的农网10kV线路系统中和配电变压器上的熔断器不能正确动作，其原因之一是，农电工素质差，责任心不强，常年不进行跌落式熔断器的维护和检修；原因之二是，跌落式熔断器的产品质量低劣，不能灵活的拉、合操作。
两原因降低了跌落式熔断器的功能。
现实中经常出现缺熔管、缺熔体或用铜丝、铝丝甚至于铁丝勾挂代替熔体的情况。
使得线路的跳闸率和配电变压器的故障率居高不下。
配电盘分配电量的设备，安装在发电站﹑变电站以及用电量较大的电力用户中，上面装着各种控制开关﹑监视仪表及保护装置。
有交、直流配电盘。
箱式变电站箱式变电站是一种高压开关设备、配电变压器和低压配电装置，按一定接线方案排成一体的工厂预制户内、户外紧凑式配电设备，即将高压受电、变压器降压、低压配电等功能有机地组合在一起，安装在一个防潮、防锈、防尘、防鼠、防火、防盗、隔热、全封闭、可移动的钢结构箱体内，机电一体化，全封闭运行，特别适用于城网建设与改造，是继土建变电站之后崛起的一种崭新的变电站。
另箱式变电站（简称箱变）是一种把高压开关设备配电变压器，低压开关设备，电能计量设备和无功补偿装置等按一定的接线方案组合在一个或几个箱体内的紧凑型成套配电装置。
