安阳电厂电气二次回路抗干扰案例及其解决方法

继电保护二次回路干扰源分析及抗干扰措施摘要：生活中各种电气的增多，对电能的供应提出了新的要求，如何保证电力系统的运行安全，提高供电质量和供电的可靠性，已成为当前电力供应的研究重点。

电力系统工作环节众多，运行过程比较复杂，当一个环节出现问题的时候，都可能引发整个电力系统的故障，所以就需要做好电力系统各个环节的保护工作。

一些继电保护装置在实际运行过程中，其二次回路较易受到一次回路、二次回路自身、雷电及高能辐射等因素的干扰，从而造成不安全的严重后果。

因此，做好干扰措施可以减少预防干扰带来的危害对我们的生活工作都有重要的意义。

关键词：继电保护；二次回路；干扰源；抗干扰；措施1二次回路的概述二次回路主要由测量仪表、信号控制元件、继电器几部分构成，用于监视测量表计、控制操作信号、继电器和自动装置的全部低压回路。

其自动化、智能化的特点是现代发电厂和工业企业中电力设备不可缺少的。

通过二次回路可以检测测量仪表的运行、调控操控信号、保护电力设备元件，即能够监控、调节和保护一次设备。

二次回路按照电源性质和用途的不同，可以分为很多种，根据电源性质的不同，二次回路主要分为直流回路、交流电压回路、交流电流回路、蓄电池四种；用途的分类比较多，主要包括测量回路、信号回路、操作回路、保护回路等，不同种类的二次回路所适用的情况不同，在进行二次回路连接的时候，需要按照工程需要选择合适的类型。

2继电保护二次回路干扰源2.1对回路控制形成的干扰对回路控制产生的干扰主要包括一次回路、二次回路以及二次回路本身对于继电保护二次回路的干扰。

在电力系统中会存在大量不同类型的电气设备，其母线中也会存在具有差异的电容，从而使得其中出现分流的电压，最终回路里也会出现相同的情况，使得电力系统中的相关设备长时间出现静电耦合现象。

此外，电力系统中电场和磁场的不同特性还会出现二者互感现象，使得一次、二次回路之间的电磁耦合，造成二次回路不可避免的干扰。

2.2二次回路自身的干扰该种干扰的主要形成原因是接触器或者继电器的接点开断电感元件，使其自身产生暂态干扰电压。

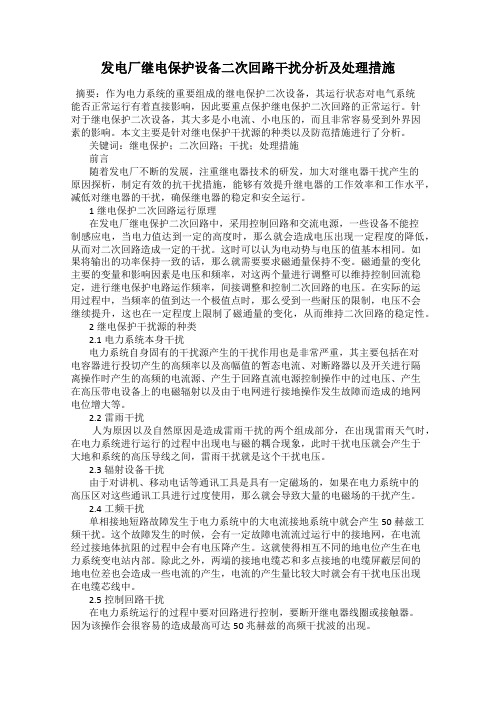

发电厂继电保护设备二次回路干扰分析及处理措施摘要：作为电力系统的重要组成的继电保护二次设备，其运行状态对电气系统能否正常运行有着直接影响，因此要重点保护继电保护二次回路的正常运行。

针对于继电保护二次设备，其大多是小电流、小电压的，而且非常容易受到外界因素的影响。

本文主要是针对继电保护干扰源的种类以及防范措施进行了分析。

关键词：继电保护；二次回路；干扰；处理措施前言随着发电厂不断的发展，注重继电器技术的研发，加大对继电器干扰产生的原因探析，制定有效的抗干扰措施，能够有效提升继电器的工作效率和工作水平，减低对继电器的干扰，确保继电器的稳定和安全运行。

1继电保护二次回路运行原理在发电厂继电保护二次回路中，采用控制回路和交流电源，一些设备不能控制感应电，当电力值达到一定的高度时，那么就会造成电压出现一定程度的降低，从而对二次回路造成一定的干扰。

这时可以认为电动势与电压的值基本相同。

如果将输出的功率保持一致的话，那么就需要要求磁通量保持不变。

磁通量的变化主要的变量和影响因素是电压和频率，对这两个量进行调整可以维持控制回流稳定，进行继电保护电路运作频率，间接调整和控制二次回路的电压。

在实际的运用过程中，当频率的值到达一个极值点时，那么受到一些耐压的限制，电压不会继续提升，这也在一定程度上限制了磁通量的变化，从而维持二次回路的稳定性。

2继电保护干扰源的种类2.1电力系统本身干扰电力系统自身固有的干扰源产生的干扰作用也是非常严重，其主要包括在对电容器进行投切产生的高频率以及高幅值的暂态电流、对断路器以及开关进行隔离操作时产生的高频的电流源、产生于回路直流电源控制操作中的过电压、产生在高压带电设备上的电磁辐射以及由于电网进行接地操作发生故障而造成的地网电位增大等。

2.2雷雨干扰人为原因以及自然原因是造成雷雨干扰的两个组成部分，在出现雷雨天气时，在电力系统进行运行的过程中出现电与磁的耦合现象，此时干扰电压就会产生于大地和系统的高压导线之间，雷雨干扰就是这个干扰电压。

电厂继电保护二次回路运行常见故障分析处理及预防电厂继电保护二次回路是电力系统中非常关键的设备，其作用是对电厂主变压器、发电机、母线等设备进行监测和保护，以保证电力系统的安全运行。

在二次回路的运行过程中，常常会出现故障，如误动、断线、接地等问题，这些故障会对电力系统的稳定性和安全性产生严重的影响。

对常见的故障进行分析处理和预防是非常必要的。

针对常见的误动问题，通常是由于二次回路中的继电器出现故障或设置参数不合理而引起的。

为了解决这个问题，首先需要对继电器进行定期维护和检修，确保其正常运行。

在设置继电器的参数时，要根据具体设备的特性和工作要求来选择合适的参数，避免因参数设置不当而导致误动。

断线是二次回路中常见的故障之一。

断线故障常常发生在二次回路中较长的导线段上，通常是由于导线老化、接触不良或者安装质量不好等原因引起。

为了解决这个问题，首先需要定期检查和维护二次回路中的导线，发现问题及时更换或修复。

在安装导线时，要严格按照规范进行操作，确保导线连接牢固可靠，避免因安装质量不好而导致断线故障的发生。

二次回路中的接地问题也经常引起故障。

在实际运行中，往往因为设备绝缘不良、接地电线接触不良或者接地电阻过大等原因引起接地故障。

为了解决这个问题，首先需要定期进行绝缘电阻测试，发现问题及时修复或更换绝缘不良的设备。

接地电线的连接要牢固可靠，确保接触良好。

对接地电阻进行定期测试，确保接地电阻在正常范围内，避免因接地电阻过大而引起接地故障。

除了以上三种常见的故障外，二次回路中还可能出现其他问题，如继电器的损坏、电缆老化、接触电阻过大等。

针对这些问题，就需要根据具体情况进行分析处理和预防。

可以定期对继电器进行测试和维修，及时更换损坏的继电器；对老化的电缆进行更换；对接触电阻过大的部件进行检查和维修等。

针对电厂继电保护二次回路运行常见故障的分析处理及预防措施包括定期维护和检修继电器，合理设置继电器的参数，定期检查和维护二次回路中的导线，确保导线连接牢固可靠，定期进行绝缘电阻测试，及时修复或更换绝缘不良的设备，确保接触良好的接地电线连接，定期测试接地电阻，及时更换损坏的继电器，更换老化的电缆，检查和维修接触电阻过大的部件等。

电厂继电保护二次回路运行常见故障分析处理及预防
电厂继电保护二次回路是保证电力系统安全稳定运行的重要组成部分，运行中常常会出现故障，如何进行故障分析处理及预防是电厂继电保护二次回路运行的关键。

本文将从故障分析、处理及预防几方面进行讨论。

一、故障分析
1. 电压故障：
（1）故障现象：电压保护动作误差大。

（2）故障原因：电源电压异常、PT接线错误。

（3）处理方法：检查电源电压是否正常，检查PT接线是否正确。

（1）故障现象：信号传输中断或失真。

（2）故障原因：接线松动、信号线受到干扰。

二、故障处理
一旦出现故障，首先要进行故障隔离，确定故障发生的位置。

可以通过手动断开回路中的保护装置，逐个检查故障发生的位置。

2. 故障修复
确定故障位置后，进行故障修复。

对于电压故障，可以检查电源电压是否正常，对于电流故障，可以检查电流传感器是否正常，对于信号故障，可以检查接线是否牢固。

3. 故障记录
在故障处理完毕后，要及时记录故障的详细情况，包括故障发生的时间、原因和处理过程等信息。

这对于后续的故障分析及预防非常重要。

三、故障预防
1. 定期检查维护
定期对电厂继电保护二次回路进行检查和维护，确保设备的正常运行。

检查内容包括接线是否牢固、设备是否正常工作等。

2. 增加备份保护
在电厂继电保护二次回路中增加备份保护，当主保护发生故障时，备份保护可以及时接管，确保电力系统的安全运行。

3. 技术培训和更新
定期进行技术培训，掌握最新的继电保护技术，及时更新设备，提升故障处理能力，预防故障的发生。

电厂继电保护二次回路运行常见故障分析处理及预防电厂继电保护二次回路是电厂正常运行的关键组成部分，它对电力系统故障进行检测和保护，保障了电厂设备和电网的安全运行。

二次回路在运行过程中常常会遇到各种故障，影响了继电保护系统的正常工作。

对电厂继电保护二次回路运行常见故障分析、处理及预防具有重要的意义。

一、常见故障分析1. 二次回路接线故障二次回路接线故障是导致继电保护系统运行异常的一个主要原因。

接线故障可能是接线头接触不良、接线松动、接线点腐蚀等情况。

当出现这些故障时，会导致保护系统误动作，无法正确切除故障，甚至对正常的运行产生不良影响。

二次回路线圈断路是继电保护系统中的常见故障之一。

线圈断路可能是由于线圈接触不良、线圈老化、线圈绝缘损坏等原因导致的。

线圈断路会导致保护系统无法接收到正确的信号，从而无法对故障进行准确切除。

二次回路中的开关故障也是造成继电保护系统异常的常见原因之一。

开关故障可能是由于开关接触不良、开关跳闸、开关烧毁等原因引起的。

开关故障会造成继电保护系统接收不到正确的信号，无法正常工作。

二、常见故障的处理当发现二次回路存在接线故障时，需要及时进行检查和修复。

首先要检查接线头的接触情况，确保接线头接触良好。

还需要检查接线点是否存在松动、腐蚀等情况，如有，需要及时进行处理，确保二次回路的正常运行。

2. 对线圈断路的处理对于二次回路的线圈断路问题，需要进行线圈的更换或修复。

首先要检查线圈的接触情况，如果发现线圈接触不良，需要及时修复。

还需要对线圈的绝缘情况进行检查，确保线圈绝缘完好，如发现线圈绝缘损坏，需要及时更换。

3. 对开关故障的处理三、预防措施1. 定期检查维护为预防二次回路的常见故障，需要对二次回路进行定期的检查和维护。

定期检查可以发现故障的早期迹象，及时进行修复和更换，避免故障扩大影响。

2. 保持二次回路干燥清洁二次回路需要保持干燥清洁，避免潮湿和灰尘对二次回路的影响。

潮湿和灰尘会对接线头和开关产生腐蚀、阻碍接触等问题，因此需要定期清洁和防潮处理。

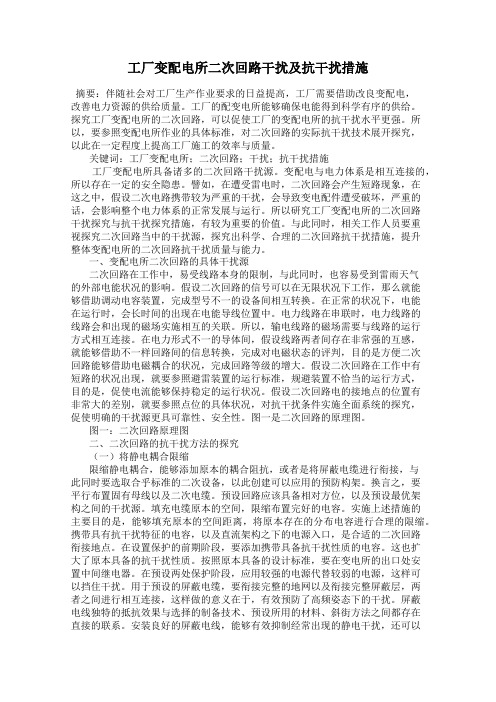

工厂变配电所二次回路干扰及抗干扰措施摘要：伴随社会对工厂生产作业要求的日益提高，工厂需要借助改良变配电，改善电力资源的供给质量。

工厂的配变电所能够确保电能得到科学有序的供给。

探究工厂变配电所的二次回路，可以促使工厂的变配电所的抗干扰水平更强。

所以，要参照变配电所作业的具体标准，对二次回路的实际抗干扰技术展开探究，以此在一定程度上提高工厂施工的效率与质量。

关键词：工厂变配电所；二次回路；干扰；抗干扰措施工厂变配电所具备诸多的二次回路干扰源。

变配电与电力体系是相互连接的，所以存在一定的安全隐患。

譬如，在遭受雷电时，二次回路会产生短路现象，在这之中，假设二次电路携带较为严重的干扰，会导致变电配件遭受破坏，严重的话，会影响整个电力体系的正常发展与运行。

所以研究工厂变配电所的二次回路干扰探究与抗干扰探究措施，有较为重要的价值。

与此同时，相关工作人员要重视探究二次回路当中的干扰源，探究出科学、合理的二次回路抗干扰措施，提升整体变配电所的二次回路抗干扰质量与能力。

一、变配电所二次回路的具体干扰源二次回路在工作中，易受线路本身的限制，与此同时，也容易受到雷雨天气的外部电能状况的影响。

假设二次回路的信号可以在无限状况下工作，那么就能够借助调动电容装置，完成型号不一的设备间相互转换。

在正常的状况下，电能在运行时，会长时间的出现在电能导线位置中。

电力线路在串联时，电力线路的线路会和出现的磁场实施相互的关联。

所以，输电线路的磁场需要与线路的运行方式相互连接。

在电力形式不一的导体间，假设线路两者间存在非常强的互感，就能够借助不一样回路间的信息转换，完成对电磁状态的评判，目的是方便二次回路能够借助电磁耦合的状况，完成回路等级的增大。

假设二次回路在工作中有短路的状况出现，就要参照避雷装置的运行标准，规避装置不恰当的运行方式，目的是，促使电流能够保持稳定的运行状况。

假设二次回路电的接地点的位置有非常大的差别，就要参照点位的具体状况，对抗干扰条件实施全面系统的探究，促使明确的干扰源更具可靠性、安全性。

电厂继电保护二次回路运行常见故障分析处理及预防电厂继电保护是保障电力系统安全稳定运行的重要手段，它能够对电力系统的故障进行快速、准确的检测，切断故障电路，保护电力设备和人身安全。

但是，在电厂继电保护二次回路运行过程中，也会出现各种故障和问题，下面就对常见故障进行分析处理及预防。

一、二次回路接线故障二次回路接线故障是电厂继电保护常见的故障之一，主要表现为二次回路的电源、信号和地线接线存在问题，导致保护装置不能正常工作。

针对这种故障，需要对继电保护的二次回路进行全面检查，查找接线问题并及时解决。

在预防接线故障方面，应该重视施工人员的技能培训和实践能力，完善施工流程，保障施工和调试的质量。

同时，在设备运行过程中，要定期对继电保护的二次回路进行检查和维护，确保接线的可靠性和稳定性。

二次回路开路故障是指二次回路中的电源或信号线路发生开路现象，使保护装置无法正常工作。

这种故障主要由接线问题、绝缘老化等原因造成，一旦发生应该采取及时的检查和维修措施。

预防二次回路开路故障，首先应该加强设备维护，定期检查二次回路的电源、信号线路，及时发现问题并加以解决。

其次，在接线过程中要注意质量控制，保证接线的质量和可靠性。

另外，应该选用优质的接线材料和设备，提高设备的可靠性和稳定性。

三、防护漏电流偏差故障防护漏电流偏差故障是指相邻回路防护设备接线出现误接或错位，导致防护漏电流偏差过大的故障。

这种故障容易被忽略，但是会严重影响电力系统的安全运行，应予以重视。

对于防护漏电流偏差故障，应该加强检查和维护工作，定期对继电保护进行回路测试，确保防护装置的精度和准确性。

另外，加强培训，提高施工人员技能，保证施工质量，防止设备接线误操作，降低故障发生率。

四、绝缘老化故障电厂继电保护二次回路运行中，也常常会出现绝缘老化故障，主要由于环境因素、设备老化等原因引起，会使得二次回路的绝缘性能下降，导致设备的安全性能下降，应该及时进行维修和更换。

预防绝缘老化故障，应该加强设备维护，对继电保护的二次回路定期进行检查和维护，及时更换老化的接线和设备，保证设备的绝缘性能。

发电厂继电保护二次回路抗干扰措施摘要：电力系统是必须的，但也存在巨大威胁。

雷击可能导致电力系统短路等问题，产生暂态干扰进入继电保护系统，导致数据出错或死机，甚至造成绝缘损坏和电力元器件的安全问题。

需要关注二次回路的干扰问题与措施，以维护电力系统的正常运行。

关键词：发电厂；继电保护；二次回路；抗干扰措施引言作为电力系统中的重要组成部分，继电保护装置的健康状态直接关系着整个电力系统的正常运行。

据对目前继电保护事故的统计发现，二次回路干扰占有重要比例，即继电保护装置自身的干扰。

由于继电保护装置的高速、灵敏、精确、可靠，继电保护电路具有较强的耐干扰能力。

但在实际运行中，二次回路干扰仍然是发生继电保护误动的主要原因之一。

为此，研究继电保护装置二次干扰源及干扰措施具有重要的意义。

在具体实践中，可采取有效方式降低继电保护装置的二次回路干扰，如增加滤波电容与阻抗、减小二次回路的长度、提高二次回路的阻抗等，以使继电保护装置有效工作，保证电力系统的正常稳定运行。

1发电厂干扰源电气设备中的导线通常会按照一次电缆和二次电缆进行分层布置，并且通常还会采用一排排的捆扎方式进行布线。

这种布置方式可以使电缆比较整齐、美观，而且方便维修和检查。

但是，这种布置方式也存在一些潜在的问题。

电缆线圈式捆绑会导致导线之间耦合感应，产生干扰。

高电压、大电流导线会更严重干扰，导致设备性能降级或故障无法正常工作。

这是电气工程最常见的干扰模式之一。

发电站的接地部件或避雷器遭受雷击时，会导致雷电波在电气设备中产生二次放电，误动继电保护和烧坏设备。

高压断路器的合分闸操作容易发生电弧闪络，产生高频阻尼振荡，对附近保护设备产生高频干扰。

接地故障会导致地网电位升高，产生电位差，幅值由接地电阻和入地电流的大小决定，按规程最大值每千安故障电压10V。

电压较高的长电缆的跳闸回路，存在分布电容较大的电缆芯线间，随着线路容抗增大，线圈电压会高于释放电压引起保护误动。

发电厂继电保护二次回路抗干扰措施摘要：电力系统是维持人们正常工作和生活的必须，然而，电力系统也是存在巨大危险与威胁的组织。

一旦受到雷击，很有可能导致电力系统出现短路等问题。

当电力系统出现故障的时候，就会进行各种错误的操作，产生暂态干扰电压，通过相应的途径进入到继电保护系统中，有可能出现数据出错或者是死机的现象，从而影响了继电保护系统的正常运转。

如果出现更加严重的故障，则有可能损坏二次回路的绝缘以及保护庄重中的电力元器件，造成严重的安全问题。

主要对继电保护二次回路的干扰问题与措施进行了简要的分析与概述。

关键词：发电厂；继电保护；二次回路；抗干扰措施继电保护装置作为电力系统的重要组成部分，其健康状态直接关系着整个电力系统正常运行，根据对目前继电保护事故的统计发现，二次回路干扰占有重大比例，因此对继电保护二次干扰源及干扰措施的研究具有重要的意义。

1.发电厂干扰源发电厂电气设备导线按照一次电缆，二次电缆分层布置，通常都会一排排的捆扎。

这样做确实有不可替代的好处，可以使电缆整齐美观、便于固定以及维修检查，但是也有无法避免的问题。

电缆进行这种线圈式捆绑，会使得设备电缆的导线之间存在不同程度的耦合感应作用，产生干扰。

一次导线因为电压等级高，电流大，会产生更大的干扰。

这种干扰严重的时候会导致设备性能降级甚至是设备功能故障，无法正常工作。

电缆中导线之间耦合而产生干扰，是电气工程中最常见的干扰模式之一。

当发电厂的接地部件或避雷器遭受雷击时，雷电波在释放过程中折射、反射，在电气设备中传导，发生二次放电，很容易导致继电保护装置误动作甚至烧坏灵敏设备。

发电厂高压断路器合分闸操作时，在断路器的两个触点间就会产生电弧闪络，形成高频阻尼振荡波，出现高频电流，特别是在空载线路合分闸过程中，因为电容效应，电弧很容易发生重燃。

高频电流通过接地电容流入地网，将引起地电位的波动。

高频电流通过一次母线时，将在母线周围感应很强的电场和磁场，从而对附近二次回路和保护设备产生高频干扰，发电厂内发生单相多相接地故障时，在发电厂地网中和大地中流过不同程度接地故障电流，使得地网电位升高，不同地点产生电位差，该电位的幅值决定于地网接地电阻及入地电流的大小，按我国有关规程规定其最大值可达每千安故障电压10V。

摘要：随着我国近些年来经济的不断发展，各行各业都取得了突飞猛进的成果。

电力行业作为我国的支柱产业，为我国的经济发展和民族复兴做出了卓越的贡献。

但是随着电力行业的发展不是一帆风顺的，在发展过程中总会遇到各种各样的问题，而其中发电厂继电保护设备二次回路的干扰问题一直困扰着我国的电力行业。

本文主要就发电厂继电保护设备二次回路的干扰问题以及解决措施进行阐述。

关键词：继电保护设备；二次回路；干扰；处理措施电力部门一直是我国重点发展和关注的部门，对于电力发展过程中的各种问题一直在不间断的进行努力克服，尤其是对于发电厂的各种问题，我国格外的重视。

针对于发电厂继电保护设备二次回路的干扰问题，我国为此一直在不断的进行研究和讨论，而且针对于这种问题的实践活动一直在实行，目前来看已经取得了一定的成果。

一、发电厂干扰问题（一）发电厂继电保护设备二次回路的干扰模式经过了多年来对于发电厂继电保护设备二次回路的干扰问题的研究和探讨，目前发现的发电厂继电保护设备二次回路的干扰模式主要有三种：传导、辐射、感应和耦合[1]。

其中传导干扰模式应用范围最为广泛，通过介质可以将信号从一个导体传导至另一个导体，造成导体之间信号混乱，整个电力网络瘫痪。

而辐射干扰模式就是干扰源通过空间就可以将信号耦合到其他部件上，而感应干扰模式就是由于不同导体之间相互运动，从而导致磁场或者电场紊乱，信号网络瘫痪，因此又可以详细分为电场感应与磁场感应两种情况[2]。

这三种干扰模式只是在整个发电厂继电保护设备二次回路的干扰模式中最为常见的三种，而二次回路的干扰传播途径极为广泛，可以通过许多介质进行信号干扰，而且干扰方式多种多样，所以电场工作人员要重视二次回路的干扰问题，积极进行信号防护措施的改进和完善。

（二）发电厂继电保护设备二次回路的干扰源我国的电厂中的电力设备一般都是大型设备，往往一个设备就要有数捆导线来为其服务，虽然将电线进行捆绑之后进行整齐排放可以在一定程度上解决工作环境散乱的问题，而且一旦发现设备出现故障，可以及时通过电线查找出问题的源头，这样就整洁又便于解决工作问题，不失为一个好的方法。
