电气二次回路的基本知识

电气二次回路40条知识问答1、计算机构成保护与原有继电保护有何区别？主要区别在于原有的保护输入是电流、电压信号，直接在模拟量之间进行比较处理，使模拟量与装置中给定阻力矩进行比较处理。

而计算机只能作数字运算或逻辑运算。

因此，首先要求将输入的模拟量电流、电压的瞬间值变换位离散的数字量，然后才能送计算机的中央处理器，按规定算法和程序进行运算，且将运算结果随时与给定的数字进行比较，最后作出是否跳闸的判断。

2、零序电流保护的各段保护范围是如何划分的？零序电流I段躲过本线路末端接地短路流经保护的最大零序电流整定；不能保护线路的全长，但不应小于被保护线路全长的15%～20%；零序II段一般保护线路的全长，并延伸到相邻线路的I段范围内，并与之配合。

零序III段是I，II段的后备段，并与相邻线路配合。

3、什么是重合闸的后加速？当线路发生故障时，保护按整定值动作，线路开关断开，重合闸马上动作。

若是瞬时性故障，在线路开关断开后，故障消失，重合成功，线路恢复供电；若是永久性故障，重合后，保护时间元件被退出，使其变为0秒跳闸，这便是重合闸动作后故障未消失加速跳闸，跳闸切除故障点。

4、错误操作隔离开关后应如何处理？（1）错拉隔离开关时，刀闸刚离开静触头便发生电弧，这时立即合上，就可以消弧，避免事故，若刀闸已全部拉开，则不许将误拉的刀闸再合上；（2）错拉隔离开关时，即使合错，甚至在合闸时发生电弧，也不准再拉开，因为带负荷刀闸会造成三相弧光短路。

5、什么叫R、L、C并联谐振？电阻、电感和电容相并联的电路，在一定频率的正弦电源作用下，出现电路端电压和总电流同相，整个电路呈阻性的特殊状态，这个状态叫并联谐振。

6、距离保护的起动元件采用负序、零序增量元件有何有点？（1）灵敏度高；（2）可见做振荡闭锁装置的起动元件；（3）在电压二次回路断线时不会误动；（4）对称分量的出现于故障的相别无关，故起动元件可采用单个继电器，因此比较简单。

7、对控制开关的检查项目及其内容有哪些？对控制开关的检查内容有：（1）外壳清洁无油垢，完整无损；（2）安装应牢固，操作时不活动；（3）密封盖密封良好；（4）各接线头联接应牢固，不松动，不锈蚀；（5）转动灵活，位置正确，接触良好；（6）打开密封盖，用手电筒照着检查，内部应清洁，润滑油脂不干燥，接触点无烧损。

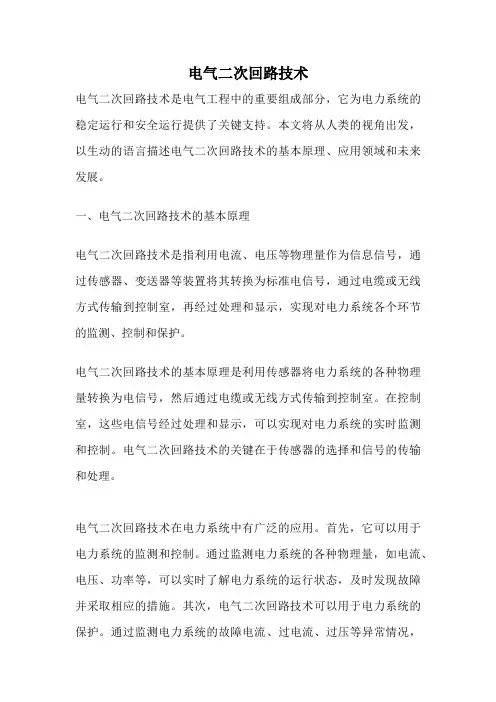

电气二次回路技术电气二次回路技术是电气工程中的重要组成部分，它为电力系统的稳定运行和安全运行提供了关键支持。

本文将从人类的视角出发，以生动的语言描述电气二次回路技术的基本原理、应用领域和未来发展。

一、电气二次回路技术的基本原理电气二次回路技术是指利用电流、电压等物理量作为信息信号，通过传感器、变送器等装置将其转换为标准电信号，通过电缆或无线方式传输到控制室，再经过处理和显示，实现对电力系统各个环节的监测、控制和保护。

电气二次回路技术的基本原理是利用传感器将电力系统的各种物理量转换为电信号，然后通过电缆或无线方式传输到控制室。

在控制室，这些电信号经过处理和显示，可以实现对电力系统的实时监测和控制。

电气二次回路技术的关键在于传感器的选择和信号的传输和处理。

电气二次回路技术在电力系统中有广泛的应用。

首先，它可以用于电力系统的监测和控制。

通过监测电力系统的各种物理量，如电流、电压、功率等，可以实时了解电力系统的运行状态，及时发现故障并采取相应的措施。

其次，电气二次回路技术可以用于电力系统的保护。

通过监测电力系统的故障电流、过电流、过压等异常情况，可以及时断开故障电路，保护电力设备的安全运行。

此外，电气二次回路技术还可以用于电力系统的测量和计量，确保电力系统的计量准确性。

三、电气二次回路技术的未来发展随着现代电力系统的不断发展和变革，电气二次回路技术也在不断创新和进步。

未来，电气二次回路技术将更加智能化和自动化。

通过引入先进的传感器和控制算法，电气二次回路技术可以实现对电力系统的智能监测和控制，提高电力系统的可靠性和安全性。

同时，电气二次回路技术还将与其他领域的技术相结合，如人工智能、大数据等，实现对电力系统的智能化管理和优化运行。

电气二次回路技术是电力系统运行和管理的重要手段，它能够实现对电力系统的实时监测、控制和保护。

随着技术的不断进步，电气二次回路技术将发挥越来越重要的作用，并为电力系统的安全、稳定运行提供更加可靠的支持。

二次回路基本知识讲课内容：一、了解一次设备和二次设备的基本概念。

二、了解二次回路的工作任务和主要内容。

三、了解二次回路原理接线图、展开接线图、安装接线图的作用与特点。

四、掌握二次设备的图形符号、文字符号和回路标号及元器件的常用表示方法。

五、掌握阅读二次回路图的基本方法六、简述二次回路的重要性变配电所的操作电源及测量控制信号回路讲课内容：一、了解一下变配电所的操作电源二、掌握断路器的控制回路、电气测量、信号回路的基本知识。

一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。

变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。

一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。

由变配电所一次设备组成的整体称为变配电所一次部分。

二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。

由变配电所二次设备组成的整体称为变配电所二次部分。

一次回路又称为一次接线是将一次设备相互连接而形成的电路。

二次回路又称为二次接线是将二次设备相互连接而形成的电路。

包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。

二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。

二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。

a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。

b、信号系统信号系统是由信号发送机构、信号接受显示元件及其网络构成。

二次回路的基本知识一：基本概念为满足电力生产和电力系统安全经济的需要，发电厂和变电所中配置了各种电气设备，其主要任务是生产和输送分配电能、启停机组、调整负荷、切换设备和线路、监视主要设备的工作、迅速消除故障等.根据所起作用的不同，可将电气设备分为一次设备和二次设备. 1、一次设备：直接生产、转换和输配电能的设备，称为一次设备。

主要有以下几种：（1）、进行电能生产和转换的设备，如发电机将机械能转换为电能，变压器将电压升高或降低来满足输配电的需要,电动机将电能转换为机械能.（2）、用于正常或事故时，接通和断开电路的开关设备，如断路器、隔离开关、熔断器、接触器等。

(3)、限制电流和防御过电压的设备,如限制故障电流的限流电抗器，限制过电压的避雷器，保护输电线路免受雷击的避雷线等。

（4）、载流导体及其绝缘设备，如裸导体母线、架空线、电缆、绝缘子、穿墙套管等. （5）、仪用互感器，如电流互感器和电压互感器，分别将电路中的大电流变成小电流、高电压变成低电压，供给测量仪表和保护装置使用.（6）、接地装置。

接地装置用来保证电力系统正常工作或保护人身安全，前者为工作接地，后者为保护接地。

2、二次设备：对一次设备和系统运行状态进行测量、控制、监视和保护的设备,称为二次设备,主要有以下几种：（1）、测量表计,如电压表、电流表、功率表和电能表等,用来监视、测量电路的电压、电流、功率、电能等。

（2）、继电保护及自动装置。

继电保护的作用是当发生故障时，作用于断路器跳闸,将故障切除.自动装置用于实现发电厂的自动并列、发电机自动调节励磁、电力系统频率自动调节、输电线路自动重合闸、备用电源自动投入等。

（3)、直流电源设备，如直流发电机组、整流装置、蓄电磁组,用作直流操作、保护、监测设备的直流电源，以及事故照明用电等。

（4)、控制装置和信号装置，如实现配电装置中断路器合闸、跳闸的按钮等操作电器，断路器的位置信号灯、主控制室中用于反映电气设备状态的中央信号装置等。

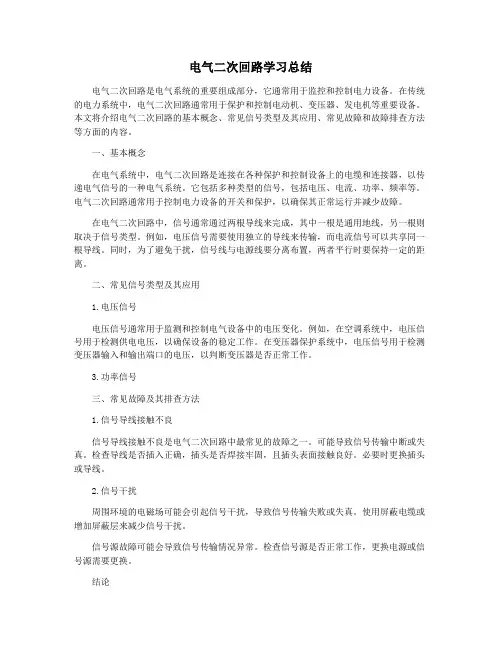

电气二次回路学习总结电气二次回路是电气系统的重要组成部分，它通常用于监控和控制电力设备。

在传统的电力系统中，电气二次回路通常用于保护和控制电动机、变压器、发电机等重要设备。

本文将介绍电气二次回路的基本概念、常见信号类型及其应用、常见故障和故障排查方法等方面的内容。

一、基本概念在电气系统中，电气二次回路是连接在各种保护和控制设备上的电缆和连接器，以传递电气信号的一种电气系统。

它包括多种类型的信号，包括电压、电流、功率、频率等。

电气二次回路通常用于控制电力设备的开关和保护，以确保其正常运行并减少故障。

在电气二次回路中，信号通常通过两根导线来完成，其中一根是通用地线，另一根则取决于信号类型。

例如，电压信号需要使用独立的导线来传输，而电流信号可以共享同一根导线。

同时，为了避免干扰，信号线与电源线要分离布置，两者平行时要保持一定的距离。

二、常见信号类型及其应用1.电压信号电压信号通常用于监测和控制电气设备中的电压变化。

例如，在空调系统中，电压信号用于检测供电电压，以确保设备的稳定工作。

在变压器保护系统中，电压信号用于检测变压器输入和输出端口的电压，以判断变压器是否正常工作。

3.功率信号三、常见故障及其排查方法1.信号导线接触不良信号导线接触不良是电气二次回路中最常见的故障之一。

可能导致信号传输中断或失真。

检查导线是否插入正确，插头是否焊接牢固，且插头表面接触良好。

必要时更换插头或导线。

2.信号干扰周围环境的电磁场可能会引起信号干扰，导致信号传输失败或失真。

使用屏蔽电缆或增加屏蔽层来减少信号干扰。

信号源故障可能会导致信号传输情况异常。

检查信号源是否正常工作，更换电源或信号源需要更换。

结论。
