电气二次回路的基本知识(1)

电气二次图的分类电气二次图的基础知识控制回路由控制开关与控制对象（如断路器、隔离开关）的传送机构及执行（或操作）机构组成。

其作用是对一次设备进行“分”、“合”操作，以满足改变系统运行方式及故障处理的要求。

例如，开关柜的V S1断路器分合闸控制回路。

控制回路分类1、按照自动化程度划分：手动控制和自动控制；2、按照控制距离划分：就地控制和远方控制；3、按照控制方式划分：分散控制和集中控制；4、按照操作电源性质划分：直流控制和交流控制；5、按照操作电源电压和电流划分：强电控制和弱电控制。

强电控制采用较高的电压（110V，220V）和较大电流（交流5A），弱电控制采用较低的电压（直流60V以下）和较小的电流（交流0.5-1A）。

信号回路由信号发送机构、传送机构和信号继电器等构成。

其作用是准确、及时地反映相应一、二次设备的工作状态，为运维人员提供操作、调节和处理故障的可靠依据。

例如，开关柜信号灯指示回路。

信号回路分类1、按照信号性质分：事故信号、预告信号、指挥信号和位置信号；2、按照信号显示方式分：灯光信号和音响信号；3、按照信号复归方式分：手动复归和自动复归。

测量回路由各种测量仪表及其相关回路组成。

作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况。

分析电能质量、计算经济指标、了解系统潮流等主要依据。

调节回路根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。

继电保护和自动装置回路自动判断一次设备的运行状态，在系统发生故障或异常运行时，自动跳开断路器（切除故障）或发出异常运行信号，故障或异常消失后，快速投入断路器，恢复系统正常运行。

操作电源系统由电源设备和供电网络组成。

直流、交流电源系统。

其作用主要是给控制、保护、信号等回路提供工作电源与操作电源。

■电气二次图中的常见元器件■常用电气图形符号■常用电气图形说明：图纸一般配有设备表。

不同图纸，符号不一定完全正规，以实际图纸为准！■电气二次图的识读原理图原理图：用来表示二次接线各元件（仪表、继电器、信号装置、自动装置及控制开关等设备）电气联系及工作原理的电气回路图。

二次回路基本知识讲课内容：一、了解一次设备和二次设备的基本概念。

二、了解二次回路的工作任务和主要内容。

三、了解二次回路原理接线图、展开接线图、安装接线图的作用与特点。

四、掌握二次设备的图形符号、文字符号和回路标号及元器件的常用表示方法。

五、掌握阅读二次回路图的基本方法六、简述二次回路的重要性变配电所的操作电源及测量控制信号回路讲课内容：一、了解一下变配电所的操作电源二、掌握断路器的控制回路、电气测量、信号回路的基本知识。

一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。

变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。

一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。

由变配电所一次设备组成的整体称为变配电所一次部分。

二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。

由变配电所二次设备组成的整体称为变配电所二次部分。

一次回路又称为一次接线是将一次设备相互连接而形成的电路。

二次回路又称为二次接线是将二次设备相互连接而形成的电路。

包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。

二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。

二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。

a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。

b、信号系统信号系统是由信号发送机构、信号接受显示元件及其网络构成。

二次回路的基本知识一：基本概念为满足电力生产和电力系统安全经济的需要，发电厂和变电所中配置了各种电气设备，其主要任务是生产和输送分配电能、启停机组、调整负荷、切换设备和线路、监视主要设备的工作、迅速消除故障等.根据所起作用的不同，可将电气设备分为一次设备和二次设备. 1、一次设备：直接生产、转换和输配电能的设备，称为一次设备。

主要有以下几种：（1）、进行电能生产和转换的设备，如发电机将机械能转换为电能，变压器将电压升高或降低来满足输配电的需要,电动机将电能转换为机械能.（2）、用于正常或事故时，接通和断开电路的开关设备，如断路器、隔离开关、熔断器、接触器等。

(3)、限制电流和防御过电压的设备,如限制故障电流的限流电抗器，限制过电压的避雷器，保护输电线路免受雷击的避雷线等。

（4）、载流导体及其绝缘设备，如裸导体母线、架空线、电缆、绝缘子、穿墙套管等. （5）、仪用互感器，如电流互感器和电压互感器，分别将电路中的大电流变成小电流、高电压变成低电压，供给测量仪表和保护装置使用.（6）、接地装置。

接地装置用来保证电力系统正常工作或保护人身安全，前者为工作接地，后者为保护接地。

2、二次设备：对一次设备和系统运行状态进行测量、控制、监视和保护的设备,称为二次设备,主要有以下几种：（1）、测量表计,如电压表、电流表、功率表和电能表等,用来监视、测量电路的电压、电流、功率、电能等。

（2）、继电保护及自动装置。

继电保护的作用是当发生故障时，作用于断路器跳闸,将故障切除.自动装置用于实现发电厂的自动并列、发电机自动调节励磁、电力系统频率自动调节、输电线路自动重合闸、备用电源自动投入等。

（3)、直流电源设备，如直流发电机组、整流装置、蓄电磁组,用作直流操作、保护、监测设备的直流电源，以及事故照明用电等。

（4)、控制装置和信号装置，如实现配电装置中断路器合闸、跳闸的按钮等操作电器，断路器的位置信号灯、主控制室中用于反映电气设备状态的中央信号装置等。

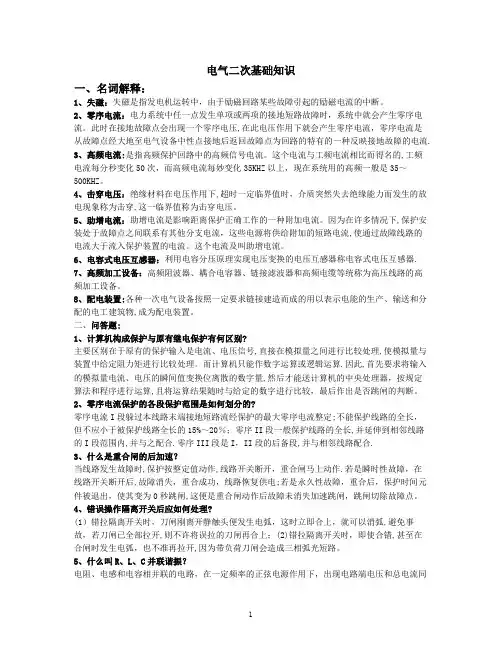

电气二次基础知识一、名词解释：1、失磁：失磁是指发电机运转中，由于励磁回路某些故障引起的励磁电流的中断。

2、零序电流：电力系统中任一点发生单项或两项的接地短路故障时，系统中就会产生零序电流。

此时在接地故障点会出现一个零序电压,在此电压作用下就会产生零序电流，零序电流是从故障点经大地至电气设备中性点接地后返回故障点为回路的特有的一种反映接地故障的电流.3、高频电流:是指高频保护回路中的高频信号电流。

这个电流与工频电流相比而得名的,工频电流每分秒变化50次，而高频电流每妙变化35KHZ以上，现在系统用的高频一般是35～500KHZ。

4、击穿电压：绝缘材料在电压作用下,超时一定临界值时，介质突然失去绝缘能力而发生的放电现象称为击穿,这一临界值称为击穿电压。

5、助增电流：助增电流是影响距离保护正确工作的一种附加电流。

因为在许多情况下,保护安装处于故障点之间联系有其他分支电流，这些电源将供给附加的短路电流,使通过故障线路的电流大于流入保护装置的电流。

这个电流及叫助增电流。

6、电容式电压互感器：利用电容分压原理实现电压变换的电压互感器称电容式电压互感器.7、高频加工设备：高频阻波器、耦合电容器、链接滤波器和高频电缆等统称为高压线路的高频加工设备。

8、配电装置:各种一次电气设备按照一定要求链接建造而成的用以表示电能的生产、输送和分配的电工建筑物,成为配电装置。

二、问答题:1、计算机构成保护与原有继电保护有何区别?主要区别在于原有的保护输入是电流、电压信号,直接在模拟量之间进行比较处理,使模拟量与装置中给定阻力矩进行比较处理。

而计算机只能作数字运算或逻辑运算.因此,首先要求将输入的模拟量电流、电压的瞬间值变换位离散的数字量,然后才能送计算机的中央处理器，按规定算法和程序进行运算,且将运算结果随时与给定的数字进行比较，最后作出是否跳闸的判断。

2、零序电流保护的各段保护范围是如何划分的?零序电流I段躲过本线路末端接地短路流经保护的最大零序电流整定;不能保护线路的全长，但不应小于被保护线路全长的15%～20％；零序II段一般保护线路的全长,并延伸到相邻线路的I段范围内,并与之配合.零序III段是I，II段的后备段,并与相邻线路配合.3、什么是重合闸的后加速？当线路发生故障时,保护按整定值动作,线路开关断开，重合闸马上动作.若是瞬时性故障，在线路开关断开后,故障消失，重合成功，线路恢复供电;若是永久性故障，重合后，保护时间元件被退出，使其变为0秒跳闸,这便是重合闸动作后故障未消失加速跳闸，跳闸切除故障点。

基本知识讲课内容：1、二次回路基础知识（二次回路内容、二次回路图分类、常用符号及元器件表示方式，变配电所二次设备布置）2、继电保护的基础知识（继电保护的基本任务、对继电保护的基本要球、继电保护的基本工作原理及构成、继电器的基本原理及分类、互感器的极性、方向、误差、接线）3、结合公司装置及技术说明书讲解公司装置是如何实现继电保护的基本任务，满足继电保护的基本要求的；公司装置中使用的继电器的类型；互感器的各种接线方式如何在公司装置上实现讲课要求：1、了解二次回路的基本知识2 、掌握继电保护的基础知识3、针对讲课内容出相应的习题，10 道左右二次回路基本知识一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。

变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。

一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。

由变配电所一次设备组成的整体称为变配电所一次部分。

二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。

由变配电所二次设备组成的整体称为变配电所二次部分。

一次回路又称为一次接线是将一次设备相互连接而形成的电路。

二次回路又称为二次接线是将二次设备相互连接而形成的电路。

包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。

二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。

二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。

二次回路基础知识目录一、基本概念 (3)1.1 什么是二次回路 (4)1.2 二次回路的作用 (5)1.3 二次回路的分类 (6)二、二次回路图 (7)2.1 电气图的基本概念 (8)2.2 二次回路图的表示方法 (10)2.3 二次回路图的基本符号 (11)三、电流互感器 (12)3.1 电流互感器的功能 (13)3.2 电流互感器的结构 (14)3.3 电流互感器的接线方式 (16)四、电压互感器 (17)4.1 电压互感器的功能 (18)4.2 电压互感器的结构 (19)4.3 电压互感器的接线方式 (20)五、断路器 (21)5.1 断路器的功能 (22)5.2 断路器的结构 (23)5.3 断路器的操作与保护 (24)六、隔离开关 (25)6.1 隔离开关的功能 (26)6.2 隔离开关的结构 (27)6.3 隔离开关的操作与保护 (28)七、互感器与开关电器的二次回路 (29)7.1 互感器在二次回路中的作用 (31)7.2 开关电器在二次回路中的作用 (33)八、二次回路的接线 (34)8.1 接线的类型与特点 (35)8.2 接线的原则与注意事项 (37)九、二次回路的接地 (38)9.1 接地的目的与要求 (39)9.2 接地的方式与注意事项 (40)十、二次回路的维护与故障处理 (41)10.1 二次回路的维护保养 (43)10.2 二次回路故障的处理方法 (44)十一、二次回路设计原则与实例 (45)11.1 设计原则与步骤 (47)11.2 实例分析 (49)一、基本概念二次回路定义：二次回路是电力系统中的低压电路系统，用于实现电气设备的控制、保护、测量和信号传输等功能。

它主要由各种电气元件（如开关、互感器、继电器、测量仪表等）以及连接这些元件的导线组成。

二次回路的作用：二次回路在电力系统中扮演着至关重要的角色。

其主要作用包括实时监测电力系统运行状态，提供设备控制信号，实现电力系统的自动控制和保护，保障电力系统的安全稳定运行。
