电气二次回路的基本知识

电气二次图的分类电气二次图的基础知识控制回路由控制开关与控制对象（如断路器、隔离开关）的传送机构及执行（或操作）机构组成。

其作用是对一次设备进行“分”、“合”操作，以满足改变系统运行方式及故障处理的要求。

例如，开关柜的V S1断路器分合闸控制回路。

控制回路分类1、按照自动化程度划分：手动控制和自动控制；2、按照控制距离划分：就地控制和远方控制；3、按照控制方式划分：分散控制和集中控制；4、按照操作电源性质划分：直流控制和交流控制；5、按照操作电源电压和电流划分：强电控制和弱电控制。

强电控制采用较高的电压（110V，220V）和较大电流（交流5A），弱电控制采用较低的电压（直流60V以下）和较小的电流（交流0.5-1A）。

信号回路由信号发送机构、传送机构和信号继电器等构成。

其作用是准确、及时地反映相应一、二次设备的工作状态，为运维人员提供操作、调节和处理故障的可靠依据。

例如，开关柜信号灯指示回路。

信号回路分类1、按照信号性质分：事故信号、预告信号、指挥信号和位置信号；2、按照信号显示方式分：灯光信号和音响信号；3、按照信号复归方式分：手动复归和自动复归。

测量回路由各种测量仪表及其相关回路组成。

作用是指示或记录一次设备和系统的运行参数，以便运行人员掌握一次系统的运行情况。

分析电能质量、计算经济指标、了解系统潮流等主要依据。

调节回路根据一次设备运行参数的变化，实时在线调节一次设备的工作状态，以满足运行要求。

继电保护和自动装置回路自动判断一次设备的运行状态，在系统发生故障或异常运行时，自动跳开断路器（切除故障）或发出异常运行信号，故障或异常消失后，快速投入断路器，恢复系统正常运行。

操作电源系统由电源设备和供电网络组成。

直流、交流电源系统。

其作用主要是给控制、保护、信号等回路提供工作电源与操作电源。

■电气二次图中的常见元器件■常用电气图形符号■常用电气图形说明：图纸一般配有设备表。

不同图纸，符号不一定完全正规，以实际图纸为准！■电气二次图的识读原理图原理图：用来表示二次接线各元件（仪表、继电器、信号装置、自动装置及控制开关等设备）电气联系及工作原理的电气回路图。

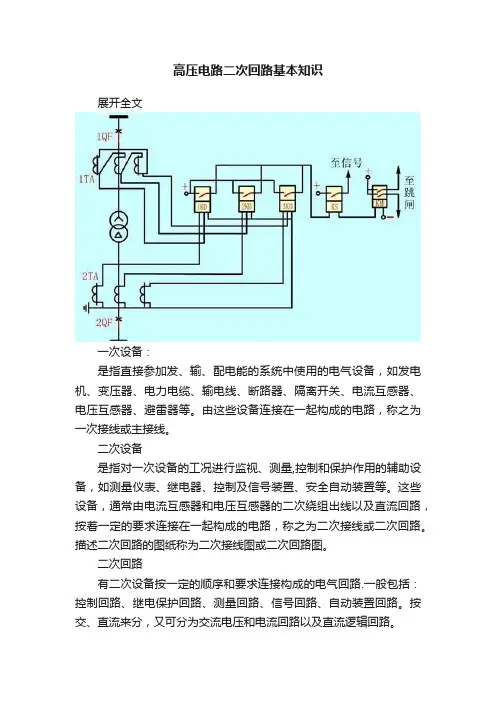

高压电路二次回路基本知识展开全文一次设备：是指直接参加发、输、配电能的系统中使用的电气设备，如发电机、变压器、电力电缆、输电线、断路器、隔离开关、电流互感器、电压互感器、避雷器等。

由这些设备连接在一起构成的电路，称之为一次接线或主接线。

二次设备是指对一次设备的工况进行监视、测量,控制和保护作用的辅助设备，如测量仪表、继电器、控制及信号装置、安全自动装置等。

这些设备，通常由电流互感器和电压互感器的二次绕组出线以及直流回路，按着一定的要求连接在一起构成的电路，称之为二次接线或二次回路。

描述二次回路的图纸称为二次接线图或二次回路图。

二次回路有二次设备按一定的顺序和要求连接构成的电气回路.一般包括：控制回路、继电保护回路、测量回路、信号回路、自动装置回路。

按交、直流来分，又可分为交流电压和电流回路以及直流逻辑回路。

原理接线图：一、二次设备画在一起，对所有设备有一个完整的概念展开接线图：将交流回路与直流回路分开表示。

同一元件的线圈和触点用相同的符号表示，阅读顺序是：1、先交流回路后直流回路2、直流电流的流通方向是从左到右3、元件的动作顺序是：从上到下，从左到右安装接线图：接线安装时所用，包括屏面布置图、屏背面接线图和端子排图从事二次回路施工的工作人员，都必须熟悉二次回路的原理，充分理解设计图纸的意图，正确方法读懂二次回路图，认真检查二次设备的质量、有效施工确保二次回路的正确。

符号说明图形符号u次回路图中的图形符号、文字标号和回路标号都有国家的统一规定。

u其图形符号和文字标号用以表示和区别二次回路图中的电气设备； u其回路标号用以区别电气设备间相互连接的各种回路。

u在二次回路图中，所有断路器和继电器的触点，都按照它们在正常状态时的位置来表示。

所谓正常位置是指断路器和继电器的线圈未通电无电压、无外力时，它们的触点（对断路器系指其辅助触点）所处的状态。

如：继电器常开触点（动合触点）。

二次回路常用标准图形文字符号：文字标号直流回路数字标号交流回路数字标号小母线数字标号图线的布置：横平竖直尽可能减少交叉和弯折电路或元件的布局：功能布局法：大部分电气图，如系统图、电路图、逻辑图位置布局法：接线图、电缆配置图、屏面布置图看二次回路图的基本方法看图的要领：先交流，后直流；交流看电源，直流找线圈；抓住触点不放松，一个一个全查清。

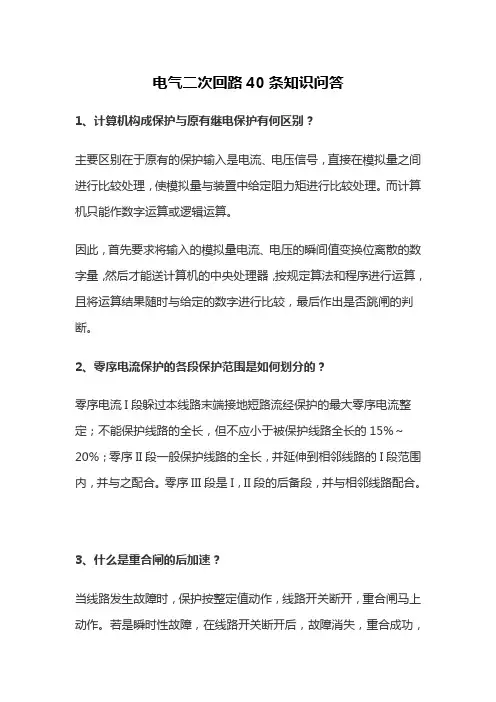

电气二次回路40条知识问答1、计算机构成保护与原有继电保护有何区别？主要区别在于原有的保护输入是电流、电压信号，直接在模拟量之间进行比较处理，使模拟量与装置中给定阻力矩进行比较处理。

而计算机只能作数字运算或逻辑运算。

因此，首先要求将输入的模拟量电流、电压的瞬间值变换位离散的数字量，然后才能送计算机的中央处理器，按规定算法和程序进行运算，且将运算结果随时与给定的数字进行比较，最后作出是否跳闸的判断。

2、零序电流保护的各段保护范围是如何划分的？零序电流I段躲过本线路末端接地短路流经保护的最大零序电流整定；不能保护线路的全长，但不应小于被保护线路全长的15%～20%；零序II段一般保护线路的全长，并延伸到相邻线路的I段范围内，并与之配合。

零序III段是I，II段的后备段，并与相邻线路配合。

3、什么是重合闸的后加速？当线路发生故障时，保护按整定值动作，线路开关断开，重合闸马上动作。

若是瞬时性故障，在线路开关断开后，故障消失，重合成功，线路恢复供电；若是永久性故障，重合后，保护时间元件被退出，使其变为0秒跳闸，这便是重合闸动作后故障未消失加速跳闸，跳闸切除故障点。

4、错误操作隔离开关后应如何处理？（1）错拉隔离开关时，刀闸刚离开静触头便发生电弧，这时立即合上，就可以消弧，避免事故，若刀闸已全部拉开，则不许将误拉的刀闸再合上；（2）错拉隔离开关时，即使合错，甚至在合闸时发生电弧，也不准再拉开，因为带负荷刀闸会造成三相弧光短路。

5、什么叫R、L、C并联谐振？电阻、电感和电容相并联的电路，在一定频率的正弦电源作用下，出现电路端电压和总电流同相，整个电路呈阻性的特殊状态，这个状态叫并联谐振。

6、距离保护的起动元件采用负序、零序增量元件有何有点？（1）灵敏度高；（2）可见做振荡闭锁装置的起动元件；（3）在电压二次回路断线时不会误动；（4）对称分量的出现于故障的相别无关，故起动元件可采用单个继电器，因此比较简单。

7、对控制开关的检查项目及其内容有哪些？对控制开关的检查内容有：（1）外壳清洁无油垢，完整无损；（2）安装应牢固，操作时不活动；（3）密封盖密封良好；（4）各接线头联接应牢固，不松动，不锈蚀；（5）转动灵活，位置正确，接触良好；（6）打开密封盖，用手电筒照着检查，内部应清洁，润滑油脂不干燥，接触点无烧损。

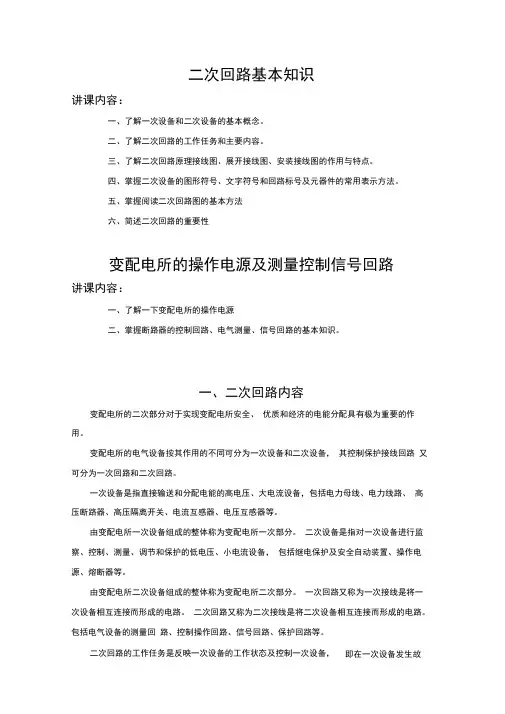

二次回路基本知识讲课内容：一、了解一次设备和二次设备的基本概念。

二、了解二次回路的工作任务和主要内容。

三、了解二次回路原理接线图、展开接线图、安装接线图的作用与特点。

四、掌握二次设备的图形符号、文字符号和回路标号及元器件的常用表示方法。

五、掌握阅读二次回路图的基本方法六、简述二次回路的重要性变配电所的操作电源及测量控制信号回路讲课内容：一、了解一下变配电所的操作电源二、掌握断路器的控制回路、电气测量、信号回路的基本知识。

一、二次回路内容变配电所的二次部分对于实现变配电所安全、优质和经济的电能分配具有极为重要的作用。

变配电所的电气设备按其作用的不同可分为一次设备和二次设备，其控制保护接线回路又可分为一次回路和二次回路。

一次设备是指直接输送和分配电能的高电压、大电流设备，包括电力母线、电力线路、高压断路器、高压隔离开关、电流互感器、电压互感器等。

由变配电所一次设备组成的整体称为变配电所一次部分。

二次设备是指对一次设备进行监察、控制、测量、调节和保护的低电压、小电流设备，包括继电保护及安全自动装置、操作电源、熔断器等。

由变配电所二次设备组成的整体称为变配电所二次部分。

一次回路又称为一次接线是将一次设备相互连接而形成的电路。

二次回路又称为二次接线是将二次设备相互连接而形成的电路。

包括电气设备的测量回路、控制操作回路、信号回路、保护回路等。

二次回路的工作任务是反映一次设备的工作状态及控制一次设备，即在一次设备发生故障时，能迅速反应故障，并使故障设备退出工作，保证变配电所处于安全的运行状态。

二次回路的主要内容是高压电气设备和电力线路的控制、信号、测量及监察、继电保护及自动装置、操作电源等系统。

a、控制系统控制系统是由控制器具、控制对象及控制网络构成控制系统的作用是对变电站的开关设备进行就地或远方跳、合闸操作，以满足改变主系统运行方式及处理故障的要求。

b、信号系统信号系统是由信号发送机构、信号接受显示元件及其网络构成。

二次回路的基本知识一：基本概念为满足电力生产和电力系统安全经济的需要，发电厂和变电所中配置了各种电气设备，其主要任务是生产和输送分配电能、启停机组、调整负荷、切换设备和线路、监视主要设备的工作、迅速消除故障等.根据所起作用的不同，可将电气设备分为一次设备和二次设备. 1、一次设备：直接生产、转换和输配电能的设备，称为一次设备。

主要有以下几种：（1）、进行电能生产和转换的设备，如发电机将机械能转换为电能，变压器将电压升高或降低来满足输配电的需要,电动机将电能转换为机械能.（2）、用于正常或事故时，接通和断开电路的开关设备，如断路器、隔离开关、熔断器、接触器等。

(3)、限制电流和防御过电压的设备,如限制故障电流的限流电抗器，限制过电压的避雷器，保护输电线路免受雷击的避雷线等。

（4）、载流导体及其绝缘设备，如裸导体母线、架空线、电缆、绝缘子、穿墙套管等. （5）、仪用互感器，如电流互感器和电压互感器，分别将电路中的大电流变成小电流、高电压变成低电压，供给测量仪表和保护装置使用.（6）、接地装置。

接地装置用来保证电力系统正常工作或保护人身安全，前者为工作接地，后者为保护接地。

2、二次设备：对一次设备和系统运行状态进行测量、控制、监视和保护的设备,称为二次设备,主要有以下几种：（1）、测量表计,如电压表、电流表、功率表和电能表等,用来监视、测量电路的电压、电流、功率、电能等。

（2）、继电保护及自动装置。

继电保护的作用是当发生故障时，作用于断路器跳闸,将故障切除.自动装置用于实现发电厂的自动并列、发电机自动调节励磁、电力系统频率自动调节、输电线路自动重合闸、备用电源自动投入等。

（3)、直流电源设备，如直流发电机组、整流装置、蓄电磁组,用作直流操作、保护、监测设备的直流电源，以及事故照明用电等。

（4)、控制装置和信号装置，如实现配电装置中断路器合闸、跳闸的按钮等操作电器，断路器的位置信号灯、主控制室中用于反映电气设备状态的中央信号装置等。

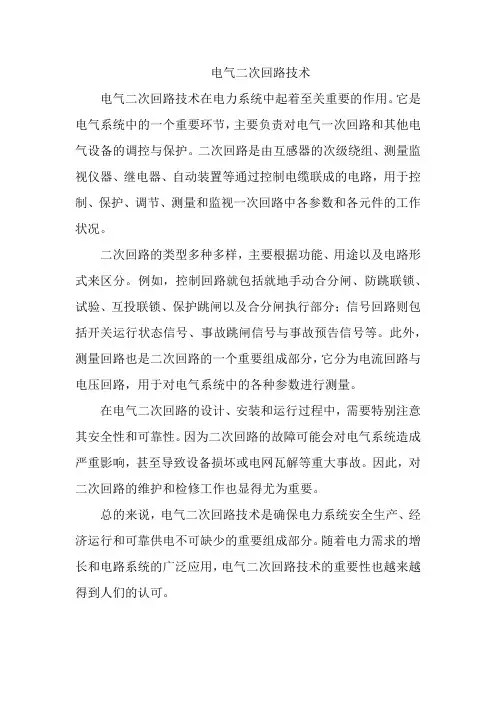

电气二次回路技术
电气二次回路技术在电力系统中起着至关重要的作用。

它是电气系统中的一个重要环节，主要负责对电气一次回路和其他电气设备的调控与保护。

二次回路是由互感器的次级绕组、测量监视仪器、继电器、自动装置等通过控制电缆联成的电路，用于控制、保护、调节、测量和监视一次回路中各参数和各元件的工作状况。

二次回路的类型多种多样，主要根据功能、用途以及电路形式来区分。

例如，控制回路就包括就地手动合分闸、防跳联锁、试验、互投联锁、保护跳闸以及合分闸执行部分；信号回路则包括开关运行状态信号、事故跳闸信号与事故预告信号等。

此外，测量回路也是二次回路的一个重要组成部分，它分为电流回路与电压回路，用于对电气系统中的各种参数进行测量。

在电气二次回路的设计、安装和运行过程中，需要特别注意其安全性和可靠性。

因为二次回路的故障可能会对电气系统造成严重影响，甚至导致设备损坏或电网瓦解等重大事故。

因此，对二次回路的维护和检修工作也显得尤为重要。

总的来说，电气二次回路技术是确保电力系统安全生产、经济运行和可靠供电不可缺少的重要组成部分。

随着电力需求的增长和电路系统的广泛应用，电气二次回路技术的重要性也越来越得到人们的认可。
