--常州联力KBZ矿用隔爆型智能真空馈电开关说明书(新)
- 格式：doc
- 大小：851.50 KB
- 文档页数：18
文档推荐
-
KBZ-630矿用隔爆智能真空馈电开关说明书页数:18
-
矿用隔爆型真空馈电开关主要技术参数页数:5
-
矿用隔爆型真空馈电开关操作规程页数:4
-
KBZ系列矿用隔爆型真空馈电开关企业标准页数:5
下载文档原格式
合集下载
KBZ系列矿用隔爆型真空馈电开关说明书(华光保护)文档
一、概述1.1 产品特点及用途KBZ系列矿用隔爆型真空馈电开关主要适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，额定电压660V或1140V，电流至630A 的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作为大容量电动机不频繁起动之用，还可作为矿用隔爆型移动变电站用低压馈电开关。
1.2 使用条件1.海拔高度不超过2000m；2.周围环境温度为-5℃~+40℃；3.周围环境湿度不大于95％（+25℃）；4.无破坏绝缘的气体或蒸气的环境中；5.无显著摇动与冲击振动的地方；6.能防止雨雪与滴水的地方；7.与水平面的安装倾斜度不超过15°。
1.3 本开关执行以下标准1.MT871-2000《矿用隔爆型低压交流真空馈电开关》2.Q/DM233-2006《KBZ系列矿用隔爆型真空馈电开关》1.4 防爆类型：矿用隔爆型1.5 防爆标志：ExdI二、型号含义K B Z －□/ 1140 （660）额定电压1140V或660V额定电流A开关隔爆馈电三、技术特征3.1 额定工作电压：660V 、1140V3.2 额定工作电流：630A 、500A、400A、200A3.3 额定工作制：长期工作制3.4 电寿命≥1500次3.5 机械寿命≥15000次3.6 操作方式：电动合分闸，手动分闸3.7 配变压器容量：1250KV A, 1000KV A, 800KV A及以下容量3.8 馈电开关保护功能的特性参数1. 低电压保护：整定值为35－70％Ue, 延时动作时间1s－5s可调，延时时间准确度±5％。
2. 过载保护：整定值分档可调，电流整定值的准确度±8％。
3. 短路保护：整定值为1.6Ie~10Ie, 整定值的准确度为±8％，动作时间小于0.1秒。
4. 漏电与漏电闭锁保护：动作值及动作时间见下表，漏电动作电阻值、漏电闭锁电阻值与整定值的误差不大于＋20％。
KBZ-630矿用隔爆智能真空馈电开关说明书
KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关使用说明书V1.0版常州联力自动化科技有限公司2002年6月目录1 概述-----------------------------------------------------------------------------22 结构特征与工作原理--------------------------------------------------------33 主要技术特征-----------------------------------------------------------------94 安装----------------------------------------------------------------------------105 使用----------------------------------------------------------------------------126 常见故障及处理方法-------------------------------------------------------157 注意事项----------------------------------------------------------------------158 运输----------------------------------------------------------------------------169 贮存----------------------------------------------------------------------------1610 随机文件----------------------------------------------------------------------1611 定货规范----------------------------------------------------------------------1612 KBZ-630/1140(660)Z电原理图------------------------------------------附KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关1 概述KBZ-630/1140（660）Z矿用隔爆型智能真空馈电开关（以下简称馈电开关），适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50Hz，1140V或660V，电流至630A的中性点不接地的三相电网中，作为配电开关之用。

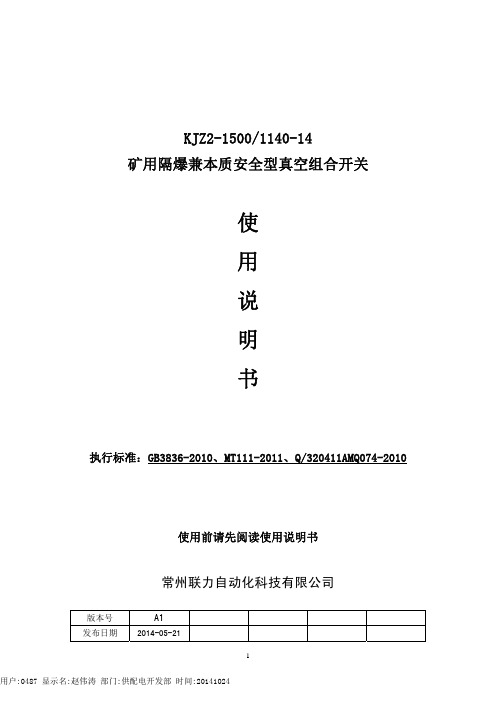

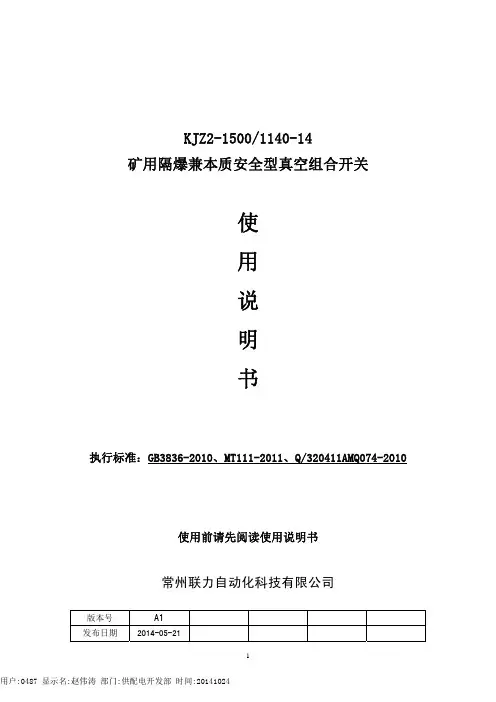

常州联力KJZ2-1500-1140-14组合开关新说明书.tmp
主腔在箱体的中间。主腔内装有 3 个机芯架，每个架装有 3 个 350A 可抽拉 式驱动单元（驱动单元本体为 400A，但电流互感器按负荷配为 350A，所以标称 350A 驱动单元）。DSP 保护单元下部及辅助单元腔各装有一个 2×35A 的抽拉式双 驱单元，DSP 保护单元后部芯架上还装有一个 35A 挂壁式单驱动单元（驱动单元 本体为 160A，但电流互感器按负荷配为 100/5，所以标称 35A 驱动单元）。每个 驱动单元包括有交流真空接触器；中继电源板、中间继电器、控制回路熔断器。 交流真空接触器在 AC4 类别载荷下工作,电寿命不小于 6 万次。过电压吸收装置 安装在机芯架内左侧。采样用电流互感器安装在机芯架后面的输出端。
每个电缆连接器经电缆与熔断器相连之后与安装在腔内的 4 只隔离换相开 关电源侧相连，隔离换相开关可在规定的 AC23 使用类别下工作。隔离换相开关 负载侧电缆，经穿腔端子封灌后，进入主腔，接至主腔机芯架上的母线排。每个 隔离开关均有正、停、反三个位置，通过操作安装在腔体前面的操作手把，即可 实现。为了操作方便，每 2 只隔离开关共用一个操作手把。无论隔离开关打在哪 个位置，都有隔离开关工作状态信息反馈给 DSP 单元，并由中文液晶显示器显示 状态信息。
在腔体的前门盖上有一观察窗, 装有显示器，它显示控制变压器、辅助变压 器的工作电源；各辅助输出电路的故障。在它的下部有三个用于控制三路输出的 自复位式转换开关；二个试验开关。腔体的前门盖与主隔离开关间设有机械闭锁， 当主隔离开关、辅助隔离开关打在停止位置时，才能打开前门。 4.6 安全连锁、闭锁装置
右门上部也有一圆形观察窗，装有控制回路工作电源显示器，显示各控制回 路电压是否正常。 4.4 隔离开关腔
隔离开关腔在箱体的右上侧，该腔的上门盖由多只 M16 螺栓固定在腔体的上 方。门盖与腔体间采用平面隔爆结合面，结合面宽度不小于 25mm。腔体的右侧 板上安装了 4 只进线电缆连接器，由它向组合开关提供 4 路最大 400A、1140V 工作电源。
每个电缆连接器经电缆与熔断器相连之后与安装在腔内的 4 只隔离换相开 关电源侧相连，隔离换相开关可在规定的 AC23 使用类别下工作。隔离换相开关 负载侧电缆，经穿腔端子封灌后，进入主腔，接至主腔机芯架上的母线排。每个 隔离开关均有正、停、反三个位置，通过操作安装在腔体前面的操作手把，即可 实现。为了操作方便，每 2 只隔离开关共用一个操作手把。无论隔离开关打在哪 个位置，都有隔离开关工作状态信息反馈给 DSP 单元，并由中文液晶显示器显示 状态信息。
在腔体的前门盖上有一观察窗, 装有显示器，它显示控制变压器、辅助变压 器的工作电源；各辅助输出电路的故障。在它的下部有三个用于控制三路输出的 自复位式转换开关；二个试验开关。腔体的前门盖与主隔离开关间设有机械闭锁， 当主隔离开关、辅助隔离开关打在停止位置时，才能打开前门。 4.6 安全连锁、闭锁装置
右门上部也有一圆形观察窗，装有控制回路工作电源显示器，显示各控制回 路电压是否正常。 4.4 隔离开关腔
隔离开关腔在箱体的右上侧，该腔的上门盖由多只 M16 螺栓固定在腔体的上 方。门盖与腔体间采用平面隔爆结合面，结合面宽度不小于 25mm。腔体的右侧 板上安装了 4 只进线电缆连接器，由它向组合开关提供 4 路最大 400A、1140V 工作电源。

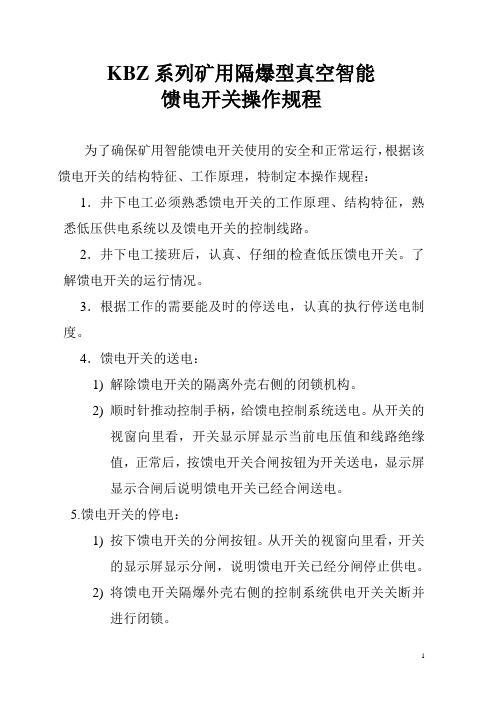

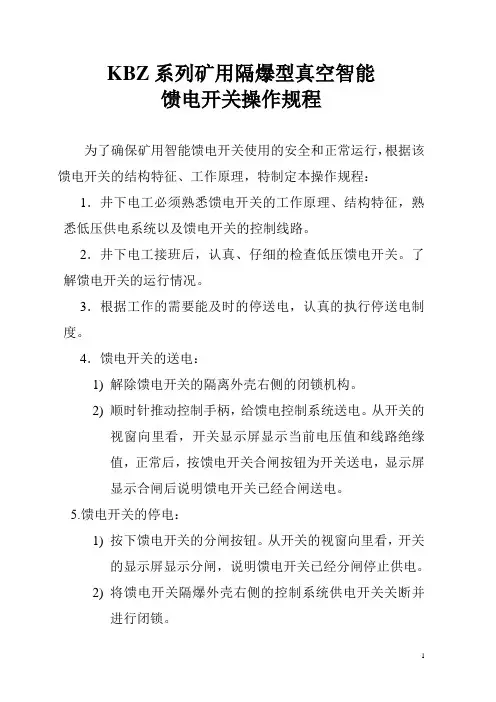

矿用隔爆型真空智能馈电开关操作规程
KBZ系列矿用隔爆型真空智能
馈电开关操作规程
为了确保矿用智能馈电开关使用的安全和正常运行，根据该馈电开关的结构特征、工作原理，特制定本操作规程：1．井下电工必须熟悉馈电开关的工作原理、结构特征，熟悉低压供电系统以及馈电开关的控制线路。
2．井下电工接班后，认真、仔细的检查低压馈电开关。
了解馈电开关的运行情况。
3．根据工作的需要能及时的停送电，认真的执行停送电制度。
4．馈电开关的送电：
1)解除馈电开关的隔离外壳右侧的闭锁机构。
2)顺时针推动控制手柄，给馈电控制系统送电。
从开关的
视窗向里看，开关显示屏显示当前电压值和线路绝缘
值，正常后，按馈电开关合闸按钮为开关送电，显示屏
显示合闸后说明馈电开关已经合闸送电。
5.馈电开关的停电：
1)按下馈电开关的分闸按钮。
从开关的视窗向里看，开关
的显示屏显示分闸，说明馈电开关已经分闸停止供电。
2)将馈电开关隔爆外壳右侧的控制系统供电开关关断并
进行闭锁。
3)在闭锁手柄上挂“禁止合闸、有人工作”的标志牌。
6.保护性试验：
1)漏电试验：在馈电工作状态时，按下开关漏电试验按钮，
开关延时跳闸，从开关视窗里看，显示屏显示漏电分闸
2)短路试验：在馈电工作状态时，按下开关短路试验按钮，
开关延时跳闸，从开关视窗里看，显示屏显示短路分闸注：待试验跳闸后必须按开关复位按钮后方可合闸送电。
KBZ-630矿用隔爆智能真空馈电开关说明书
该馈电开关的控制器采用了 16 位微控制器，经过抗干扰处理，工作可靠、保护精度高、 反应速度快。具有漏电闭锁、过载、短路、缺相、失压和漏电保护，以及过压、欠压指示功能， 并可选配控制模块实现远程监控。
馈电开关采用液晶显示器，显示分闸、合闸、控制信号状态以及电压、电流、绝缘电阻和 电网频率等数值，故障发生时自动给出过载、短路、缺相、漏电、欠压、过压等故障的汉字指 示，显示直观、易懂。
a．失压保护：失压时馈电开关自动跳闸，瞬时动作；
b．过载保护：整定值为 50~630A，过载保护特性如表 1； 表1
过载倍数
动作时间
状态
复位方式
复位时间
1.05
2h 不动作
冷态
1.20
0.2-1h
热态
手动
<2min
1.50
90-180s
热态
手动
<2min
2.00
45-90s
热态
手动
<2min
4.00
电路工作时，微控制器将检测的电流信号经光电耦合器隔离后进行 D/A 转换，对应 0-1.4 倍额定电流输出 1-5mA 电流。
3 主要技术特征
3.1 额定工作电压：660V、1140V 3.2 额定工作电流：630A
3.3 额定工作制：长期工作制
3.4 最大分断能力：1140V、12.5kA 3.5 操作方式：电动合闸、电动分闸 3.6 馈电开关保护及指示功能的特性参数
K B Z — 630 / 1140（660） Z
智能 额定电压（1140V 或 660V） 额定电流（630A） 真空 隔爆型 馈电开关
1.3 使用条件 海拔高度不超过 2000 米； 周围环境温度为-5℃—40℃； 周围环境湿度不大于 95%（+25℃）； 无破坏绝缘的气体或蒸汽的环境中； 无显著冲击振动的地方； 能防止雨雪与滴水的地方； 与水平面的安装倾斜度不超过 15°。
馈电开关采用液晶显示器，显示分闸、合闸、控制信号状态以及电压、电流、绝缘电阻和 电网频率等数值，故障发生时自动给出过载、短路、缺相、漏电、欠压、过压等故障的汉字指 示，显示直观、易懂。
a．失压保护：失压时馈电开关自动跳闸，瞬时动作；
b．过载保护：整定值为 50~630A，过载保护特性如表 1； 表1
过载倍数
动作时间
状态
复位方式
复位时间
1.05
2h 不动作
冷态
1.20
0.2-1h
热态
手动
<2min
1.50
90-180s
热态
手动
<2min
2.00
45-90s
热态
手动
<2min
4.00
电路工作时，微控制器将检测的电流信号经光电耦合器隔离后进行 D/A 转换，对应 0-1.4 倍额定电流输出 1-5mA 电流。
3 主要技术特征
3.1 额定工作电压：660V、1140V 3.2 额定工作电流：630A
3.3 额定工作制：长期工作制
3.4 最大分断能力：1140V、12.5kA 3.5 操作方式：电动合闸、电动分闸 3.6 馈电开关保护及指示功能的特性参数
K B Z — 630 / 1140（660） Z
智能 额定电压（1140V 或 660V） 额定电流（630A） 真空 隔爆型 馈电开关
1.3 使用条件 海拔高度不超过 2000 米； 周围环境温度为-5℃—40℃； 周围环境湿度不大于 95%（+25℃）； 无破坏绝缘的气体或蒸汽的环境中； 无显著冲击振动的地方； 能防止雨雪与滴水的地方； 与水平面的安装倾斜度不超过 15°。
KBZ系列矿用隔爆型真空馈电开关说明书
KBZ系列矿用隔爆型真空馈电开关说明书1.1 产品特点及用途KBZ系列矿用隔爆型真空馈电开关要紧适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz，额定电压660V或1140V，电流至630A的中性点不接地的三相电网中，作为配电总开关或分支开关，也可作为大容量电动机不频繁起动之用，还可作为矿用隔爆型移动变电站用低压馈电开关。
1.2 使用条件1.海拔高度不超过2000m；2.周围环境温度为-5℃~+40℃；3.周围环境湿度不大于95％（+25℃）；4.无破坏绝缘的气体或蒸气的环境中；5.无明显摇动与冲击振动的地点；6.能防止雨雪与滴水的地点；7.与水平面的安装倾斜度不超过15°。
1.3 本开关执行以下标准1.MT871-2000《矿用隔爆型低压交流真空馈电开关》2.Q/DM233-2006《KBZ系列矿用隔爆型真空馈电开关》1.4 防爆类型：矿用隔爆型1.5 防爆标志：ExdI二、型号含义K B Z －□/ 1140 （660）额定电压1140V或660V额定电流A开关隔爆馈电三、技术特点3.1 额定工作电压：660V 、1140V3.2 额定工作电流：630A 、500A、400A、200A3.4 电寿命≥1500次3.5 机械寿命≥15000次3.6 操作方式：电动合分闸，手动分闸3.7 配变压器容量：1250KV A, 1000KV A, 800KV A及以下容量3.8 馈电开关爱护功能的特性参数1. 低电压爱护：整定值为35－70％Ue, 延时动作时刻1s－5s可调，延时时刻准确度±5％。
2. 过载爱护：整定值分档可调，电流整定值的准确度±8％。
3. 短路爱护：整定值为1.6Ie~10Ie, 整定值的准确度为±8％，动作时刻小于0.1秒。
4. 漏电与漏电闭锁爱护：动作值及动作时刻见下表，漏电动作电阻值、漏电闭锁电阻值与整定值的误差不大于＋20％。
矿用隔爆型真空馈电开关操作规程
矿用隔爆型真空馈电开关操作规程矿用隔爆型真空馈电开关是一种广泛应用于矿山等危险环境中的开关设备。
在操作这种设备时，必须遵循一定的规程，以保证操作过程中的安全性和有效性。
本文将详细介绍矿用隔爆型真空馈电开关的操作规程。
一、设备检查与准备在操作矿用隔爆型真空馈电开关之前，必须先进行设备检查和准备工作。
具体操作如下：1.检查接线松紧：检查电缆和开关之间的接线是否牢固，接触是否良好。
2.检查防护罩松紧：检查开关上的防护罩锁紧螺丝是否固定好并且紧实，避免防护罩松动造成电击等事故。
3.检查压力表：检查开关上的压力表是否清晰可读，压力是否正常。
4.检查真空度：检查开关内部真空度是否在正常范围内（通常为0.1-0.6Pa）。
5.准备工具：准备操作所需的工具和设备，例如保护口罩，绝缘手套等。
6.检查开关零部件：检查开关零部件是否完整，如有磨损或损坏现象及时更换。
二、操作步骤和注意事项1.开启开关防护罩：打开开关防护罩，并使用保护口罩避免吸入开关内残留的有害气体和粉尘。
2.开启隔爆腔室：操作手柄将开关隔爆腔室内的隔爆机构打开，保证内部与外部隔离。
3.压力释放：开关隔爆腔室内的压力必须在使用前释放干净，压力释放顺序应当是先将机构侧压力释放干净，再将馈电侧压力依次释放干净。
4.开启馈电手柄：在确认上述步骤正确执行的基础上，可以开始操作开关，先将馈电侧的手柄向上推动，使得馈电机构复位，随后将该手柄旋转至ON 位置。
5.关闭馈电手柄：若需要关闭馈电开关，先将馈电侧的手柄向下拉动至OFF 位置，之后可以对开关进行其他的操作。
6.关闭开关防护罩：当操作完成后，必须先关闭开关防护罩，并使用防护物品对手部进行清洗和消毒。
注意事项：1.在操作矿用隔爆型真空馈电开关时，必须按照制定的操作规程操作，避免出现操作失误和危险。
2.开关使用过程中应随时关注压力表和真空度，保证开关工作正常。
3.严禁在开关内部进行维修和处理，必须由专业的维修人员进行处理。
KBZ-5001140(660)W矿用隔爆型智能真空馈电开关使用说明书
合闸: 接到合闸指令, 操作手动合闸轴正反运动(转动角度不大于180)或由贮能电动机在额定控制电源电 压下操作, 使棘爪上下运动, 推动棘轮转动, 带动弹簧储能, 过中, 合闸弹簧能量释放, 使凸轮推动滚子, 带动 连板, 通过支板, 拐臂使主轴转动。一方面拉伸分闸弹簧储能, 另一方面, 通过固定在主轴上绝缘臂动作, 达 到开关管合闸, 同时扣板转动, 由分闸半轴扣住(欠压线圈施加额定控制电压下)实现机械保持。另外, 通过机 械的变换, 使手动储能作用失效停止。和辅助接点转换一组接点, 切断贮能电动机电源, 此时整个合闸动作 完成。
操作机构通过贮能弹簧的弹性来闭合真空开关管(1)触头的, 因此, 与手动和电动贮能的速度无关, 确保了 快速合闸的性能。它主要由凸轮(4)、合闸转轴(5)、分闸转轴(10)、扣板(12)、连板(15)、滚子(18)、支板 (20)等主要零部件组成。共有贮能、合闸、分闸三种状态。
断路器的合闸保持是由操作机构内装有扣板(12)扣住分闸半轴(10), 使断路器合闸后能机械保持在合闸状 态。分闸半轴(10)由分励脱扣器(6), 与欠压脱扣器手动脱扣机械控制, 使分闸半轴(10)转动脱扣, 同时在主轴 (23)的拐臂(19)上装有分闸弹簧(16)的作用下达到分闸目的。
主腔由主腔壳体与前门包容组成, 开关关闭时, 前门与壳体由上下扣块与左右扣钉扣住; 开关打开时, 前门支承在壳 体左侧的铰链上。 整个控制芯体安装在一个导轨上, 芯体可沿导轨整体抽出，断路器与壳体主回路的联接采用了插 接式结构，故维修很方便，壳体上的低压控制线及千伏级电源线分别通过CA型插头及千伏级插头引至芯体，故芯体 抽出时，须先将这些连接去掉。
1. 额定工作电压: 660V, 1140V; 2. 额定工作电流: 500A; 3. 额定工作制: 长期工作制; 4. 最大分断能力: 660V, 12.5kA; 1140V, 9kA; 5. 操作方式: 电动合、分闸; 6. 馈电开关保护功能的特性参数; 7. 进出线口: 主回路进出线喇叭口4只, 可穿入φ32 -φ71 的橡套电缆; 控制电路进出线喇叭口2只, 可穿入 φ14.5-显示器组件等。
操作机构通过贮能弹簧的弹性来闭合真空开关管(1)触头的, 因此, 与手动和电动贮能的速度无关, 确保了 快速合闸的性能。它主要由凸轮(4)、合闸转轴(5)、分闸转轴(10)、扣板(12)、连板(15)、滚子(18)、支板 (20)等主要零部件组成。共有贮能、合闸、分闸三种状态。
断路器的合闸保持是由操作机构内装有扣板(12)扣住分闸半轴(10), 使断路器合闸后能机械保持在合闸状 态。分闸半轴(10)由分励脱扣器(6), 与欠压脱扣器手动脱扣机械控制, 使分闸半轴(10)转动脱扣, 同时在主轴 (23)的拐臂(19)上装有分闸弹簧(16)的作用下达到分闸目的。
主腔由主腔壳体与前门包容组成, 开关关闭时, 前门与壳体由上下扣块与左右扣钉扣住; 开关打开时, 前门支承在壳 体左侧的铰链上。 整个控制芯体安装在一个导轨上, 芯体可沿导轨整体抽出，断路器与壳体主回路的联接采用了插 接式结构，故维修很方便，壳体上的低压控制线及千伏级电源线分别通过CA型插头及千伏级插头引至芯体，故芯体 抽出时，须先将这些连接去掉。
1. 额定工作电压: 660V, 1140V; 2. 额定工作电流: 500A; 3. 额定工作制: 长期工作制; 4. 最大分断能力: 660V, 12.5kA; 1140V, 9kA; 5. 操作方式: 电动合、分闸; 6. 馈电开关保护功能的特性参数; 7. 进出线口: 主回路进出线喇叭口4只, 可穿入φ32 -φ71 的橡套电缆; 控制电路进出线喇叭口2只, 可穿入 φ14.5-显示器组件等。
KBZ系列矿用隔爆型真空馈电开关说明书
KBZ系列矿用隔爆型真空馈电开关一概述KBZ系列矿用隔爆型真空馈电开关（以下简称馈电开关），适用于煤矿井下和其它周围介质中含有爆炸性气体（甲烷混合物）的环境中，在交流50Hz、电压1140V、660V，额定电流630A、400A 和200A的中性点不接地的三相电网中，作为配电总开关或分支开关，具有欠压、过载、短路、漏电闭锁、漏电保护等功能；可外接远方分励按钮，可组成系统使用；亦可单独使用。
用单片机智能化保护，全中文显示，操作直观简便。
1 使用条件（1）矿井大气压（80～110）kPa（在地面使用时海拔高度不超过2000m）；（2）周围环境温度为-5℃— +40℃；（3）周围空气相对湿度不大于95%（+25℃时）；（4）无破坏绝缘的气体和蒸汽的环境中；（5）在无显著摇动于冲击振动的地方；（6）能防止雨雪与滴水的地方；（7）与水平面的安装倾斜度不超过15度；（8）污染等级：3级；（9）安装类别：Ⅲ类。
2 主要技术性能指标：（1）额定电压：1140V 660V；（2）额定电流：630A；（3）工作制：长期工作制；（4）最大分断能力： 1140V 12.5KA、7.5KA；（5）操作方式：电动合、分闸；3 型号的组成及代表意义ＫＢＺ□–□□额定电压额定电流设计序号真空隔爆型馈电开关4 防爆形式：矿用隔爆型防爆标志： ExdI5 本产品执行标准：Q/JDJL019-2010MT871—2000 GB3836-20006 外形尺寸、质量（1）KBZ-630 /1140 馈电开关的外形尺寸： 850×610×970（mm）；质量： 378Kg.（2）KBZ2-200/1140(660) 和KBZ2-400/1140馈电开关的外形尺寸： 750×548×815（mm）；质量：290kg.二结构概述馈电开关的隔爆外壳呈方形，隔爆外壳分为上下两个空腔即接线腔与主腔。
接线腔在主腔上方，它集中了全部主回路的进出线端子。
KBZ矿用隔爆型真空馈电开关说明
本系列开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。
也可作为不频繁起动的电动机控制开关。
本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。
此说明书只适用于电子式保护系统。
一、概述KBZ- /1140•660矿用隔爆型真空馈电开关是用于煤矿移动变电站低压侧馈电开关，和煤矿井下配电系统总开关或分支开关。
也可作为不频繁起动的电动机控制开关。
本厂生产的馈电开关有采用单片计算机保护系统和电子式保护系统两种。
此说明书只适用于电子式保护系统。
二、使用环境条件1、海拔高度不超过1000米；2、周围环境温度-5～40℃；3、周围空气相对湿度不超过95%（+25℃）；4、污染等级为3级，安装类别为Ⅲ类；5、在有甲烷和煤尘爆炸危险的空气中；6、在没有淋水的地方；7、无对金属和绝缘体有害的气体；8、安装倾斜都不大于15度，没有强烈震动场所。
三、基本参数额定电压1140V或660V额定电流630A、500A、400A电源频率50Hz工作制连续工作制控制操作电压～48V、～127V外型尺寸508×780×854重量300kg极限通断能力12.5KA（630开关）9KA（400、500开关）电寿命3000次机械寿命10000次四、结构1、壳体用钢板焊接加工制成。
门为快动平面止口式，利用左侧凸轮手柄提起，转移出止口限位范围，即可将门打开，使用方便。
2、前门上装有电压表、电流表、KΩ表、信号显示窗、复位按扭、过流按扭、漏电按扭。
箱体右侧设有合闸按扭、分闸按扭、隔离开关手柄。
3、箱体上部是隔爆型接线腔，有四个主电缆引出口和三个控制电缆引出口。
与移动变电站配套运行时，可四路同时输出；作为配电系统总开关或分支开关时，其中一路作为电源输入，其余可同时输出。
4、箱体腔内上部装有真空断路器，它与主回路连接采用三相插接式结构，利用装在腔内上方的杠杆可方便的将断路器沿导轨推入或拉出，使其接入或断开电源和负载。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
(8) 中继电源ZJD1、ZJD2（DC48V）；
(9)漏电检测单元包括三相电抗器SK-100、零序电抗器LK-400、零序电流互感器、零序电压互感器、阻流圈（CH-10H）、选漏控制板和主分机转换板。
馈电开关控制线路使用的导线：千伏级为红色；接地为黄绿双色；其它为别的颜色。导线两端套有标号套管。千伏级导线外套红色耐热塑料套管。
左侧：大出线嘴2个，小出线嘴1个；
右側：大出线嘴2个，小出线嘴1个；
正面：小出线嘴3个；
引入电缆外径： 大出线嘴：32~71ｍｍ； 小出线嘴：14~21ｍｍ
4.11外形尺寸： 918×590×912见图1
4.12质量：450kg
5结构
5.1馈电开关由座在撬架上的方形隔爆外壳、外壳主腔内的主控单元和通过铰链安装于外壳上的门盖组件组成。
具有电流检测功能，输出DC1~5mA电流信号或200~1000Hz脉冲信号。
具有漏电/短路和过载/缺相两路故障接点信号输出。
真空断路器、继电器、电子器件、接插端子等均采用国内外知名厂商优质产品。快开门及模块结构，操作方便，易于维修。配线简洁、可靠。
2.型号编制
K B Z—400 / 1140（660）Z
馈电开关的控制器采用了16位微控制器，经过抗干扰处理，工作可靠、保护精度高、反应速度快。具有漏电闭锁、过载、短路、缺相、失压和漏电保护，以及过压、欠压指示功能，并可选配控制模块实现远程监控。
馈电开关采用具有汉字显示功能的液晶显示器，显示运行状态、运行参数以及故障。显示直观、易懂。
使用前门上的设置按钮可方便地设置运行参数和程控状态。
5.1.1外壳包括方形隔爆外壳和机械闭锁机构。隔爆外壳由主腔和接线腔构成，具体见图2。
5.1.2门盖组件包括平面止口式钢板门盖、程控组件和液晶显示组件。门盖组件的布置见图3与图4。程控组件（见图5）包括程控电路板、底板和安装在底板背面的控制按钮。程控组件通过接插件与其它部件进行电联接。必要时可将接插件拔出，并将程控组件上的紧固螺钉拧下，程控组件即可取下。控制按钮用于馈电开关的合闸和分闸、参数的设置（详见8.5条）、短路试验及故障复位。馈电开关右侧上方的按钮用于漏电试验。
4.8显示
馈电开关采用液晶显示器（128×32点阵），具有汉字显示功能。其显示
a．运行参数：电压值、电流值、绝缘电阻值、电网频率值、欠压、过压。
b.运行状态：合闸、分闸及控制信号。
c.故障：过载、短路、漏电、缺相。..
4.9操作方式：电动合闸; 欠压、分励脱扣;手动脱扣。
4.10主回路、控制回路进出线嘴
6原理
馈电开关采用了16位微控制器。控制信号的采集、保护功能的实现和主回路的通断控制均由微控制器完成。
6.1合闸、分闸控制
合闸时，按门盖上合闸按钮，合闸回路光电耦合器导通，微控制器检测到此信号后便认为外界需要馈电开关合闸，液晶显示器显示“控制合闸”，此时若没有漏电闭锁故障或发生过的故障已复位，则微控制器输出信号，使中间继电器JZ1得电吸合，JZ1常开接点闭合接通真空断路器电动合闸电路，馈电开关合闸，同时漏电闭锁停止检测，进入漏电保护检测状态。
5.2开门与关门
馈电开关开门时需先将外壳右侧的电源开关打至停位置，然后将机械闭锁杆旋至离开门盖上的挡块，提起馈电开关左侧固定于铰链上的操作手把，将门盖向上抬起约30mm后（不要抬得过高）即可利用门盖右侧拉手将门打开。关门时，用手平提铰链上的操作手把，转动门盖将其与主箱法兰贴平（转动门盖时注意：1. 操作手把抬起的高度应避免操作手把上部的凸轮与铰链顶撞。2. 避免门盖组件与主腔联接的线束挤坏。），然后将馈电开关左侧的操作手把下压到位，再将机械闭锁杆反旋至门盖的挡块上。
4.1 额定工作电压：660V、1140V
4.2 额定工作电流：400A
4.3 额定频率：50HZ
4.4额定工作制：长期工作制
4.5额定短路分断能力： 7.5kA（1140V、cos∮＝0.35）
4.6操作方式：电动合闸; 欠压、分励脱扣;手动脱扣
4.7保护:a．失压b.过载c.短路d.漏电与漏电闭锁e.缺相
5.1.3主控单元的电器元件主要安装于固定芯架上，部分器件安装于固定芯架后面及断路器后侧的隔爆主腔内。固定芯架见图6。主控单元主要由以下器件组成：
(1) 真空断路器ZK3-400/1.14用以闭合及分断主回路，其辅助接点用于控制线路；
(2) 电流互感器LH1～LH3；
(3) 电源变压器T1（1140V、660V/220V、22V、22V、36V）;
--常州联力KBZ矿用隔爆型智能真空馈电开关说明书(新)
———————————————————————————————— 作者：
———————————————————————————————— 日期：
KBZ-400/1140（660）Z
矿用隔爆型智能真空馈电开关
使用说明书
V1.0版
常州联力自动化科技有限公司
智能
额定电压（1140V或660V）
额定电流（400）
真空
隔爆型
馈电开关
3．使用条件
海拔高度不超过2000米；
周围环境25℃）；
无破坏绝缘的气体或蒸汽的环境中；
无显著冲击振动的地方；
能防止雨雪与滴水的地方；
与水平面的安装倾斜度不超过15°。
4．主要技术参数
(4)电源滤波器LBQ（DL-2D）；
(5) 控制变压器T2（220V/22V、11V、11V）；
(6) 千伏级熔断器FU1（RL5-5A/1140）;熔断器FU2(RL1-10A 380V);熔断器 FU3～FU8(BLX-1 3A)；
(7)中间继电器JZ1（3TF3200-1XB4 DC24V）；JZ2、JZ3（HH53P DC24V）；
KBZ-400/1140（660）Z矿用隔爆型智能真空馈电开关
1．概述
KBZ-400/1140（660）Z矿用隔爆型智能真空馈电开关（以下简称馈电开关），适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50Hz，1140V或660V，电流至400A的中性点不接地的三相电网中，作配电总开关或分支开关。总开关具有附加直流电源的漏电保护，可作为Ⅰ级漏电保护或配电分开关的后备漏电保护；配电分开关具有选择性漏电保护。
(9)漏电检测单元包括三相电抗器SK-100、零序电抗器LK-400、零序电流互感器、零序电压互感器、阻流圈（CH-10H）、选漏控制板和主分机转换板。
馈电开关控制线路使用的导线：千伏级为红色；接地为黄绿双色；其它为别的颜色。导线两端套有标号套管。千伏级导线外套红色耐热塑料套管。
左侧：大出线嘴2个，小出线嘴1个；
右側：大出线嘴2个，小出线嘴1个；
正面：小出线嘴3个；
引入电缆外径： 大出线嘴：32~71ｍｍ； 小出线嘴：14~21ｍｍ
4.11外形尺寸： 918×590×912见图1
4.12质量：450kg
5结构
5.1馈电开关由座在撬架上的方形隔爆外壳、外壳主腔内的主控单元和通过铰链安装于外壳上的门盖组件组成。
具有电流检测功能，输出DC1~5mA电流信号或200~1000Hz脉冲信号。
具有漏电/短路和过载/缺相两路故障接点信号输出。
真空断路器、继电器、电子器件、接插端子等均采用国内外知名厂商优质产品。快开门及模块结构，操作方便，易于维修。配线简洁、可靠。
2.型号编制
K B Z—400 / 1140（660）Z
馈电开关的控制器采用了16位微控制器，经过抗干扰处理，工作可靠、保护精度高、反应速度快。具有漏电闭锁、过载、短路、缺相、失压和漏电保护，以及过压、欠压指示功能，并可选配控制模块实现远程监控。
馈电开关采用具有汉字显示功能的液晶显示器，显示运行状态、运行参数以及故障。显示直观、易懂。
使用前门上的设置按钮可方便地设置运行参数和程控状态。
5.1.1外壳包括方形隔爆外壳和机械闭锁机构。隔爆外壳由主腔和接线腔构成，具体见图2。
5.1.2门盖组件包括平面止口式钢板门盖、程控组件和液晶显示组件。门盖组件的布置见图3与图4。程控组件（见图5）包括程控电路板、底板和安装在底板背面的控制按钮。程控组件通过接插件与其它部件进行电联接。必要时可将接插件拔出，并将程控组件上的紧固螺钉拧下，程控组件即可取下。控制按钮用于馈电开关的合闸和分闸、参数的设置（详见8.5条）、短路试验及故障复位。馈电开关右侧上方的按钮用于漏电试验。
4.8显示
馈电开关采用液晶显示器（128×32点阵），具有汉字显示功能。其显示
a．运行参数：电压值、电流值、绝缘电阻值、电网频率值、欠压、过压。
b.运行状态：合闸、分闸及控制信号。
c.故障：过载、短路、漏电、缺相。..
4.9操作方式：电动合闸; 欠压、分励脱扣;手动脱扣。
4.10主回路、控制回路进出线嘴
6原理
馈电开关采用了16位微控制器。控制信号的采集、保护功能的实现和主回路的通断控制均由微控制器完成。
6.1合闸、分闸控制
合闸时，按门盖上合闸按钮，合闸回路光电耦合器导通，微控制器检测到此信号后便认为外界需要馈电开关合闸，液晶显示器显示“控制合闸”，此时若没有漏电闭锁故障或发生过的故障已复位，则微控制器输出信号，使中间继电器JZ1得电吸合，JZ1常开接点闭合接通真空断路器电动合闸电路，馈电开关合闸，同时漏电闭锁停止检测，进入漏电保护检测状态。
5.2开门与关门
馈电开关开门时需先将外壳右侧的电源开关打至停位置，然后将机械闭锁杆旋至离开门盖上的挡块，提起馈电开关左侧固定于铰链上的操作手把，将门盖向上抬起约30mm后（不要抬得过高）即可利用门盖右侧拉手将门打开。关门时，用手平提铰链上的操作手把，转动门盖将其与主箱法兰贴平（转动门盖时注意：1. 操作手把抬起的高度应避免操作手把上部的凸轮与铰链顶撞。2. 避免门盖组件与主腔联接的线束挤坏。），然后将馈电开关左侧的操作手把下压到位，再将机械闭锁杆反旋至门盖的挡块上。
4.1 额定工作电压：660V、1140V
4.2 额定工作电流：400A
4.3 额定频率：50HZ
4.4额定工作制：长期工作制
4.5额定短路分断能力： 7.5kA（1140V、cos∮＝0.35）
4.6操作方式：电动合闸; 欠压、分励脱扣;手动脱扣
4.7保护:a．失压b.过载c.短路d.漏电与漏电闭锁e.缺相
5.1.3主控单元的电器元件主要安装于固定芯架上，部分器件安装于固定芯架后面及断路器后侧的隔爆主腔内。固定芯架见图6。主控单元主要由以下器件组成：
(1) 真空断路器ZK3-400/1.14用以闭合及分断主回路，其辅助接点用于控制线路；
(2) 电流互感器LH1～LH3；
(3) 电源变压器T1（1140V、660V/220V、22V、22V、36V）;
--常州联力KBZ矿用隔爆型智能真空馈电开关说明书(新)
———————————————————————————————— 作者：
———————————————————————————————— 日期：
KBZ-400/1140（660）Z
矿用隔爆型智能真空馈电开关
使用说明书
V1.0版
常州联力自动化科技有限公司
智能
额定电压（1140V或660V）
额定电流（400）
真空
隔爆型
馈电开关
3．使用条件
海拔高度不超过2000米；
周围环境25℃）；
无破坏绝缘的气体或蒸汽的环境中；
无显著冲击振动的地方；
能防止雨雪与滴水的地方；
与水平面的安装倾斜度不超过15°。
4．主要技术参数
(4)电源滤波器LBQ（DL-2D）；
(5) 控制变压器T2（220V/22V、11V、11V）；
(6) 千伏级熔断器FU1（RL5-5A/1140）;熔断器FU2(RL1-10A 380V);熔断器 FU3～FU8(BLX-1 3A)；
(7)中间继电器JZ1（3TF3200-1XB4 DC24V）；JZ2、JZ3（HH53P DC24V）；
KBZ-400/1140（660）Z矿用隔爆型智能真空馈电开关
1．概述
KBZ-400/1140（660）Z矿用隔爆型智能真空馈电开关（以下简称馈电开关），适用于含有爆炸性气体（甲烷）和煤尘的煤矿井下，在交流50Hz，1140V或660V，电流至400A的中性点不接地的三相电网中，作配电总开关或分支开关。总开关具有附加直流电源的漏电保护，可作为Ⅰ级漏电保护或配电分开关的后备漏电保护；配电分开关具有选择性漏电保护。
