复杂形体的看图解读

3.剖切面后方的可见部分要全部画出。
4.各视图上的图例线应与水平线成45° 倾斜,且方向与间隔应均匀一致;但 当剖面主要轮廓线与水平线成45° 倾斜时，应将图例线画成与水平线 成30°或60°方向。
A－A A
60°
土木制图技术
5.在剖视图上已经表达清 楚的结构,在其它视图上 此部分结构的投影为虚 线时,其虚线省略不画。
( 3)同一方向的尺寸尽量集中起来,排成几道,小尺寸在内,大尺寸在外, 相互间要平行等距,距离约7~10mm。
( 4)某些简单的组合体结构在形体中出现频率较高,其尺寸标注方法已经固 定,对于初学者只要模仿标注即可。
土木制图技术
四、尺寸标注的步骤
1．确定出每个基本形体的定形尺寸； 2．选定各个方向的定位基准，确定出每个基 本形体相互间的定位尺寸； 3．确定出总体尺寸； 4．确定这三类尺寸的标注位置，分别画出尺 寸界线、尺寸线、尺寸起止等符号； 5．注写尺寸数字； 6．检查调整。
3.总体尺寸 组合体的总长、总宽、总高尺寸。
土木制图技术
尺寸标注
土木制图技术
三、尺寸标注要注意的几个问题
( 1)尺寸标注尽量做到能直接读出各部分的尺寸,不用临时计算。 ( 2)尺寸标注要明显,一般布置在视图的轮廓之外,并位于两个视图之间。 通常,属于长度方向的尺寸应标注在正立面图与平面图之间; 高度方向的尺寸应标注在正立面图与左侧立面图之间; 宽度方向的尺寸应标注在平面图与左侧立面图之间。
土木制图技术
例 标注肋式杯形基础的尺寸。
土木制图技术
第三节 建筑形体视图的画法
一、形体分析 应用形体分析法，把形体分解成简单部分。
二、选择视图 1．确定安放位置 在三视图中，主视图是最主要的视图，因此主视图的选择最为重要。选

空间曲线
7
例4
3 1
4
2
分形体 两两求交
求1、2交线
•
8
1
2
12
•
9
3 1
4
2
分形体
两两求交
求检1、查2交加线深
求1、3交线
求2、4交线
求3、4交线
•
10
2. 必须熟悉交线的基本形式
•
11
•
12
•
13
•
14
圆球
PV
抛物线
•
15
交线的特殊情况
重切点
两回转面轴线相交 且外切于同一球时 交线为二平面曲线
对投影确定形状
用“三等”关系对投影 确定各部分的形状
•
31
例 求第三投影
•
32
23
例3
P 12'(11'8'7')
1 3'(4')
1'(2'5'6')
10'(9') 9" 7" 8" 4"
10" 11" 12" 3"
6" 5" 2" 1"
26
5
2 1
7
48
9
3 11
10
12
还原成基本形体 依次“差”运算
•
24
复杂形体的看图 看图时需注意的问题
必须把几个投影图联系起来进行分析
•
25
•
26
•
27
找出特征投影 形状特征投影
位置特征投影

•图5-18 视图中的图线及线框的含义
•资 讯
•2. 视图中线框的含义 •视图中的图框可能由以下三种情况形成：
平面的投影，如图5-18中所示的A线框。 曲面投影，如图5-18中所示的B线框。 复合面的投影，即平面与曲面相切的表面，如图5-18中所示 的C线框。
• 在读图时应根据投影规律结合相应的视图，对视图中图线和线框的具 体意义进行判别。
• 其中凸台与圆筒相交， 产生相贯线。支承板与圆 筒为相切的表面连接关系 ，肋板两侧分别与圆筒表 面相交。
• 图5-7 轴承座
•资 讯
•5.2.2 选择主视图 • 通过视图选择，应使主视图能够反映组合体的形状特征，同时 还要考虑到尽量减少视图中的虚线。比较如图5-7(a)所示的A、B、 C、D四个不同方向，选取A向观察所得视图作为轴承座的主视图。 • 主视图的投射方向确定后，另两个视图也随之确定。
•1. 画叠加类组合体 • 一般是按先画主要形体，后画次要形体的顺序，依次画出组合 体的各个组成部分。
•资
•轴承讯 座三视图的画图步骤如图5-8(a)～(d)所示。
•(a) 定位并 画出主要形体
•(b) 画出圆筒及凸台
•(c) 画出支承板
• (d) 画出肋板并整理图 形
•图5-8 叠加类组合体的画图步骤
d)
•图5-23 压块
•资 讯
•[例5-1] 根据支座的主、俯视图，补画其左视图，如图5-24(a)所示
。 •作图分析：可将支座的主视图分为3个部分，与俯视图相对应便可分析
出线框1为支座的底板。长方体的底板左、右两侧倒有圆角，后部有一矩
形竖槽，底部开有一穿槽。线框2是带有半圆头的长方体，其中间有一通
•图5-1 叠加型组合 体

四、课堂练习：
（1） 根据已知的视图补画第三视图
（1） 根据已知的视图补画第三视图
六：课后作业与提示
立体图展示
对照立体结构，补画三视图
(3)． 要弄清视图中“线框”的含义
锥面
内、外柱面 平、曲面组合
柱、球面 锥面 圆平面
锥面
平面
圆柱孔
(4)．要判断出相邻表面间的相对位置。
前、中、后面 左、右面
相交面
左、右面
上、下面
1、主视图反映前、中、后的位置关系 2、俯视图反映上、中、下的位置关系 3、左视图反映左、中、右的位置关系Βιβλιοθήκη 三、课堂小节：看图的步骤：

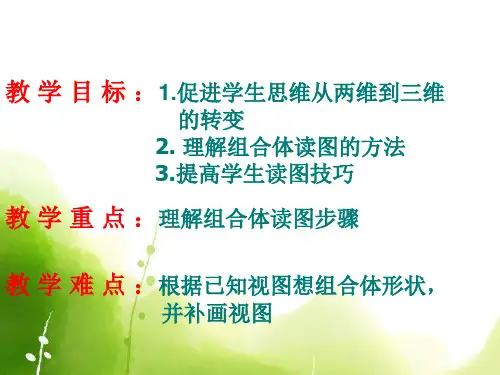

教 学 目 标 ：1.促进学生思维从两维到三维
的转变 2. 理解组合体读图的方法 3.提高学生读图技巧
教 学 重 点 ：理解组合体读图步骤
教 学 难 点 ：根据已知视图想组合体形状，
并补画视图
一、引入新课：
二、讲授新课：看图的方法和步骤
形体分析法
看图的方法
线面分析法
1．形体分析法
形体分析法是看组合体视图的基本方法。它是指把比较 复杂的视图，按线框分成几个部分，运用三视图的投影规律， 分别想出各部分所表示形体的形状及其组合方式和相邻表面 间的相互连接关系，最后综合起来想出整体。
一个视图不能唯一确定物体的形状 知识点：几个视图要联系起来看。
2、读图时注意： (1)要找出特征视图
最能反 映物体 形状特 征的那 个视图。
最能反 映物体 位置特 征的那 个视图
主视图为物体的形状特征视图 左视图为物体的位置特征视图
(2)、要弄清视图中“图线”的含义
曲面轮廓素线 轴线
面面交线 面的积聚性投影
