组合体的形体分析法

第四章组合体
组合体——由两个或两个以上的基本几何体做组成的物体。

4.1 组合体的形体分析
一、形体分析法
任何复杂的物体，都可以看成是由若干个基本几何体组合而成的。

例轴承座的形体分析——通过将物体分解成若干个基本几何体，并分清其相对位置和组合形式的方法称为形体分析法。

二、组合体的组合形式
1、叠加——两形体以平面相接触，是最简单的组合形式。

画图注意：（1）两形体的表面不平齐时，中间应画线；而接触处的“缝”是不能画线的；
（2）两形体的表面平齐时，中间不应画线；
2、相切——平面与回转体表面光滑连接。

画法：（1）两面相切处不画线；
（2）相邻平面的投影应画至切点处。

3、相贯——两形体的表面相交。

相贯线的近似画法：以大圆柱的半径为半径画圆弧（不适用两圆柱
直径相近）。

内相贯线：画法相似，但应注意是否可见。

4、切割——先画完整物体的三视图，再逐个画出被切部分的投影。

总结：画组合体的视图时，要通过形体分析，明白各相邻形体表面之间的衔接关系和组合形式，选择适当的表达方案，再按正确的作图方法和步骤作图。

作业：P87 ~ P88，P89（选2）。

第七章组合体任何复杂的物体，都可看成是由若干个基本体组合而成的。

这种由两个或两个以上基本体组成的物体称为组合体。

第一节组合体的形体分析top一、形体分析法在组合体的画图、读图和标注尺寸过程中，通常假想将其分解成若干个基本体，弄清楚各基本体的形状、相对位置、组合形式以及表面连接关系，这种 "化整为零"，使复杂问题简单化的分析方法称为形体分析法。

如图7-1所示支架可分解为直立空心圆柱、底板、肋板、耳板和水平空心圆柱等五部分。

形体分析法是画、读组合体视图及标注尺寸的最基本的方法。

二、组合体的组合形式及其表面连接关系组合体的组合形式有叠加和切割两种基本形式，而常见的是这两种形式的综合。

在组合体上，各形体相邻表面之间按其表面形状和相对位置不同，连接关系可分为：平齐、不平齐、相切和相交四种情况。

连接关系不同，连接处投影的画法也不同。

(1) 平齐当相邻两形体的表面平齐(共面)时，中间不应有线隔开，如图7-2所示；(2) 不平齐当相邻两形体的表面不平齐(不共面)时，中间应该有线隔开，如图7-3所示；(3) 相交当相邻两形体的表面相交时，在相交处应该画出交线，如图7-4所示；(4) 相切当相邻两形体的表面相切时，由于在相切处两表面是光滑过渡的，故在相切处不应该画线，但耳板的顶面投影应画到切点处，如图7-5所示。

第二节组合体的三视图画法top画组合体三视图的基本方法是形体分析法。

下面以图7-1a 所示的支架为例，说明画图的方法和步骤。

一、形体分析画图之前，首先应对组合体进行形体分析，将其分解成几个组成部分，明确各基本体的形状、组合形式、相对位置以及表面连接关系；以便对组合体的整体形状有个总体了解，为画图作准备。

如图7-1所示支架可分解为五个部分，底板的侧面与直立空心圆柱相切，两者底面平齐；耳板的侧面与直立空心圆柱相交，两者顶面平齐；水平空心圆柱与直立空心圆柱垂直相交;肋板与直立空心圆柱相交。

二、选择主视图主视图是最重要的视图。

组合体的形体分析和组合形式第6章组合体6．1 组合体的形体分析和组合形式序号：17主要内容：由两个或两个以上的基本体组成的类似机件的形体称为组合体。

本章着重研究组合体视图的画法、看图⽅法和尺⼨标注，为今后学习零件图奠定基础。

6.1 组合体的形体分析和组合形式6.1.1 组合体的形体分析任何复杂的物体都可以看成是由若⼲个基本⼏何体组合⽽成。

这些基本体可以是完整的，也可以是经过钻孔、切槽等加⼯。

在绘制组合体视图时，应⾸先将组合体分解成若⼲简单的基本体，并按各部分的位置关系和组合形式画出各基本⼏何体的投影，综合起来，即得到整个组合体视图。

这种假想把复杂的组合体分解成若⼲个基本形体，分析它们的形状、组合形式、相对位置和表⾯连接关系，使复杂问题简单化的思维⽅法称为形体分析法。

它是组合体的画图、尺⼨标注和看图的基本⽅法。

6.1.2 组合体的组合形式及表⾯连接关系1. 组合体的组合形式组合体可分为叠加和切割两种基本组合形式，或者是两种组合形式的综合。

叠加是将各基本体以平⾯接触相互堆积、叠加后形成的组合形体。

切割是在基本体上进⾏切块、挖槽、穿孔等切割后形成的组合体。

组合体经常是叠加和切割⼆种形式的综合。

2. 组合体的表⾯连接关系组合体表⾯连接关系有平齐、相交和相切三种形式。

弄清组合体表⾯连接关系，对画图和看图都很重要。

（1）当组合体中两基本体的表⾯平齐（共⾯）时，在视图中不应画出分界线。

（2）当组合体中两基本体的表⾯相交时，在视图中的相交处应画出交线。

（3）当组合体中两基本体的表⾯相切时，在视图中的相切处不应画线。

⼩结：1、组合体的形体分析2、组合体的组合形式及表⾯连接关系6.2 组合体视图的画法序号：18主要内容：画组合体的视图时，⾸先要运⽤形体分析法将组合体合理地分解为若⼲个基本形体，并按照各基本形体的形状、组合形式、形体间的相对位置和表⾯连接关系，逐步地进⾏作图。

下⾯结合实例，介绍组合体视图的画法。

6.2.1 叠加型组合体视图的画法叠加型组合体视图的画图⽅法和步骤。

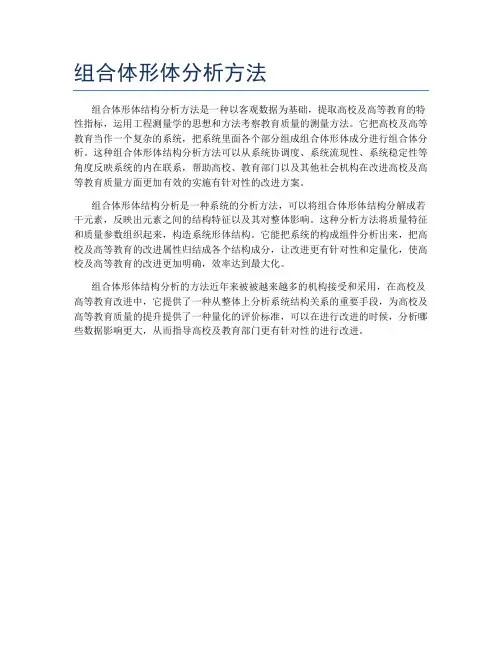

组合体形体分析方法
