线面分析法识图

2、从划分清晰的水平面图上1、2、3、、4：水平面。分为H面反映实 形的矩形和梯形。 2、正垂面。在H、W面反映类似 梯形。 3、5、侧垂面。在H、V面反映 类似梯形和平行四边形
5
Z1
1
补充：从1、2、3、4、5、6六个面不能形成完整立体，还 要从外部各表面积聚的线来分，这样可再找到7－11表面。
进一步的线、面分析
①铅垂面另二个面投影
②正垂面另二面投影
通过上述线面 分析，确定视图中 各线和平面的含义， 从而想象出由这些 线面围成的物体的 真实形状
四.组合体投影图的识读（P90）
读图和画图是相反的思维过程。必须通过大量的绘 图和读图实践，才能掌握。识读时注意：三面投影图必 须相互对照识读， 读图最基本的方法：形体分析法、线面分析法 各种方法的应用场所：形体分析法一般用于组合规 则、叠加综合类组合体；线面分析法一般用于斜面多、 组合不规则的切割类组合体。 （一）形体分析法：
作业分析：
1、 从形状特征明显的侧面开始，对 照三面投影图可读出：形状为台阶形棱柱， 但中间有三棱柱（正面反映）
2、综合一起可确认为：L型棱柱前面叠加 三棱柱而组合形成。轴测图如下：
3、由分析的轴测图，可补出各个面漏线
最初形状 删除中间部分 放入三棱柱
进一步的线、面分析
①铅垂面另二个面投影
②正垂面另二面投影
通过上述线面 分析，确定视图中 各线和平面的含义， 从而想象出由这些 线面围成的物体的 真实形状
在大致了解组合体投影的基础上，假设将投影图形分解为 若干组成部分，读出各部分所代表的空间形状及相对位置，最 后由位置综合想象出整体形状。
例：识读台身的投影图（如右图） 分析时，可配合轴测图表 达各个部分形状。 识读步骤： 1、 从反映位置清晰的正面投影 图着手，将图形分解成若干部 分，如图中的1（基础）、2（前 墙）、3（后墙）三个部分 2
（二）线面分析法： 在大致了解组合体投影的基础上，假设将投影图形 分解为若干表面，读出各平面对应的形状及空间位置， 最后由相对位置组合各表面，想象完整立体形状。 例：识读涵洞洞口处墙体的投影图（如右图） 分析时，可配合轴测 图表 达各个部分形状。 识读步骤： 1、 从反映位置清晰的水平面 投影图着手，将图形分解若 干表面，如图中的1、2、3、 4、5、6六个面组成。

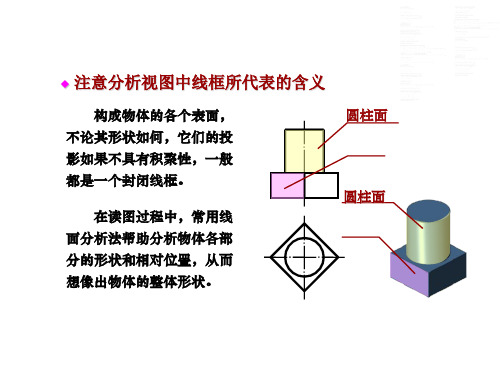

线面分析法是形体分析法读图的补充。由于物体 由许多不同几何形状的线面所组成，这时通过对各种 线和线框含义的分析来想像物体的形状和位置，就比 较容易构思出物体的整体形状。 分析：由已知三个视图可知，
该物体可以看成由一个L型 棱柱体切割而成。 正面图——表示出长方体的 左上方切去一个角 平面图—看出左前方也切去一 个角
3
1
2、读出各部分的形状、位置：
①基础：对照三面投影图，可 知：水平面反映主要特征， 为T 型柱，在立体下方。轴测图 为：
②前墙：侧面反映主要特征，为T型柱 （两侧带斜面），在基础上方右侧。
③后墙：正面反映主要特征， 为梯型柱，在基础上方左侧。
3、最后由相对位置组合各部分， 想象完整立体形状，配合画出轴测 图如右图：
7、10：侧平面。在W面反映实形梯 形。
8、11：正平面。在V面分别反 映实形：矩形、梯形。 9、铅垂面。在V、W面反映类 似形：六边形。
12、水平面。是最下部外围轮廓图 形，为反映实形的六边形。
（11） 10
（12）
该立体也可由两个基本体：梯形柱（7、11面反映 主要特征）组合形成，最后三个斜面切割形成（5、9、 6面）
线面分析法是形体分析法读图的补充。由于物体 由许多不同几何形状的线面所组成，这时通过对各种 线和线框含义的分析来想像物体的形状和位置，就比 较容易构思出物体的整体形状。 分析：由已知三个视图可知，
该物体可以看成由一个L型 棱柱体切割而成。 正面图——表示出长方体的 左上方切去一个角 平面图—看出左前方也切去一 个角
