别克GLX风扇反转车型：2001款别克GLX。
故障现象：车主以水温高，空调有时不工作的故障来送修。
故障诊断：接修此车时，观察水温表已接近红区，检查风扇，发现只有右侧风扇高速运转，而左侧风扇转速很慢，比低速还要慢。
因为此时发动机已过热，于是立即关闭发动机。
接通点火开关但不启动发动机，连接TECH2，用TECH2驱动两个风扇以高速挡旋转，发现右侧转速正常，而左侧风扇有时转，有时不转。
在驱动风扇高速旋转的同时，测得左侧风扇插头两端的电压在2～5V之间变化，不稳定；而右侧风扇工作电压为12V。
检查发现风扇线束与车身线束连接器C105处的棕色线与蓝色线端子已严重烧蚀，插座塑料件也已熔化变形。
清理插座并重新打磨端子后，连接好，试车，故障依旧。
用两根粗导线跨接插头，即分别短路插头中的棕色线和蓝色线，结果故障仍不能排除。
由此看来，线路的其他部分可能还存在故障。
风扇控制电路如图1所示，在用TECH2驱动风扇高速运转的同时，用万用表电压挡测量插头C105发动机线束侧的浅蓝线与接地问的电压为12V，测量灰色线与接地间的电压为9V（正常为0V），说明灰色线（532电路）搭铁不良。
试更换继电器9，无效，拆下继电器盒，从背面拆下插头，发现C11端子严重烧蚀，从插座中脱落下来一段，灰色线的线皮已熔化，继电器盒及相应插脚已烧蚀变形。
经打磨、清理并固定继电器盒背面的插座和端子后装复，用TECH2驱动，检查左侧风扇高速旋转正常，但用手放在左侧风扇后面感觉风量比右侧要小，仔细检查发现左侧风扇是向前吹风，而不是向后吸风。
进一步检查线路，发现风扇线束（风扇侧的小线束）中棕色线与蓝色线被切断后又重新焊接起来，与其他车相比，其棕色线与蓝色线对调了，造成左侧风扇反转。
风扇的正确旋转方向是向发动机舱内吸风，而反转时是向前吹风，汽车向前行驶时使风扇的运转阻力增大，电流增大，烧损了风扇线束插头及继电器盒插头等部件。
线束损坏处如图2所示。
原来，此车是一个事故车，发动机舱内的布线十分不规矩。

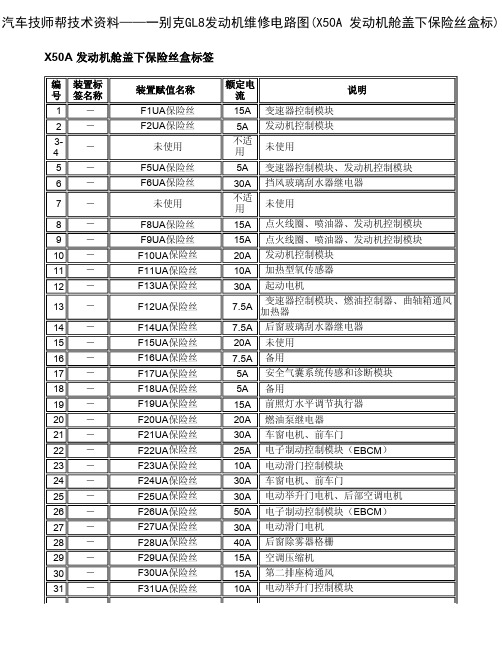

X50A 发动机舱盖下保险丝盒标签编号装置标签名称装置赋值名称额定电流说明1 －F1UA保险丝15A 变速器控制模块2 －F2UA保险丝5A 发动机控制模块3-4 －未使用不适用未使用5 －F5UA保险丝5A 变速器控制模块、发动机控制模块6 －F6UA保险丝30A 挡风玻璃刮水器继电器7 －未使用不适用未使用8 －F8UA保险丝15A 点火线圈、喷油器、发动机控制模块9 －F9UA保险丝15A 点火线圈、喷油器、发动机控制模块10 －F10UA保险丝20A 发动机控制模块11 －F11UA保险丝10A 加热型氧传感器12 －F13UA保险丝30A 起动电机13 －F12UA保险丝7.5A变速器控制模块、燃油控制器、曲轴箱通风加热器14 －F14UA保险丝7.5A 后窗玻璃刮水器继电器15 －F15UA保险丝20A 未使用16 －F16UA保险丝7.5A 备用17 －F17UA保险丝5A 安全气囊系统传感和诊断模块18 －F18UA保险丝5A 备用19 －F19UA保险丝15A 前照灯水平调节执行器20 －F20UA保险丝20A 燃油泵继电器21 －F21UA保险丝30A 车窗电机、前车门22 －F22UA保险丝25A 电子制动控制模块（EBCM）23 －F23UA保险丝10A 电动滑门控制模块24 －F24UA保险丝30A 车窗电机、前车门25 －F25UA保险丝30A 电动举升门电机、后部空调电机26 －F26UA保险丝50A 电子制动控制模块（EBCM）27 －F27UA保险丝30A 电动滑门电机28 －F28UA保险丝40A 后窗除雾器格栅29 －F29UA保险丝15A 空调压缩机30 －F30UA保险丝15A 第二排座椅通风31 －F31UA保险丝10A 电动举升门控制模块32 －F32UA保险丝15A 车身控制模块电源33 －F33UA保险丝25A 第一排座椅加热模块34 －F34UA保险丝25A 天窗控制模块、天窗遮阳板电机模块35 －F35UA保险丝30A 音频放大器（UQS）36 －F36UA保险丝10A 前照灯高度调节执行器37 －F37UA保险丝10A 右侧远光前照灯38 －F38UA保险丝10A 左侧远光前照灯39 －F39UA保险丝25A 第二排座椅加热模块40 －未使用不适用未使用41 －未使用不适用未使用42 －F42UA保险丝40A 冷却风扇中速43 －F43UA保险丝30A 备用44 －F44UA保险丝25A 前照灯洗涤液泵继电器45 －F45UA保险丝60A 冷却风扇高速继电器46 －F46UA保险丝10A 冷却风扇继电器47 －F47UA保险丝10A 加热型氧传感器48 －F48UA保险丝15A 前雾灯49 －F49UA保险丝10A 右侧近光前照灯50 －F50UA保险丝10A 左侧近光前照灯51 －F51UA保险丝15A 喇叭52 －F52UA保险丝5A 组合仪表53 －F53UA保险丝10A前照灯高度调节执行器、通风型座椅鼓风机电机、车内后视镜、倒车影像54 －F54UA保险丝5A 前照灯水平调节开关、空调控制模块55 －F55UA保险丝7.5A 前侧车窗开关、后视镜开关56 －F56UA保险丝15A 挡风玻璃洗涤液泵57 －F57UA保险丝15A 备用58 －未使用不适用未使用59 －F59UA保险丝20A 电子真空助力泵60 －F60UA保险丝7.5A 车外加热型后视镜61 －F61UA保险丝―未使用62 －未使用不适用未使用不适63 －未使用用未使用64 －F64UA保险丝5A 前照灯控制模块65 －未使用不适用未使用66 －F66UA保险丝15A 后车窗清洗泵67 －F67UA保险丝20A 燃油泵控制模块68 －未使用不适用未使用69 －F69UA保险丝5A 车身控制模块、电瓶电压控制模块70 －F70UA保险丝5A 备用71 －F71UA保险丝5A 车顶空调控制开关1 －KR29空调压缩机离合器继电器－空调压缩机离合器2 －KR27起动机继电器－起动机3 －KR20F冷却风扇继电器－冷却风扇4 －KR12C挡风玻璃刮水器速度控制继电器－挡风玻璃刮水器速度控制5 －KR12B挡风玻璃刮水器继电器－挡风玻璃刮水器6 －未使用－未使用7 －KR75发动机控制模块继电器－主继电器8 －KR23A燃油泵继电器－燃油泵9 －KR20A 冷却风扇中速1继电器－冷却风扇中速1继电器10 －KR20B 冷却风扇中速2继电器－冷却风扇中速2继电器11 －KR2前照灯洗涤液泵继电器－前照灯洗涤液泵12 －KR20E 冷却风扇转速控制继电器－冷却风扇转速控制13 －KR20D 冷却风扇高速继电器－冷却风扇高速14 －KR49前照灯近光继电器－前照灯近光（TT6）15 －KR73点火主继电器－主点火16 －KR16电子真空助力泵继电器－电子真空助力泵17 －KR5后窗除雾器继电器－后窗除雾器重要注意事项：以下所列为车身内部，不可维修的印刷电路板（PCB）――KR3喇叭继电器 － 喇叭― ― KR11挡风玻璃洗涤液泵继电器 － 挡风玻璃洗涤液泵 ― ― KR46前雾灯继电器 － 前雾灯 ― ― KR48前照灯远光继电器 － 前照灯远光 ― ― KR6后窗清洗液泵继电器 － 后窗清洗液泵 ――KR7后窗雨刮继电器－后窗雨刮器。
X50A 发动机舱盖下保险丝盒标签编号装置标签名称装置赋值名称额定电流说明1 －F1UA保险丝15A 变速器控制模块2 －F2UA保险丝5A 发动机控制模块3-4 －未使用不适用未使用5 －F5UA保险丝5A 变速器控制模块、发动机控制模块6 －F6UA保险丝30A 挡风玻璃刮水器继电器7 －未使用不适用未使用8 －F8UA保险丝15A 点火线圈、喷油器、发动机控制模块9 －F9UA保险丝15A 点火线圈、喷油器、发动机控制模块10 －F10UA保险丝20A 发动机控制模块11 －F11UA保险丝10A 加热型氧传感器12 －F13UA保险丝30A 起动电机13 －F12UA保险丝7.5A变速器控制模块、燃油控制器、曲轴箱通风加热器14 －F14UA保险丝7.5A 后窗玻璃刮水器继电器15 －F15UA保险丝20A 未使用16 －F16UA保险丝7.5A 备用17 －F17UA保险丝5A 安全气囊系统传感和诊断模块18 －F18UA保险丝5A 备用19 －F19UA保险丝15A 前照灯水平调节执行器20 －F20UA保险丝20A 燃油泵继电器21 －F21UA保险丝30A 车窗电机、前车门22 －F22UA保险丝25A 电子制动控制模块（EBCM）23 －F23UA保险丝10A 电动滑门控制模块24 －F24UA保险丝30A 车窗电机、前车门25 －F25UA保险丝30A 电动举升门电机、后部空调电机26 －F26UA保险丝50A 电子制动控制模块（EBCM）27 －F27UA保险丝30A 电动滑门电机28 －F28UA保险丝40A 后窗除雾器格栅29 －F29UA保险丝15A 空调压缩机30 －F30UA保险丝15A 第二排座椅通风31 －F31UA保险丝10A 电动举升门控制模块32 －F32UA保险丝15A 车身控制模块电源33 －F33UA保险丝25A 第一排座椅加热模块34 －F34UA保险丝25A 天窗控制模块、天窗遮阳板电机模块35 －F35UA保险丝30A 音频放大器（UQS）36 －F36UA保险丝10A 前照灯高度调节执行器37 －F37UA保险丝10A 右侧远光前照灯38 －F38UA保险丝10A 左侧远光前照灯39 －F39UA保险丝25A 第二排座椅加热模块40 －未使用不适用未使用41 －未使用不适用未使用42 －F42UA保险丝40A 冷却风扇中速43 －F43UA保险丝30A 备用44 －F44UA保险丝25A 前照灯洗涤液泵继电器45 －F45UA保险丝60A 冷却风扇高速继电器46 －F46UA保险丝10A 冷却风扇继电器47 －F47UA保险丝10A 加热型氧传感器48 －F48UA保险丝15A 前雾灯49 －F49UA保险丝10A 右侧近光前照灯50 －F50UA保险丝10A 左侧近光前照灯51 －F51UA保险丝15A 喇叭52 －F52UA保险丝5A 组合仪表53 －F53UA保险丝10A前照灯高度调节执行器、通风型座椅鼓风机电机、车内后视镜、倒车影像54 －F54UA保险丝5A 前照灯水平调节开关、空调控制模块55 －F55UA保险丝7.5A 前侧车窗开关、后视镜开关56 －F56UA保险丝15A 挡风玻璃洗涤液泵57 －F57UA保险丝15A 备用58 －未使用不适用未使用59 －F59UA保险丝20A 电子真空助力泵60 －F60UA保险丝7.5A 车外加热型后视镜61 －F61UA保险丝―未使用62 －未使用不适用未使用不适63 －未使用用未使用64 －F64UA保险丝5A 前照灯控制模块65 －未使用不适用未使用66 －F66UA保险丝15A 后车窗清洗泵67 －F67UA保险丝20A 燃油泵控制模块68 －未使用不适用未使用69 －F69UA保险丝5A 车身控制模块、电瓶电压控制模块70 －F70UA保险丝5A 备用71 －F71UA保险丝5A 车顶空调控制开关1 －KR29空调压缩机离合器继电器－空调压缩机离合器2 －KR27起动机继电器－起动机3 －KR20F冷却风扇继电器－冷却风扇4 －KR12C挡风玻璃刮水器速度控制继电器－挡风玻璃刮水器速度控制5 －KR12B挡风玻璃刮水器继电器－挡风玻璃刮水器6 －未使用－未使用7 －KR75发动机控制模块继电器－主继电器8 －KR23A燃油泵继电器－燃油泵9 －KR20A 冷却风扇中速1继电器－冷却风扇中速1继电器10 －KR20B 冷却风扇中速2继电器－冷却风扇中速2继电器11 －KR2前照灯洗涤液泵继电器－前照灯洗涤液泵12 －KR20E 冷却风扇转速控制继电器－冷却风扇转速控制13 －KR20D 冷却风扇高速继电器－冷却风扇高速14 －KR49前照灯近光继电器－前照灯近光（TT6）15 －KR73点火主继电器－主点火16 －KR16电子真空助力泵继电器－电子真空助力泵17 －KR5后窗除雾器继电器－后窗除雾器重要注意事项：以下所列为车身内部，不可维修的印刷电路板（PCB）――KR3喇叭继电器 － 喇叭― ― KR11挡风玻璃洗涤液泵继电器 － 挡风玻璃洗涤液泵 ― ― KR46前雾灯继电器 － 前雾灯 ― ― KR48前照灯远光继电器 － 前照灯远光 ― ― KR6后窗清洗液泵继电器 － 后窗清洗液泵 ――KR7后窗雨刮继电器－后窗雨刮器。
别克汽车冷却风扇控制器安装使用说明书产品特点：1、安装简单，不破坏原车线束。
2、不必更换已经烧坏的风扇线束和保险盒，极大程度降低维修成本。
3、安装本品后，风扇转速达到新车水平。
风扇提前启动运转，95℃启动低速运转，100℃启动高速，冷却液高温问题得到明显改善。
4、采用磨砂铝合金外壳，IP55防尘防水，中美合资品牌80A大电流继电器，确保工作稳定可靠5，引线采用铁氟龙电线（俗称硬皮电线），耐高温、抗腐蚀、耐老化。
可达到与车辆同寿命。
安装与使用：先关闭点火钥匙。
1、GL8商务车建议把控制盒安装在右前大灯底下，或固定机舱保险盒下，蓄电池后面，君威世纪皇朝建议安装在机舱保险盒侧边的斜撑杆上。
2、两个黑色2P插头插在风扇电机上，线短的插车身右侧电机，长的插左侧电机。
3、将原车水温传感器插头拔下，把本控制器的母插插入水温传感器，公插接上原车的母插头，即可完成对水温传感器的连接。
4、带保险盒的红色线为正极，接保险盒的入线正极8mm螺栓上，黑色线为负极，须就近牢固搭铁。
5、两条较细的为高、低速控制线，绿色为低速，兰色为高速，接控制线前先测试风扇能否正常工作，先把绿色单独搭铁，此时两个风扇应低速运转，若有二个都不转，说明其中一个已经坏掉，若风向不对，说明可能更换过不匹配电机，把两条控制线同时搭铁，则两个风扇同时高速运转。
6、接线方式分两种：方法一：拔掉保险盒内控制风扇运转的三个继电器，一般为9号、10号和12号继电器，绿色线插头插入君威车12号继电器85号脚；GL8车的12号继电器85号脚。
兰色线插头插入君威车9号继电器85号脚；GL8车的9号继电器86号脚。
需要用力插入。
方法二：铰接保险盒背面黑色接线板，绿色控制线：GL8车接F3绿色线，君威车接A3绿色线；兰色控制线：GL8车接C10兰色线，君威车接A11兰色线。
以下图示：F E D C B A1211 C10 兰色10 ●9876 F3 绿色543 ●21商务车(GL8) 黑色接线板F E D C B A1211 ●A11兰色1098765 A3 绿色43 ●21轿车（君威、世纪、皇朝) 黑色接线板39 38 3718号保险丝接细红线25号保险丝接细红线8、本控制器内置ECU ，请一定按照以下顺序接线：第一步接2个风扇电机插头，第二步接水温传感器插头，第三步接负极，第四步接正极，第五步将蓝绿线搭铁测试风扇是否高低速运转以及风向是否正确，无误后再牢固接入。
暖风、通风和空调系统规格紧固件紧固规格应用规格公制英制空调压缩机软管锁止附件至储能器螺栓16牛z米11磅力英尺空调压缩机软管锁止附件至压缩机螺母33牛z米24磅力英尺空调压缩机软管锁止附件至辅助（后）吸入管螺栓16牛z米11磅力英尺储能器箍带螺栓 5.5牛z米49磅力英寸空气分配器壳体盖 1.6牛z米14磅力英寸进气壳体螺钉 1.6牛z米14磅力英寸进气阀电动执行器螺钉 1.6牛z米14磅力英寸鼓风机马达电阻器/继电器螺钉 1.9牛z米16磅力英寸鼓风机马达螺钉20牛z米15磅力英尺中心空气分配管固定螺母10牛z米89磅力英寸压缩机装配螺栓50牛z米37磅力英尺压缩机轴螺母18牛z米13磅力英尺除霜器出口管道固定螺钉10牛z米89磅力英寸加热器空调系统模块螺栓至内乘客室20牛z米15磅力英尺加热器空调系统模块螺母至发动机室10牛z米89磅力英寸加热器空调系统模块上装配螺钉 1.6牛z米14磅力英寸加热器芯线路卡夹螺钉 1.6牛z米14磅力英寸加热器芯装配卡夹螺钉 1.6牛z米14磅力英寸加热器盖螺钉 1.6牛z米14磅力英寸加热器进口管装配螺母7牛z米62磅力英寸在锁止装配螺栓处的液体管路16牛z米12磅力英尺辅助加热器空调系统模块装配螺栓和螺母10牛z米89磅力英寸制冷剂管路托架螺母 3.3牛z米29磅力英寸储能器接头处的吸入管47牛z米35磅力英尺芯组装配螺栓处的吸气管路16牛z米12磅力英尺节温器旁通管螺栓至气缸盖25牛z米18磅力英尺节温器旁通管螺栓至水泵12牛z米106磅力英寸节温器旁通管螺母25牛z米18磅力英尺热膨胀阀螺栓5牛z米44磅力英寸热膨胀阀管路托架螺栓 1.6牛z米14磅力英寸温度阀电动执行器螺钉 1.6牛z米14磅力英寸模式执行器螺钉 1.6牛z米14磅力英寸进风门执行器螺钉 1.6牛z米14磅力英寸接头和管路紧固扭矩值应用规格公制英制空调系统压力传感器5牛z米44磅力英寸空调系统制冷剂维修阀11牛z米98磅力英寸压缩机泄压阀9牛z米80磅力英寸冷凝器接头处的液体管路27牛z米20磅力英尺量孔接头处的液体管路27牛z米20磅力英尺后接头处的液体管路27牛z米20磅力英尺系统容积参数应用规格公制英制空调系统R-134a加注容量 1.1千克 2.4英磅制冷剂油分布规格应用材料类型上海通用汽车件号空调系统空气和接头润滑油525 粘度矿物机油12301108或等效产品空调系统内部润滑油（包括压缩机）聚烷撑二醇（PAG）合成制冷剂润滑油12378526或等效产品诊断信息和程序泄漏测试制冷系统泄漏测试遇到如下情况之一时，对制冷系统进行制冷剂泄漏测试：z因系统指示制冷剂缺少时而怀疑泄漏。
暖风、通风和空调系统 - 自动示意图和布线图部件定位图暖风、通风和空调系统部件视图发动机室左前侧447365B 图标(1)空调（A/C ）制冷剂压力传感器左侧仪表板图标(1)阳光传感器(C68)(2)空调控制模块(C68)(3)上出风口温度传感器(C68)U010205地板控制台图标(1)空调控制模板—辅助(C69U)空调箱总成（前）图标(1)模式（模式1）风门执行器(2)进新风执行器(3)前鼓风机马达(4)除霜（模式2）风门执行器(5)鼓风机马达电阻片(C67)鼓风机马达调速模块(C68)(6)下出风口温度传感器(C68)(7)温度风门执行器左后车厢图标(1)鼓风机马达—辅助空调系统(2)温度风门执行器—辅助空调系统(3)模式执行器—辅助空调系统(4)后空调继电器(5)后空调高速继电器(6)鼓风机马达电阻—辅助空调系统U010206前保险杆下部590176B 图标(1)环境气温传感器暖风、通风和空调系统接头端视图空调压缩机离合器线圈接头零件信息z12162017针导线颜色电路编号功能A 黑色1050接地B深绿59A/C 压缩机离合器电磁阀供电空调制冷剂压力传感器接头零件信息z12110192针导线颜色电路编号功能A 黑色2751空调压力传感器回路B 灰色27005伏参考电压C红色/黑色380空调（A/C ）制冷剂压力传感器信号280759258299环境气温传感器接头零件信息z12052641针导线颜色电路编号功能A 浅绿/黑色735外界环境温度传感器信号B黑色1550接地辅助（后）鼓风机马达接头零件信息z12033769针导线颜色电路编号功能A 黑色350T 接地B橙色1052E供电35437523591辅助（后）鼓风机马达电阻片辅助（后）模式风门执行器J12接头零件信息z12064993针导线颜色电路编号功能5黄色1318正转6深蓝色953反转8灰色597B供电9灰色/黑色695反馈10黑色1791B接地280764辅助（后）温度阀执行器接头零件信息z12064993针导线颜色电路编号功能5白色/黑色1236正转6浅蓝色954反转8灰色597A供电9深蓝色1646反馈10黑色1791A接地鼓风机（前）马达调速模块280764电动进气执行器接头零件信息z12064993针导线颜色电路编号功能5深绿色1614正传6褐色957反转8灰色596E供电9紫色1838反馈10黄色1798C接地温度风门执行器接头零件信息z12064993针导线颜色电路编号功能5深蓝色1199正传6深绿色956反转8灰色596B供电9浅蓝色733反馈10橙色1798B接地280764280764模式风门执行器1接头零件信息z 12064993针导线颜色电路编号功能5褐色2273正传6黄色951反转8灰色598B供电9浅绿色2275反馈10黄色1779B接地模式风门执行器2接头零件信息z12064993针导线颜色电路编号功能5白色119正传6黑色952反转8灰色598C供电9浅绿色/黑色2276反馈10黄色1779C接地280764280764C68空调控制头(前)接头J1C68空调控制头（前）接头J2C69U空调控制头（后）接头J14接头零件信息z12064978针导线颜色电路编号功能1黑色150C接地2灰色908变光输入3－-－4橙色1040供电5浅绿色2271class 26粉红色739点火40427诊断信息和程序故障诊断仪输出控制暖风、通风和空调系统控制模块故障诊断仪输出控制故障诊断仪输出控制附加菜单选择说明空调系统请求输出控制当选择ON（开）时，暖风、通风和空调系统控制模块发出一个空调系统请求信号，打开空调压缩机。
发动机冷却系统规格示意图和布线图紧固件紧固规格应用规格公制英制冷却液加热器螺栓/螺钉2牛顿米18磅力英寸冷却风扇螺母6牛顿米53磅力英寸冷却风扇马达螺钉6牛顿米53磅力英寸冷却风扇护罩螺栓6牛顿米53磅力英寸散热器托架螺栓24牛顿米18磅力英尺散热器下空气导流器螺栓20牛顿米15磅力英尺节温器旁通管螺栓11牛顿米98磅力英寸节温器旁通管螺母25牛顿米18磅力英尺节温器壳体螺栓25牛顿米18磅力英尺水泵螺栓10牛顿米89磅力英寸水泵皮带轮螺栓25牛顿米18磅力英尺发动机冷却系统规格应用规格公制英制防冻液DEX-COOL®防冻液与水的比例56%的DEX-COOL®比44%的水冷却液冰点保护-35° C（-32° F）至-45° C（-4° F）冷却系统容量仅前暖风、通风和空调系统（C60）9.1升9.5夸脱前、后暖风、通风和空调系统（C34）11.6升12.1夸脱冷却液回收罐0.99升1夸脱冷却风扇叶片直径360毫米14.1英寸马达类型第II代低壳体永磁冷却风扇示意图（动力系统控制模块）部件定位图冷却系统部件视图发动机室前部图例(1)发动机冷却液风扇马达1（右）连接器(2)发动机冷却液风扇跨接(3)发动机冷却液风扇马达2（左）连接器618232B冷却系统连接器端视图发动机冷却液风扇马达1（右）接头零件信息z12085030针导线颜色电路编号功能A 灰色532接地B白色504发动机冷却液风扇1（右）供电发动机冷却液风扇马达2（左）接头零件信息z12085030针导线颜色电路编号功能A 黑色250接地B浅蓝409发动机冷却液风扇2（左）供电6248962489诊断信息和程序诊断起点从症状开始系统诊断。
利用诊断系统检查，可以识别正确的系统诊断程序和该程序的位置。
查阅说明与操作信息，在出现功能失效时，有助于确定正确的症状诊断程序。
查阅说明与操作信息还助于确定顾客描述的状况是否属于正常操作。
10.2.2.1 暖风、通风与空调系统示意图电源、搭铁、鼓风机控制、串行数据和日照传感器执行器传感器压缩机控制装置后暖风、通风与空调系统10.3.2.1 暖风、通风与空调系统示意图电源、搭铁、鼓风机控制和子系统参考执行器压缩机控制和温度传感器后暖风、通风与空调系统11.1.2.1 数据通信示意图低速 GMLAN高速 GMLAN通信启用和线性互联网总线 (LIN)11.1.2.2 车身控制系统示意图电源、搭铁和电源分布和电源模式的参考子系统参考（第 1 页，共 3 页）子系统参考（第 2 页，共 3 页）子系统参考（第 3 页，共 3 页）11.2.2.1 点烟器/电源插座示意图直流电源交流电源 (KV1)11.3.2.1 线束布线图车身线束布线- 左后乘客舱图标(1) JX405(2) X405前地板控制台线束布线图标(1) J371（不带KA1 或ULD）(2) X240(3) X340(4) J377(5) J373(6) J379（不带ULD）(7) J375方向盘线束布线图标(1) J297(2) J295 (UK3)(3) J291 (UK3)仪表板线束布线–发动机舱图标(1) 仪表板(2) X111转向柱线束布线图标(1) 转向柱总成(2) J293(3) J271(4) J253(5) X201(6) X211驾驶员车门线束布线图标(1) J577（不带AXE）(2) X553(3) X500(4) J555(5) J575(6) X555车顶控制台线束布线图标(1) X343(2) J328(3) J364 (C3U)左后车门线束布线图标(1) J711(2) X700乘客车门线束布线图标(1) X666(2) J602(3) J600（不带AXE）(4) J666（不带AXE）(5) J602(6) X664(7) X600右后车门线束布线图标(1) X800(2) J800发动机线束接头布线–后图标(1) J117（TSH 或T26）(2) J112(3) J141(4) J143(5) J132(6) J133(7) J140(8) J131(9) J144发动机线束接头布线–前图标(1) J134(2) J143(3) J133(4) J132(5) J117（TSH 或T26）驾驶员座椅线束布线(AG3)图标(1) J357（KA1 或KB6）(2) J355 (A45)(3) J353 (KA1)(4) J354 (AG3)(5) X315(6) X333(7) J358 (KB6)(8) J359 (KB6)(9) J350 (AG3)驾驶员座椅线束布线（不带AG3）图标(1) J355 (AH5)(2) J353 (KA1)(3) J357 (KA1)(4) X315(5) X333乘客座椅线束布线图标(1) X314(2) J342（KA1 不带A45）(3) J344（AAQ 或KB6）(4) J346 (AAQ)(5) X332(6) J349 (KB6)(7) J347 (KB6)车身线束布线–右后乘客舱图标(1) X452(2) X420(3) X422车身线束布线–前排乘客图标(1) X202(2) X340(3) X200(4) X600(5) X252(6) J323(7) X314(8) X324(9) X332(10) J325 (KB6)(11) J308(12) J304(13) X800(14) J313(15) X325 (UE1)(16) X325(17) X700(18) J333(19) J319(20) J321（DD8 带UVC）(21) X305(22) J315（C25 不带X88）(23) X333(24) X315(25) X209 (V92)(26) X500(27) J302(28) J311(29) J320 (V92)(30) JX205后保险杠线束布线图标(1) X440（UD7 或X88）(2) J444 (UD7)(3) J440 (UD7)尾灯线束布线(X88)图标(1) X451(2) J493(3) J495(4) J490(5) J488(6) X450前蒙皮线束布线(X88)图标(1) X151(2) X150(3) X122(4) J120(5) J122(6) X123车顶内衬线束布线图标(1) X398 (C3U)(2) J326(3) J339(4) J348(5) X420(6) X422(7) X216 (U42)(8) X343后排第 2 排座椅区域地板线束布线图标(1) X324(2) 直插式保险丝OnStar (UE1)(3) X325 (UE1)仪表板线束布线–乘客舱图标(1) X203(2) J216(3) JX205(4) J219（U42 或UQS）(5) X216 (U42)(6) J273 (RCA)(7) J215(8) J213(9) J202(10) J206 (CJ2)(11) X252(12) X200(13) X214(14) X240(15) X202(16) J208(17) J214(18) J211(19) J220(20) X201(21) J221(22) J251(23) X205前端照明灯线束布线图标(1) J122(2) J120(3) J126 (Z88)(4) X120(5) X151(6) X107 (W49)(7) X108 (W49)(8) J121（W49 带TSH 或T26）(9) J123（W49 带TSH 或T26）(10) X150雾灯加长件线束布线图标(1) 前保险杠蒙皮(2) J104（不带X88）(3) X108 (W49)(4) X107 (W49)(5) J113（不带X88）车身线束布线–靠近举升门图标(1) X901(2) X903(3) X450（W49 或X88）(4) X442 (V92)(5) X405(6) X440（UD7 或X88）(7) X451（W49 或X88）举升门线束布线图标(1) X903(2) X902 (UVC)(3) X901(4) X911(5) X931（W49 或Z88）(6) J911 (Z88)(7) J915(8) X940(9) J905 (TB5)(10) X933(11) J907 (TB5)(12) J913(13) X920（W49 或Z88）(14) J903 (Z88)发动机舱线束布线图标(1) X100(2) X161(3) X160(4) X111(5) J115（TSH 或T26）11.3.2.2 电气示意图符号 电压指示灯一般图标符号说明蓄电池电压点火开关 – OFF 位置点火开关 – Accessory 位置点火开关 – Run 位置点火开关 – Start 位置 符号说明主要部件列表图标示意图上的图标用于链接至“主要电气部件列表”。
图1 继电器及冷却风扇电路图
时，A/C制冷剂压力传感器压力信号突然上升到2 361 kPa，此时PCM 立即启动保护模式，从而使左、右两侧发动机冷却液风扇起动机高速转动[2]。
仔细检查相关线路，没有发现异常。
给该车更换1个新的A/C 制冷剂压力传感器后试车，故障依旧会出现。
查看数据流信息，依然是因为传感器压力突然上升，导致风扇启动。
而正常情况下，车辆的空调管路压力是不可能在1～2 s内上升到2 300 kPa后，又马上恢复到400 kPa的。
再次对相关线路进行检查，并将PCM拆卸下来，断开A/C制冷剂压力传感器之间的相关线路，采用单独连接方式，然后进行试车，发现故障仍然会出现。
直接给A/C制冷剂压力传感器短接一个2 结束语
在这个别克GL8间歇性冷却液温度低时，冷却风扇却高速转动故障案例中，根据故障现象初步判断是A/C制冷剂压力传感器有故障的方向是正确的，但是在查找故障原因上忽略了A/C制冷剂压力传感器搭铁线的故障。
如果A/C制冷剂压力传感器的搭铁线松脱，引起A/C制冷剂压力信号突变，从反复试车时发现急加速和急减速时故障明显，发动机晃动量过大时可能会造成A/C制冷剂压力传感器搭铁线间歇断开。
所以在维修此类故障时，不仅要以逻辑关系作为故障分析的主线，还要善于抓住和故障有关细节，仔细分析才能找出故障部位及原因。
图2 动力系统控制单元电路图。
