十九、共用线路上海别克轿车配电电路如图9-2-165~图9-2-200所示。
图9-2-165 配电电路-蓄电池，UAWJB发动机罩内辅助设备接线盒和保险丝盒图9-2-166 配电电路-GLX车型的RAP继电器、UAWJB、点火开关和保险丝盒图9-2-167 配电电路-GL车型的RAP继电器、UAWJB、点火开关和保险丝盒图9-2-168 配电电路-UAWJB、点火开关和保险丝盒图9-2-169 配电电路-UAWJB和G117图9-2-170 配电电路-GLX车型的UAWJB、EBCM/EBTCM和保险丝盒图9-2-171 配电电路-GL车型的UAWJB、EBCM/EBTCM和保险丝盒图9-2-172 配电电路-UAWJB、PNP开关、发电机、自动灯控制模块和大灯开关图9-2-173 配电电路-UAWJB发动机罩内辅助设备接线盒图9-2-174 配电电路-UAWJB、后制动信号灯开关、A/T和ICM图9-2-175 配电电路-UAWJB和喷油器图9-2-176 配电电路-保险丝盒、外侧后视镜和PCM图9-2-177 配电电路-保险丝盒和HV AC部件图9-2-178 配电电路-保险丝盒、EBCM/EBTCM和后制动信号灯开关图9-2-179 配电电路-保险丝盒、UAWJB、PCM和BCM图9-2-180 配电电路-保险丝盒、BCM、IC、收音机和DLC图9-2-181 配电电路-保险丝盒细部详图图9-2-182 配电电路-保险丝盒、UAWJB、收音机和IC图9-2-183 配电电路-保险丝盒和后部照明图9-2-184 配电电路-保险丝盒、刮水/冲洗器、BCM和收音机控制图9-2-185 配电电路-保险丝盒、大灯和左前（LF）窗开关图9-2-186 搭铁分布电路-G101、车大灯、后雾灯、侧中继电器灯和喇叭图9-2-187 搭铁分布电路-G101、G113、G117和G119图9-2-188 搭铁分布电路-G113图9-2-189 搭铁分布电路图-G200（一）图9-2-190 搭铁分布电路图-G200图9-2-191 搭铁分布电路图-G201图9-2-192 搭铁分布电路图-G203图9-2-193 搭铁分布电路图-G301（一）图9-2-194 搭铁分布电路图-G301（二）图9-2-195 搭铁分布电路图-G301（三）图9-2-196 搭铁分布电路图-G401和G402图9-2-197 搭铁分布电路图-G402图9-2-198 搭铁分布电路图-G402图9-2-199 点烟器/备用电源插座电路图-保险丝盒、C206、前点烟器和灯、G200图9-2-200 点烟器/备用电源插座电路图-保险丝盒、后点烟器和G301。
2003别克君威原厂电路图手册8-280 线路系统车身和附件电气符号电气符号续符号说明符号说明对静电放电敏感 ESD 图标本图标用于提醒技术人员该系局部部件统含有对静电放电敏感的部件当部件采用虚线框表示时在维修前需要特别注意参见部件或导线均未完全表示告诫和备注中的静电放电备注106629 106637附加充气式保护装置 SIR或附加保护系统 SRS 图标本图标用于提醒技术人员该系完整部件统含有附加充气式保护装置当部件采用实线框表示时SIR 附加保护装置系统所示部件或导线表示完整SRS 部件在维修前需要特别注意参见告诫和备注中的辅助充气保护装置维修106630 106641注意事项车载诊断 OBDII 图标本图标用于提醒技术人员保险丝该电路对 ODBII 排放控制电路的操作十分重要任一电路如果出现故障将导致故障指示灯MIL 启亮该电路就属于OBD II 电路106632 106643重要注意事项图标断路器本图标用于提醒技术人员还有其它附加系统维修的信息106633 106642电压指示器框示意图上的这些框格用于指示何可熔断连接时保险丝上有电压106644805008车身和附件线路系统 8-281电气符号续电气符号续符号说明符号说明部件上连接的连接器贯穿式密封圈106645 106650底盘接地带引出线的连接器106646 106651壳体接地带螺栓或螺钉连接孔的端子106647 106652直列线束连接器单丝灯泡106648 106653接头双丝灯泡106649 1066548-282 线路系统车身和附件电气符号续电气符号续符号说明符号说明发光二极管可变电阻器106655 106659电容器位置传感器106661106656输入输出电阻器蓄电池106657 106662输入输出开关可变蓄电池106663106660二级管电阻器106664106658车身和附件线路系统 8-283电气符号续电气符号续符号说明符号说明晶体天线106665 106670加热芯屏蔽106666 106671马达开关106667 106672电磁阀单极单掷继电器106673106668单极双掷继电器线圈1066741066698-284 线路系统车身和附件com3 客车区位所有接地直列连接器贯穿式密封圈和接头都给定了识别代码与其在车辆上的位置相对应下表介绍编码体系160960车辆分区表车辆分区表续调出图号码区位说明调出图号码区位说明100 - 199 发动机室全部在仪表板前 400 - 499 行李厢部从后车轮罩到车辆后部注释001-099 为发动机室附500 - 599 位于左前车门内加号仅在使用所有100-199 600 - 699 位于右前车门内时使用700 - 799 位于左后车门内200 - 299 位于仪表板区域内800 - 899 位于右后车门内300 - 399 乘客室从仪表板到后车900 - 999 位于行李厢盖或储物仓盖轮罩8-304 线路系统车身和附件车身和附件线路系统 8-3058-306 线路系统车身和附件车身和附件线路系统 8-3078-308 线路系统车身和附件车身和附件线路系统 8-3098-310 线路系统车身和附件车身和附件线路系统 8-3118-312 线路系统车身和附件车身和附件线路系统 8-3138-314 线路系统车身和附件车身和附件线路系统 8-3158-316 线路系统车身和附件车身和附件线路系统 8-3178-318 线路系统车身和附件车身和附件线路系统 8-3198-320 线路系统车身和附件车身和附件线路系统 8-3218-322 线路系统车身和附件车身和附件线路系统 8-3238-324 线路系统车身和附件车身和附件线路系统 8-3258-326 线路系统车身和附件车身和附件线路系统 8-3278-328 线路系统车身和附件车身和附件线路系统 8-3298-330 线路系统车身和附件车身和附件线路系统 8-3318-332 线路系统车身和附件车身和附件线路系统 8-3338-334 线路系统车身和附件车身和附件线路系统 8-3358-336 线路系统车身和附件车身和附件线路系统 8-3378-338 线路系统车身和附件com5 线束布线图车辆前部471408图标1 G101 6 雾灯连接器右侧2 转向灯连接器左侧 7 喇叭连接器3 C141 8 C1424 雾灯连接器左侧 9 转向灯连接器右侧5 环境空气温度表传感器连接器10 发动机罩下附件接线盒连接器 C3车身和附件线路系统 8-339线束布线图前大灯802002图标1 C141 图示为左侧 C142 右侧类似 4 近光灯2 转向辅助照明灯若配备 5 远光灯3 转向灯 6 前位灯8-340 线路系统车身和附件线束布线图车辆左前侧500368图标1 侧转向灯连接器–右侧2 前大灯线束车身和附件线路系统 8-341线束布线图车辆右前侧500367图标1 C141 直列连接器至前大灯总成 - 左侧2 侧转向灯连接器–左侧8-342 线路系统车身和附件线束布线图发动机室左前侧473214图标1 G111车身和附件线路系统 8-343线束布线图发动机冷却风扇散热器后部619210图标1 C105 直联发动机冷却风扇 4 动力系统控制模块 PCM 连接器2 散热器加注口 C2 蓝色3 动力系统控制模块 PCM 连接器C1 透明8-344 线路系统车身和附件线束布线图发动机室前部471548图标1 C105 冷却风扇跨接线 3 右发动机冷却液风扇马达2 C105 发动机线束 4 左发动机冷却液风扇马达车身和附件线路系统 8-345线束布线图发动机室右前侧805001图标1 蓄电池 3 仪表板线束2 发动机罩下 4 C206 断电连接器8-346 线路系统车身和附件线束布线图发动机室左侧支柱架上471409图标1 双级风口连接器2 C101车身和附件线路系统 8-347线束布线图左上发动机室隔板473203图标1 P1012 G2018-348 线路系统车身和附件线束布线图发动机室右前侧472442图标1 C120车身和附件线路系统 8-349线束布线图发动机右前上部619214图标1 点火控制模块 ICM 连接器 C2 4 加热氧传感器 HO2S2 C102 直联喷油器线束 5 点火控制模块 ICM 连接器 C13 加热氧传感器 H2OS 引出线8-350 线路系统车身和附件线束布线图发动机左侧619207图标1 发动机线束车身和附件线路系统 8-351线束布线图发动机左下部619208图标1 组 1 爆震传感器 KS 7 AC 压缩机离合器线圈连接器2 易熔线连接端子起动机 B端子 8 曲轴位置 CKP 传感器 24X3 发动机机油压力传感器 9 发动机冷却液液位传感器连接器4 起动机电磁线圈引线 10 发动机罩下附件接线盒连接器 C35 蓄电池正极引出线 11 发动机罩下附件接线盒连接器 C76 C172 直联右前车轮转速传感器8-352 线路系统车身和附件线束布线图发动机室左侧471532图标1 C111 8 AC 压力传感器连接器2 驻车空档位置 PNP 开关 9C1713 驻车空档位置PNP 开关连接器C1 10 G1134 驻车空档位置PNP 开关连接器C2 11 G113 从蓄电池引出线5 电子制动控制模块连接器ABS 12 G1176 C1017 G119车身和附件线路系统 8-353线束布线图挡风玻璃底部发动机室顶部473211图标1 挡风玻璃刮水器马达3 P1012 P1038-354 线路系统车身和附件线束布线图右前车轮472452图标1 右前车轮转速传感器2 C172 连接器至发动机线束车身和附件线路系统 8-355线束布线图转向柱下部472399图标1 停车灯开关连接器 C1 仪表板线束 6 C215 连接器至充气式保护装置方向盘模2 停车灯开关 C2 仪表板线束块转向柱线束3 C216 连接器至充气式保护装置仪表板模 7 C201 连接器至转向柱转向柱线束块 8 G2034 C201 连接器至转向柱仪表板线束 9 停车灯开关 C2 转向柱线束5 C215 连接器至充气式保护装置方向盘模块仪表板线束8-356 线路系统车身和附件线束布线图仪表板下部转向柱右侧473215图标1 仪表板线束2 G203 收音机和仪表板电子装置接地车身和附件线路系统 8-357线束布线图右侧隔板仪表板下部473212图标1 P1008-358 线路系统车身和附件线束布线图仪表板中心472462图标1 C242车身和附件线路系统 8-359线束布线图仪表板右侧后部472400图标1 收音机 3 C2902 天线引线8-360 线路系统车身和附件线束布线图后座控制台804003图标1 后部音响及风扇控制模块 3 前地板控制台2 音响风扇与后出风口集成面板车身和附件线路系统 8-361线束布线图图示为左前车门右前车门类似472404图标1 电动车窗开关连接器 7 电动车门锁马达连接器2 电动外后视镜连接器 8 外后视镜开关连接器3 P301 9 电动车窗调节器马达连接器4 C301 10 电动车门锁开关连接器5 左前收音机扬声器 11 电动外后视镜开关连接器6 电动车窗开关连接器8-362 线路系统车身和附件线束布线图乘客室左侧472405图标1 C301 4 C3512 C311 5 G3013 P371车身和附件线路系统 8-363线束布线图乘客室右侧472465图标1 C3523 C3022 P3728-364 线路系统车身和附件线束布线图前乘客室左侧472406图标1 C311 3 C3122 主车身线束车身和附件线路系统 8-365线束布线图后门472403图标1 电动车窗开关连接器 5 电动车窗调节器马达连接器2 点烟器连接器 6电动车门锁马达连接器3 P701 7 电动车门未全关开关连接器4 C3518-366 线路系统车身和附件线束布线图车顶乘客室内805007图标1 后视镜连接器 5 C910 车顶线束连接器2 阅读灯门控灯连接器 6 倒车辅助系统显示器连接器3 C390 7 车载电话系统麦克风连接器4 车顶灯连接器车身和附件线路系统 8-367线束布线图左后车窗行李架500365图标1 后窗除雾器连接器C1 3 主车身线束2 G4018-368 线路系统车身和附件线束布线图左后行李架下部805003图标1 C395 直列连接器至电动天线 4 G4022 C410 直列连接器至后厢门锁松开装置 5 C390 直列连接器至收音机天线电磁阀3 C402 直列连接器至尾灯线束车身和附件线路系统 8-369线束布线图右后窗行李架500364图标1 C395 直列连接器至电动天线模块 5 G4022 C399 直列连接器至收音机天线 6 C390 直列连接器至车顶侧板门控灯3 右后收音机扬声器连接器线束4 C420 直列连接器至中间高位安装停车灯 7 C910 直列连接器至车顶倒车辅助系统显示器8-370 线路系统车身和附件线束布线图图示为左后车轮右后车轮类似472466图标1 P371 图示为左侧 P372 右侧相似3 C371 图示为左侧 C372 右侧相似2 后车轮转速传感器车身和附件线路系统 8-371线束布线图后厢门内472475图标1 C915 直列连接器至倒车灯附件 4 P9322 后厢门松开装置执行器电磁阀连接器5 C410 连接器至主车身线束3 P430 6 后厢门未全关开关连接器8-372 线路系统车身和附件线束布线图左后厢车轮罩板473208图标1 G401 左后行李架接地 3 C4012 P425 EVAP 碳罐通风电磁阀连接器车身和附件线路系统 8-373线束布线图后厢右侧车辆后下侧472407图标1 C405 主车身 4 燃油箱2 燃油传送器总成 5 P3753 C405 燃油箱8-374 线路系统车身和附件线束布线图车顶乘客室内472481图标1 C420车身和附件线路系统 8-375线束布线图车辆后部805002图标1 C401 图示为左侧 C402 右侧相似3 P401 图示为左侧 C402 右侧相似2 尾灯停车灯附件8-376 线路系统车身和附件线束布线图后保险杠805019图标1 C900 倒车辅助系统连接器2 倒车辅助系统线束车身和附件线路系统 8-377线束布线图后厢门472483图标1 C915 连接器至后厢门饰件3 后厢门饰件2 P9158-378 线路系统车身和附件com 部件定位图com1 电源和接地部件名称位置定位视图连接器端视图点烟器壳体控制台总成前下室电源和接地部件视图电源和接地部件端视图保险丝盒位于仪表板右侧右前车门门洞内电源和接地部件视图后点烟器安装在后车门扶手电源和接地部件视图电源和接地部件端视图C200 56 插孔仪表板线束至车身线束位于仪表板右侧后线束布线图直列线束连接器端视部图。

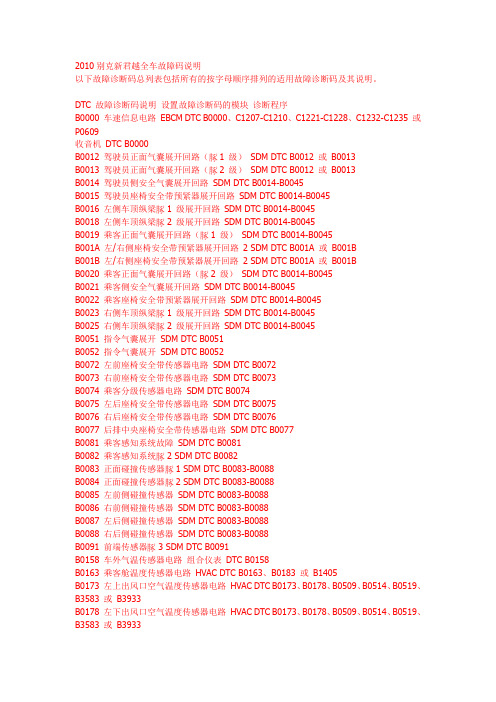

2010别克新君越全车故障码说明以下故障诊断码总列表包括所有的按字母顺序排列的适用故障诊断码及其说明。
DTC 故障诊断码说明设置故障诊断码的模块诊断程序B0000 车速信息电路EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609收音机DTC B0000B0012 驾驶员正面气囊展开回路（ 1 级）SDM DTC B0012 或B0013B0013 驾驶员正面气囊展开回路（ 2 级）SDM DTC B0012 或B0013B0014 驾驶员侧安全气囊展开回路SDM DTC B0014-B0045B0015 驾驶员座椅安全带预紧器展开回路SDM DTC B0014-B0045B0016 左侧车顶纵梁 1 级展开回路SDM DTC B0014-B0045B0018 左侧车顶纵梁 2 级展开回路SDM DTC B0014-B0045B0019 乘客正面气囊展开回路（ 1 级）SDM DTC B0014-B0045B001A 左/右侧座椅安全带预紧器展开回路2 SDM DTC B001A 或B001BB001B 左/右侧座椅安全带预紧器展开回路2 SDM DTC B001A 或B001BB0020 乘客正面气囊展开回路（ 2 级）SDM DTC B0014-B0045B0021 乘客侧安全气囊展开回路SDM DTC B0014-B0045B0022 乘客座椅安全带预紧器展开回路SDM DTC B0014-B0045B0023 右侧车顶纵梁 1 级展开回路SDM DTC B0014-B0045B0025 右侧车顶纵梁 2 级展开回路SDM DTC B0014-B0045B0051 指令气囊展开SDM DTC B0051B0052 指令气囊展开SDM DTC B0052B0072 左前座椅安全带传感器电路SDM DTC B0072B0073 右前座椅安全带传感器电路SDM DTC B0073B0074 乘客分级传感器电路SDM DTC B0074B0075 左后座椅安全带传感器电路SDM DTC B0075B0076 右后座椅安全带传感器电路SDM DTC B0076B0077 后排中央座椅安全带传感器电路SDM DTC B0077B0081 乘客感知系统故障SDM DTC B0081B0082 乘客感知系统 2 SDM DTC B0082B0083 正面碰撞传感器 1 SDM DTC B0083-B0088B0084 正面碰撞传感器 2 SDM DTC B0083-B0088B0085 左前侧碰撞传感器SDM DTC B0083-B0088B0086 右前侧碰撞传感器SDM DTC B0083-B0088B0087 左后侧碰撞传感器SDM DTC B0083-B0088B0088 右后侧碰撞传感器SDM DTC B0083-B0088B0091 前端传感器 3 SDM DTC B0091B0158 车外气温传感器电路组合仪表DTC B0158B0163 乘客舱温度传感器电路HVAC DTC B0163、B0183 或B1405B0173 左上出风口空气温度传感器电路HVAC DTC B0173、B0178、B0509、B0514、B0519、B3583 或B3933B0178 左下出风口空气温度传感器电路HVAC DTC B0173、B0178、B0509、B0514、B0519、B3583 或B3933B0183 日照传感器电路HVAC DTC B0163、B0183 或B1405B018A 前风窗玻璃温度传感器电路HVAC DTC B018A、B048C、B048F 或B1395B0193 前鼓风机电机转速电路HVAC DTC B0193B0208 后鼓风机电机转速电路HVAC DTC B0208B0223 内循环位置指令 1 电路HVAC DTC B0223、B022A、B0233、B023A、B0408、B0418、B0428 或B3531B022A 内循环位置指令 2 电路HVAC DTC B0223、B022A、B0233、B023A、B0408、B0418、B0428 或B3531B0233 空气流量控制电路HVAC DTC B0223、B022A、B0233、B023A、B0408、B0418、B0428 或B3531B023A 暖风、通风与空调系统执行器电源电压HVAC DTC B0223、B022A、B0233、B023A、B0408、B0418、B0428 或B3531B0283 后窗除霜电路HVAC DTC B0283B0408 主温度控制电路HVAC DTC B0223、B022A、B0233、B023A、B0408、B0418、B0428 或B3531B0418 右侧温度控制电路HVAC DTC B0223、B022A、B0233、B023A、B0408、B0418、B0428 或B3531B0428 后温度控制电路HVAC DTC B0223、B022A、B0233、B023A、B0408、B0418、B0428 或B3531B048C 湿度传感器湿度电路HVAC DTC B018A、B048C、B048F 或B1395B048F 湿度传感器温度电路HVAC DTC B018A、B048C、B048F 或B1395B0509 右上出风口空气温度传感器电路HVAC DTC B0173、B0178、B0509、B0514、B0519、B3583 或B3933B0514 右下出风口空气温度传感器电路HVAC DTC B0173、B0178、B0509、B0514、B0519、B3583 或B3933B0519 后上风管空气温度传感器电路HVAC DTC B0173、B0178、B0509、B0514、B0519、B3583 或B3933B0958 后驻车辅助传感器左侧拐角电路物体警报模块DTC B0958、B0959、B0960 或B0961B0959 后驻车辅助传感器左侧中间电路物体警报模块DTC B0958、B0959、B0960 或B0961B0960 后驻车辅助传感器右侧中间电路物体警报模块DTC B0958、B0959、B0960 或B0961B0961 后驻车辅助传感器右侧拐角电路物体警报模块DTC B0958、B0959、B0960 或B0961B0967 驻车辅助接通/关闭开关电路物体警报模块DTC B0967 或B0968B0968 驻车辅助接通/关闭开关指示灯电路物体警报模块DTC B0967 或B0968B096A 危险警告灯开关背景灯电路BCM DTC B096AB0984 左侧前照灯光照分布闸板控制电路前大灯控制模块DTC B0984 或B0985B0985 右侧前照灯光照分布闸板控制电路前大灯控制模块DTC B0984 或B0985B1000 电子控制单元— DTC B1000B1001 选装件配置— DTC B1001SDM DTC B1001B1015 车辆识别号信息错误物体警报模块DTC B1015B1019 系统配置错误SDM DTC B1019B101D 电子控制单元硬件— DTC B101DB101E 电子控制单元软件— DTC B101EB1020 辅助电子控制单元性能收音机DTC B1020B1025 左前音频输出电路收音机DTC B1025、B1035、B1045 或B1055B1035 右前音频输出电路收音机DTC B1025、B1035、B1045 或B1055B1045 左后音频输出电路收音机DTC B1025、B1035、B1045 或B1055B1055 右后音频输出电路收音机DTC B1025、B1035、B1045 或B1055B1271 防盗保护功能启动收音机DTC B1271B1278 左侧辅助输入信号电路收音机DTC B1278 或B1279B1279 右侧辅助输入信号电路收音机DTC B1278 或B1279B1287 放大器控制信号电路收音机DTC B1287B1325 装置电源电路— DTC B1325B1370 控制模块点火接通和起动电路BCM DTC B1370-B1379、B1380-B1389 或B1440-B1443B1380 控制模块点火附件电路BCM DTC B1370-B1379、B1380-B1389 或B1440-B1443 B138A 控制模块参考电压输出电路物体警报模块DTC B138AB1395 控制模块参考电压输出电路HVAC DTC B018A、B048C、B048F 或B1395B1405 控制模块参考电压输出 2 电路HVAC DTC B0163、B0183 或B1405BCM DTC B1405B1441 控制模块点火关闭、运行和起动电路BCM DTC B1370-B1379、B1380-B1389 或B1440-B1443B1445 控制模块电压输出电路BCM DTC B1445B1446 更换备用电源通信接口模块DTC B1446 或B1447B1447 备用电源通信接口模块DTC B1446 或B1447B144A 运行电源继电器电路BCM DTC B144AB144B 运行/起动电源继电器电路BCM DTC B144BB1461 左侧前照灯水平调节电机电路前大灯控制模块DTC B1461 或B1462B1462 右侧前照灯水平调节电机电路前大灯控制模块DTC B1461 或B1462B1474 乘客侧车门外把手开关电路遥控门锁接收器DTC B1474B147E 逻辑模式继电器设置辅助电路BCM DTC B147EB147F 逻辑模式继电器重置辅助电路BCM DTC B147FB1480 蓄电池防耗尽保护电路BCM DTC B1480B1516 蓄电池电流传感器BCM DTC B1516B1517 蓄电池电压BCM DTC B1517B151A 蓄电池容量BCM DTC B151AB1527 检测到高寄生负载BCM DTC B1527B1529 控制模块参考电压输出 5 电路BCM DTC B1529B1534 左后车门把手开关电路遥控门锁接收器DTC B1534 或B1535B1535 右后车门把手开关电路遥控门锁接收器DTC B1534 或B1535B154A 驾驶员侧后视镜车外后视镜开关DTC B154A 或B154BB154B 乘客侧后视镜乘客侧车窗开关DTC B154A 或B154BB1735 座椅前部上升开关电路座椅位置记忆控制模块DTC B1735、B1740、B1745、B1750、B1755、B1760、B1815 或B1820B1740 座椅前部下降开关电路座椅位置记忆控制模块DTC B1735、B1740、B1745、B1750、B1755、B1760、B1815 或B1820B1745 座椅后部上升开关电路座椅位置记忆控制模块DTC B1735、B1740、B1745、B1750、B1755、B1760、B1815 或B1820B1750 座椅后部下降开关电路座椅位置记忆控制模块DTC B1735、B1740、B1745、B1750、B1755、B1760、B1815 或B1820B1755 座椅总成前进开关电路座椅位置记忆控制模块DTC B1735、B1740、B1745、B1750、B1755、B1760、B1815 或B1820B1760 座椅总成后退开关电路座椅位置记忆控制模块DTC B1735、B1740、B1745、B1750、B1755、B1760、B1815 或B1820B1815 座椅前倾开关电路座椅位置记忆控制模块DTC B1735、B1740、B1745、B1750、B1755、B1760、B1815 或B1820B1820 座椅后倾开关电路座椅位置记忆控制模块DTC B1735、B1740、B1745、B1750、B1755、B1760、B1815 或B1820B1825 驾驶员座椅倾角调节位置传感器电路座椅位置记忆控制模块DTC B1825、B2355、B2365 或B2375B1925 左侧座垫加热器传感器电路加热型座椅模块、座椅位置记忆控制模块DTC B1925 或B2170（不带存储器A45）DTC B1925 或B2170（带存储器A45）或DTC B1925 或B2170（带KA6）B2170 右侧座垫加热器传感器电路加热型座椅模块、座椅位置记忆控制模块DTC B1925 或B2170（不带存储器A45）DTC B1925 或B2170（带存储器A45）或DTC B1925 或B2170（带KA6）B2345 座椅加热器停用电路后排座椅加热控制模块DTC B2345B2355 驾驶员座椅前部垂直位置传感器电路座椅位置记忆控制模块DTC B1825、B2355、B2365 或B2375B2365 驾驶员座椅后部垂直位置传感器电路座椅位置记忆控制模块DTC B1825、B2355、B2365 或B2375B2375 驾驶员座椅总成水平位置传感器电路座椅位置记忆控制模块DTC B1825、B2355、B2365 或B2375B2425 左侧座垫加热器电路加热型座椅模块、座椅位置记忆控制模块DTC B2425 或B2430（带存储器A45）、DTC B2425 或B2430（不带存储器A45）或DTC B2425 或B2430（带KA6）B242A 座椅加热器公共端电路加热型座椅模块、座椅位置记忆控制模块DTC B242A（带存储器A45）DTC B242A（不带存储器A45）DTC B242A（带KA6）B2430 右侧座垫加热器电路加热型座椅模块、座椅位置记忆控制模块DTC B2425 或B2430（带存储器A45）、DTC B2425 或B2430（不带存储器A45）或DTC B2425 或B2430（带KA6）B2455 车载电话麦克风电路通信接口模块DTC B2455B2462 全球定位系统信号通信接口模块DTC B2462（UE1 不带导航系统）B2470 车载电话天线电路通信接口模块DTC B2470B2476 车载电话选择服务开关通信接口模块DTC B2476 或B2482B2482 车载电话选择服务开关范围/性能通信接口模块DTC B2476 或B2482B2485 无线通信天线电路通信接口模块DTC B2485B250B 驾驶员侧车门解锁低电平控制电路遥控门锁接收器DTC B250BB251A 所有车门解锁电路BCM DTC B251A 或B251B或DTC B251A-B251FB251B 驾驶员侧车门解锁高电平控制电路BCM DTC B251A 或B251B或DTC B251A-B251FB251C 乘客侧车门解锁高电平控制电路遥控门锁接收器DTC B251A-B251FB251D 左后车门解锁高电平控制电路遥控门锁接收器DTC B251A-B251FB251E 右后车门解锁高电平控制电路遥控门锁接收器DTC B251A-B251FB252A 驾驶员侧车门解锁启用电路遥控门锁接收器DTC B252A 或B252BB252B 乘客侧车门解锁启用电路遥控门锁接收器DTC B252A 或B252BB252C 儿童安全锁开关电路BCM DTC B252CB252E 儿童安全锁开关指示灯电路BCM DTC B252EB2530 前雾灯控制电路BCM DTC B2530B2540 后雾灯控制电路BCM DTC B2540B2545 倒车灯控制电路BCM DTC B2545B2555 乘客舱灯控制电路BCM DTC B2555B2560 行李厢灯控制电路BCM DTC B2560B2575 前照灯控制电路BCM DTC B2575 或B2699B257A 前照灯开关输入信号相关性BCM DTC B257AB257B 照明控制开关信号BCM DTC B257BB2580 远光控制电路BCM DTC B2580B2585 驻车灯控制电路BCM DTC B2585 或B3867B258A 近光控制电路BCM DTC B258AB2600 左侧日间行车灯控制电路BCM DTC B2600B2605 右侧日间行车灯控制电路BCM DTC B2605B2610 乘客舱变光 1 电路BCM DTC B2610B2615 乘客舱变光 2 电路BCM DTC B2615B2625 显示屏变光脉宽调制输出电路BCM DTC B2625B263A 车外照明灯电路BCM DTC B263AB2645 环境光照传感器电路BCM DTC B2645B2652 乘客舱变光 3 电路BCM DTC B2652B2699 右侧前照灯控制电路BCM DTC B2575 或B2699B270A 驻车锁定电磁阀执行器控制电路BCM DTC B270AB2740 前雾灯开关电路BCM DTC B2740B2745 牵引力控制开关电路BCM DTC B2745B2750 喇叭继电器辅助电路BCM DTC B2750B291B 安全防盗系统传感器BCM DTC B291BB2955 安全传感器数据电路防盗模块DTC B2955B297B 驾驶员侧车门打开开关电路遥控门锁接收器DTC B297B 或B297C B297C 乘客侧车门打开开关电路遥控门锁接收器DTC B297B 或B297CB3006 发动机舱盖未关电路BCM DTC B3006B302A 车载电话通信接口请求防盗系统BCM DTC B302AB3031 安全控制器处于读入模式BCM DTC B3031B3055 无线电频率收发器不能调制或没有无线电频率收发器BCM DTC B3055 B3060 接收到未编程的无线电频率收发器识别码BCM DTC B3060B3101 遥控门锁数据链路电路BCM DTC B3101B3105 遥控门锁系统发射器未编程遥控门锁接收器DTC B3105B3106 遥控门锁数据链路BCM DTC B3106B3109 遥控门锁发射器 1 蓄电池遥控门锁接收器DTC B3109-B3113B3110 遥控门锁发射器 2 蓄电池遥控门锁接收器DTC B3109-B3113B310D 遥控门锁发射器 6 蓄电池遥控门锁接收器DTC B310D-B310FB310E 遥控门锁发射器 7 蓄电池遥控门锁接收器DTC B310D-B310FB310F 遥控门锁发射器 8 蓄电池遥控门锁接收器DTC B310D-B310FB3111 遥控门锁发射器 3 蓄电池遥控门锁接收器DTC B3109-B3113B3112 遥控门锁发射器 4 蓄电池遥控门锁接收器DTC B3109-B3113B3113 遥控门锁发射器 5 蓄电池遥控门锁接收器DTC B3109-B3113B3119 遥控门锁天线 1 遥控门锁接收器DTC B3119B3120 遥控门锁天线 2 遥控门锁接收器DTC B3120B3121 遥控门锁天线 3 遥控门锁接收器DTC B3121B3122 遥控门锁天线 4 遥控门锁接收器DTC B3122B2123 遥控门锁天线 5 遥控门锁接收器DTC B3123B2124 遥控门锁天线 6 遥控门锁接收器DTC B3124B3125 仅驾驶员侧车门解锁电路BCM DTC B3125、B3130 或B3135B3130 所有车门解锁电路BCM DTC B3125、B3130 或B3135B3135 所有车门锁止电路BCM DTC B3125、B3130 或B3135B3140 车门解锁开关电路BCM DTC B3140 或B3150B3150 门锁开关电路BCM DTC B3140 或B3150B3155 乘客侧门锁开关电路遥控门锁接收器DTC B3155B316B 驾驶员侧车窗开关BCM DTC B316B、B317A、B318A 或B319AB317A 乘客侧车窗开关BCM DTC B316B、B317A、B318A 或B319AB318A 左后车窗开关BCM DTC B316B、B317A、B318A 或B319AB319A 右后车窗开关BCM DTC B316B、B317A、B318A 或B319AB3205 驾驶员侧车窗电机电路BCM DTC B3205、B3210、B3215 或B3220B3210 乘客侧车窗电机电路BCM DTC B3205、B3210、B3215 或B3220B3215 左后车窗电机电路BCM DTC B3205、B3210、B3215 或B3220B3220 右后车窗电机电路BCM DTC B3205、B3210、B3215 或B3220B3265 行李厢盖解锁输出电路BCM DTC B3265B3410 自动前照灯高度调节控制模块前桥传感器信号电路前大灯控制模块DTC B3410 或B3420B3415 自动前照灯高度调节控制模块前桥传感器电源电路前大灯控制模块DTC B3415 B3420 自动前照灯高度调节控制模块后桥传感器信号电路前大灯控制模块DTC B3410 或B3420B3435 自动前照灯高度调节控制模块左侧伺服驾驶员侧 1 或2 电路前大灯控制模块DTC B3435 或B3440B3440 自动前照灯高度调节控制模块右侧伺服驾驶员侧 1 或2 电路前大灯控制模块DTC B3435 或B3440B3445 制动灯电路BCM DTC B3445 或B3878B3531 后空气流量控制电路HVAC DTC B0223、B022A、B0233、B023A、B0408、B0418、B0428 或B3531B3567 驾驶员信息中心开关电路组合仪表DTC B3567B3583 后下风管空气温度传感器电路HVAC DTC B0173、B0178、B0509、B0514、B0519、B3583 或B3933B3588 后雾灯开关电路BCM DTC B3588B3596 危险警告灯请求电路BCM DTC B3596B3618 举升门外部解锁开关电路BCM DTC B3618B3622 方向盘控制装置信号电路BCM DTC B3622B3650 远光和前照灯闪光选择电路BCM DTC B3650B3664 天窗位置选择开关高电平信号电路天窗模块DTC B3664B3697 天窗执行器故障天窗模块DTC B3697B369B 天窗遮阳板位置选择开关电路遮阳板模块DTC B369BB369D 天窗遮阳板执行器故障遮阳板模块DTC B369DB3715 前刮水器继电器电路BCM DTC B3715 或B3875B3794 巡航控制功能请求电路BCM DTC B3794B3806 远光和前照灯闪光选择电路BCM DTC B3806B3810 前照灯洗涤器继电器电路BCM DTC B3810B3843 车外空气质量传感器电路HVAC DTC B3843B3849 驾驶员侧车门外把手开关电路遥控门锁接收器DTC B3849B3867 右侧驻车灯控制电路BCM DTC B2585 或B3867B3873 前洗涤器继电器电路BCM DTC B3873B3875 前风窗玻璃刮水器高速继电器电路BCM DTC B3715 或B3875B3878 右侧制动灯电路BCM DTC B3445 或B3878B3881 左侧尾灯电路BCM DTC B3881 或B3882B3882 右侧尾灯电路BCM DTC B3881 或B3882B3883 牌照灯电路BCM DTC B3883B3884 中央高位制动灯电路BCM DTC B3884B3902 接收到不正确的防盗模块识别符BCM DTC B3902B3920 组 1 座椅电机公共端电路座椅位置记忆控制模块DTC B3920B3930 儿童安全锁电机电路BCM DTC B3930B3933 空调系统蒸发器温度传感器电路HVAC DTC B0173、B0178、B0509、B0514、B0519、B3583 或B3933B3935 无线电频率收发器验证故障BCM DTC B3935B393B 空调压缩机阀控制电路HVAC DTC B393BB3948 左前转向信号电路BCM DTC B3948 或B3949B3949 右前转向信号电路BCM DTC B3948 或B3949B3950 左后转向信号电路BCM DTC B3950 或B3951B3951 右后转向信号电路BCM DTC B3950 或B3951B3976 无线电频率收发器未配置BCM DTC B3976B3984 装置 1 环境识别符不可编程BCM DTC B3984C0000 车速信息电路EBCM DTC C0000C0035 左前轮速度传感器电路EBCM DTC C0035、C0040、C0045 或C0050C0040 右前轮速度传感器电路EBCM DTC C0035、C0040、C0045 或C0050C0045 左后轮速度传感器电路EBCM DTC C0035、C0040、C0045 或C0050C0050 右后轮速度传感器电路EBCM DTC C0035、C0040、C0045 或C0050C0110 泵电机电路EBCM DTC C0110C0131 牵引力控制系统压力电路EBCM DTC C0131C0161 防抱死制动系统制动开关电路EBCM DTC C0161C0187 横向加速度传感器电路EBCM DTC C0187、C0196、C019B、C0287 或C0297C0196 横向偏摆率电路EBCM DTC C0187、C0196、C019B、C0287 或C0297C019B 横向偏摆率信号EBCM DTC C0187、C0196、C019B、C0287 或C0297C0242 动力系统控制模块指示牵引力控制系统故障ECM DTC C0242、P0856、P1513 或P1689C0245 车轮速度传感器频率故障EBCM DTC C0245C0252 车辆稳定性控制模块传感器相关性EBCM DTC C0252C0267 指示制动液液位过低EBCM DTC C0267C0274 隔离阀EBCM DTC C0274、C0275 或C0280C0275 卸压阀EBCM DTC C0274、C0275 或C0280C0277 制动踏板位置传感器电路BCM DTC C0277 或C0890C0280 稳定性系统启动时间过长EBCM DTC C0274、C0275 或C0280C0287 纵向加速度传感器电路EBCM DTC C0187、C0196、C019B、C0287 或C0297 C028A 驻车制动器电机电路驻车制动控制模块DTC C028AC028B 驻车制动器电机位置传感器信号驻车制动控制模块DTC C028BC028D 更换驻车制动片驻车制动控制模块DTC C028DC028F 驻车制动器电磁阀执行器电路驻车制动控制模块DTC C028FC0293 驻车灯开关控制驻车制动控制模块DTC C0293C0297 与横向偏摆率传感器失去通信EBCM DTC C0187、C0196、C019B、C0287 或C0297C0298 驻车制动器解锁开关电路驻车制动控制模块DTC C0298C0450 转向助力控制执行器电路动力转向控制模块DTC C0450C0460 转向位置传感器EBCM DTC C0460 或C0710C0550 电子控制单元EBCM DTC C0550C0558 校准数据EBCM DTC C0558驻车制动控制模块DTC C0558C0561 系统停用信息储存驻车制动控制模块DTC C0561C0569 系统配置BCM DTC C0569EBCM DTC C0569C056D 电子控制单元硬件— DTC C056D电子控制单元硬件性能驻车制动控制模块DTC C056DC056E 电子控制单元软件— DTC C056E驻车制动控制模块DTC C056EC0574 电路板温度传感器驻车制动控制模块DTC C0574C0575 左前执行器电路悬架控制模块DTC C0575、C0580、C0585 或C0590C0580 右前执行器电路悬架控制模块DTC C0575、C0580、C0585 或C0590C0585 左后执行器电路悬架控制模块DTC C0575、C0580、C0585 或C0590C0590 右后执行器电路悬架控制模块DTC C0575、C0580、C0585 或C0590C0595 左前加速度传感器电路悬架控制模块DTC C0595、C0600 或C0605C0600 右前加速度传感器电路悬架控制模块DTC C0595、C0600 或C0605C0605 左后加速度传感器电路悬架控制模块DTC C0595、C0600 或C0605C0670 左前加速度或位置传感器电路悬架控制模块DTC C0670 或C0675C0675 右前加速度或位置传感器电路悬架控制模块DTC C0670 或C0675C0710 转向位置信号EBCM DTC C0460 或C0710C0720 发动机扭矩管理反馈信号悬架控制模块DTC C0720C0750 左前轮胎气压过低传感器BCM DTC C0750、C0755、C0760 或C0765C0755 右前轮胎气压过低传感器BCM DTC C0750、C0755、C0760 或C0765C0760 左后轮胎气压过低传感器BCM DTC C0750、C0755、C0760 或C0765C0765 右后轮胎气压过低传感器BCM DTC C0750、C0755、C0760 或C0765C0775 轮胎气压监测系统传感器BCM DTC C0775C078A 轮胎气压指示灯模块BCM DTC C078AC0800 装置电源 1 电路— DTC C0800C0870 控制模块参考电压输出电路悬架控制模块DTC C0870C0890 控制模块参考电压输出 3 电路BCM DTC C0277 或C0890C1100 制动压力传感器2 EBCM DTC C1100C1207 左前轮速度传感器电路电压过高EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609C1208 右前轮速度传感器电路电压过高EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609C1209 左后轮速度传感器电路电压过高EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609C1210 右后轮速度传感器电路电压过高EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609C1221 左前轮速度传感器电路EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609C1222 右前轮速度传感器电路EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609C1223 左后轮速度传感器电路EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609C1224 右后轮速度传感器电路EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609C1225 左前轮速度传感器电路范围/性能EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609C1226 右前轮速度传感器电路范围/性能EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609C1227 左后轮速度传感器电路范围/性能EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609C1228 右后轮速度传感器电路范围/性能EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609C1232 左前轮速度传感器电路电压过低EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609C1233 右前轮速度传感器电路电压过低EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609C1234 左后轮速度传感器电路电压过低EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609C1235 右前轮速度传感器电路电压过低EBCM DTC B0000、C1207-C1210、C1221-C1228、C1232-C1235 或P0609C1255 电子控制单元性能EBCM DTC C1255 或C1256C1256 编程只读存储器校验和错误EBCM DTC C1255 或C1256P000A 进气凸轮轴位置系统性能ECM DTC P000A 或P000BP000B 排气凸轮轴位置系统性能ECM DTC P000A 或P000BP0010 进气凸轮轴位置执行器电磁阀控制电路ECM 关于 2.0 升发动机，参见―DTC P0010、P0013 或P2088-P2091‖或关于2.2 升或2.4 升发动机，参见―DTC P0010 或P0013‖进气凸轮轴位置执行器电磁阀控制电路缸组 1 关于 2.8 升、3.0 升、3.2 升或 3.6 升发动机，参见―DTC P0010、P0013、P0020 或P0023 (LF1)‖P0011 进气凸轮轴位置系统性能ECM 关于2.2 升或2.4 升发动机，参见―DTC P0011 或P0014‖进气凸轮轴位置系统性能缸组 1 关于 2.8 升、3.0 升、3.2 升或3.6 升发动机，参见―DTC P0011、P0014、P0021 或P0024 (LF1)‖P0013 排气凸轮轴位置执行器电磁阀控制电路ECM 关于 2.0 升发动机，参见―DTC P0010、P0013 或P2088-P2091‖或关于2.2 升或2.4 升发动机，参见―DTC P0010 或P0013‖排气凸轮轴位置执行器电磁阀控制电路缸组 1 关于 2.8 升、3.0 升、3.2 升或 3.6 升发动机，参见―DTC P0010、P0013、P0020 或P0023 (LF1)‖P0014 排气凸轮轴位置系统性能ECM 关于2.2 升或2.4 升发动机，参见―DTC P0011 或P0014‖排气凸轮轴位置系统性能缸组 1 关于 2.8 升、3.0 升、3.2 升或3.6 升发动机，参见―DTCP0011、P0014、P0021 或P0024 (LF1)‖P0016 曲轴位置- 进气凸轮轴位置不合理ECM 关于2.0 升发动机，参见―DTC P0016 或P0017‖或关于2.2 升或2.4 升发动机，参见―DTC P0016 或P0017‖凸轮轴位置- 进气凸轮轴位置不合理缸组 1 关于 2.8 升、3.0 升、3.2 升或 3.6 升发动机，参见―DTC P0016、P0017、P0018 或P0019 (LF1)‖P0017 曲轴位置- 排气凸轮轴位置不合理ECM 关于2.0 升发动机，参见―DTC P0016 或P0017‖或关于2.2 升或2.4 升发动机，参见―DTC P0016 或P0017‖凸轮轴位置- 排气凸轮轴位置不合理缸组 1 关于 2.8 升、3.0 升、3.2 升或 3.6 升发动机，参见―DTC P0016、P0017、P0018 或P0019 (LF1)‖P0018 凸轮轴位置- 进气凸轮轴位置不合理缸组 2 ECM DTC P0016、P0017、P0018 或P0019 (LF1)P0019 凸轮轴位置- 排气凸轮轴位置不合理缸组 2 ECM DTC P0016、P0017、P0018 或P0019 (LF1)P0020 进气凸轮轴位置执行器电磁阀控制电路缸组 2 ECM DTC P0010、P0013、P0020 或P0023 (LF1)P0021 进气凸轮轴位置系统性能缸组 2 ECM DTC P0011、P0014、P0021 或P0024 (LF1)P0023 排气凸轮轴位置执行器电磁阀控制电路缸组 2 ECM DTC P0010、P0013、P0020 或P0023 (LF1)P0024 排气凸轮轴位置系统性能缸组 2 ECM DTC P0011、P0014、P0021 或P0024 (LF1)P0030 加热型氧传感器加热器控制电路传感器 1 ECM 关于2.0 升发动机，参见―DTCP0030、P0031、P0032、P0053 或P0135‖或关于2.2 升或2.4 升发动机，参见―DTC P0030、P0036、P0053、P0054、P0135 或P0141‖加热型氧传感器加热器控制电路缸组 1 传感器 1 关于 2.8 升、3.0 升、3.2 升或3.6升发动机，参见―DTC P0030、P0031、P0032、P0036、P0037、P0038、P0050、P0051、P0052、P0056、P0057 或P0058‖P0031 加热型氧传感器加热器控制电路电压过低传感器 1 ECM DTC P0030、P0031、P0032、P0053 或P0135P0032 加热型氧传感器加热器控制电路电压过高传感器 1 ECM DTC P0030、P0031、P0032、P0053 或P0135P0033 涡轮增压器旁通电磁阀控制电路ECM DTC P0033-P0035（LDK 带涡轮增压器）P0034 涡轮增压器旁通电磁阀控制电路电压过低ECM DTC P0033-P0035（LDK 带涡轮增压器）P0035 涡轮增压器旁通电磁阀控制电路电压过高ECM DTC P0033-P0035（LDK 带涡轮增压器）P0036 加热型氧传感器加热器控制电路传感器 2 ECM 关于2.0 升发动机，参见―DTCP0036、P0037、P0038 或P0141‖或关于2.2 升或2.4 升发动机，参见―DTC P0030、P0036、P0053、P0054、P0135 或P0141‖加热器控制电路缸组 1 传感器 2 关于2.8 升、3.0 升、3.2 升或 3.6 升发动机，参见―DTC P0030、P0031、P0032、P0036、P0037、P0038、P0050、P0051、P0052、P0056、P0057 或P0058‖P0037 加热型氧传感器加热器控制电路电压过低传感器 2 ECM DTC P0036、P0037、P0038 或P0141P0038 加热型氧传感器加热器控制电路电压过高传感器 2 ECM DTC P0036、P0037、P0038 或P0141P0050 加热型氧传感器加热器控制电路缸组 2 传感器 1 ECM DTC P0030、P0031、P0032、P0036、P0037、P0038、P0050、P0051、P0052、P0056、P0057 或P0058P0053 加热型氧传感器加热器电阻传感器 1 ECM 关于2.0 升发动机，参见―DTC P0030、P0031、P0032、P0053 或P0135‖或关于2.2 升或2.4 升发动机，参见―DTC P0030、P0036、P0053、P0054、P0135 或P0141‖加热型氧传感器加热器电阻缸组 1 传感器 1 关于 2.8 升、3.0 升、3.2 升或3.6 升发动机，参见―DTC P0030、P0031、P0032、P0036、P0037、P0038、P0050、P0051、P0052、P0056、P0057 或P0058‖P0054 加热型氧传感器加热器电阻传感器 2 ECM DTC P0030、P0036、P0053、P0054、P0135 或P0141P0056 加热型氧传感器加热器控制电路缸组 2 传感器 2 ECM DTC P0030、P0031、P0032、P0036、P0037、P0038、P0050、P0051、P0052、P0056、P0057 或P0058P0059 加热型氧传感器加热器电阻缸组 2 传感器 1 ECM DTC P0030、P0031、P0032、P0036、P0037、P0038、P0050、P0051、P0052、P0056、P0057 或P0058P0060 加热型氧传感器加热器电阻缸组 2 传感器 2 ECM DTC P0030、P0031、P0032、P0036、P0037、P0038、P0050、P0051、P0052、P0056、P0057 或P0058P0068 节气门体气流性能ECM 关于 2.2 升或 2.4 升发动机，参见―DTC P0068 或P0121‖或关于2.8 升、3.0 升、3.2 升或3.6 升发动机，参见―DTC P0068 或P1101‖P0087 燃油分配管压力过低ECM DTC P0087、P0088 或P0089P0088 燃油分配管压力过高ECM DTC P0087、P0088 或P0089P0089 燃油压力调节器性能ECM 关于2.0 升发动机，参见DTC P0087、P0088 或P0089 或关于 2.8 升、3.0 升、3.2 升或 3.6 升发动机，参见―DTC P0089、P00C6、P228C 或P228D‖P0090 燃油压力调节器电磁阀 1 控制电路ECM 关于2.0 升发动机，参见―DTC P0090、P0091 或P0092‖燃油压力调节器控制电路关于 2.8 升、3.0 升、3.2 升或 3.6 升发动机，参见―DTC P0090-P0092、P00C8、P00C9 或P00CA‖P0091 燃油压力调节器电磁阀 1 控制电路电压过低ECM 关于2.0 升发动机，参见―DTC P0090、P0091 或P0092‖燃油压力调节器控制电路电压过低关于 2.8 升、3.0 升、3.2 升或 3.6 升发动机，参见―DTC P0090-P0092、P00C8、P00C9 或P00CA‖P0092 燃油压力调节器电磁阀 1 控制电路电压过高ECM 关于2.0 升发动机，参见―DTC P0090、P0091 或P0092‖燃油压力调节器控制电路电压过高关于 2.8 升、3.0 升、3.2 升或 3.6 升发动机，参见―DTC P0090-P0092、P00C8、P00C9 或P00CA‖P0097 进气温度传感器 2 电压过低ECM DTC P0097、P0098 或P0089（LDK 带涡轮增压器）P0098 进气温度传感器 2 电压过高ECM DTC P0097、P0098 或P0089（LDK 带涡轮增压器）P0099 进气温度传感器 2 间歇性故障。
11.3.1.1 线束布线图前桥- 左侧线束布线图标(1) X122 前桥- 左侧线束及前桥- 左侧加长线束(2) X121 车身线束/前端照明灯线束及前桥- 左侧线束前桥- 右侧线束布线图标(1) X127 前桥- 右侧线束及前桥- 右侧加长线束(2) X126 车身线束/前端照明灯线束和右前桥线束车身线束/车身后部线束布线图标(1) X410 车身线束/车身后部线束及后围板线束车身线束/前端照明灯线束布线汽车技师帮技术资料----别克君威维修电路图( 线束布线)图标(1) X115 车身线束/前端照明灯线束及左侧前大灯线束(2) X139 车身线束及蓄电池车身线束布线（第 1 页，共 3 页）图标(1) X315 车身线束及前排乘客座椅线束(2) X310 车身线束及驾驶员座椅线束车身线束布线（第 2 页，共 3 页）图标(1) X205 车身线束及仪表板线束(2) X206 车身线束和仪表板线束(3) X207 车身线束及仪表板线束车身线束布线（第 3 页，共 3 页）图标(1) X200 车身线束和仪表板线束中央控制台线束布线汽车技师帮技术资料----别克君威维修电路图( 线束布线)图标(1) X302 仪表板线束及控制台线束(2) X300 仪表板线束和控制台线束(3) X303 车身线束及控制台线束驾驶员车门线束布线图标(1) X500 车身线束和驾驶员车门线束电子空气调节控制单元线束布线汽车技师帮技术资料----别克君威维修电路图( 线束布线)图标(1) X212 仪表板线束及暖风、通风与空调系统线束(C68)(2) X213 车身线束及电气辅助加热器加长线束发动机冷却系统线束布线（第1 页，共 2 页）图标(1) X132 车身线束/前端照明灯线束及发动机冷却系统线束(2) X130 车身线束/前端照明灯线束及发动机冷却系统线束发动机冷却系统线束布线（第2 页，共 2 页）图标(1) X130 车身线束/前端照明灯线束及发动机冷却系统线束发动机线束布线(LDK)图标(1) X145 发动机线束及喷油器线束前保险杠线束布线图标(1) X110 车身线束/前端照明灯线束及前围板线束前排乘客车门线束布线图标(1) X600 车身线束和乘客车门线束燃油箱线束布线（不带F46）图标(1) X430 车身线束及燃油箱线束仪表板线束布线图标(1) X303 车身线束及控制台线束(2) X300 仪表板线束和控制台线束(3) X301 仪表板线束及控制台线束左后车门线束布线图标(1) X700 车身线束和左后车门线束举升门线束布线汽车技师帮技术资料----别克君威维修电路图( 线束布线)图标(1) X906 车身线束及举升门- 右侧加长线束(2) X901 车身线束及举升门- 左侧加长线束(3) X902 车身线束及举升门- 左侧加长线束(4) X911 举升门- 左侧加长线束和举升门线束(5) X912 举升门- 左侧加长线束和举升门线束(6) X916 举升门- 右侧加长线束和举升门线束驻车加热器线束布线图标(1) X216 驻车加热器线束及驻车加热器加长线束(2) X215 驻车加热器线束及驻车加热器加长线束(3) X217 驻车加热器线束及驻车加热器线束后围板线束布线图标(1) X410 车身线束/车身后部线束及后围板线束右后车门线束布线图标(1) X800 车身线束和右后车门线束车顶/车顶内衬线束布线图标(1) X322 车身线束及顶灯线束挂车挂接装置线束布线图标(1) X88 挂车连接器(2) X415 车身线束车身后部线束及挂车挂接装置线束挂车挂接装置线束布线图标(1) X88 挂车连接器(2) X415 车身线束车身后部线束及挂车挂接装置线束。
汽车维修技师·2010 年第10期27无钥匙系统详细解析（七）上海通用车系北京/杨波/20101004图52 故障信息（2）新君越无钥匙系统功能失效车型：2010款别克新君越。
故障现象：客户报修无钥匙系统失效。
故障诊断：笔者试车发现该车无钥匙系统完全失效，无法无钥匙打开车门，无法无钥匙启动着车；但是遥控器上锁、开锁正常，备用线圈启动等功能正常。
利用GDS诊断发现，BCM存在失去与PEPS通信的故障代码；进行车辆模块诊断时发现：PEPS、倒车雷达、记忆座椅模块等几个模块均无数据通信，如图52所示；继续试验发现，后部倒车雷达功能失效、座椅没有通风、加热功能。
因为上述各个模块都同属于低速数据网络上的模块，因而笔者怀疑这几个相关模块的数据通信线路有问题。
但是因为该车为精英版，并不存在后座娱乐、后座加热、移动电话等模块，所以其中这几个模块没有通信应该是正常的，是可以忽略不去考虑的因素。
查阅相关低速网络数据的线路如图53所示，其中无钥匙PEPS模块、记忆座椅MSM、驻车辅助UPA模块均在同一低速网络上，所以以下重点的检查方向应该首先检查相关的低速网络数据线路。
首先，笔者测量诊断接口连接器D L C 的1号针脚，发现对地无短路，测量该针脚与无钥匙PEPS模块X1的3号针脚之间的线路不导通；跨接线路连接D L C -1到P E P S 的X1-3后试验，无钥匙系统工作恢复正常，PEPS可以正常通信；同时倒车雷达、座椅加热通风功能也恢复了正常。
根据该车配置、线路连接方式与实际故障现象，因为与JX200连接的所有低速网络模块工作正常，而J X 301低速网络上的模块均没有通信，所以怀疑J X 200的G 脚到JX301之间的线路有问题，重点检查X200-31。
拆卸J X 200连接器，检查J X 200的G 端子，没有发现任何异常，如图54所示。
继续检查X 200连接器，拆卸后检查X200-31端子没有发现脱针虚接等异常连接；但是继续拆解后发现，门槛侧线束内有一段被划断（如图55所示），修复线路后试验，所有系统功能恢复正常。
E1F 强光灯 – 右后车门把手E1G 强光灯 – 仪表板左侧连接器零件信息线束：右后车门跨接线束原装设备制造商：12047662维修件：12085535说明：2 路 F Metri-Pack 150 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 A 0.35 RD（红色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 850搭铁 连接器零件信息线束类型：仪表板原装设备接头：12047663维修件接头：12085481说明：2 路 M Metri-Pack 150 系列（黑色）E1G 强光灯 – 仪表板左侧E1H 强光灯 - 仪表板右侧 X1E1H 强光灯 - 仪表板右侧 X1端子零件信息端子/托架：待定芯子/绝缘夹：待定拆卸工具/测试探针：待定针脚 导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁连接器零件信息线束类型：仪表板原装设备接头：12089868维修件接头：12085481说明：2 路 M Metri-Pack 150 系列（黑色）端子零件信息端接引线：12085481释放工具：J-38125-12A诊断测试探针：J-35616-3（灰色）E1H 强光灯 - 仪表板右侧 X2E1H 强光灯 - 仪表板右侧 X2针脚 导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁连接器零件信息线束类型：仪表板原装设备接头：12089868维修件接头：12085481说明：2 路 M Metri-Pack 150 系列（黑色）端子零件信息端接引线：12085481释放工具：J-38125-12A诊断测试探针：J-35616-3（灰色）针脚 导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁E1LR 强光灯 – 左后车门E1LR 强光灯 – 左后车门E1M 强光灯 - 乘客车门把手连接器零件信息线束：左后车门跨接线束原装设备制造商：13595207维修件：19179373说明：2 路 F 0.64 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.35 BN（棕色）7557 LED 环境光照控制 1 2 0.35 BK（黑色） 850搭铁E1M 强光灯 - 乘客车门把手E1P 强光灯 - 乘客车门连接器零件信息线束类型：乘客车门跨接线束原装设备接头：12047663维修件接头：12085481说明：2 路 M Metri-Pack 150 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.35 RD（红色）7557 LED 环境光照控制 1 2 0.35 BK（黑色） 850搭铁E1P 强光灯 - 乘客车门E1Q 强光灯 - 中央控制台杯托左侧 (TSP)连接器零件信息线束：乘客车门跨接线束原装设备制造商：13595207维修件：19179373说明：2 路 F 0.64 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.35 BN（棕色）7557 LED 环境光照控制 1 2 0.35 BK（黑色） 850搭铁 连接器零件信息线束类型：控制台原装设备接头：12047662维修件接头：12085535说明：2 路 F Metri-Pack 150 系列（黑色）E1Q 强光灯 - 中央控制台杯托左侧 (TSP)E1RR 强光灯 – 右后车门端子零件信息端接引线：由线束提供 - 参见“配件目录”释放工具：J-38125-12A诊断测试探针：J-35616-14（绿色）针脚导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁连接器零件信息线束：右后车门跨接线束原装设备制造商：13595207维修件：19179373说明：2 路 F 0.64 系列（黑色）端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”E1RR 强光灯 – 右后车门E1S 强光灯 - 中央控制台杯托右侧 (TSP)E1S 强光灯 - 中央控制台杯托右侧 (TSP)针脚导线 电路 功能 1 0.35 BN（棕色）7557 LED 环境光照控制 1 2 0.35 BK（黑色） 850搭铁 连接器零件信息线束类型：控制台原装设备接头：12047662维修件接头：12085535说明：2 路 F Metri-Pack 150 系列（黑色）端子零件信息端接引线：由线束提供 - 参见“配件目录”释放工具：J-38125-12A诊断测试探针：J-35616-14（绿色）针脚 导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁E1T 强光灯 - 中央控制台扶手左侧 (TSP)E1T 强光灯 - 中央控制台扶手左侧 (TSP)E1U 强光灯 - 中央控制台扶手右侧 (TSP)连接器零件信息线束类型：控制台原装设备接头：12047662维修件接头：12085535说明：2 路 F Metri-Pack 150 系列（黑色）端子零件信息端接引线：由线束提供 - 参见“配件目录”释放工具：J-38125-12A诊断测试探针：J-35616-14（绿色）针脚导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁E1U 强光灯 - 中央控制台扶手右侧 (TSP)E4E 前大灯 – 左侧远光 (TT4)连接器零件信息线束类型：控制台原装设备接头：12047662维修件接头：12085535说明：2 路 F Metri-Pack 150 系列（黑色）端子零件信息端接引线：由线束提供 - 参见“配件目录”释放工具：J-38125-12A诊断测试探针：J-35616-14（绿色）针脚导线电路 功能 A 0.35WH/YE （白色/黄色）7557 LED 环境光照控制 1 B 0.35 BK（黑色） 1550 搭铁连接器零件信息线束类型：左侧车灯原装设备接头：B66-0238-003维修件接头：由线束提供 – 参见“配件目录”说明：2 路 F （黑色）E4E 前大灯 – 左侧远光 (TT4)E4F 前大灯 - 右侧远光 (TT4)E4F 前大灯 - 右侧远光 (TT4)端子零件信息端接引线：由线束提供 – 参见“配件目录”释放工具：不适用诊断测试探针：待定针脚导线电路 功能 A 0.8 D-GN（深绿色）711 左侧前大灯远光电源电压 B 0.8 BK（黑色） 1150 搭铁连接器零件信息线束类型：右侧车灯原装设备接头：B66-0238-003维修件：由线束提供 – 参见“配件目录”说明：2 路 F Metri-Pack 280 系列，密封型（BK （黑色））端子零件信息端接引线：由线束提供 – 参见“配件目录”释放工具：不适用诊断测试探针：待定E4G 前大灯 - 左侧近光 (TT2)E4G 前大灯 - 左侧近光 (TT2) 针脚导线电路 功能 A 0.8 D-GN（深绿色）311 右侧前大灯远光电源电压 B 0.8 BK（黑色） 1050 搭铁连接器零件信息线束类型：原装设备接头：282087-1维修件接头：由线束提供 – 参见“配件目录”说明：3 路 F Superseal 1.5 系列（BK （黑色））端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.5 WH（白色） 3204 前大灯高度调节错误信号E4G 前大灯 – 左侧近光 (TT4)E4G 前大灯 – 左侧近光 (TT4)E4H 前大灯 – 右侧近光 (TT2)2 1 YE （黄色）712 左侧前大灯近光控制 3 1 BK （黑色） 150搭铁 连接器零件信息线束类型：左侧车灯原装设备接头：A66-0230-005维修件接头：由线束提供 – 参见“配件目录”说明：2 路 F （黑色）端子零件信息端接引线：由线束提供 – 参见“配件目录”释放工具：不适用诊断测试探针：待定针脚导线 电路 功能 1 0.8 YE（黄色）712 左侧前大灯近光电源电压 2 0.75 BK（黑色） 1150搭铁E4H 前大灯 – 右侧近光 (TT2)E4H 前大灯 – 右侧近光(TT4) 连接器零件信息线束类型：原装设备接头：282087-1维修件接头：由线束提供 – 参见“配件目录”说明：3 路 F Superseal 1.5 系列（BK （黑色））端子零件信息端子/托架：由线束提供 – 参见“配件目录”芯子/绝缘夹：由线束提供 – 参见“配件目录”拆卸工具/测试探针：由线束提供 - 参见“配件目录”针脚导线 电路 功能 1 0.5 WH（白色）3203 前大灯高度调节错误信号 2 1 YE （黄色）312 右侧前大灯近光控制 3 1 BK （黑色） 250搭铁。
[上海通用别克2010款新君越ABS通讯故障等] 别克新君越与车身控制模块失去通讯上海通用别克2010款新君越ABS通讯故障故障现象：一辆2010款新君越，装配2.4L LE5发动机、6T40E手自一体自动变速器、EPB一键式电子驻车系统，行驶里程4万km，近期出现ABS灯常亮。
故障诊断与排除：接车后进行故障确认，启动车辆ABS灯一直点亮。
用GDS2读取故障码，显示故障码U0121，含义为与电子制动模块失去通讯：故障码U0128，含义为与驻车制动模块失去通讯；故障码U010100，含义为与变速器模块失去通讯；故障码U0073，含义为控制模块通讯总线A关闭。
故障码都可以通过诊断仪进行清除。
通讯系统由于其设计和工作的特殊性，在插头虚接、水汽进入插头、插针氧化时都会出现类似的故障码。
先检查了出现故障码模块的各个插头，未发现插头松动迹象，插针也无明显氧化的地方。
在报故障码模块的通讯插针上涂抹导电胶后，清除故障码进行路试。
在平坦路面上行驶了一段距离没有出现异常，但进入颠簸路面行驶ABS灯就亮了，用GDS2读取故障码，只记录故障码U0121、U01 28，其他故障码没有再出现。
由于在颠簸路面上出现故障，所以还是怀疑插针在剧烈震动时出现接触不良的情况。
为了保证牢固接触，就在ABS和电子驻车的通信线插针上塞上铜丝。
然后进行路试，结果故障依旧。
查阅维修手册，得知两个故障码都是高速通讯系统的故障码。
当点火开关置于RUN位置时，在串行数据电路上进行通讯的每个模块都发送一个健康状态(SOH)信息，以确认模块正常。
如果模块由于各种原因停止通讯时，模块设置一个与不通讯模块失去通讯的故障码。
对线路进行了测量，通信线的电阻均小于0.5Ω，没有发现磨损、短路等异常情况；测量了Class2串行数据电路端子2及低速GMLAN串行数据端子1，高速GMLAN串行数据端子6和14，数据正常。
在点火开关置于OFF位置60s后，测得串行数据电路与数据链路连接器端子之間电阻小于5Ω，为正常情况。
