别克君越48v轻混系统工作原理别克君越48V轻混系统是一种先进的混合动力技术，能有效提高汽车的燃油经济性和驾驶性能。

它的工作原理是通过将传统的内燃机与电动机相结合，实现能量的高效利用。

首先，让我们来了解一下轻混系统的组成部分。

别克君越48V轻混系统由以下几个主要部分组成：48V电池、电动机、集成发电机、DC-DC变换器和能量回收系统。

首先是48V电池，它是整个轻混系统的核心。

这个电池的作用是存储并提供电能给电动机，以实现电力驱动。

与传统的12V电池相比，48V电池的能量存储能力更强，可以更好地满足电动机的需求。

接下来是电动机，它是别克君越轻混系统的另一个重要组成部分。

电动机使用电能来提供额外的动力，从而减轻内燃机的负担。

当需要更大的动力输出时，电动机会提供动力辅助，提高整车的性能。

集成发电机是轻混系统的另一项重要功能。

它通过内燃机的运动产生的动力来驱动发电机，将机械能转换成电能，充电给48V电池。

这样一来，电池始终能够保持高能量水平，为电动机提供所需的电能。

接下来是DC-DC变换器，它是轻混系统中的一个关键设备。

它的作用是将48V电池所存储的电能转化为12V的电能，以满足车辆的正常电气设备使用需求。

这个转换过程可以确保整个车辆的正常工作。

最后是能量回收系统。

这个系统能够有效回收车辆在行驶过程中产生的能量，并将其转化为电能储存在48V电池中。

当车辆制动或减速时，能量回收系统能够将动能转换为电能，减少能量的浪费。

通过以上各个组成部分的相互配合，别克君越48V轻混系统实现了内燃机和电动机之间的协同工作。

当需要更大的动力输出时，电动机会提供辅助动力；而当车辆减速或制动时，能量回收系统能够将能量回收并储存起来，以备以后使用。

总的来说，别克君越48V轻混系统是一项先进的技术，通过合理利用能量，实现了动力和经济性的平衡。

它能够提高汽车的燃油经济性，同时还能提升驾驶性能。

这种技术的应用使得汽车更加环保，对于节能减排具有重要的指导意义。

·教案学院：教研室：课程名称：混合动力汽车原理与检修授课专业：新能源汽车技术授课班级：任课教师：《混合动力汽车原理与检修》课程教案第 1 次课，2学时适用专业新能源汽车技术课题电动汽车和混合动力汽车的历史及发展现状教学目的了解电动汽车和混合动力汽车历史和发展现状掌握混合动力汽车的基本概念重点与难点重点：电动汽车和混合动力汽车发展现状难点：混合动力汽车的学习教学设计概述组织教学→复习提问→引入案例→新课教学→学习小结→作业布置教学环境及资源要求多媒体复习提问新能源汽车有哪些？授课要点电动汽车和混合动力汽车历史电动汽车和混合动力汽车发展现状混合动力汽车的基本概念课外作业混合动力汽车的定义是什么？教学设计与教学内容时间分配教学内容教学方法及要求组织教学10′教师自我介绍，课程考核说明严肃课堂纪律，考勤出勤人数，引导学生进入学习状态无新课导入5′请学生回答现在新能源汽车有哪几种？学生讨论并回答讲授新课25’电动汽车和混合动力汽车的历史及发展现状一、电动车的历史与现状电动汽车指用电力驱动的汽车。

驱动电动汽车的电力常见的有各种蓄电池（又称二次电池）、燃料电池、太阳能电池等。

最常见的分类方法是把电动汽车分为三类。

1、蓄电池汽车(Battery Powered Electric Vehicle)2、燃料电池汽车FCEV(Fuel Cell Electric Vehicle)3、混合动力汽车(Hybrid Vehicle)混合动力电动汽车定义为“由两种和两种以上的储能器、能源或转换器作驱动能源，其中至少有一种能提供电能的车辆称为混合动力电动汽车”。

根据这个通用的定义，内燃机和蓄电池、蓄电池和燃料电池、蓄电池和超级容量电容器、蓄电池和飞轮储能器、燃料电池和超级容量电容器、燃料电池和飞轮储能器等组成的混合动力汽车都属于混合动力电动汽车。

2011年全球各主要国家和地区电动汽车销量统计表配求国家/地区北美欧盟日本中国其他地区2011年销量（万辆）2.0 1.3 1.5 1.0 1.0销量占比（%）29.41 19.12 22.06 14.71 14.71二、电动车的优势1.良好的环境保护效果为燃料制造过程中的NOx的排放值和电能的比较燃料种类汽油柴油电力甲醇氢NOx排放量/（g.MJ-1）0.113 0.056 0.047 0.011-0.02220.0215-0.04162.噪声低汽车加速和等速运行时噪声的构成噪声源加速？/（％）等速／（％）轮胎22. 9 80.4发动机34. 4 19.6牵引（底盘） 2.8冷却系统 1 ．9吸气11．6排气系统23.43.热效率高燃料电池车与其他动力车的效率比较汽油电力混合动力（汽油机）燃料电池车（压缩氢气）学生看图分析分析配求燃油生产效率／（％）88 26 88 58汽车运行效率／（％）16 80 30 50总效率／（％）14.08 20.8 26.4 294.电动汽车排放的废热少5.电动汽车可回收利用能量多6.改善能源结构解决汽车的替代能源问题三、电动汽车的不足1.续行里程短，承载量少2.制造成本高3.必须重新建设基础设施讨论还有那些不足10’第二节混合动力系统的基本概念及发展现状一、混合动力系统的基本概念1．混合动力系统HPS（Hybrid Power System）的概念动力指使机械做功的各种作用力。

2016年8月，别克君越30H 混动版车型在国内正式上市销售，该款车搭载了1.8 L SIDI 缸内直喷汽油发动机和一套由双电机组成的混联式混合动力系统（该系统后续分别应用在别克君威30H 、雪佛兰迈锐宝XL 车型上），该混合动力系统的最大输出功率为136 kW ，0 km/h~100 km/h 加速时间为8.9 s ，综合工况油耗为4.7 L/100 km 。

该车整车质保期为3年或10万km ，高压锂电池组质保期为8年或16万km 。

本文对该车混合动力系统的组成、工作原理及工作模式进行详细分析。

1　混合动力系统的组成及工作原理如图1所示，别克君越30H 车混合动力系统主要由1.8 L SIDI 缸内直喷汽油发动机（型号为LNK ）、电控智能无级变速器（EVT ）、高压锂电池组总成等组成。

1.1　LNK 发动机LNK 发动机采用阿特金森循环，排量为1.8 L ，气缸直径和冲程分别为80.5 mm 、88.2 mm ，缸体材料为铸铁，缸盖材料为铸铝，压缩比为11.5∶1，配气机构为双顶置凸轮轴，每个气缸有4个气门，点火系统为单缸独立点火，燃油供给方式为缸内直喷，最大输出功率为94 kW ，最大转矩为175 N ·m 。

L N K 发动机采用了缸内直喷、双可变气门正时（VVT ）、双级可变排量机油泵、水冷式废气再循环（EGR ）系统及排气热交换器等技术，其目的是为了进一步提高发动机的燃油经济性。

1.1.1　双级可变排量机油泵如图2所示，双级可变排量机油泵为叶片式，安装在曲轴的前端，曲轴直接驱动机油泵的转子，并带动叶片完成吸油、压油过程，通过调整定子（调节环）与转子之间的偏心距来改变机油泵的排量。

发动机控制模块（ECM ）通过对机油压力控制电磁阀的控制来实现机油泵排量的变化，从而在不需要高压润滑油时，通过降低机油泵的排量来降低发动机运行阻力，从而实现节油的目的。

机油压力控制电磁阀是一个开关式的电磁阀，位于机油滤清器座上方的气缸体上，控制去向机油泵反馈油路的通断。

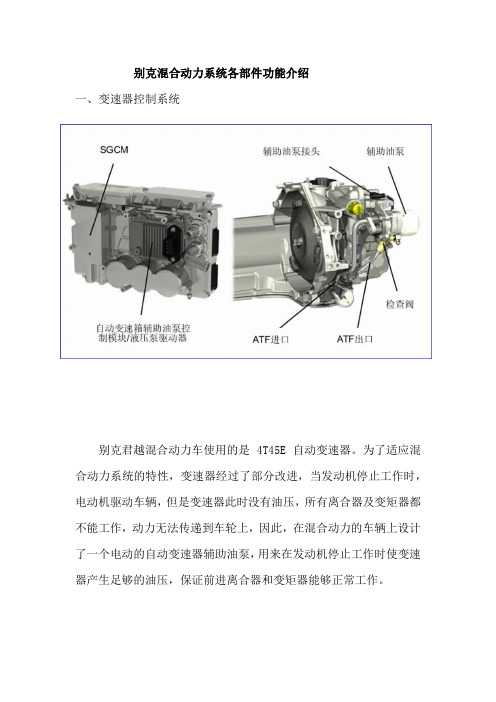

别克混合动力系统各部件功能介绍一、变速器控制系统别克君越混合动力车使用的是 4T45E 自动变速器。

为了适应混合动力系统的特性，变速器经过了部分改进，当发动机停止工作时，电动机驱动车辆，但是变速器此时没有油压，所有离合器及变矩器都不能工作，动力无法传递到车轮上，因此，在混合动力的车辆上设计了一个电动的自动变速器辅助油泵，用来在发动机停止工作时使变速器产生足够的油压，保证前进离合器和变矩器能够正常工作。

自动变速器辅助油泵驱动器的控制信号是 PWM（脉宽调制）信号。

SGCM 与该模块进行通信，控制辅助油泵的工作。

变速器改进了油道、阀体内的隔板及阀体结构，以适应混合动力的需要。

辅助油泵及进出油管如下图二、混合动力系统12V电源混合动力车辆的 12 V 蓄电池与传统车辆上的蓄电池一样，用于启动发动机和确保车上其他电器元件的正常工作。

有关混合动力车辆的跨接启动和外部充电注意事项等信息应参考维修手册的相关内容。

跨接启动负极连接点位于发电机外壳上，在发动机舱保险丝盒内，保险丝盒后方的正极端子就是跨接启动正极连接点，如下图所示。

其跨接如下图所示。

错误的连接将会导致控制模块的损坏或其他电器设备的故障。

三、混合动力汽车仪表系统在仪表盘的转速表上增加了“AUTO STOP” 指示位置和“OFF”指示位置。

“AUTO STOP”位置表示车辆已经进入自动停止模式并等待发动机重新启动的状态；“OFF”位置表示发动机已经正常关闭，驾驶员需要通过点火钥匙重新启动发动机。

在重新启动的过程中，当点火开关转动到启动位置时，ECM 从串行数据线路上接受 BCM 的启动信息，控制启动继电器工作，12V 蓄电池电源带动起动机转动，发动机转动，燃油喷射系统正常工作。

1、AUTO STOP位置-表示车辆已经进入自动停止模式并等待发动机重新起动的状态。

2、OFF位置-表示发动机已经正常关闭，驾驶员需要通过点火钥匙重新启动发动机。

3、“ECO”指示灯点亮条件：（1）当车辆的燃油经济性超过EPA（美国环保署）规定的标准后，“ECO”指示灯会点亮（2）在车辆进入自动停止模式后，因为发动机停止工作，没有了燃油的消耗，所以“ECO”指示灯亮起（3）在车辆进入再生制动模式时，该指示灯点亮，如车辆在滑行时4、Hybrid仪表（1）充电指示表上标有一个电瓶的符号及Hybrid文字标志,表示混合动力电池组的电压状态。

9.3.2.2 发动机控制系统示意图(LE5)
模块电源、搭铁、串行数据和故障指示灯
5 伏 1、5 伏 2 和低电平参考电压总线（第 1 页，共 2 页）
低电平参考电压总线（第 2 页，共 2 页）
发动机数据传感器–压力、温度和节气门控制系统
发动机数据传感器–氧传感器
点火控制–点火系统
点火控制系统–凸轮轴、曲轴、爆震传感器和凸轮轴执行器
燃油控制系统 - 喷油器
燃油控制系统–燃油泵控制
燃油控制系统 - 蒸发排放控制系统
受控/受监测子系统参考
汽车技师帮技术资料---别克君越发动机维修电路图(发动机控制系统示意图 (LE5)。

《混合动力汽车构造原理与检修》_教案教案一：混合动力汽车构造原理与检修一、教学目标1.了解混合动力汽车的构造原理；2.了解混合动力汽车的工作原理；3.掌握混合动力汽车的检修方法；4.培养学生的动手操作和分析问题的能力。

二、教学内容1.混合动力汽车的构造原理1.1电动机的位置及工作原理1.2内燃机的位置及工作原理1.3电池组的位置及工作原理2.混合动力汽车的工作原理2.1启动和低速行驶2.2高速行驶和加速2.3制动和停车2.4内燃机对电池组的充电3.混合动力汽车的检修方法3.1故障诊断流程3.2故障码的读取和解析3.3维修手册的使用方法3.4故障的排除方法三、教学方法1.课堂讲授：通过PPT和实物展示，介绍混合动力汽车的构造原理和工作原理；2.案例分析：提供一些实际故障案例，让学生分析故障原因和解决方法；3.实践操作：提供实际混合动力汽车进行检修操作，让学生动手解决问题。

四、教学过程1.导入：通过观看一段混合动力汽车的宣传视频，引起学生的兴趣。

2.混合动力汽车的构造原理：2.1电动机的位置及工作原理：通过PPT和实物展示，介绍电动机的位置和工作原理；2.2内燃机的位置及工作原理：通过PPT和实物展示，介绍内燃机的位置和工作原理；2.3电池组的位置及工作原理：通过PPT和实物展示，介绍电池组的位置和工作原理。

3.混合动力汽车的工作原理：3.1启动和低速行驶：通过PPT和实物展示，介绍混合动力汽车在启动和低速行驶时的工作原理；3.2高速行驶和加速：通过PPT和实物展示，介绍混合动力汽车在高速行驶和加速时的工作原理；3.3制动和停车：通过PPT和实物展示，介绍混合动力汽车在制动和停车时的工作原理；3.4内燃机对电池组的充电：通过PPT和实物展示，介绍混合动力汽车内燃机对电池组的充电原理。

4.混合动力汽车的检修方法：4.1故障诊断流程：通过案例分析，介绍故障诊断的流程和方法；4.2故障码的读取和解析：通过案例分析，介绍故障码的读取和解析方法；4.3维修手册的使用方法：通过案例分析，介绍维修手册的使用方法；4.4故障的排除方法：通过案例分析，介绍故障的排除方法。

（7）电机位置传感器电机位置传感器（图25）位于每个电机转子处，其作用是监测每个电机转子的位置、转动方向以及转速。

每个传感器内包含1组主动线圈、2组信号线圈和1个形状不规则的信号发生轮。

电机位置传感器由电机控制模块控制。

电源逆变器模块向传感器主动线圈提供一个5 V 的10 kHz励磁信号，此信号在两组信号线圈和信号发生轮处产生磁场。

信号轮的不同位置将会在信号线圈中产生出不同的感应磁场，模块通过比较两组信号电压来确定电机的位置和转动方向（图26）。

电机B的壳体上，用以监测输出齿轮的转速和方向。

其内部有2组传感器元件，二者相差半个齿，通过检测信号先后，来判断车辆运行方向。

（9）电磁阀体电磁阀体放置在变速器阀体侧盖内部（图28），上面装有变速器油温传感器和4个压力控制电磁阀。

电磁阀体内部部件不可分解维修。

运行模式发动机状态驱动电机（发电机）A状态驱动电机（发电机）A状态高速离合器状态低速离合器状态适应工况起动被驱动起动断开断开起动纯电动模式关闭关闭断开接合低速、低负荷低速模式运行发电断开接合低速（驱动）接合接合中速（发电）接合断开大负荷、高速（10）液压控制阀体液压控制阀体放置在变速器阀体侧盖内部（图29），阀体上装有管路压力控制电磁阀、低速离合器阀、低速离合器蓄能器活塞、扭转减振器旁通离合器阀、高速离合器阀、高速离合器控制调节阀、压力释放阀、压力调节阀以及润滑调节阀等。

液压控制阀体同样内部不可分解维修。

图25 电机位置传感器图27 输出转速传感器图28 电磁阀体图29 液压控制阀体表2 变速器运行模式图26 电机位置传感器工作原理示意图图30 起动过程动力流示意图图31 纯电动驱动模式动力流示意图图32 低速驱动模式动力流示意图图33 固定传动比驱动模式动力流示意图圈——输出行星架——车轮；另一路为驱动电机（发动机）A——输入太阳轮——输出行星架——车轮。

另一种动力传递是由驱动电机（发电机）A和B共同驱动车辆行驶，其动力流也有2路：一路是驱动电机（发电机）B——输出太阳轮——输出行星架——车轮；另一路是驱动电机（发电机）A——输出内齿圈——输出行星架——车轮。

别克君越48v轻混系统工作原理别克君越48V轻混系统工作原理随着环境问题的日益严重以及能源紧缺的形势，汽车行业也在积极寻求可持续发展的解决方案。

而48V轻混系统就是其中一种被广泛应用的技术。

本文将以别克君越48V轻混系统为例，详细介绍其工作原理。

我们需要了解48V轻混系统的基本组成。

该系统主要包括一个48V 的锂离子电池组、一个电机发电机单元、一个48V DC-DC变换器以及与发动机和传动系统相连接的配套设备。

在别克君越48V轻混系统中，锂离子电池组是整个系统的核心部件。

它通过储存电能的方式，在车辆行驶过程中为驾驶员提供额外的动力支持。

同时，该电池组还能够通过回收制动能量进行充电，提高能源利用效率。

电机发电机单元是48V轻混系统的另一个重要组成部分。

它既可以作为发电机，将发动机的动力转化为电能储存在电池组中，也可以作为电动机，为发动机提供辅助动力。

在汽车行驶过程中，当车辆需要加速或爬坡时，电机发电机单元会通过电池组向发动机提供额外的动力，提高动力输出效率。

而在减速或制动时，电机发电机单元则会将制动能量转化为电能储存在电池组中。

48V DC-DC变换器在48V轻混系统中起到了关键作用。

它主要负责将48V的电压转换为12V的电压，以满足车辆其他电气设备的供电需求。

通过降低电压，48V DC-DC变换器能够减少能源的消耗，提高整体能效。

在别克君越48V轻混系统中，配套设备如空调压缩机、电动助力转向系统等也与发动机和传动系统相连接。

这些设备通过与电机发电机单元的协同工作，实现能量的回收和再利用，进一步提高车辆的燃油经济性和环境友好性。

总体来说，别克君越48V轻混系统的工作原理可以概括为：在车辆行驶过程中，通过电机发电机单元将发动机的动力转化为电能存储在锂离子电池组中，同时向发动机提供额外的动力支持；而在制动过程中，电机发电机单元则将制动能量转化为电能储存在电池组中。

通过这样的循环工作，能够提高车辆的燃油经济性和动力输出效率，减少对环境的影响。

《混合动力汽车构造与检修》试卷提示：本考试卷共四个大题，共6 页，满分为100分。

考试时间为90分钟。

一、填空题：（共25小题，每空1分，共42分。

）1.目前按照认知习惯，混合动力汽车主要指____________的混合动力汽车，简称____________。

2.目前市场上合资品牌的混合动力汽车大多数____________________设计类型。

3.纯电动汽车制动或减速时，将能量通过逆变器、BDU传回动力电池，为电池____________。

4.最合适汽车使用的燃料电池是PEM电池，也称为________________电池。

5.纯电动汽车驱动系统需要一套完善的控制模块：即_________________、_________________和电池管理系统（BMS）。

6.滑行或者减速的时候，整车控制器能够进行_________________的回收。

7.电容器是一种能阻止_________________、允许交流电通过的电气设备，电容器也能利用正负电荷之间的静电吸引_________________。

8.混合动力汽车通常是根据驱动系统的_________或_________来进行分类。

9.混合动力汽车的娱乐系统显示屏或仪表信息显示中心，均设计有车辆运行状态的实时_________________。

10.按混合程度，混合动力汽车分为___________混合动力、___________混合动力和___________混合动力三个等级。

11.混合动力汽车采用_______________来替代12V发电机，采用_________的压缩机来替代皮带驱动的压缩机。

12.混合动力汽车通常会设计有_________________，为带有真空制动助力器的制动系统提供足够的真空。

13.纯电动汽车驱动系统主要的部件包括有____________、 _____________、带有电机的______________。

习题库课程名称：混合动力汽车原理与检修第一章电动汽车和混合动力汽车的历史及发展现状1.名词解释1、混合动力系统2、混合动力汽车2.选择题1、电动车的热效率（）。

A．高 B.低 C.2、混合动力系统简称（）。

A.HPSB.ABSC.HSPD.HEV3、以下哪项不是混合动力汽车的简称（）。

A、HVB、HEVC、HE D.HC4、由燃料电池和电能蓄储存器组成的混合动力电动汽车则常缩写为（）。

A、FCHVB、HHVC、HEV D.HV3.填空题1、电动汽车指用驱动的汽车。

2、常见的把电动汽车分为、、。

3、混合动力系统（HPS）即指这种采用种或种以上能量转换方式的能量转化装置，其突出的优点是能量转换效率。

4、常见的动力有、、、和等。

5、底盘的四大组成部分：、、、。

6、HEV的特点是与两种动力的组合。

4.判断题1、电动车续行里程长，承载量少。

2、电动汽车成本低。

3、动力传动系统的作用是产生动力并将其传给驱动轮。

4、混合动力电动汽车优点是排低。

5、HEV只有一种动力源。

5.简答题1、电动车的优势。

（至少三项）2、简答混合动力汽车的概念。

3、简答混合动力汽车的分类。

4、列举串联式混合动力电动汽车特点。

5、列举并联式混合动力电动汽车特点。

6、列举现今的混合动力汽车车型。

（至少五项）。

7、电驱动系统的组成。

8、混合动力汽车的优势。

9、电动车的优势与不足表现在什么地方？10、混合动力汽车的定义是什么？11、合动力汽车的优势包括哪些内容？12、混合动力汽车推广应用存在的主要问题包括哪些内容？第二章混合动力汽车的构造与原理1.名词解释1、纯电动汽车2、插电式混合动力电动汽车2.选择题1、HEV与传统汽车类似，有许多不同的种类，常见分类方法有( )种。

A、10B、12C、9D、82、并联式混合动力电动汽车简称（）。

A、PHEVB、SHEVC、THEVD、YHEV3、SHEV的全称是（）。

A、并联式混合动力电动汽车B、串联式混合动力汽车C、混联式混合动力汽车D、串并联式混合动力汽车4、以下哪项不能称为混联式混合动力汽车？（）A、串并联混合式混合动力汽车B、并联式混合动力汽车C、混联式混合动力汽车D、串联式混合动力汽车5、丰田普锐斯的动力系统采用以下哪种形式？（）A、串联式混合动力系统B、并联式混合动力系统C、混联式混合动力系统D、串并联式混合动力系统6、单桥驱动式全面混合型混合动力乘用车是（）中最为常见的车型之一。

12.3.3.4 仪表板/中央控制台部件视图 仪表板后方部件图标(1) B107 加速踏板位置传感器 (2) B22 制动踏板位置传感器 (3) S39 点火开关 (4) B108 空气质量传感器 (5) K8 鼓风机电机控制模块 (6) E27 仪表板储物箱灯 (7) K82 车载电话控制模块 (8) K84 无钥匙进入控制模块 (9) E8K 仪表板门控灯 - 右 (TSP) (10) E1H 强光灯 - 仪表板右侧 (TSP) (11) K36 安全气囊系统传感和诊断模块 (SDM) (12) E8J 仪表板门控灯 - 左 (TSP) (13) X84 数据链路连接器 (DLC) (14) E1G 强光灯 - 仪表板左侧 (TSP)汽车技师帮技术资料----别克君越维修电路图(仪表板-中央控制台部件视)(15) K43 动力转向控制模块(PSCM)(16) K26 前大灯控制模块(17) K9 车身控制模块(18) X51A 保险丝盒- 仪表板暖风、通风与空调系统模块部件图标(1) B7H 空气温度传感器- 左上(2) M37 模式风门执行器(3) B7D 空气温度传感器- 左下(4) K33 暖风、通风与空调系统控制模块(5) M4 进风口风门执行器(6) M46 空气内循环风门执行器(7) M8 鼓风机电机(8) K8 鼓风机电机控制模块(9) B7J 空气温度传感器- 右上(10) B39 蒸发器温度传感器汽车技师帮技术资料----别克君越维修电路图(仪表板-中央控制台部件视)(11) M6R 空气温度执行器- 右(12) M6B 空气温度执行器- 辅助(13) B7E 空气温度传感器- 右下(14) B10B 环境光照/日照传感器(15) M37B 模式风门执行器- 辅助(16) M6L 空气温度执行器- 左仪表板组合仪表和控制台图标(1) P16 组合仪表(2) P19B 扬声器- 仪表板中央(3) P17 信息显示模块(4) F105 乘客仪表板安全气囊(5) A20 收音机/暖风、通风与空调系统控制(6) S48A 多功能开关- 仪表板(7) F107 方向盘气囊(8) S30 前大灯开关转向柱图标(1) S78 转向信号/多功能开关(2) X85 方向盘安全气囊线圈(3) S82 挡风玻璃刮水器/洗涤器开关(4) B99 方向盘转角传感器地板控制台后部图标(1) S48C 多功能开关仪表板(2) E1U 强光灯中央控制台扶手右侧(3) E32F 点烟器插座- 前(4) E1S 强光灯- 中央控制台杯托右侧(5) X83 辅助音频输入(6) E28 中央控制台储物箱灯(7) E1Q 强光灯- 中央控制台杯托左侧(8) E1T 强光灯- 中央控制台扶手左侧(9) P2 变速器换档杆位置指示器(10) S91 驻车制动控制开关地板控制台和辅助鼓风机图标(1) X82 视频/音频输入适配器(2) E32R 点烟器插座- 后(3) X81B 附件电源插座- 220 伏交流(4) 辅助鼓风机壳体(5) T10 遥控门锁天线汽车技师帮技术资料----别克君越维修电路图(仪表板-中央控制台部件视)(6) K8A 鼓风机电机控制模块−辅助(7) M8B 鼓风机电机- 辅助(CJ4)(8) B7G 空气温度传感器- 上辅助(CJ4)(9) K64 防盗控制模块(10) T1 附件直流/交流电源逆变器模块自动变速器换档杆部件图标(1) M7 变速器换档锁止控制电磁阀执行器(2) B81B 驻车位置开关(3) S3 变速器换档杆。

电源和信号分布
线路系统和电源管理11-145
搭铁分布示意图(G406)
11-146线路系统和电源管理电源和信号分布11.3.1.7线束布线图
车身线束布线第1页，共2页
电源和信号分布线路系统和电源管理11-147
车身线束布线第2页，共2页
11-148线路系统和电源管理电源和信号分布
左后车门线束布线(LH)
电源和信号分布线路系统和电源管理11-149
右后车门线束布线(RH)
11-150线路系统和电源管理电源和信号分布
发动机冷却线束布线
电源和信号分布线路系统和电源管理11-151
尾门线束布线
11-152线路系统和电源管理电源和信号分布
驾驶员侧车门线束布线
电源和信号分布线路系统和电源管理11-153
前排乘客侧车门线束布线
11-154线路系统和电源管理电源和信号分布
车顶板/车顶内衬线束布线(KW)
中央控制台线束布线
11.3.2部件定位图
11.3.2.1主要电气部件列表
主要电气部件列表
名称位置定位图连接器端视图
——
——
11.3.2.2车辆前部/发动机舱部件视图
发动机舱部件左侧
发动机舱部件右侧
车辆部件的前端
11.3.2.3动力系统部件视图
发动机顶部部件(LDK)
发动机后部部件(LDK)
变速器部件(LBW with MT)
发动机前侧下方(LBW)
变速器部件(LBW with M36)。

发动机预润滑所需工具z J 45299 发动机预润滑装置重要注意事项：为了使发动机得到正确的预润滑，发动机油必须清洁且油流稳定连续。

务必使用用户手册中规定的发动机油。

1.找到机油压力开关并拆下。

2.安装M12 x 1.75 的接头（零件号509376）。

6303503.将挠性软管安装到接头上，然后打开阀门。

4.反复下压J 45299 的把手，排出至少1-1.9 升（1-2 夸脱）的发动机油。

观察发动机油通过挠性软管流至发动机总成的流动情况。

5.关闭阀门，并将挠性软管和接头从发动机上拆下。

特别注意事项：参见“告诫和注意事项”中的“紧固件的特别注意事项”。

6.将机油压力开关装到发动机上。

紧固紧固机油压力开关至22牛z米（16 磅英尺）。

7.将发动机油加注至合适油位。

863255说明与操作曲轴箱通风系统说明一般说明曲轴箱通风系统用来在燃烧过程中消耗曲轴箱内的蒸气，而不是将它们排入大气中。

新鲜空气从进气系统进入曲轴箱，与窜气混和后通过一个标定的节流孔进入进气歧管。

操作主控制是通过曲轴箱强制通风节流孔进行的，该节流孔对取决于进气真空度的流量进行计量。

曲轴箱强制通风节流孔与凸轮轴盖合为一体。

如果出现异常运行状况，该系统可使过量的窜气通过曲轴箱通风口回流到进气系统，从而在正常燃烧过程中消耗掉。

异常操作的后果节流孔堵塞会导致以下状况：z怠速不良z失速或怠速转速过低z机油泄漏z发动机内积污节流孔泄漏会导致以下状况：z怠速不良z失速z怠速转速过高传动皮带系统说明传动皮带系统由下列零部件组成：z传动皮带z传动皮带张紧器z传动皮带惰轮z曲轴平衡器皮带轮z附件传动部件安装托架z附件传动部件-动力转向泵-发电机-空调压缩机-水泵-空气压缩机传动皮带系统可能使用一根或两根皮带。

传动皮带很薄，因此能够向后弯曲并且有若干条皮带棱与皮带轮内的槽相配合。

也有使用V形皮带来驱动某些附件传动部件的。

传动皮带由不同种类的橡胶制成（氯丁二烯或三元乙丙橡胶），并具有不同的含有纤维布或帘线的加强层。

君越混动BAS Hybrid 系统工作模式一、自动停止模式( Auto Stop Mode )为了体现混合动力的优势及考虑到节省燃油的目的，Lacrosse 混合动力车辆设计了自动停止模式，在车辆行驶过程中，驾驶员踩下制动踏板，车辆完全停止后，车辆进入自动停止模式，当车辆进入自动停止模式时，燃油不再供给发动机。

1.自动停止模式下系统的状态(1)发动机停止工作。

(2) SGCM将36 V 混合动力电池组的直流电源转换成12 V 的直流电源，用来给12 V 蓄电池充电及车内其他用电器和负载使用。

( 3)如果蓄电池的充电能力太低，发动机将自动重新启动。

( 4)空调加热器冷却液泵循环冷却液。

(5) SGCM冷却泵工作，确保足够的冷却液流过SGCM直到点火开关从RUN 位置被移开。

( 6)自动变速器辅助油泵工作，保持前进离合器压力，同时也确保发动机和变速器的连接。

( 7)坡路保持阀关闭，保证制动管路中的制动液压力，减少车轮滚动的趋势。

2.自动停止模式启用条件(1)车辆速度超过6.4 km/h (初始)。

(2)环境温度高于-15C。

( 3)混合动力操作范围中的混合动力和动力系统部件温度：① 混合动力蓄电池温度高于10C(近似)，低于50C。

②变速器储油槽温度高于25C，低于110C。

③发动机冷却液温度高于60C，低于121C(环境温度低于约12C)。

④发动机冷却液温度高于82C, 低于121C(环境温度高于约12C)。

( 4)驾驶中的车辆，换挡杆在D 位。

(5)空调系统压缩机系统请求发动机打开为“ False (不成立)”。

( 6)足够的制动真空。

( 7)充电状态大于自动停止要求( 70%)。

(8)蓄电池放电电源容量大于自动启动耍求的最小值( 6200W)。

( 9)可接受的12V 蓄电池状态(电压、电流、温度) 。

( 10)车轮滑移(防抱死制动系统或牵引力控制)未启动。

( 11 )蒸发系统没有运行轻微泄漏测试。
