电源和信号分布线路系统和电源管理11-105电源分布示意图(F56UA、F65UA、F66UA、F67UA、F69UA 和F70UA保险丝)11-106线路系统和电源管理电源和信号分布电源分布示意图(F6DA 和F7DA保险丝)电源和信号分布线路系统和电源管理11-107电源分布示意图(F14DA、F15DA、F16DA、F17DA 和F19DA保险丝)11-108线路系统和电源管理电源和信号分布电源分布示意图(F20DA、F21DA、F22DA、F23DA、F24DA、F25DA 和F26DA保险丝)电源和信号分布线路系统和电源管理11-109电源分布示意图(F1DA、F4DA 和F18DA保险丝)11-110线路系统和电源管理电源和信号分布电源分布示意图(F5DA保险丝)电源和信号分布线路系统和电源管理11-111电源分布示意图(F2DA、F3DA、F8DA、F9DA、F10DA、F11DA、F12DA 和F13DA保险丝)11-112线路系统和电源管理电源和信号分布电源分布示意图(F5UA 和F13UA保险丝)电源和信号分布线路系统和电源管理11-113电源分布示意图(F16UA、F17UA 和F18UA保险丝)11-114线路系统和电源管理电源和信号分布电源分布示意图(F19UA、F20UA、F52UA 和F54UA保险丝)电源和信号分布线路系统和电源管理11-115电源分布示意图(F53UA保险丝)11-116线路系统和电源管理电源和信号分布11.3.1.5电源分布示意图电源和信号分布线路系统和电源管理11-117电源分布示意图(点火开关(−BTM))11-118线路系统和电源管理电源和信号分布电源分布示意图(逻辑开关(BTM))电源和信号分布线路系统和电源管理11-119电源分布示意图(逻辑模式继电器1)11-120线路系统和电源管理电源和信号分布11.3.1.6搭铁分布示意图电源和信号分布线路系统和电源管理11-121搭铁分布示意图(G101和G103)11-122线路系统和电源管理电源和信号分布搭铁分布示意图(G102)电源和信号分布线路系统和电源管理11-123搭铁分布示意图(G104、G114和G115(LTD/LE5))11-124线路系统和电源管理电源和信号分布搭铁分布示意图(G105、G106和G108)。
车辆控制系统车辆故障诊断码信息10-17P2120加速踏板位置(APP)传感器1电路发动机控制模块(ECM)“发动机控制系统”中的“DTC P2120”P2122加速踏板位置(APP)传感器1电路电压过低发动机控制模块(ECM)“发动机控制系统”中的“DTC P2122”P2123加速踏板位置(APP)传感器1电路电压过高发动机控制模块(ECM)“发动机控制系统”中的“DTC P2123”P2125加速踏板位置(APP)传感器2电路发动机控制模块(ECM)“发动机控制系统”中的“DTC P2125”P2127加速踏板位置(APP)传感器2电路电压过低发动机控制模块(ECM)“发动机控制系统”中的“DTC P2127”P2128加速踏板位置(APP)传感器2电路电压过高发动机控制模块(ECM)“发动机控制系统”中的“DTC P2128”P2135节气门位置(TP)传感器1-2关联发动机控制模块(ECM)“发动机控制系统”中的“DTC P2135”P2138加速踏板位置(APP)传感器1-2关联发动机控制模块(ECM)“发动机控制系统”中的“DTC P2138”或“发动机控制系统”中的“DTC P2138”P2176最小节气门位置未读入发动机控制模块(ECM)“发动机控制系统”中的“DTC P2176”U0073发动机控制模块(ECM)“发动机控制系统”中的“DTC U0073”U0101与变速器控制模块(TCM)失去通信发动机控制模块(ECM)“发动机控制系统”中的“DTC U0101”U1000Class 2数据链路车身控制模块、驾驶员信息中心、数字收音机接收器、仪表板组合仪表、抬头显示器、暖风、通风与空调系统、动力系统控制模块、收音机、传感和诊断模块、车辆通信接口模块“计算机/集成系统”中的“DTC U1000和U1255”U1016与发动机控制模块/动力系统控制模块/车辆控制模块失去通信驾驶员信息中心、电子制动控制模块、数字收音机接收器、抬头显示器、仪表板组合仪表、车辆通信接口模块、传感和诊断模块“计算机/集成系统”中的“DTC U1001-U1254”U1040与电子制动控制模块(EBCM)失去通信发动机控制模块(ECM)“计算机/集成系统”中的“DTC U1001-U1254”U1064与车身控制模块(BCM)/仪表板集成模块(DIM)失去通信发动机控制模块(ECM)“计算机/集成系统”中的“DTC U1001-U1254”U1088与传感和诊断模块(SDM)失去通信驾驶员信息中心、仪表板组合仪表、抬头显示器、车辆通信接口模块“计算机/集成系统”中的“DTC U1001-U1254”故障诊断码(DTC)列表－车辆（续）故障诊断码故障诊断码说明设置故障诊断码的模块诊断程序10-18车辆故障诊断码信息车辆控制系统U1096与仪表板组合仪表(IPC)失去通信驾驶员信息中心、传感和诊断模块、车辆通信接口模块、HVAC“计算机/集成系统”中的“DTC U1001-U1254”U1300Class 2数据链路电压过低车身控制模块、驾驶员信息中心、数字收音机接收器、仪表板组合仪表、抬头显示器、暖风、通风与空调系统、动力系统控制模块、收音机、传感和诊断模块、车辆通信接口模块“计算机/集成系统”中的“DTC U1300、U1301或者U1305”U1301Class 2数据链路电压过高车身控制模块、驾驶员信息中心、数字收音机接收器、仪表板组合仪表、抬头显示器、暖风、通风与空调系统、动力系统控制模块、收音机、传感和诊断模块、车辆通信接口模块“计算机/集成系统”中的“DTC U1300、U1301或者U1305”U1305Class 2数据链路电压过低或过高数字收音机接收器、仪表板组合仪表、抬头显示器、暖风、通风与空调系统、动力系统控制模块、收音机、传感和诊断模块、车辆通信接口模块“计算机/集成系统”中的“DTC U1300、U1301或者U1305”U1650底盘系统专用总线控制器变速器控制模块(TCM)“防抱死制动系统”中的“DTC U1650”U1651底盘系统专用总线传感器{单个或者1}变速器控制模块(TCM)“防抱死制动系统”中的“DTC U1651”故障诊断码(DTC)列表－车辆（续）故障诊断码故障诊断码说明设置故障诊断码的模块诊断程序车辆控制系统车辆故障诊断码信息10-1910.1.1.4症状－车辆一般信息“振动诊断和排除”中的“症状-振动诊断和排除”暖风、通风与空调系统z“暖风、通风与空调系统－手动”中的“症状－暖风、通风与空调系统－手动”z“暖风、通风与空调系统－手动”中的“症状－暖风、通风与空调系统－自动”转向机构z“动力转向系统”中的“症状－动力转向系统”z“方向盘和转向柱”中的“PSD SIE标题错误：SIE连接至空单元ID 65643”悬架系统“悬架系统一般诊断”中的“症状－悬架系统一般诊断”制动器z“液压制动器”中的“症状－液压制动器”z“驻车制动器”中的“症状－驻车制动器”z“防抱死制动系统”中的“症状－防抱死制动系统”发动机z“发动机机械系统”中的“症状－发动机机械系统”z“发动机机械系统”中的“症状－发动机机械系统”z“发动机冷却系统－3.0升(LZD)”中的“症状－发动机冷却系统”z“发动机电气系统－3.0升(LZD)”中的“症状－发动机电气系统”z“发动机控制系统”中的“症状－发动机控制系统”z“发动机控制系统”中的“症状－发动机控制系统”z“发动机排气－3.0升(LZD)”中的“症状－发动机排气系统”变速器/变速驱动桥z“换档锁定控制”中的“症状－自动变速器换档锁定控制”z“自动变速驱动桥-4T65-E”中的“症状－自动变速器”车身z“车身后端”中的“症状－车身后端”z“车门”中的“症状－车门”z“喇叭”中的“症状－喇叭”z“仪表板，仪表和控制台”中的“症状－仪表板，仪表和控制台”z“照明系统”中的“症状－照明系统”z“车顶”中的“症状－车顶”z“座椅”中的“症状－座椅”z“固定车窗”中的“症状－固定车窗”z“刮水器/洗涤器系统”中的“症状－刮水器/洗涤器系统”保护装置z“安全带”中的“症状－安全带”z“安全气囊系统”中的“症状－安全气囊系统”车辆控制系统“计算机/集成系统”中的“症状－计算机/集成系统”附件z“车载通信”中的“OnStar症状诊断”z“车载通信”中的“症状－车载通信”z“巡航控制”中的“症状－巡航控制”z“娱乐系统”中的“症状－娱乐系统”z“车库门开门装置”中的“症状－车库门开门装置”z“遥控门锁”中的“症状－遥控门锁”z“倒车辅助系统”中的“症状－超声波倒车辅助系统”z“防盗系统”中的“症状－防盗系统”10-20车辆故障诊断码信息车辆控制系统空白车辆控制系统计算机/集成系统10-21 10.2计算机/集成系统10.2.1规格10.2.1.1紧固件紧固规格应用规格公制英制车身控制模块螺钉 2 牛z米18磅英寸10-22计算机/集成系统车辆控制系统10.2.2示意图和布线图10.2.2.1计算机/集成系统示意图图标图标图标含义告诫：在安全气囊系统部件或安全气囊系统线束上或其附近进行维修工作时，必须先解除安全气囊系统。
2006 上海通用别克君越电路图册二（可编辑）2006上海通用别克君越电路图册二6-878 发动机控制系统,3.0 升LZD 发动机动力总成控制模块ECM 接头J31 1 1 1 1 1 1 9 8 7 6 5 4 32 16 5 4 3 2 1 07 3 3 3 2 2 2 2 2 2 2 2 2 2 1 1 13 2 1 0 9 8 7 6 54 3 2 1 0 9 8 75 5 5 4 4 4 4 4 4 4 4 4 4 3 3 3 3 3 3 32 1 0 9 8 7 6 5 43 2 1 0 9 8 7 6 54 37 7 7 6 6 6 6 6 6 6 6 6 6 5 5 5 5 5 5 52 1 0 9 8 7 6 5 43 2 1 0 9 8 7 6 54 3 06W0604032 接头零件信息针脚导线颜色电路号码功能1 , , 未用2 , , 未用3 , , 未用4 , , 未用5 , , 未用6 , , 未用7 OG （橙色） 225 发电机L 端子检测输入8 , , 未用9 , , 未用10 , , 未用11 , , 未用12 TN/BK （棕黄色/ 黑色） 464 扭矩脉冲宽度调制输出13 , , 未用14 , , 未用15 , , 未用16 , , 未用17 OG/BK （橙色/ 黑色） 463 钮矩需求18 BN （棕色） 1174 机油油位传感器信号19 , , 未用20 , , 未用21 TN （棕黄色） 5514 空调压力传感器接地22 , , 未用23 OG/BK （橙色/ 黑色） 469 进气压力传感器接地24 , , 未用25 , , 未用26 , , 未用27 , , 未用28 , , 未用发动机发动机控制系统,3.0 升LZD 6-879动力总成控制模块ECM 接头J3（续）1 1 1 1 1 1 1 9 8 7 6 5 4 32 16 5 4 3 2 1 07 3 3 3 2 2 2 2 2 2 2 2 2 2 1 1 13 2 1 0 9 8 7 6 54 3 2 1 0 9 8 75 5 5 4 4 4 4 4 4 4 4 4 4 3 3 3 3 3 3 32 1 0 9 8 7 6 5 43 2 1 0 9 8 7 6 54 37 7 7 6 6 6 6 6 6 6 6 6 6 5 5 5 5 5 5 52 1 0 9 8 7 6 5 43 2 1 0 9 8 7 6 54 3 06W0604032 接头零件信息针脚导线颜色电路号码功能29 GY （灰色） 23 发电机F 端子检测输入30 , , 未用31 , , 未用32 , , 未用33 TN （棕黄色） 2501 CAN 总线低电平端子34 , , 未用35 TN （棕黄色） 2761 发动机冷却液传感器接地36 , , 未用37 GY （灰色） 2700 空调压力传感器+5V38 , , 未用39 GY （灰色） 2704 进气压力传感器+5V40 , , 未用41 , , 未用42 , , 未用43 , , 未用44 , , 未用45 , , 未用46 OG/BK （橙色/ 黑色） 1786 驻车/ 空档信号输入47 , , 未用48 D-GN/WH （深绿/ 白色） 428 蒸发碳罐清洗阀控制49 D-GN （深绿色） 335 冷却风扇#1 控制50 , , 未用51 , , 未用52 , , 未用53 TN/BK （棕黄色/ 黑色） 2500 CAN 总线高电平端子54 , , 未用55 YE （黄色） 410 发动机冷却液传感器+56 , , 未用57 OG/BK （橙色/ 黑色） 380 空调压力传感器信号6-880 发动机控制系统,3.0 升LZD发动机动力总成控制模块ECM 接头J31 1 1 1 1 1 1 9 8 7 6 5 4 32 17 3 3 3 2 2 2 2 2 2 2 2 2 2 1 1 13 2 1 0 9 8 7 6 54 3 2 1 0 9 8 75 5 5 4 4 4 4 4 4 4 4 4 4 3 3 3 3 3 3 32 1 0 9 8 7 6 5 43 2 1 0 9 8 7 6 54 37 7 7 6 6 6 6 6 6 6 6 6 6 5 5 5 5 5 5 52 1 0 9 8 7 6 5 43 2 1 0 9 8 7 6 54 3 06W0604032 接头零件信息针脚导线颜色电路号码功能58 , , 未用59 L-GN （浅绿色） 432 进气绝对压力传感器信号60 , , 未用61 , , 未用62 , , 未用63 , , 未用64 , , 未用65 , , 未用66 , , 未用67 , , 未用68 , , 未用69 , , 未用70 未用71 未用72 未用73 , , 未用发动机发动机控制系统,3.0 升LZD 6-881 空调离合器（续）加热氧气传感器HO2SBRLC A R A SL D B S 06W060403506W06040331216201712160482接头零件信息2-路F公制,组件150系列接头零件信息4-路F公制,组件150系列密（黑色）封式（黑色）电路针脚导线颜色电路功能针脚导线颜色号码功能号码TN/WH氧传感器回路B BK （黑1050B接地色）A （棕黄色/ 3111白色）PU/WH氧传感器信号刹车真空传感器B （紫色/ 白3110色）GY/WH氧传感器加热器C （灰色/ 白3113色）D 桃红色839 带保险丝的点火输出12 空调离合器306W060403415448870B 接头零件信息3- 路F 公制,组件150 系列RL（黑色）电路针脚导线颜色功能号码1 D-BU （深1809 刹车真空传感器信号蓝色）06W0604035L-GN/BKV5B 回路12162017 2 （浅绿/ 黑6258色）接头零件信息2-路F公制,组件150系列（黑色） 3 L-GN （浅6257 V5B 供电绿色）电路针脚导线颜色功能号码A D-GN （深59 空调离合器线圈绿色）6-882 发动机控制系统,3.0 升LZD 发动机发动机控制系统接头端视图电子节气门ETC 凸轮轴位置CMP 传感器F CE BD A06W06040361535529706W0604037接头零件信息6-路F公制,组件150系列（黑色）15326808电路接头零件信息3- 路F 公制组件150.2 系列拉针脚导线颜色功能式插座（黑色）号码A BN （棕582W ETC 马达关门（针脚导线颜色电路功能色） F 号码B YE （黄581W ETC 马达启动A D-BU （深6259 参考电压供电电路, 5 色） F 蓝色）伏C TN （棕黄2752 V5B 返回B TN （棕黄407 传感器回路色）色）D D-GN （深485 节气门位置传感器信号C BN/WH 633 凸轮轴位置传感器信号绿色）（棕色/ 白色）E GY （灰2701 V5B +5V 电压色）F PU （紫486 节气门位置传感器信号发电机色）2 9 R1 L1 S06W060403912186308 接头零件信息2-路F公制,组件150系列（黑色）电路针脚导线颜色功能号码1 OG （橙225 发电机L 相端子色）2 GY （灰23 发电机F 相端子色）发动机发动机控制系统,3.0 升LZD 6-883曲轴位置CKP 传感器喷油嘴1 06W0604037 06W0604045 15326808 1535226接头零件信息3-路F公制,组件150系列拉接头零件信息2- 路 F 公制, 组件150 系列密式插座（黑色）封式（黑色）电路电路针脚导线颜色功能针脚导线颜色功能号码号码A L-GN （浅6270 曲轴箱位置传感器供电A 桃红色/BK 5291 点火1 电压绿色） ,5 伏（黑色）L-BU/BK 曲轴箱位置传感器回路B TN （棕黄1744 喷油嘴1 控制B （浅蓝色/ 6272 色）黑色）YE/BK 曲轴箱位置信号C （黄色/ 黑6271 喷油嘴2色）蒸发排放EVAP 碳罐冲洗电磁阀06W06040461535226接头零件信息2- 路 F 公制, 组件150 系列密06W0604040封式（黑色）电路12052643 针脚导线颜色功能号码接头零件信息2-路F公制,组件150系列密封式（红色） A 桃红色/BK 5291 点火电压（黑色）电路针脚导线颜色功能L-GN/BK 喷油嘴2 控制号码 B （浅绿色/ 1745A PK （粉红339 保险丝输出, IGN1 黑色）色）D-GN/WH碳罐冲洗电磁阀输出B （深绿/ 白428色）6-884 发动机控制系统,3.0 升LZD 发动机喷油嘴 3 喷油嘴5R1 2 L06W0604048 06W0604045153522615355226接头零件信息2- 路 F 公制, 组件接头零件信息2- 路 F 公制, 组件150 系列密封式（黑色） 150 系列密封式（黑色）电路电路针脚导线颜色功能针脚导线颜色功能号码号码A 桃红色/BK 5291 点火1 电压A 桃红色/BK 5291 点火 1 电压（黑色）（黑色）B 桃红色/BK 1746 喷油嘴3 控制TN/WH喷油嘴5控制（黑色） B （棕黄色/ 845白色）喷油嘴4喷油嘴6ARL06W0604048 06W06040451535226接头零件信息2-路F公制，组件15355226 150 系列密封式（黑色）接头零件信息2- 路 F 公制, 组件150 系列密封式（黑色）电路针脚导线颜色功能号码电路针脚导线颜色功能号码A 桃红色/BK 5291 点火1 电压（黑色） A 桃红色/BK 5291 点火1 电压L-BU/BK 喷油嘴4 控制（黑色）B （浅蓝色/ 844 YE/BK喷油嘴 6 控制黑色） B （黄色/ 黑846 色）发动机发动机控制系统,3.0 升LZD 6-885加速踏板位置APP 传感器点火控制模块ICM06W0604046 06W060404615326829 15326829接头零件信息6-路F公制,组件150系列密接头零件信息6- 路 F 公制, 组件封拉式插座（黑色） 150 系列密封式（黑色）电路电路针脚导线颜色功能针脚导线颜色功能号码号码A PU （紫1272 低电压参考OG/WH点火 2 控制色） A （橙色/ 白2122色）B L-BU （浅1162 APP 传感器2 信号蓝色） B PU （紫2121 点火 1 控制色）C TN （棕黄1274 5V 电压参考, B色） C L-BU （浅2123 点火 3 控制蓝色）D BN （棕1271 低电压参考色） D YE （黄2174 低电压参考色）E D-BU （深1161 APP 传感器1 信号蓝色） BK/WH 接地WH/BK 5V电压参考,A E （黑色/白51F （白色/ 黑1164 色）色） F 桃红色239 点火1 电压6-886 发动机控制系统,3.0 升LZD 发动机爆震传感器KS 组 1 进气温度IAT 传感器06W0604041 06W060404315374222 15326822接头零件信息2-路F公制,组件接头零件信息5- 路 F 公制, 组件150 系列拉式插座150 系列拉式插座（黑色）电路电路针脚导线颜色功能针脚导线颜色功能号码号码A D-BU （深496AD 爆震传感器信号A YE（黄492 进气流量传感器信号蓝色）色）B GY （灰1716A 爆震传感器低电压参考B 桃红色339 点火1 电压色） D BK/WH 接地C （黑色/ 白451色）爆震传感器KS 组 2 D TN （棕黄472 进气温度传感器信号色）E TN （棕黄2760 低电压参考色）岐管绝对压力MAP 传感器06W060404115374222接头零件信息2- 路 F 公制, 组件150 系列密封式电路针脚导线颜色功能号码06W0604044A L-BU （浅1876A 爆震传感器信号蓝色） E12129946B GY （灰2303A 爆震传感器低电压参考接头零件信息3- 路F 公制, 组件色） E150 系列（灰色）电路针脚导线颜色功能号码OG/BK进气岐管绝对压力传感A （橙色/ 黑469 器回路色）发动机发动机控制系统,3.0 升LZD 6-887 岐管绝对压力MAP 传感器（续）车速传感器（右前）B RLSA06W060404406W06040511212994612052644接头零件信息3- 路 F 公制, 组件接头零件信息2- 路F 公制组件150 系列（灰色）电路电路针脚导线颜色功能针脚导线颜色功能号码号码B L-GN （浅432 进气岐管绝对压力传感AOG/BK 833W右前车速传感器信号-绿色）器信号（橙色/ 黑 B色）C GY （灰2407 5 伏参考B OG （橙872W 右前车速传感器信号色）色） B 车速传感器（左前）凸轮轴相位调节器B RLA SR1 2LS06W060405106W060404812052644接头零件信息154763842- 路F 公制组件接头零件信息2- 路F 公制, 组件电路150 系列（黑色）针脚导线颜色功能号码电路A YE （黄873W 左前车速传感器信号- 针脚导线颜色号码功能色） XA BN （棕2198 凸轮轴相位控制B L-BU （浅830W 左前车速传感器信号+ 色）蓝色） CB TN （棕黄2199 凸轮轴相位控制回路色）6-888 发动机控制系统,3.0 升LZD 发动机发动机油位传感器（续）发动机油位传感器ARA R LL BSB S06W060404806W06040481219175712191757接头零件信息4- 路F 公制, 组件接头零件信息4- 路F 公制, 组件150 系列密封式（自然色）150 系列密封式（自然色）电路电路针脚导线颜色功能针脚导线颜色功能号码号码B YE （黄色） 4510A WH （白1174 发动机油位低色）发动机控制系统部件名称位置定位视图接头端视图暖风、通风与空调系统, 手暖风、通风与空调系统, 手空调压缩机部件，发动机下空调压缩机离合器线圈动中暖风、通风与空调系统动中暖风、通风与空调系统端右前侧部件视图接头端视图暖风、通风与空调系统, 手暖风、通风与空调系统, 手空调制冷剂压力传感器发动机室右侧，储压器上动中暖风、通风与空调系统动中暖风、通风与空调系统部件视图接头端视图自动变速驱动桥发动机左侧,发动机右上侧，助力转向泵凸轮轴位置传感器CMP 发动机控制系统部件视图发动机控制系统接头端视图下面发动机机体前下部，排气歧曲轴箱位置CKP 传感器发动机控制系统部件视图发动机控制系统接头端视管下部位于仪表板左下部，转向柱“数据链接通信”中“数据“数据链接通信”中“数据数据连接插头DLC 右侧连接通信部件视图” 连接通信接头端视图” 发动机冷却系统中冷却系统发动机冷却系统中冷却系统发动机冷却液风扇马达（左）安装在散热器左侧部件视图接头端视图发动机冷却系统中冷却系统发动机冷却系统中冷却系统发动机冷却液风扇马达（右）安装在散热器右侧部件视图接头端视图发动机冷却液温度ECT 传发动机左侧中部，节气门体发动机控制系统部件视图发动机控制系统接头端视图感器下发动机机油液面指示器开关储油盘内，中心前下方发动机控制系统部件视图发动机控制系统接头端视图发动机前部，机油滤清器上发动机机油压力指示器开关发动机控制系统部件视图发动机控制系统接头端视图部蒸发排放EVAP 碳罐吹洗电发动机后顶部，点火控制模发动机控制系统部件视图发动机控制系统接头端视图磁阀块后燃油喷油器1-6 发动机顶部，每个进气口处发动机控制系统部件视图发动机控制系统接头端视图燃油箱车后部下面发动机控制系统部件视图发动机控制系统接头端视图发动机发动机控制系统,2.4 升LE5 6-1237 发动机控制系统示意图电源、接地、故障指示灯以及串行数据67429516-1238 发动机控制系统,2.4 升LE5发动机发动机数据传感器,5 伏参考电压和低参考电压9742951发动机发动机控制系统,2.4 升LE5 6-1239发动机数据传感器, 压力、温度和空气流量/ 进气温度28429516-1240 发动机控制系统,2.4 升LE5发动机发动机数据传感器, 加热型氧传感器4842951发动机发动机控制系统,2.4 升LE5 6-1241 发动机数据传感器, 加速踏板位置和节气门执行器控制5429516-1242 发动机控制系统,2.4 升LE5发动机点火控制系统, 点火系统7842951发动机发动机控制系统,2.4 升LE5 6-1243 点火控制系统, 传感器0942916-1244 发动机控制系统,2.4 升LE5 发动机燃油控制系统2942951发动机发动机控制系统,2.4 升LE5 6-1245 蒸发排放控制系统49429516-1246 发动机控制系统,2.4 升LE5发动机受控制/ 受监视的子系统参考5942951 发动机发动机控制系统,2.4 升LE5 6-1247 部件定位图发动机控制系统部件视图发动机舱前视图1614946 图标1 空调压缩机4 冷却风扇2 继电器2 空调制冷剂压力传感器5 冷却风扇连接器3 冷却风扇电阻器6 发动机线束6-1248 发动机控制系统,2.4 升LE5 发动机自动变速器前视图1615355图标1 节气门体连接器9 曲轴位置CKP 传感器2 发动机舱保险丝盒C1 10 起动机电机3 变速器控制模块TCM 11 爆震传感器引线连接器4 发动机控制模块连接器12 空调高压开关5 驻车档/ 空档位置PNP 开关13 空调压缩机6 发动机机油压力EOP 开关14 发电机7 C100 发动机线束至变速器线束15C150 发动机线束至喷油器线束8 G105发动机发动机控制系统,2.4 升LE5 6-1249燃油泵和传感器总成61866图标1 燃油箱压力传感器2 燃油泵和传感器总成3 燃油泵滤网4 燃油油位传感器6-1250 发动机控制系统,2.4 升LE5发动机左视图1614920图标1 空气流量/ 进气温度传感器6燃油分配管2 点火线圈1 7 喷油器13 点火线圈2 8 喷油器24 点火线圈3 9 喷油器35 点火线圈4 10 喷油器4 发动机发动机控制系统,2.4 升LE5 6-1251 乘客舱左下侧1403116图标1 加速踏板位置APP 传感器2 C220 2.0 升6-1252 发动机控制系统,2.4 升LE5 发动机自动变速器后视图1614836图标1 发动机控制模块ECM 连接器/ 变速器控制模10 车速传感器VSS , 自动变速器块TCM 11 加热型氧传感器22 蒸发排放碳罐清污电磁阀12 加热型氧传感器2 连接器3 C171 发动机线束至车身线束13 加热型氧传感器14 点火线圈4 14 驻车档/ 空档位置开关5 点火线圈3 15 发动机冷却液温度ECT 传感器6 点火线圈2。
十九、共用线路上海别克轿车配电电路如图9-2-165~图9-2-200所示。
图9-2-165 配电电路-蓄电池，UAWJB发动机罩内辅助设备接线盒和保险丝盒图9-2-166 配电电路-GLX车型的RAP继电器、UAWJB、点火开关和保险丝盒图9-2-167 配电电路-GL车型的RAP继电器、UAWJB、点火开关和保险丝盒图9-2-168 配电电路-UAWJB、点火开关和保险丝盒图9-2-169 配电电路-UAWJB和G117图9-2-170 配电电路-GLX车型的UAWJB、EBCM/EBTCM和保险丝盒图9-2-171 配电电路-GL车型的UAWJB、EBCM/EBTCM和保险丝盒图9-2-172 配电电路-UAWJB、PNP开关、发电机、自动灯控制模块和大灯开关图9-2-173 配电电路-UAWJB发动机罩内辅助设备接线盒图9-2-174 配电电路-UAWJB、后制动信号灯开关、A/T和ICM图9-2-175 配电电路-UAWJB和喷油器图9-2-176 配电电路-保险丝盒、外侧后视镜和PCM图9-2-177 配电电路-保险丝盒和HV AC部件图9-2-178 配电电路-保险丝盒、EBCM/EBTCM和后制动信号灯开关图9-2-179 配电电路-保险丝盒、UAWJB、PCM和BCM图9-2-180 配电电路-保险丝盒、BCM、IC、收音机和DLC图9-2-181 配电电路-保险丝盒细部详图图9-2-182 配电电路-保险丝盒、UAWJB、收音机和IC图9-2-183 配电电路-保险丝盒和后部照明图9-2-184 配电电路-保险丝盒、刮水/冲洗器、BCM和收音机控制图9-2-185 配电电路-保险丝盒、大灯和左前（LF）窗开关图9-2-186 搭铁分布电路-G101、车大灯、后雾灯、侧中继电器灯和喇叭图9-2-187 搭铁分布电路-G101、G113、G117和G119图9-2-188 搭铁分布电路-G113图9-2-189 搭铁分布电路图-G200（一）图9-2-190 搭铁分布电路图-G200图9-2-191 搭铁分布电路图-G201图9-2-192 搭铁分布电路图-G203图9-2-193 搭铁分布电路图-G301（一）图9-2-194 搭铁分布电路图-G301（二）图9-2-195 搭铁分布电路图-G301（三）图9-2-196 搭铁分布电路图-G401和G402图9-2-197 搭铁分布电路图-G402图9-2-198 搭铁分布电路图-G402图9-2-199 点烟器/备用电源插座电路图-保险丝盒、C206、前点烟器和灯、G200图9-2-200 点烟器/备用电源插座电路图-保险丝盒、后点烟器和G301。
2003别克君威原厂电路图手册8-280 线路系统车身和附件电气符号电气符号续符号说明符号说明对静电放电敏感 ESD 图标本图标用于提醒技术人员该系局部部件统含有对静电放电敏感的部件当部件采用虚线框表示时在维修前需要特别注意参见部件或导线均未完全表示告诫和备注中的静电放电备注106629 106637附加充气式保护装置 SIR或附加保护系统 SRS 图标本图标用于提醒技术人员该系完整部件统含有附加充气式保护装置当部件采用实线框表示时SIR 附加保护装置系统所示部件或导线表示完整SRS 部件在维修前需要特别注意参见告诫和备注中的辅助充气保护装置维修106630 106641注意事项车载诊断 OBDII 图标本图标用于提醒技术人员保险丝该电路对 ODBII 排放控制电路的操作十分重要任一电路如果出现故障将导致故障指示灯MIL 启亮该电路就属于OBD II 电路106632 106643重要注意事项图标断路器本图标用于提醒技术人员还有其它附加系统维修的信息106633 106642电压指示器框示意图上的这些框格用于指示何可熔断连接时保险丝上有电压106644805008车身和附件线路系统 8-281电气符号续电气符号续符号说明符号说明部件上连接的连接器贯穿式密封圈106645 106650底盘接地带引出线的连接器106646 106651壳体接地带螺栓或螺钉连接孔的端子106647 106652直列线束连接器单丝灯泡106648 106653接头双丝灯泡106649 1066548-282 线路系统车身和附件电气符号续电气符号续符号说明符号说明发光二极管可变电阻器106655 106659电容器位置传感器106661106656输入输出电阻器蓄电池106657 106662输入输出开关可变蓄电池106663106660二级管电阻器106664106658车身和附件线路系统 8-283电气符号续电气符号续符号说明符号说明晶体天线106665 106670加热芯屏蔽106666 106671马达开关106667 106672电磁阀单极单掷继电器106673106668单极双掷继电器线圈1066741066698-284 线路系统车身和附件com3 客车区位所有接地直列连接器贯穿式密封圈和接头都给定了识别代码与其在车辆上的位置相对应下表介绍编码体系160960车辆分区表车辆分区表续调出图号码区位说明调出图号码区位说明100 - 199 发动机室全部在仪表板前 400 - 499 行李厢部从后车轮罩到车辆后部注释001-099 为发动机室附500 - 599 位于左前车门内加号仅在使用所有100-199 600 - 699 位于右前车门内时使用700 - 799 位于左后车门内200 - 299 位于仪表板区域内800 - 899 位于右后车门内300 - 399 乘客室从仪表板到后车900 - 999 位于行李厢盖或储物仓盖轮罩8-304 线路系统车身和附件车身和附件线路系统 8-3058-306 线路系统车身和附件车身和附件线路系统 8-3078-308 线路系统车身和附件车身和附件线路系统 8-3098-310 线路系统车身和附件车身和附件线路系统 8-3118-312 线路系统车身和附件车身和附件线路系统 8-3138-314 线路系统车身和附件车身和附件线路系统 8-3158-316 线路系统车身和附件车身和附件线路系统 8-3178-318 线路系统车身和附件车身和附件线路系统 8-3198-320 线路系统车身和附件车身和附件线路系统 8-3218-322 线路系统车身和附件车身和附件线路系统 8-3238-324 线路系统车身和附件车身和附件线路系统 8-3258-326 线路系统车身和附件车身和附件线路系统 8-3278-328 线路系统车身和附件车身和附件线路系统 8-3298-330 线路系统车身和附件车身和附件线路系统 8-3318-332 线路系统车身和附件车身和附件线路系统 8-3338-334 线路系统车身和附件车身和附件线路系统 8-3358-336 线路系统车身和附件车身和附件线路系统 8-3378-338 线路系统车身和附件com5 线束布线图车辆前部471408图标1 G101 6 雾灯连接器右侧2 转向灯连接器左侧 7 喇叭连接器3 C141 8 C1424 雾灯连接器左侧 9 转向灯连接器右侧5 环境空气温度表传感器连接器10 发动机罩下附件接线盒连接器 C3车身和附件线路系统 8-339线束布线图前大灯802002图标1 C141 图示为左侧 C142 右侧类似 4 近光灯2 转向辅助照明灯若配备 5 远光灯3 转向灯 6 前位灯8-340 线路系统车身和附件线束布线图车辆左前侧500368图标1 侧转向灯连接器–右侧2 前大灯线束车身和附件线路系统 8-341线束布线图车辆右前侧500367图标1 C141 直列连接器至前大灯总成 - 左侧2 侧转向灯连接器–左侧8-342 线路系统车身和附件线束布线图发动机室左前侧473214图标1 G111车身和附件线路系统 8-343线束布线图发动机冷却风扇散热器后部619210图标1 C105 直联发动机冷却风扇 4 动力系统控制模块 PCM 连接器2 散热器加注口 C2 蓝色3 动力系统控制模块 PCM 连接器C1 透明8-344 线路系统车身和附件线束布线图发动机室前部471548图标1 C105 冷却风扇跨接线 3 右发动机冷却液风扇马达2 C105 发动机线束 4 左发动机冷却液风扇马达车身和附件线路系统 8-345线束布线图发动机室右前侧805001图标1 蓄电池 3 仪表板线束2 发动机罩下 4 C206 断电连接器8-346 线路系统车身和附件线束布线图发动机室左侧支柱架上471409图标1 双级风口连接器2 C101车身和附件线路系统 8-347线束布线图左上发动机室隔板473203图标1 P1012 G2018-348 线路系统车身和附件线束布线图发动机室右前侧472442图标1 C120车身和附件线路系统 8-349线束布线图发动机右前上部619214图标1 点火控制模块 ICM 连接器 C2 4 加热氧传感器 HO2S2 C102 直联喷油器线束 5 点火控制模块 ICM 连接器 C13 加热氧传感器 H2OS 引出线8-350 线路系统车身和附件线束布线图发动机左侧619207图标1 发动机线束车身和附件线路系统 8-351线束布线图发动机左下部619208图标1 组 1 爆震传感器 KS 7 AC 压缩机离合器线圈连接器2 易熔线连接端子起动机 B端子 8 曲轴位置 CKP 传感器 24X3 发动机机油压力传感器 9 发动机冷却液液位传感器连接器4 起动机电磁线圈引线 10 发动机罩下附件接线盒连接器 C35 蓄电池正极引出线 11 发动机罩下附件接线盒连接器 C76 C172 直联右前车轮转速传感器8-352 线路系统车身和附件线束布线图发动机室左侧471532图标1 C111 8 AC 压力传感器连接器2 驻车空档位置 PNP 开关 9C1713 驻车空档位置PNP 开关连接器C1 10 G1134 驻车空档位置PNP 开关连接器C2 11 G113 从蓄电池引出线5 电子制动控制模块连接器ABS 12 G1176 C1017 G119车身和附件线路系统 8-353线束布线图挡风玻璃底部发动机室顶部473211图标1 挡风玻璃刮水器马达3 P1012 P1038-354 线路系统车身和附件线束布线图右前车轮472452图标1 右前车轮转速传感器2 C172 连接器至发动机线束车身和附件线路系统 8-355线束布线图转向柱下部472399图标1 停车灯开关连接器 C1 仪表板线束 6 C215 连接器至充气式保护装置方向盘模2 停车灯开关 C2 仪表板线束块转向柱线束3 C216 连接器至充气式保护装置仪表板模 7 C201 连接器至转向柱转向柱线束块 8 G2034 C201 连接器至转向柱仪表板线束 9 停车灯开关 C2 转向柱线束5 C215 连接器至充气式保护装置方向盘模块仪表板线束8-356 线路系统车身和附件线束布线图仪表板下部转向柱右侧473215图标1 仪表板线束2 G203 收音机和仪表板电子装置接地车身和附件线路系统 8-357线束布线图右侧隔板仪表板下部473212图标1 P1008-358 线路系统车身和附件线束布线图仪表板中心472462图标1 C242车身和附件线路系统 8-359线束布线图仪表板右侧后部472400图标1 收音机 3 C2902 天线引线8-360 线路系统车身和附件线束布线图后座控制台804003图标1 后部音响及风扇控制模块 3 前地板控制台2 音响风扇与后出风口集成面板车身和附件线路系统 8-361线束布线图图示为左前车门右前车门类似472404图标1 电动车窗开关连接器 7 电动车门锁马达连接器2 电动外后视镜连接器 8 外后视镜开关连接器3 P301 9 电动车窗调节器马达连接器4 C301 10 电动车门锁开关连接器5 左前收音机扬声器 11 电动外后视镜开关连接器6 电动车窗开关连接器8-362 线路系统车身和附件线束布线图乘客室左侧472405图标1 C301 4 C3512 C311 5 G3013 P371车身和附件线路系统 8-363线束布线图乘客室右侧472465图标1 C3523 C3022 P3728-364 线路系统车身和附件线束布线图前乘客室左侧472406图标1 C311 3 C3122 主车身线束车身和附件线路系统 8-365线束布线图后门472403图标1 电动车窗开关连接器 5 电动车窗调节器马达连接器2 点烟器连接器 6电动车门锁马达连接器3 P701 7 电动车门未全关开关连接器4 C3518-366 线路系统车身和附件线束布线图车顶乘客室内805007图标1 后视镜连接器 5 C910 车顶线束连接器2 阅读灯门控灯连接器 6 倒车辅助系统显示器连接器3 C390 7 车载电话系统麦克风连接器4 车顶灯连接器车身和附件线路系统 8-367线束布线图左后车窗行李架500365图标1 后窗除雾器连接器C1 3 主车身线束2 G4018-368 线路系统车身和附件线束布线图左后行李架下部805003图标1 C395 直列连接器至电动天线 4 G4022 C410 直列连接器至后厢门锁松开装置 5 C390 直列连接器至收音机天线电磁阀3 C402 直列连接器至尾灯线束车身和附件线路系统 8-369线束布线图右后窗行李架500364图标1 C395 直列连接器至电动天线模块 5 G4022 C399 直列连接器至收音机天线 6 C390 直列连接器至车顶侧板门控灯3 右后收音机扬声器连接器线束4 C420 直列连接器至中间高位安装停车灯 7 C910 直列连接器至车顶倒车辅助系统显示器8-370 线路系统车身和附件线束布线图图示为左后车轮右后车轮类似472466图标1 P371 图示为左侧 P372 右侧相似3 C371 图示为左侧 C372 右侧相似2 后车轮转速传感器车身和附件线路系统 8-371线束布线图后厢门内472475图标1 C915 直列连接器至倒车灯附件 4 P9322 后厢门松开装置执行器电磁阀连接器5 C410 连接器至主车身线束3 P430 6 后厢门未全关开关连接器8-372 线路系统车身和附件线束布线图左后厢车轮罩板473208图标1 G401 左后行李架接地 3 C4012 P425 EVAP 碳罐通风电磁阀连接器车身和附件线路系统 8-373线束布线图后厢右侧车辆后下侧472407图标1 C405 主车身 4 燃油箱2 燃油传送器总成 5 P3753 C405 燃油箱8-374 线路系统车身和附件线束布线图车顶乘客室内472481图标1 C420车身和附件线路系统 8-375线束布线图车辆后部805002图标1 C401 图示为左侧 C402 右侧相似3 P401 图示为左侧 C402 右侧相似2 尾灯停车灯附件8-376 线路系统车身和附件线束布线图后保险杠805019图标1 C900 倒车辅助系统连接器2 倒车辅助系统线束车身和附件线路系统 8-377线束布线图后厢门472483图标1 C915 连接器至后厢门饰件3 后厢门饰件2 P9158-378 线路系统车身和附件com 部件定位图com1 电源和接地部件名称位置定位视图连接器端视图点烟器壳体控制台总成前下室电源和接地部件视图电源和接地部件端视图保险丝盒位于仪表板右侧右前车门门洞内电源和接地部件视图后点烟器安装在后车门扶手电源和接地部件视图电源和接地部件端视图C200 56 插孔仪表板线束至车身线束位于仪表板右侧后线束布线图直列线束连接器端视部图。

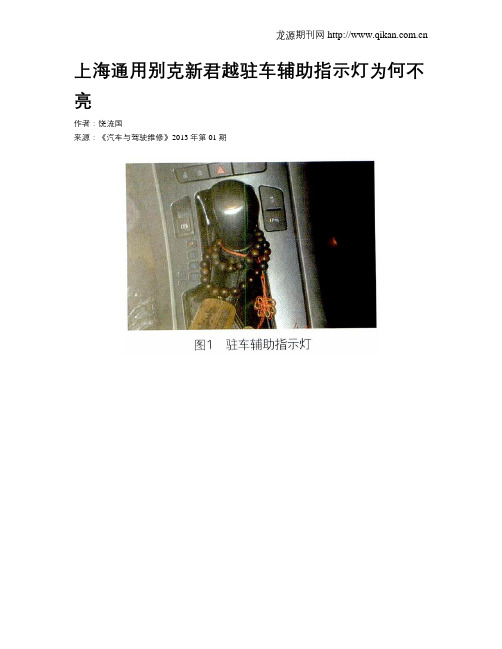

上海通用别克新君越驻车辅助指示灯为何不亮作者：饶流国来源：《汽车与驾驶维修》2013年第01期关键词：驻车辅助指示灯故障现象：一辆2011年产上海通用别克新君越2.4轿车，用户反映当挂倒挡行驶时，换挡杆控制面板处的驻车辅助指示灯（图1）不亮。
检查分析：正常情况下，当车辆点火开关处于打开或运行位置时，此灯就会正常点亮。
但该故障车不论在什么状态，此指示灯都不能点亮。
这里有必要解释一下此灯的作用。
正常情况下，此灯会一直点亮，当变速器挂入倒挡后按压此开关后，驻车辅助提示声就会关闭。
此前维修人员已经更换过指示灯，但无效。
笔者介入该车的维修后，先查阅了维修手册中的相关电路图（图2）。
根据电路图，可知此灯由车身控制单元BCM控制其电源，倒车雷达控制模块控制其搭铁。
拆卸其饰板，断开S48D多功能开关2插接器，打开点火开关，用试灯测量搭铁6号脚与电源之间，试灯能够正常点亮；测量电源3号脚与搭铁之间，试灯不能点亮。
由此，可以判定故障出在3号针脚无电源。
继续测量X202-B9，试灯同样没有点亮，还应往前检查。
从电路图上分析，座椅指示灯可以正常点亮，所以车身控制单元BCM及BCM-X1-5号脚的问题可以排除。
那么故障点应该在于X202到BCM之间。
按照这个思路，只得继续检查。
拆卸右侧中央饰板，露出X201插接器，断开X201插接器，测量X201-33号脚与X202-B9号脚间电阻，电阻为0.2Ω，正常。
测量X201-33号脚与BCM-X1-5号间电阻，测量结果也是0.2Ω，正常。
重新插上X201插接器，打开点火开关，再次用试灯接在电源X202-B9号脚与搭铁之间，试灯仍然无法点亮。
正常情况下不应该出现此种情况。
这次笔者直接测量BCM-X1-5号脚与X202-B9号脚间的电阻，电阻为无穷大，说明这中间有断路情况。
再次断开201插接器，仔细检查并测量X201-33号脚与X202-B9号脚间的电阻，测量正常0.2Ω。
测量X201-33号脚与BCM-X1-5脚间的电阻，测量结果也是0.2Ω。
车辆控制系统车辆故障诊断码信息10-17P2120加速踏板位置(APP)传感器1电路发动机控制模块(ECM)“发动机控制系统”中的“DTC P2120”P2122加速踏板位置(APP)传感器1电路电压过低发动机控制模块(ECM)“发动机控制系统”中的“DTC P2122”P2123加速踏板位置(APP)传感器1电路电压过高发动机控制模块(ECM)“发动机控制系统”中的“DTC P2123”P2125加速踏板位置(APP)传感器2电路发动机控制模块(ECM)“发动机控制系统”中的“DTC P2125”P2127加速踏板位置(APP)传感器2电路电压过低发动机控制模块(ECM)“发动机控制系统”中的“DTC P2127”P2128加速踏板位置(APP)传感器2电路电压过高发动机控制模块(ECM)“发动机控制系统”中的“DTC P2128”P2135节气门位置(TP)传感器1-2关联发动机控制模块(ECM)“发动机控制系统”中的“DTC P2135”P2138加速踏板位置(APP)传感器1-2关联发动机控制模块(ECM)“发动机控制系统”中的“DTC P2138”或“发动机控制系统”中的“DTC P2138”P2176最小节气门位置未读入发动机控制模块(ECM)“发动机控制系统”中的“DTC P2176”U0073发动机控制模块(ECM)“发动机控制系统”中的“DTC U0073”U0101与变速器控制模块(TCM)失去通信发动机控制模块(ECM)“发动机控制系统”中的“DTC U0101”U1000Class 2数据链路车身控制模块、驾驶员信息中心、数字收音机接收器、仪表板组合仪表、抬头显示器、暖风、通风与空调系统、动力系统控制模块、收音机、传感和诊断模块、车辆通信接口模块“计算机/集成系统”中的“DTC U1000和U1255”U1016与发动机控制模块/动力系统控制模块/车辆控制模块失去通信驾驶员信息中心、电子制动控制模块、数字收音机接收器、抬头显示器、仪表板组合仪表、车辆通信接口模块、传感和诊断模块“计算机/集成系统”中的“DTC U1001-U1254”U1040与电子制动控制模块(EBCM)失去通信发动机控制模块(ECM)“计算机/集成系统”中的“DTC U1001-U1254”U1064与车身控制模块(BCM)/仪表板集成模块(DIM)失去通信发动机控制模块(ECM)“计算机/集成系统”中的“DTC U1001-U1254”U1088与传感和诊断模块(SDM)失去通信驾驶员信息中心、仪表板组合仪表、抬头显示器、车辆通信接口模块“计算机/集成系统”中的“DTC U1001-U1254”故障诊断码(DTC)列表－车辆（续）故障诊断码故障诊断码说明设置故障诊断码的模块诊断程序10-18车辆故障诊断码信息车辆控制系统U1096与仪表板组合仪表(IPC)失去通信驾驶员信息中心、传感和诊断模块、车辆通信接口模块、HVAC“计算机/集成系统”中的“DTC U1001-U1254”U1300Class 2数据链路电压过低车身控制模块、驾驶员信息中心、数字收音机接收器、仪表板组合仪表、抬头显示器、暖风、通风与空调系统、动力系统控制模块、收音机、传感和诊断模块、车辆通信接口模块“计算机/集成系统”中的“DTC U1300、U1301或者U1305”U1301Class 2数据链路电压过高车身控制模块、驾驶员信息中心、数字收音机接收器、仪表板组合仪表、抬头显示器、暖风、通风与空调系统、动力系统控制模块、收音机、传感和诊断模块、车辆通信接口模块“计算机/集成系统”中的“DTC U1300、U1301或者U1305”U1305Class 2数据链路电压过低或过高数字收音机接收器、仪表板组合仪表、抬头显示器、暖风、通风与空调系统、动力系统控制模块、收音机、传感和诊断模块、车辆通信接口模块“计算机/集成系统”中的“DTC U1300、U1301或者U1305”U1650底盘系统专用总线控制器变速器控制模块(TCM)“防抱死制动系统”中的“DTC U1650”U1651底盘系统专用总线传感器{单个或者1}变速器控制模块(TCM)“防抱死制动系统”中的“DTC U1651”故障诊断码(DTC)列表－车辆（续）故障诊断码故障诊断码说明设置故障诊断码的模块诊断程序车辆控制系统车辆故障诊断码信息10-1910.1.1.4症状－车辆一般信息“振动诊断和排除”中的“症状-振动诊断和排除”暖风、通风与空调系统z“暖风、通风与空调系统－手动”中的“症状－暖风、通风与空调系统－手动”z“暖风、通风与空调系统－手动”中的“症状－暖风、通风与空调系统－自动”转向机构z“动力转向系统”中的“症状－动力转向系统”z“方向盘和转向柱”中的“PSD SIE标题错误：SIE连接至空单元ID 65643”悬架系统“悬架系统一般诊断”中的“症状－悬架系统一般诊断”制动器z“液压制动器”中的“症状－液压制动器”z“驻车制动器”中的“症状－驻车制动器”z“防抱死制动系统”中的“症状－防抱死制动系统”发动机z“发动机机械系统”中的“症状－发动机机械系统”z“发动机机械系统”中的“症状－发动机机械系统”z“发动机冷却系统－3.0升(LZD)”中的“症状－发动机冷却系统”z“发动机电气系统－3.0升(LZD)”中的“症状－发动机电气系统”z“发动机控制系统”中的“症状－发动机控制系统”z“发动机控制系统”中的“症状－发动机控制系统”z“发动机排气－3.0升(LZD)”中的“症状－发动机排气系统”变速器/变速驱动桥z“换档锁定控制”中的“症状－自动变速器换档锁定控制”z“自动变速驱动桥-4T65-E”中的“症状－自动变速器”车身z“车身后端”中的“症状－车身后端”z“车门”中的“症状－车门”z“喇叭”中的“症状－喇叭”z“仪表板，仪表和控制台”中的“症状－仪表板，仪表和控制台”z“照明系统”中的“症状－照明系统”z“车顶”中的“症状－车顶”z“座椅”中的“症状－座椅”z“固定车窗”中的“症状－固定车窗”z“刮水器/洗涤器系统”中的“症状－刮水器/洗涤器系统”保护装置z“安全带”中的“症状－安全带”z“安全气囊系统”中的“症状－安全气囊系统”车辆控制系统“计算机/集成系统”中的“症状－计算机/集成系统”附件z“车载通信”中的“OnStar症状诊断”z“车载通信”中的“症状－车载通信”z“巡航控制”中的“症状－巡航控制”z“娱乐系统”中的“症状－娱乐系统”z“车库门开门装置”中的“症状－车库门开门装置”z“遥控门锁”中的“症状－遥控门锁”z“倒车辅助系统”中的“症状－超声波倒车辅助系统”z“防盗系统”中的“症状－防盗系统”10-20车辆故障诊断码信息车辆控制系统空白车辆控制系统计算机/集成系统10-21 10.2计算机/集成系统10.2.1规格10.2.1.1紧固件紧固规格应用规格公制英制车身控制模块螺钉 2 牛z米18磅英寸10-22计算机/集成系统车辆控制系统10.2.2示意图和布线图10.2.2.1计算机/集成系统示意图图标图标图标含义告诫：在安全气囊系统部件或安全气囊系统线束上或其附近进行维修工作时，必须先解除安全气囊系统。
电源和信号分布线路系统和电源管理11-125搭铁分布示意图(G109（第1页，共3页）)11-126线路系统和电源管理电源和信号分布搭铁分布示意图(G109（第2页，共3页）)电源和信号分布线路系统和电源管理11-127搭铁分布示意图(G109（第3页，共3页）)11-128线路系统和电源管理电源和信号分布搭铁分布示意图(G110和G111)电源和信号分布线路系统和电源管理11-129搭铁分布示意图(G201（第1页，共2页）)11-130线路系统和电源管理电源和信号分布搭铁分布示意图(G201（第2页，共2页）)电源和信号分布线路系统和电源管理11-131搭铁分布示意图(G203)11-132线路系统和电源管理电源和信号分布搭铁分布示意图(G204和G205)电源和信号分布线路系统和电源管理11-133搭铁分布示意图(G205)11-134线路系统和电源管理电源和信号分布搭铁分布示意图(G206（第1页，共2页）)电源和信号分布线路系统和电源管理11-135搭铁分布示意图(G206（第2页，共2页）)11-136线路系统和电源管理电源和信号分布搭铁分布示意图(G303)电源和信号分布线路系统和电源管理11-137搭铁分布示意图(G305（第1页，共2页）)11-138线路系统和电源管理电源和信号分布搭铁分布示意图(G305（第2页，共2页）)电源和信号分布线路系统和电源管理11-139搭铁分布示意图(G401（第1页，共5页）)11-140线路系统和电源管理电源和信号分布搭铁分布示意图(G401（第2页，共5页）)电源和信号分布线路系统和电源管理11-141搭铁分布示意图(G401（第3页，共5页）)11-142线路系统和电源管理电源和信号分布搭铁分布示意图(G401（第4页，共5页）)电源和信号分布线路系统和电源管理11-143搭铁分布示意图(G401（第5页，共5页）)11-144线路系统和电源管理电源和信号分布搭铁分布示意图(G404)。
9.3.2.2 发动机控制系统示意图(LE5)
模块电源、搭铁、串行数据和故障指示灯
5 伏 1、5 伏 2 和低电平参考电压总线（第 1 页，共 2 页）
低电平参考电压总线（第 2 页，共 2 页）
发动机数据传感器–压力、温度和节气门控制系统
发动机数据传感器–氧传感器
点火控制–点火系统
点火控制系统–凸轮轴、曲轴、爆震传感器和凸轮轴执行器
燃油控制系统 - 喷油器
燃油控制系统–燃油泵控制
燃油控制系统 - 蒸发排放控制系统
受控/受监测子系统参考
汽车技师帮技术资料---别克君越发动机维修电路图(发动机控制系统示意图 (LE5)。
