公路工程路基路面现场试验检测方法

第六章路基路面现场试验检测方法路基路面工程实验指导书O、实验的目的和意义为了使学生系统的掌握路基路面工程施工质量检验与路面使用性能的测试方法，加深理论知识的理解，训练动手能力，特设路基路面工程实验课。

试验项目包括:压实度、回弹弯沉、平整度、抗滑性能和渗水系数等内容。

下面是每个实验项目的测试仪器、实验方法与步骤、结果处理以及报告的要求。

一、压实度试验检测方法压实度是路基路面施工质量检测的关键指标之一，表征现场压实后的密实状况，压实度越高，密实度越大，材料整体性能越好。

因此，路基路面施工中，碾压工艺成为施工质量控制的关键工序。

对于路基土、路面半刚性基层及粒料类柔性基层而言，压实度是指工地实际达到的干密度与室内标准击实试验所得的最大干密度的比值;对沥青面层、沥青稳定基层而言，压实度是指现场实际达到的密度与室内标准密度的比值。

(一)灌砂法灌砂法是利用均匀颗粒的砂去置换试洞的体积，它是当前最通用的方法，很多工程都把灌砂法列为现场测定密度的主要方法。

该方法可用于测试各种土或路面材料的密度，它的缺点是:需要携带较多的量砂，而且称量次数较多，因此它的测试速度较慢。

采用此方法时，应符合下列规定:(1)当集料的最大粒径小于15mm、测定层的厚度不超过150mm时，宜采用φ100mm的小型灌砂筒测试。

(2)当集料的粒径等于或大于15mm，但不大于40mm，测定层的厚度超过150mm，但不超过200mm时，应用150mm的大型灌砂筒测试。

1(仪具与材料(1)灌砂筒:有大小两种，根据需要采用。

型式和主要尺寸见图1及表1。

储砂筒筒底中心有一个圆孔，图1 灌砂筒和标定罐(单位mm) 下部装一倒置的圆锥形漏斗，漏斗上端开口，直接与储砂筒的圆孔相同。

漏斗焊接在一块铁板上，铁板中心有一圆孔与漏斗上开口相接。

储砂筒筒底与漏斗之间设有开关。

开关铁板上也有一个相同直径的圆孔。

(2)金属标定罐:用薄铁板制作的金属罐，上端周围有一罐缘。

1灌砂仪的主要尺寸表1结构小型灌砂筒大型灌砂筒直径(mm) 100 150 储砂筒 32120 4600 ) 容积(cm10 15 流砂孔直径(mm)100 150 内径(mm) 金属标定罐外径(mm) 150 200边长(mm) 350 400金属方盘基板深(mm) 40 50中孔直径(mm) 100 150 注:如集料的最大粒径超过40mm，则应相应地增大灌砂筒和标定罐的尺寸。

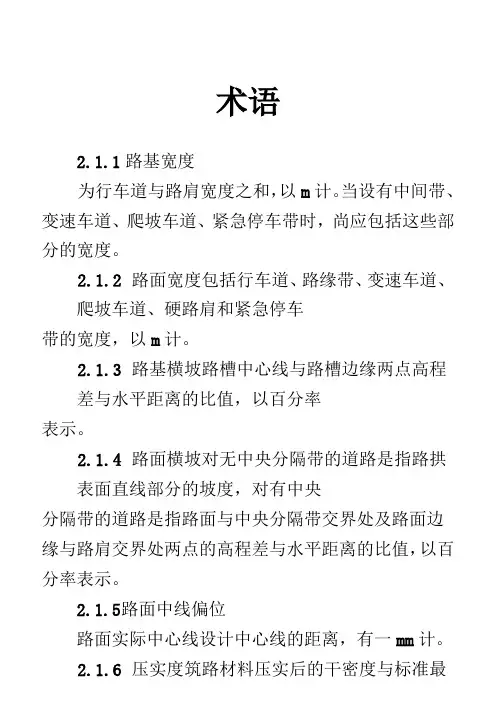

术语2.1.1路基宽度为行车道与路肩宽度之和，以m计。

当设有中间带、变速车道、爬坡车道、紧急停车带时，尚应包括这些部分的宽度。

2.1.2路面宽度包括行车道、路缘带、变速车道、爬坡车道、硬路肩和紧急停车带的宽度，以m计。

2.1.3路基横坡路槽中心线与路槽边缘两点高程差与水平距离的比值，以百分率表示。

2.1.4路面横坡对无中央分隔带的道路是指路拱表面直线部分的坡度，对有中央分隔带的道路是指路面与中央分隔带交界处及路面边缘与路肩交界处两点的高程差与水平距离的比值，以百分率表示。

2.1.5路面中线偏位路面实际中心线设计中心线的距离，有一mm计。

2.1.6压实度筑路材料压实后的干密度与标准最大干密度之比，以百分率表示。

2.1.7平整度路面表面相对于理想平面的竖向偏差。

2.1.8弹性模量材料在弹性极限内应力与应变的比值。

2.1.9水泥混凝土强度水泥混凝土标准试件在规定条件下养生后的抗压强度。

2.1.10弯沉在规定的荷载作用下，路基或路面表面产生的总垂直变形值（总弯沉）或垂直回弹变形值（回弹弯沉），以0.01mm为单位表示。

2.1.11构造深度路表面开口空隙的平均深度，即宏观构造深度TD,以mm计。

2.1.12摆值用摆式摩擦系数测定仪测定路面在潮湿条件下的摩擦系数表征值，为摩擦系数的100倍，即BPN。

2.1.13横向力系数与行车方向成20°偏角的测定轮以一定速度行驶时，专用轮胎与潮湿路面之间的测试轮轴向摩擦阻力与垂直荷载的比值，简称SFC,无量纲。

2.1.14渗水系数在规定的初始水头压力下，单位时间内渗入路面规定面积的水的体积，以mL/min计。

2.1.15路面错台不同构造物或相邻水泥混凝土板块接缝间出现的高程突变，以mm计。

2.1.16车辙路面经汽车反复行驶产生流动变形、磨损、沉陷后，在车行道行车轨迹上产生的纵向带状辙槽，车辙深度以mm计。

2.1.17土基的现场在公路土基现场条件下按规定方法进行贯入试验，得到荷载压强—贯入量曲线，读取规定灌入量的荷载压强与标准压强的比值，以百分数表示。

公路路基路面现场测试规程高等道路的安全性和可靠性是路基路面现场测试的核心要求，只有按照规定的现场测试，才能保证道路的建设质量，保障道路正常安全通行。

全面掌握道路路基路面现场测试规程，对于提高道路建设质量具有重要的意义。

二、现场测试规程1、测试方式：（1）在路基路面现场N点分布，进行抽样试验；（2）采用局部地基试探，测定路基路面抗拉强度；（3）采用现场压实度、坚硬度试验，测定路面层与路基层的密实程度；（4）采用稳定性试验，测定路基路面结构的动力稳定性；（5）采用抗水渗透试验，确定路面层与路基层的抗水学性能；（6）采用水泥硬化度试验，测定水泥硬化程度，确定路面层的耐久性。

2、测试要求（1）测试要求按照《公路路基路面质量检测标准》进行；（2）测试应由专业技术人员操作，结果要经过实验室的检验并归档；（3）抽样试验要按照检验标准的规定，采取表面抽样和全部抽样，确保取样全面准确；（4）测试前，要确保试验探头和仪器处于良好状态，使用后，要及时进行清洗和维护，确保测试可靠准确；（5）测试期间，应当堵住试验区的排水口和下水管，防止试验数据的损失。

三、报表编制1、路基路面现场测试报告要求按照《公路路基路面质量检测标准》规定，完整编制，具体格式如下：（1）测试报告开头，要写明报告的主题，测试时间，测试地点，测试单位，测试人员；（2）测试过程，要具体写明调查背景，测试前准备，试验方法，仪器设备，测试结果及其分析；（3）测试建议，要提出对路基路面抗拉强度、坚硬度、结构稳定性、抗水渗透性、水泥硬化度等方面的测试建议；（4）测试结论，要总结测试过程，指出路基路面结构抗拉强度、坚硬度、结构稳定性、抗水渗透性、水泥硬化度是否达到规定标准，形成该段路基路面安全可靠的总体结论；（5）测试报告尾，要详细说明测试结果分析，总结该段路基路面设计效果并提出改进建议。

四、结束语路基路面现场测试规程是检测路基路面质量的重要依据，只有按照规定的测试方式和测试要求严格执行，才能准确检测出路基路面的现场实测结果，准确反映该部路段路基路面的真实状态，确保道路建设质量。

公路工程现场检测试验规程公路工程现场检测试验规程因检测项目的不同而有所差异，以下是一些常见的公路工程现场检测试验规程相关要点：《公路路基路面现场测试规程》（JTG 3450-2019）：适用范围：适用于公路路基路面的现场调查、工程质量检测以及技术状况检测。

主要内容：涵盖了现场抽样、几何尺寸、压实度、平整度、承载能力、水泥混凝土强度、抗滑性能、渗水、路基路面损坏等方面的测试方法。

例如，压实度检测有灌砂法、环刀法、核子密度仪法等，不同的方法适用于不同的路基路面材料和工程情况；平整度检测有 3 米直尺法、连续式平整度仪法等。

特点与注意事项：该规程注重与其他标准的衔接，吸纳了先进测试技术，规范了测试数据处理。

在使用时，需合理选择适用的测试方法，关注现场抽样方法的应用，重视仪器设备的量值溯源。

《公路土工试验规程》（JTG 3430-2020）：试验项目：包括土的物理性质试验（如颗粒分析、液塑限测定、击实试验等）、土的力学性质试验（如固结试验、直剪试验、三轴压缩试验等）以及土的化学性质试验等。

这些试验用于确定土的工程性质，为公路路基的设计、施工提供依据。

操作要求：对于每个试验项目，规程详细规定了试验仪器的要求、试验步骤、数据处理方法以及试验结果的判定标准。

例如，击实试验中对击实筒的尺寸、击实锤的重量和落距等都有明确规定，以保证试验结果的准确性。

《公路工程集料试验规程》（JTG 3432—2024）：集料分类与检测项目：集料分为粗集料和细集料，检测项目包括集料的颗粒级配、密度、吸水率、含泥量、针片状颗粒含量、压碎值等。

这些指标对于集料的质量评价和在混凝土、沥青混合料中的应用具有重要意义。

试验方法与标准：规程规定了各种检测项目的试验方法，如筛分试验用于测定集料的颗粒级配，网篮法用于测定集料的密度等。

对于试验结果，根据不同的公路工程等级和使用要求，规定了相应的合格标准。

《公路水泥及水泥混凝土试验规程》（JTG 3420-2020）：水泥试验：包括水泥的细度、标准稠度用水量、凝结时间、安定性、胶砂强度等试验。

路基路⾯现场试验检测⽅法之压实度试验检测⽅法路基、路⾯压实质量是道路⼯程施⼯质量管理最重要的内在指标之⼀，只有对路基、路⾯结构层进⾏充分压实，才能保证路基、路⾯的强度。

刚度及路⾯的平整度，并可以保证及延长路基、路⾯⼯程的使⽤寿命。

现场压实质量⽤压实度表⽰，对于路基⼟及路⾯基层，压实度是指⼯地实际达到的⼲密度与室内标准击实试验所得的最⼤于密度的⽐值；对沥青路⾯，压实度是指现场实际达到的密度与室内标准密度的⽐值。

⼀、标准密度（最⼤⼲密度）和最佳含⽔量的确定⽅法由于筑路材料结构层次等因素的不同，确定室内标准密度的⽅法也多样化，有些⽅法需在实践中进⼀步完善。

最⼤⼲密度是指在标准击实曲线（驼峰曲线）上最⼤的⼲密度值，该值对应的含⽔量即为最佳含⽔量。

（⼀）路基⼟的最⼤⼦密度和最佳含⽔量确定⽅法路基受到的荷载应⼒，随深度⽽迅速减少，所以路基上部的压实度应⾼⼀些；另外，公路等级⾼，其路⾯等级也⾼，对路基强度的要求则相应提⾼，所以对路基压实度的要求也应⾼⼀些。

因此，⾼速、⼀级公路路基的压实度标准，对于路床0～80cm应不⼩于95%，路堤80～150cm应不⼩于93％，150cm以下应不⼩于90%；对于零填及路堑、路槽底⾯以下0～30cm应不⼩于95% 。

在平均年降⾬量少于150mm且地下⽔位低的特殊⼲旱地区（相当于潮湿系数≤ 0.25地区）的压实度标准可降低2％～3％。

因为这些地区⾬量稀少，地下⽔位低，天然⼟的含⽔量⼤⼤低于最佳含⽔量，要加⽔到最佳含⽔量情况下进⾏压实确有很⼤困难，压实度标准适当降低也不致影响路基的强度和稳定性。

在平均年降⾬量超过2000mm，潮湿系数>2的过湿地区和不能晾晒的多⾬地区，天然⼟的含⽔量超过最佳含⽔量5％时，要达到上述的要求极为困难，应进⾏稳定处理后再压实。

由于上的性质、颗粒的差别，确定最⼤⼲密度的⽅法也有区别，除了⼀般上的“击实法”以外，还有粗粒上和巨粒上最⼤⼲密度的确定⽅法。

路基路面现场试验检测方法之平整度试验检测方法平整度是路面施工质量与服务水平的重要指标之一。

它是指以规定的标准量规，间断地或连续地量测路表面的凹凸情况，即不平整度的指标。

路面的平整度与路面各结构层次的平整状况有着一定的联系，即各层次的平整效果将累积反映到路面表面上，路面面层由于直接与车辆及大气接触，不平整的表面将会增大行车阻力,并使车辆产生附加振动作用。

这种振动作用会造成行车颠簸，影响行车的速度和安全及驾驶的平稳和乘客的舒适，同时，振动作用还会对路面施加冲击力，从而加剧路面和汽车机件损坏和轮胎的磨损，并增大油耗。

而且，不平整的路面会积滞雨水，加速路面的破坏。

因此；平整度的检测与评定是公路施工与养护的一个非常重要的环节。

平整度的测试设备分为断面类及反应类两大类。

断面类实际上是测定路面表面凹凸情况的,如最常用的3m直尺及连续式平整度仪，还可用精确测定高程得到；反应类测定路面凹凸引起车辆振动的颠簸情况。

反应类指标是司机和乘客直接感受到的平整度指标，因此它实际上是舒适性能指标，最常用的测试设备是车载式颠簸累积仪。

现已有更新型的自动化测试役备，如纵断面分析仪，路面平整度数据采集系统测定车等。

国际上通用国际平整度指数IRI衡量路面行驶舒适性或路面行驶质量，可通过标定试验得出IRI与标准差ó或单向累计值VBI之间的关系。

二、平整度测试方法(一) 3m直尺法3m直尺测定法有单尺测定最大间隙及等距离(1．5m)连续测定两种。

两种方法测定的路面平整度有较好的相关关系。

前者常用于施工质量控制与检查验收，单尺测定时要计算出测定段的合格率；等距离连续测试也可用于施工质量检查验收，要算出标准差，用标准差来表示平整程度。

1．试验目的和适用范围用于测定压实成型的路基、路面各层表面的平整度，以评定路面的施工质量及使用质量。

2．测试要点(1)在测试路段路面上选择测试地点①当为施工过程中质量检测需要时，测试地点根据需要确定，可以单杆检测；②当为路基、路面工程质量检查验收或进行路况评定需要时，应首尾相接连续测量10尺。

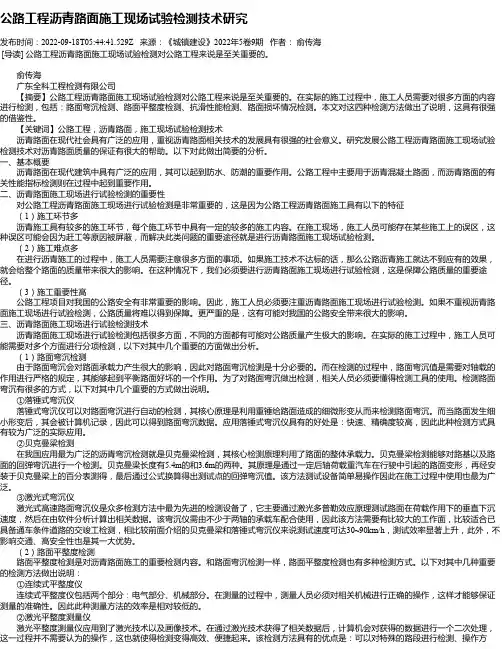

公路工程沥青路面施工现场试验检测技术研究发布时间：2022-09-18T05:44:41.529Z 来源：《城镇建设》2022年5卷9期作者：俞传海[导读] 公路工程沥青路面施工现场试验检测对公路工程来说是至关重要的。

俞传海广东全科工程检测有限公司【摘要】公路工程沥青路面施工现场试验检测对公路工程来说是至关重要的。

在实际的施工过程中，施工人员需要对很多方面的内容进行检测，包括：路面弯沉检测、路面平整度检测、抗滑性能检测、路面损坏情况检测。

本文对这四种检测方法做出了说明，这具有很强的借鉴性。

【关键词】公路工程，沥青路面，施工现场试验检测技术沥青路面在现代社会具有广泛的应用，重视沥青路面相关技术的发展具有很强的社会意义。

研究发展公路工程沥青路面施工现场试验检测技术对沥青路面质量的保证有很大的帮助。

以下对此做出简要的分析。

一、基本概要沥青路面在现代建筑中具有广泛的应用，其可以起到防水、防潮的重要作用。

公路工程中主要用于沥青混凝土路面，而沥青路面的有关性能指标检测则在过程中起到重要作用。

二、沥青路面施工现场进行试验检测的重要性对公路工程沥青路面施工现场进行试验检测是非常重要的，这是因为公路工程沥青路面施工具有以下的特征（1）施工环节多沥青施工具有较多的施工环节，每个施工环节中具有一定的较多的施工内容。

在施工现场，施工人员可能存在某些施工上的误区，这种误区可能会因为赶工等原因被屏蔽，而解决此类问题的重要途径就是进行沥青路面施工现场试验检测。

（2）施工难点多在进行沥青施工的过程中，施工人员需要注意很多方面的事项。

如果施工技术不达标的话，那么公路沥青施工就达不到应有的效果，就会给整个路面的质量带来很大的影响。

在这种情况下，我们必须要进行沥青路面施工现场进行试验检测，这是保障公路质量的重要途径。

（3）施工重要性高公路工程项目对我国的公路安全有非常重要的影响。

因此，施工人员必须要注重沥青路面施工现场进行试验检测。

公路路基路面的试验检测技术发布时间：2021-06-24T14:18:39.700Z 来源：《建筑实践》2021年2月下6期作者：李晋安陈超[导读] 在公路工程建设中，路基路面是最重要的环节之一李晋安陈超乐清市正和公路检测有限公司浙江省乐清市 325600摘要：在公路工程建设中，路基路面是最重要的环节之一，其施工质量的好坏直接影响到工程质量的总体水平。

由于路基路面的质量直接关系到车辆的安全运行，因此，在高速公路路基路面施工中要重视试运行，开展路基路面的检测工作，必须加强路基路面的检测，以保证路基路面的整体质量。

关键词：公路；路基路面；试验检测技术随着现代社会的快速发展，为了提高人们的生活质量，人们越来越重视旅游的需求也在逐渐增加。

为了满足人们的需要，近年来国家对公路工程建设的要求，公路工程的施工质量不断提高，施工技术逐步完善。

路基路面检测是公路工程中最重要的环节。

由于检测结果直接决定了高速公路能否投入使用，其质量能否达到要求。

任何单位都必须在这一环节做好工作，对公路工程质量进行综合评价和检测，以确保公路工程的安全稳定，只有这样才能保证人民的安全，提高人民的生活质量。

一、实施公路路基路面试验检测的意义在公路工程建设过程中，路基是保证车辆在道路上正常行驶的重要保证。

高速公路投入运营后，路基需承受自身的固定重量和车辆的重量，后面的荷载属于一个可变值。

路基在施工过程中投入使用后，常常受到气候、天气、地质等多种自然因素的影响，对路基造成一定的破坏和影响。

因此，在施工过程中，施工人员应更加重视路基的强度、稳定性和耐久性。

也只有这样才能避免今后在使用过程中出现安全问题。

高速公路工程投入使用时，需要频繁使用与交通接触的路面，不仅需要承受车辆的重量，而且往往由于路面不平整而产生摩擦。

因此，在施工过程中，有必要提高路面的强度和承受车辆重量的能力。

同样的测试正在进行，这两个功能也需要检查。

做好路基路面的检测工作，可以减少今后可能出现的风险，提高公路的使用寿命。

市政道路施工过程中，任何一个环节出现问题，都会给工程质量带来严重的危害，甚至会造成巨大的损失，因梁结构进行试验检测，既是一项控制工程质量的重要手段，也是评定工程质量必不可少的技术措施。

一.土工试验土工试验是最基本的试验，包括含水率试验、液塑限、颗粒分析和土工击实试验。

含水率试验用于确定沟槽回填料、路基压实料、桥台背回填料是否需要加水或晒干，以及测定砂、石的天然含水量，用于调整砼的施工配合比。

颗粒分析试验是测定干土中各种粒组所占该土总质量的百分数的方法借以明了颗粒大小分布情况，供土的分类及概略判断土的工程性质及选料之用。

前期的土石方填筑、路基换填、沟槽回填，后期的级配碎石层、水稳层、沥青面层等均须做土工击实试验，土工击实试验将为压实度检测提供最大干密度值。

土工击实试验检测频率为每5000m3一组，取具有代表性的扰动土50kg，随工程进度及时取样送检。

二.压实度检测压实度指的是土或其他筑路材料压实后的干密度与标准最大干密度之比，以百分率表示。

压实度是路基路面施工质量检测的关键指标之一，表征现场压实后的密度状况，压实度越高，密度越大，材料整体性能越好。

对于路基、路面半刚性基层及粒料类柔性基层而言，压实度是指工地上实际达到的干密度与室内标准击实实验所得最大干密度的比值；对沥青面层、沥青稳定基层而言，压实度是指现场达到的密度与室内标准密度的比值。

压实度现场试验主要采用灌砂法和环刀法，灌砂法主要用于砂砾石、水泥稳定碎石等粗颗粒材料，环刀法主要用于素土等材料。

三.弯沉检测土基的强度可用若干指标来表达（如抗剪强度、CBR 值、回弹模量等）。

我国是以路表设计弯沉值作为路面整体强度的设计控制指标，弯沉是荷载对路基路面作用前后，路基路面发生变形的大小，用1/100毫米作计算单位。

计算弯沉值表示的是，在某一路段，按20米的间距，用一定轴载的车辆（一般用后轴6吨或10吨车辆）对路基路面作用前后，产生的残余变形量的加权平均值。
