公路路基路面现场测试规程
测试设备的准备和校准
根据测试任务的需要，准备相应的测试设备，如路面取芯机、弯沉仪、平整度仪等 ，并确保设备的完好和可用性。
对测试设备进行必要的校准和调试，确保设备的准确性和稳定性。同时，对设备进 行必要的维护和保养，确保设备的正常运行和使用寿命。
针对不同的测试项目和设备特点，制定相应的操作规程和注意事项，确保测试人员 能够正确、安全地操作设备。
其他相关测试方法
01
02
03
贝克曼梁法
适用于测定各类路基、路 面的回弹弯沉，用以评定 其整体承载能力，可供路 面结构设计使用。
自动弯沉仪法
适用于测定各类路基、路 面的回弹弯沉，用以评定 其整体承载能力。
落锤式弯沉仪法
适用于测定在动态荷载作 用下产生的动态弯沉及弯 沉盆。
04
现场测试数据处理与分析
现场环境的调查和准备
在进行现场测试前，应对现场环境进行 详细的调查和了解，包括路况、气候、 交通等因素，以便制定合理的测试方案
和安排。
根据现场环境的实际情况，选择合适的 测试时间和地点，确保测试的准确性和 可靠性。同时，对现场环境进行必要的
清理和整理，确保测试的顺利进行。
针对不同的现场环境和测试项目特点， 制定相应的安全防护措施和应急预案， 确保测试人员的安全和测试的顺利进行
。
03
路基路面现场测试方法
路基压实度测试
环刀法
适用于细粒土及无机结合料稳定 细粒土的密度测试。
灌砂法
适用于现场测定基层（或底基层 ）、砂石路面及路基土的各种材 料压实层的密度和压实度，也适 用于路面施工过程中的压实度检
验。
核子密度仪法
适用于现场用核子密度仪以散射 法或直接透射法测定路基或路面 材料的密度和含水率，并计算施
《公路路基路面现场检测规程》JTG 3450-2019宣贯培训
湖北交投智能检测股份有限公司
Hubei Communications Investment Intelliqent Detection Co.,Ltd
枣潜高速公路襄阳北段 《公路路基路面现场测试规程》 （JTG 3450-2019）宣贯培训
枣潜高速公路襄阳北段总监办中心试验室 宣贯人：程清燕 2. 020年4月12日
（二十二）路面错台测试方法
.
二、新旧规范比对
（二十二）路面错台测试方法
.
二、新旧规范比对
（二十三）沥青路面车辙测试方法
.
二、新旧规范比对
（二十三）沥青路面车辙测试方法
.
二、新旧规范比对
（二十四）热拌沥青混合料施工温度测试方法
.
二、新旧规范比对
（二十四）热拌沥青混合料施工温度测试方法
.
二、新旧规范比对
（九）车载式激光平整度仪测试平整度方法
.
二、新旧规范比对
（十）土基现场CBR值测试方法
.
二、新旧规范比对
（十一）承载板测土基回弹模量方法
.
二、新旧规范比对
（十二）动力锥贯入仪测定路基路面CBR试验方法
.
二、新旧规范比对
（十三）贝克曼梁测试路基路面回弹弯沉方法
.
二、新旧规范比对
（十四）自动弯沉仪测试路面弯沉方法
.
二、新旧规范比对
（十五）回弹仪测试水泥混凝土强度方法
.
二、新旧规范比对
（十五）回弹仪测试水泥混凝土强度方法
.
二、新旧规范比对
（十五）回弹仪测试水泥混凝土强度方法
.
二、新旧规范比对
（十五）回弹仪测试水泥混凝土强度方法
.
二、新旧规范比对
Hubei Communications Investment Intelliqent Detection Co.,Ltd
枣潜高速公路襄阳北段 《公路路基路面现场测试规程》 （JTG 3450-2019）宣贯培训
枣潜高速公路襄阳北段总监办中心试验室 宣贯人：程清燕 2. 020年4月12日
（二十二）路面错台测试方法
.
二、新旧规范比对
（二十二）路面错台测试方法
.
二、新旧规范比对
（二十三）沥青路面车辙测试方法
.
二、新旧规范比对
（二十三）沥青路面车辙测试方法
.
二、新旧规范比对
（二十四）热拌沥青混合料施工温度测试方法
.
二、新旧规范比对
（二十四）热拌沥青混合料施工温度测试方法
.
二、新旧规范比对
（九）车载式激光平整度仪测试平整度方法
.
二、新旧规范比对
（十）土基现场CBR值测试方法
.
二、新旧规范比对
（十一）承载板测土基回弹模量方法
.
二、新旧规范比对
（十二）动力锥贯入仪测定路基路面CBR试验方法
.
二、新旧规范比对
（十三）贝克曼梁测试路基路面回弹弯沉方法
.
二、新旧规范比对
（十四）自动弯沉仪测试路面弯沉方法
.
二、新旧规范比对
（十五）回弹仪测试水泥混凝土强度方法
.
二、新旧规范比对
（十五）回弹仪测试水泥混凝土强度方法
.
二、新旧规范比对
（十五）回弹仪测试水泥混凝土强度方法
.
二、新旧规范比对
（十五）回弹仪测试水泥混凝土强度方法
.
二、新旧规范比对
JTGE60-2008-T0964公路路基路面现场测试规程(东锦内部培训)课件
JTGE60-2008公路路基路面 现场测试规程
检测人员应遵循的原则
• 坚持检测标准；规范检测行为；保证检测 质量； • 别把习惯当成标准、要把标准变成习惯； • 写我所做、做我所写、记我所测；
JTGE60-2008公路路基路面 现场测试规程
T 0964-2008 摆式仪测定路面 摩擦系数试验方法
• 1、 目的与适用范围 • 本方法适用于以摆式摩擦系数测定仪（摆式仪）测定沥青 路面、标线或其他材料试件的抗滑值，用以评定路面或路 面材料试件在潮湿状态下的抗滑能力。
仪器设备
• 2、 仪具与材料技术要求 • 本方法需要下列仪具与材料： • ⑴摆式仪：形状及结构如图T 0964-1所示。摆及摆的连接 部分总质量为1500g±30g，摆动中心至摆的重心距离为 410mm±5mm，测定时摆在路面上滑动长度为 126mm±lmm，摆上橡胶片端部距摆动中心的距离为 510mm，橡胶片对路面的正向静压力为22.2N±0.5N。
仪器设备
• • • • • ⑶滑动长度量尺：长126mm。 ⑷喷水壶。 ⑸硬毛刷。 ⑹路面温度计：分度不大于l℃。 ⑺其他：扫帚、记录表格等。
仪器设备
测试步骤
• • • • 3.2 测试步骤 ⑴清洁路面：用扫帚或其他工具将测点处的路面打扫干净。 ⑵仪器调平。 ①将仪器置于路面测点上，并使摆的摆动方向与行车方向 一致。 • ②转动底座上的调平螺栓，使水准泡居中。
最小值的差值不得大于3。如 差值大于3时，应检查产生的原因，并再次重复上述各项 操作，至符合规定为止。 • 取5次测定的平均值作为单点的路面抗滑值（即摆值）， 取整数。
•
测试步骤
• ⑼在测点位置用温度计测记潮湿路表温度，准确至1℃。 • ⑽每个测点由3个单点组成，即需按以上方法在同一测点 处平行测定3次，以3次测定结果的平均值作为该测点的代 表值（精确到1）。 • 3个单点均应位于轮迹带上，单点间距离为3~5m。该测点 的位置以中间单点的位置表示。
《公路路基路面现场检测规程》JTG 3450-2019宣贯培训
旧(JTG E60-2008)
1、反力装置技术要求 不同处
在汽车大梁的后轴之后设 有一加劲横梁作反力架作 用
在汽车大梁的后轴之后约 80cm处，附设加劲横梁一 根作反力架。汽车轮胎充气 压力0.50MPa
2、总影响量的计算
总影响量(a)=(百分表初 读数平均值-百分表终读 两只百分表的初、终读数差 数平均值)*贝克曼梁杠杆 之平均值即为总影响量a 比
旧(JTG E60-2008)
适用于测定路面在人工构造
1、适用范 围不同
适用于测试在构造物端部接 物端部接头、水泥混凝土路
无准备工作
温度为（-4-40）℃
二、新旧规范比对
（十七）手工铺砂法测试路面构造深度方法
项目
新（JTG 3450-2019）
旧(JTG E60-2008)
本方法适用于测试沥青路面 本方法适用于测试沥青路
1、适用范围不同
及无刻槽水泥混凝土路面表 面构造深度，用以评定路面
面及水泥混凝土路面表面 构造深度，用以评定路面
01 新规范修订的主要内容
目录 02 新旧规范比对
CONTENTS
03 学习与现场检测要求
04 结束语
一、新规范修订的主要内容
二、新旧规范比对
（一）路基路面几何尺寸测试方法
项目
新（JTG 3450-2019）
旧(JTG E60-2008)
1、路基路面宽度测试 宽度准确至0.001m
2、路面横坡测试
1、楔形塞尺、深度尺分 辨率要求，结果精度要
求
分辨率不大于0.5mm， 结果准确至0.5mm
分辨率不大于0.2mm， 结果准确至0.2mm
二、新旧规范比对
（八）车载式颠簸累积仪测试平整度方法
[练习]公路路基路面现场测试规程_图文.docx

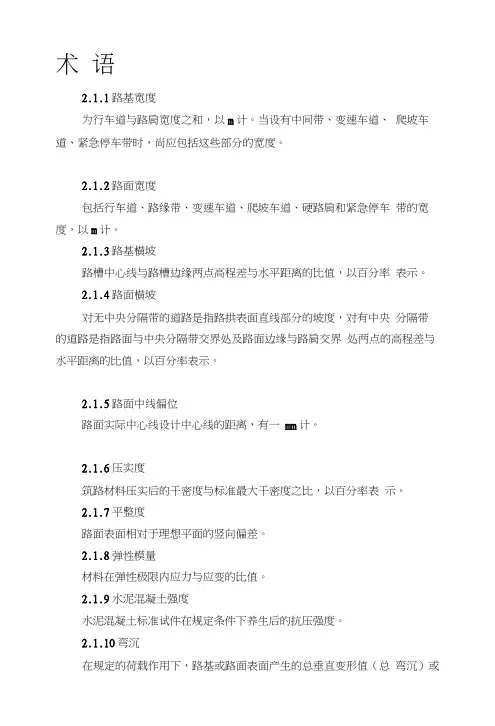

术语2.1.1路基宽度为行车道与路肩宽度之和，以m计。

当设有中间带、变速车道、爬坡车道、紧急停车带时，尚应包括这些部分的宽度。
2.1.2路面宽度包括行车道、路缘带、变速车道、爬坡车道、硬路肩和紧急停车带的宽度，以m计。
2.1.3路基横坡路槽中心线与路槽边缘两点高程差与水平距离的比值，以百分率表示。
2.1.4路面横坡对无中央分隔带的道路是指路拱表面直线部分的坡度，对有中央分隔带的道路是指路面与中央分隔带交界处及路面边缘与路肩交界处两点的高程差与水平距离的比值，以百分率表示。
2.1.5路面中线偏位路面实际中心线设计中心线的距离，有一mm计。
2.1.6压实度筑路材料压实后的干密度与标准最大干密度之比，以百分率表示。
2.1.7平整度路面表面相对于理想平面的竖向偏差。
2.1.8弹性模量材料在弹性极限内应力与应变的比值。
2.1.9水泥混凝土强度水泥混凝土标准试件在规定条件下养生后的抗压强度。
2.1.10弯沉在规定的荷载作用下，路基或路面表面产生的总垂直变形值（总弯沉）或垂直回弹变形值（回弹弯沉），以0.01mm为单位表示。
2.1.11构造深度路表面开口空隙的平均深度，即宏观构造深度TD,以mm计。
2.1.12摆值用摆式摩擦系数测定仪测定路面在潮湿条件下的摩擦系数表征值，为摩擦系数的100倍，即BPN。
2.1.13横向力系数与行年方向成20。
偏角的测定轮以一定速度行驶时，专用轮胎与潮湿路面Z间的测试轮轴向摩擦阻力与垂直荷载的比值，简称SFC, 无量纲。
2.1.14渗水系数在规定的初始水头压力下，单位吋间内渗入路面规定面积的水的体积，以mL/min计。
2.1.15路面错台不同构造物或和邻水泥混凝土板块接缝间出现的高程突变，以mm计。
2.1.16车辙路面经汽车反复行驶产生流动变形、磨损、沉陷后，在车行道行车轨迹上产生的纵向带状辙槽，车辙深度以mm计。
2.1.17 土基的现场在公路土基现场条件下按规定方法进行贯入试验，得到荷载压强—贯入量曲线，读取规定灌入量的荷载压强与标准压强的比值，以百分数表示。
