精心整理

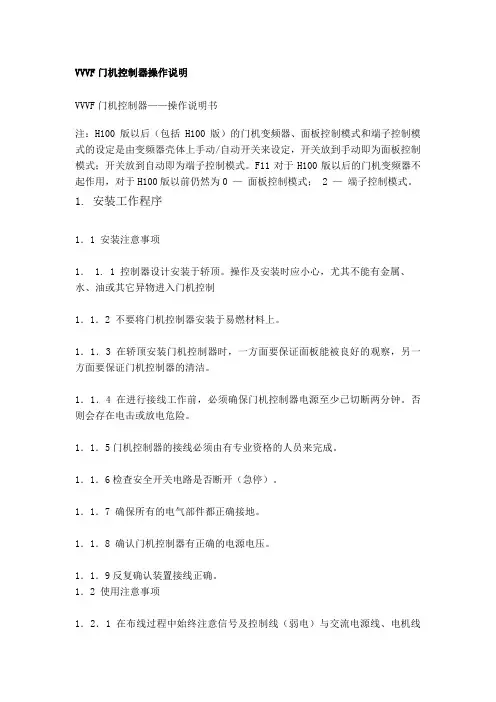

VVVF 门机控制器操作说明VVVF 门机控制器——操作说明书
注:H100版以后(包括H100版)的门机变频器、面板控制模式和端子控制模式的设定是由变频器壳体上手动/自动开关来设定,开关放到手动即为面板控制模式;开关放到自动即为端子控制模式。F11对于H100版以后的门机变频器不作用,对于H100版以前仍然为0—面板控制模式;2—端子控制模式。
1.安装工作程序 1.1安装注意事项
1.1.1控制器设计安装于轿顶。操作及安装时应小心,尤其不能有金属、水、油或其它异物进入门机控制 1.1.2不要将门机控制器安装于易燃材料上。
1.1.3在轿顶安装门机控制器时,一方面要保证面板能被良好的观察,另一方面要保证门机控制器的清洁。 1.1.4在进行接线工作前,必须确保门机控制器电源至少已切断两分钟。否则会存在电击或放电危险。 1.1.5门机控制器的接线必须由有专业资格的人员来完成。 1.1.6检查安全开关电路是否断开(急停)。 1.1.1.1.1.1.1.21.2.1.2. 1.2.1.2.1.2.22.12.1.2.1.2.1.2.1.2.1.2.1.2.22.2.2.2.2.2.2.2.2.2.2.2.2.2.2.32.3.2.3.2.3.2.3.2.3.5SEC 发光二级管点亮,指数码管所显示数值的单位为秒。 2.3.6MIN 、MIC 、MIS 发光二级管为备用。
2.3.7写入键,把修改后的数据存储到变频器中。
2.3.8功能键,用以切换数码管所显示的是参数值还是参数单元。 2.3.9增减键,用以调整数码管所显示数值大小。 2.3.10面板控制状态下的开关门按键。
2.3.11“强迫关门compel close”面板控制状态下的慢速关门按键。2.3.12 “停止 Stop”面板控制状态下的停止按键。
3.变频器安装及配线 3.1 安装位置与空间
3.1.1 B 型、C 型、D 型变频器外型 尺寸单位:mm
3.1.2 门机变频器安装轿顶上,一方面要方便观察门机变频器工作状态,另一方面要保证门机变频器清洁,有一个良好散热空间。
3.2端子图及说明
3.2.1不带航空插头B型变频器端子图3.2
3.2.3
3.2.4
3.2.5B
3.2.6
3. 2. 7电源插头、电机插头、门位置输出插头开关门命令输入插头,编码器插头与普通B型门机变频器功能、位置完全相同,这里要说明门区信号SO+,SO-信号输入插头有两种接线方式,取决于门区信号高的有效还是低的有效。门区信号回路采用外供电直流24V电压,如果低的有效,把SO+接24V,SO—接门区信号,如果高的有效,SO—接24V回路中的0V,SO+接门区信号。3.2.8C型变频器端子图
3.2.12C型变频器CT2电机插头各引脚说明
3.2.13D型变频器端子图3.2.14D型变频器CT1交流220V电源插头各引脚说明
3.2.15D型变频器P2交流110V插头各引脚说明
3.2.18D型变频器CT2电机插头各引脚说明
3.2.199芯串口插头说明
9芯D型插头座为串行口,可接通讯线或TT。
3.3配线要求
3.3.1对于所有信号控制线,要求采用截面积为0.5mm2~0.75mm2护套电缆。
3.3.2电源线和电机线要求采用截面积1mm2~1.5mm2的护套电缆,电源线采用3芯带有黄绿地线的护套线缆,电机采用4芯带有黄绿地线的护套线缆。
4.B型、C型、D型三种变频器功能参数表及参数说明
4.1参数表(见参数总览)
参数总览
4.2B型、C型、D型变频器参数说明
4.2.1F03:开门基本转矩频率。该值越大转矩越小,反之亦然。
4.2.2F04:开门低频转矩补偿,该值越大转矩越大。
4.2.3F05、F06:F05为自学习加速时间,F06为自学习减速时间,调整该参数可使自学习能顺利进行。4.2.4F08:反转减速时间,调整该参数可使遇光幕及发生力矩监控时能有平滑运行曲线。
4.2.5F09、F10:常规加减速时间,调整该参数能使门常规运行有平滑运行曲线。
4.2.6F11:控制模式。F11=0,面板控制模式;F11=1,手动模式;F11=2,正常模式(端子控制模式)。H100版以上(包括H100)面板控制模式和端子控制模式是由壳体上的自动/手动开关设定:开关放到手动位置即为面板控制,开关放到自动位置即为端子控制。
4.2.7F14:门宽校正。此参数的设置主要为消除自学习过程中由于编码器误差、机械误差等造成的脉冲误差。
4.2.8F19:载波频率。该参数设定越高,电机噪音越小,但变频器发热量增大,最大输出功率减小;该参数设定越低,电机噪音增大,变频器不易发热。
4.2.9F20:数据保护。各种参数修改必须在一特定参数下方可修改,否则不可修改,这一参数为279。
4.2.10F24:力矩监控。当轿门关闭时,对发生在特定范围内(门宽的8%~80%)的关门运动,若存在超过最大允许关门力矩的反向力矩施加,轿门会停止关闭,并且自动执行开门,门开齐后,再自动关闭轿门。F24=0,力矩监控无效;F24=1,力矩监控有效。
4.2.。
4.2.段的4个段速。
4.2.4段的4
个速度。
4.2.0~34%)。
4.2.
F42=100
4.2.
4.2.
4.2.
4.2.
4.2.
4.2.
4.2.
4.2.24F53、F54:F53为门开齐继电器信号,调整该参数可改变门开齐信号输出位置;F54为门关齐继电器信号,调整该参数可改变门关齐信号输出位置。
4.2.25F55:遇OU(过压保护)或OC(过流保护)故障恢复模式,F55=0,遇OU或OC故障保护装置处于停止状态,当重新上电或接停止信号时可恢复正常状态。或F55=1,遇OU或OC故障保护,装置接外部任何信号可自动恢复正常状态。
4.2.26F56:自学习记忆模式。F56=0装置会在每次通电或复位重新自学习脉冲数,并记忆最后一次自学习脉冲数。F56=1装置只记忆(F56=0)时的最后一次自学习脉冲数,以后遇自学习如果所学脉冲数与最后一次自学习脉冲相差±15脉冲以上装置会重新学习,直到与记忆的脉冲数相符时,装置才会自动转入正常模式。F56=2装置会存储自学习脉冲数,遇断电上电后不会重新学习,按照存贮的脉冲数工作。自学习时F56应设定为“0”,正常工作可设定为“0”或“2”,不可设定为“1”;“1”厂家保留参数。
4.2.27F60:开门过程中丢码,门开到位后强行发出“门开齐”信号延时时间,这个时间由F60单元参数决定,即F60=10为门开到位10秒后发,F60=20为门开到位20秒后发,以此类推,设定F60=100时,为无限延时发。
