松下门机控制器AAD03011D技术说明书

文件编号________ 门禁控制器使用说明书20 年月日门禁控制器使用说明书1.产品简介：RD-004D控制器采用最新技术，使用红外遥控器对控制器进行管理，采用灌封处理，具有良好的防水性能。

采用ID卡作为电子密码钥匙，增加了系统的安全可靠性，是商务机构、办公大楼、工厂、住宅区等场所的理想装置。

2.技术参数：工作电压：12VDC/AC±10%静态电流：＜80mA负载电流：≤0.5A工作温度：-25℃~60℃工作湿度：10%~90%RH存储容量：1700张用户卡读卡距离：1~150mm读卡类型：ID或EM兼容之卡片3.设置使用方法：1、出厂设置的编程密码有四组，分别为：①A123 ②B123 ③C123 ④D123警告：如果四组密码都忘了，可按住线路板上的复位按钮，蜂鸣器将连续鸣叫5声，恢复出厂设置的编程密码。

2、进入编程状态：进入编程模式。

注：管理员可用以上四组密码任意一组进入编程状态，蜂鸣器“嘀嘀”两声响，同时红色指示灯转为每秒闪烁一次，表示进入，三声响为操作有误，请重试。

注意：一下所有操作都必须在编程状态下进行。

3、修改编程密码：按注：密码必须为4位，只能修改你自己进入的编程密码。

4、设置锁状态：1.按2.按3.按5、设置开门时间确认注:X为1-99数字，单位为秒,出厂设置为3秒。

6、设置用户卡：①、输入卡号发卡单张或连续按卡号设置卡片，“XXX”表示设置的数量。

设置范围从000到999之间，000和001都是表示1张，即1-999张1.如果卡片上的号码不是连续的，则在输入6位卡号加输000或001按确认键即可发卡.2.如卡号为连续的卡片，则先输入6位卡号加输入卡片的数量，最多可一次连续发卡999张。

发卡过程中控制器会发出“嘀······嘀”的提示音，每一声响表示一张卡设置成功。

全部设完蜂鸣器会发出嘀嘀两声。

注：输入的6位卡号为ID卡上前段10位中的后6位数字。

Panasonic松下数字交流伺服　安装调试说明书　 （２００３．１１版本） 目 录 １．　松下连接示意图　２．　通电前的检查　３．　通电时的检查 ４．　松下伺服驱动器的参数设定　５．　松下伺服驱动器的参数和性能优化调整 １．　松下连接示意图　重要提示： 由于电机和编码器是同轴连接，因此，在电机轴端安装带轮或连轴器时，请勿敲击。

否则，会损坏编码器。

（此种　情况，不在松下的保修范围！）　２．　通电前的检查　１）　确认松下伺服驱动器和电机插头的连接，相序是否正确：　Ａ．中惯量电机，不带刹车制动器的连接： 伺服驱动器 电机插头　 Ｕ Ａ Ｖ Ｂ Ｗ Ｃ 接地 Ｄ 注：　电机相序错误，通电时会发生电机抖动现象。

　Ｂ．中惯量电机ＭＤＭＡ　０．７５ＫＷ－２．５ＫＷ，带刹车制动器电机的连接：　伺服驱动器 电机插头　 Ｕ Ｆ Ｖ Ｉ Ｗ Ｂ　 接地 Ｄ　 刹车电源 Ｇ　 刹车电源 Ｈ 　Ｃ．　中惯量电机ＭＤＭＡ　３ＫＷ－５ＫＷ，带刹车制动器电机的连接： 伺服驱动器 电机插头　 Ｕ Ｄ Ｖ Ｅ Ｗ Ｆ　 接地 Ｇ　 刹车电源 Ａ　 刹车电源 Ｂ ２）确认松下伺服驱动器ＣＮ　ＳＩＧ和松下伺服电机编码器联接正确， 接插件螺丝拧紧。

　３）确认松下伺服驱动器ＣＮ　Ｉ／Ｆ和数控系统的插头联接正确，　 接插件螺丝拧紧。

　３．通电时的检查　　１）　确认三相主电路输入电压在２００Ｖ－２２０Ｖ范围内。

　建议用户选用３８０Ｖ／２００Ｖ的三相伺服变压器。

　２）确认单相辅助电路输入电压在２００Ｖ－２２０Ｖ范围内。

　４．松下伺服驱动器的参数设定　１）松下伺服驱动器修改参数的操作方法　Ａ．　接通驱动器电源；　Ｂ．　按操作面板上的“ＳＥＴ”键；　Ｃ．　按住“ＭＯＤＥ”键，选择参数页面　ＰＲ　＿　００　；　Ｄ．　用上○∧，下○∨按钮，选择你需要修改参数的参数号码　ＰＲ　＿　４２　（例修改４２号参数）；　Ｅ．　按“ＳＥＴ”键，显示原来的参数值 ００；　Ｆ．　用左○＜，上○∧，下○∨按钮，改变参数值；　Ｇ．　修改完毕，　按“ＳＥＴ”键确定。

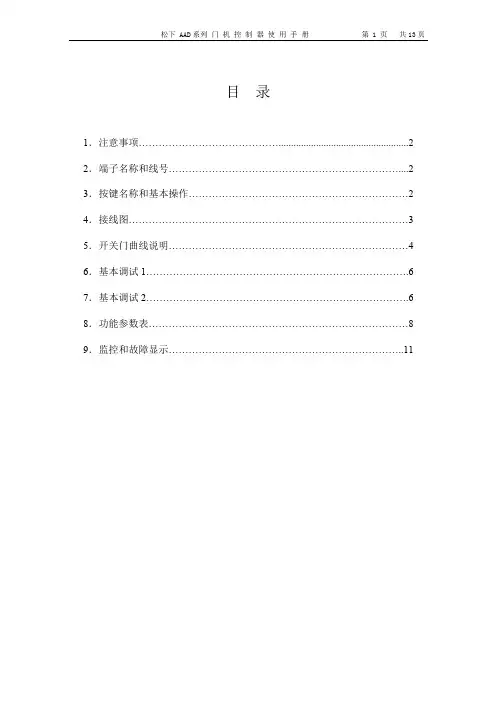

目录1．注意事项 (2)2．端子名称和线号 (2)3．按键名称和基本操作 (2)4．接线图 (3)5．开关门曲线说明 (4)6．基本调试1 (6)7．基本调试2 (6)8．功能参数表 (8)9．监控和故障显示 (11)1、注意事项1．必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

操作前请仔细阅该使用手册。

2．确认输入电源处于完全断开的情况下,才能进行配线作业。

在充电指示灯彻底熄灭或正负母线电压在36V以下时进行,否则有触电的危险。

3．不要把输入端子(L,N)与输出端子(U,V,W)混淆,否则会损坏门机控制器。

4．将控制器的接线地端子可靠接地，否则有触电危险。

5．通电情况下,不要用手触摸控制端子,否则有触电危险。

6．防止螺钉,垫片及金属之类的异物掉进门机控制器内部,否则有火灾及损坏门机控制器的危险。

7．主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好,否则有损坏财物和触电的危险。

8.调试完毕请装上变频器机座盖板，以防止溅水及硬物落下损坏门机控制器。

2、端子定义端子名称电缆线号（颜色）端子功能说明L/N/接地黄色/黄色/黄绿单相交流电源输入端子U/V/W U/V/W电机接线端子81#开关门输入公共端（COM）12#开门命令常开输入（NO）23#关门命令常开输入（NO）3---*开门限位常闭输入（NC）4---*关门限位常闭输入（NC）6---*开门换速常闭输入(NC)7---*关门换速常闭输入(NC)C2-C34#到位输出公共端(COM2-3)B25#开门到位常闭输出（NC）B36#关门到位常闭输出（NC）C1备用故障输出公共端（COM1）B1故障常闭输出（NC）A1故障常开输出（NO）注:---*为控制器内部接线,不在6芯控制电缆线内。

3、按键名称和基本操作3、1按键名称键名功能说明模式dr,fr,参数p和d,参数n的切换选择数据监视模式和数据写入确认数据或功能码的递增数据或功能码的递减面板控制下用于启动运行操作面板操作方式下用于停机和复位操作3、2按键基本操作以改变参数P05为15为例：按键次序显示内容注意:在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.(端子A2)--开到位常开输出,(端子A3)--关到位常开输出,(端子C2-C3)--输出公共端5、1开门过程1、以力矩提升为P05、加减速时间为d28，频率d15启动,再以加减速时间d29,目标值为d16进入开门起始低速运行。

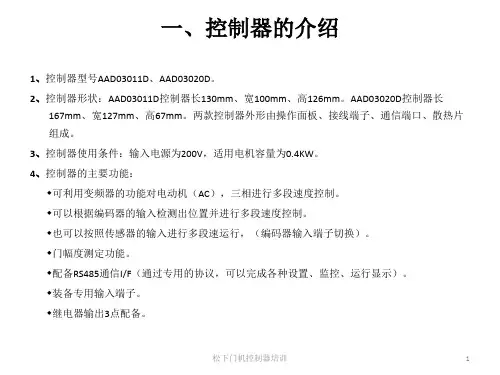

松下门机变频器（AAD03011D）说明书AAD03020DT01/NSFC01-01可以用AAD03011D代替。

AAD03020DT01和NSFC01-01尺寸和调试的方式包括性能都是一样的。

·额定规格单相200V输入型型号（客户指定型号）适用电机输出额定输出电流注3）额定输出容量注1）电源容量注2）估计重量AAD03011D 0.4kW 2.4A 1.0kVA 1.2kVA 1.0Kg注1）额定输出容量表示输出电压230V AC的场合。

注2）电源容量取决于电源的阻抗。

请准备表记值以上的电缆。

注3）额定输出电流表示垂直安装场合的值。

水平安装使用时，请降低输出电流使用。

水平安装场合的额定输出电流·额定规格标准适用电机输出 0.4 kW额定输出额定输出电压 3相200～230V AC（电源电压比例）过负荷电流额定值额定输出电流的 150%，1分钟输入电源相数?电压?频率单相?200～230V AC?50/60Hz电压容许波动额定输入交流电压的 +10%，-15%频率容许波动额定输入频率的± 5%瞬间电压降低容量 ? 165V AC以上继续运行·降低至低于 165V AC时继续运行 15ms输出频率数频率数范围 0.5～250 Hz频率数表示数字显示频率分辨率数字设定： 100 Hz以下： 0.1Hz数字设定： 100 Hz以上： 1Hz控制方式高载波频率正弦波 PWM控制（ V/F控制）载波频率有9种选择可能（ 0.8~15kHz可变）（0.8，1.1，1.6，2.5，5.0，7.5，10.0，12.5，15.0kHz）电压 /频率特性基底频率： 50，60Hz固定设定和 45~250Hz任意设定 V/F曲线：恒定力矩，平方力矩模式（选择切换）力矩提升 0～40%任意设定制动再生制动转矩 80%以上直流制动在停止频率以下动作·制动转矩电平： 0～100（20段设定）·制动时间： 0.1～120秒任意设定控制运转?停止 ?操作面板开关?控制端子输入信号（开指令信号、闭指令信号）?通信指令（ RS485）频率设定信号 ?操作面板设定?门动作模式设定?通信指令（ RS485）门动作模式设定 ?开闭动作频率：最大可设定 6段速·加速?减速时间：可对各开闭动作频率进行设定·门变速位置：最大可设定 5处·门保持频率：1段速（开闭可单独进行设定）·门保持转矩：保持电流设定（开闭可单独进行设定）门控制功能·由编码器方式进行门速度控制·由SW（开关）方式进行门速度控制·门幅度测定功能·门夹入检出功能加速?减速时间 0.04～ 999秒（加速 ?减速单独设定）加减速特性直线?S形特性（选择切换）停止模式减速停止，惯性停止（选择切换）停止频率 0.5～60 Hz任意设定复位功能停止信号复位，面板复位，电源复位频率跳跃设定最大可设定 3处（频率跳跃幅度在 1～10 Hz任意设定）上限频率设定 0.5～250 Hz任意设定下限频率设定 0.5～250 Hz任意设定瞬停重新启动运转功能的有 /无、以及 0 Hz重新启动，运转频率重新启动（选择切换）再试行功能再试行选择：功能的有 /无以及再试行异常内容的选择再试行次数： 1～ 10次任意设定控制端子输入信号 ?开?闭指令信号： 1 a接点信号·开?闭到达信号： 1 a或者 1 b接点信号（选择切换）·安全传感器： 1 a或者 1 b接点信号（选择切换）·开?闭变速信号： 1 a或者 1 b接点信号（选择切换）·门位置检出信号：编码器信号（二相输入）输出信号继电器输出：3点，1C接点（接点容量 230V AC，0.3 A，30 V DC，0.3 A电阻负载）输出功能：运转信号、反转信号、到达信号、过载报警、开到达信号、闭到达信号、夹入检出、异常报警（可选择）通信功能 ?接口端：RS485串行通信·通信速度：4800/9600/19200 bps（可选择）·通信协议：MEWTOCOL-COM·通信方式：半双工方式·最大连接台数： 31台·最大传送距离： 500 m（总延长）内藏电源 12 V DC －10 %/＋ 20 %， 0.1 A以下（编码器电源专用）显示运转?控制状态输出频率，输出电流，输出电压，内部直流电压，设定频率，检出频率，门位置领域，门位置，开到达位置数据，门开闭次数，编码器检出状态，控制端子状态（输入信号，输出信号）异常内容保护功能动作时显示符号（存储 4次的异常内容）保护电流限制可以按额定输出电流的 1～200%设定电流限制功能跳闸（停止）瞬时过大电流?温度异常（ SC1～3），过电流（ OC1～3），过负载?电子热敏（ OL），不足电压（ LU），过电压（ OU1～3），外部异常（ AU），操作异常（ OP），编码器异常（ En1，2），到达信号异常（ En3～5）防止失速功能防止过电流失速，防止过电压失速环境使用环境温度?湿度－10～＋50 ℃（应无冻结） 90% RH以下（ 25 ℃、应无结露）运输,保存温度?湿度－25～＋65 ℃95% RH以下（ 25℃、应无结露）振动 5.9m/s｛0.6 G｝以下2标高 1000 m以下空气介质室内?应无腐蚀性气体，引火性气体，油雾及尘埃保护结构 IP30屏蔽形冷却方式自冷。

目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要松下电工开发的新一代门机专用型变频调速系统。

它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。

2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下,才能进行配线作业。

3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下,不要用手触摸控制端子,否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。

7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。

注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作 4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。

在切换到参数p可得到d 参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率P15，进入开门起始低速运行。

目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要松下电工开发的新一代门机专用型变频调速系统。

它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。

2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下,才能进行配线作业。

3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下,不要用手触摸控制端子,否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。

7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。

注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作 4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。

在切换到参数p可得到d 参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率P15，进入开门起始低速运行。

目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要松下电工开发的新一代门机专用型变频调速系统。

它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。

2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下,才能进行配线作业。

3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下,不要用手触摸控制端子,否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。

7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。

注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作 4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。

在切换到参数p可得到d 参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率P15，进入开门起始低速运行。

目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要松下电工开发的新一代门机专用型变频调速系统。

它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。

2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下,才能进行配线作业。

3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下,不要用手触摸控制端子,否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。

7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。

注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作 4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。

在切换到参数p可得到d 参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率P15，进入开门起始低速运行。

目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要松下电工开发的新一代门机专用型变频调速系统。

它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。

2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下,才能进行配线作业。

3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下,不要用手触摸控制端子,否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。

7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。

注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作 4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。

在切换到参数p可得到d 参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率P15，进入开门起始低速运行。

目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要松下电工开发的新一代门机专用型变频调速系统。

它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。

2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下,才能进行配线作业。

3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下,不要用手触摸控制端子,否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。

7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。

注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作 4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。

在切换到参数p可得到d 参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率P15，进入开门起始低速运行。

目次1．概要………………………………………….................. (2)2．留意事项……………………………………...................... (2)3．端子功效………………………………………………………………… (2)4．按键名称和根本操纵 (3)5．接线图………………………………………………………………… (4)6．开关门曲线解释 (5)7．根本调试1………………………………………………………………… (7)8．根本调试2………………………………………………………………… (7)9．功效参数表……………………………………………………………………910. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对比 (14)1.概要松下电工开辟的新一代门机专用型变频调速体系.它经由过程编码器反馈的信息进行闭环掌握,具有优秀的调速特征,启动力矩大,动态响应快,齐备的专用呵护和状况监督功效,并具有调试简略.运行安稳靠得住.噪音低等特色.2.留意事项1 必须由具有专业资历的人员才干对掌握器进行调试.维修或检讨.2 确认输入电源处于完整断开的情形下,才干进行配线功课.3 不要把输入端子(L,N)与输出端子(U,V,W) 混杂,不然会破坏掌握器.4 将掌握器的接线地端子靠得住接地,不然有触电安全.5 通电情形下,不要用手触摸掌握端子,不然有触电安全.6 在充电指导灯完整熄灭或正负母线电压在36V以下时进行不然有触电的安全.7 防止螺钉,垫片及金属之类的异物掉落进变频器内部不然有火警及破坏财务的安全.8 主回路接线用电缆端头的袒露部分,必定要用绝缘胶带包扎好不然有损坏财物的安全.4.按键名称和根本操纵以转变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后.在切换到参数p 后,经由过程中断按键 可得到d 参数5.接线图 留意:1.与上位机配线时,请将动力线与掌握线离开走线.2.在配接开关门到位输出电缆线时,要确认门掌握器输出的逻辑状况与掌握柜吸收的逻辑相符,门掌握器的出厂状况是常闭输出.用户要依据主掌握柜现实情形选择到位输出的逻辑状况.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端 6.开关门进程解释 6.1 开门进程1.以力矩晋升为P05.加减速时光为d28,加快到开门低速频率 P15,进入开门肇端低速运行.2.当门地位脉冲d03时,开端以目的频率值为d16.加减速时光为d29,进入开门高速运行（高速段一般设置为一段,即：d16.d17.d18.d19设置为雷同值）.3.当门地位脉冲d07时,开端以目的频率值为d20.加减速时光为d33,进入开门停滞低速运行.4.当门地位脉冲d08时,开端以保持频率d21.保持电流d40进入门到位力矩保持. 留意：1.开门高速段一般设置为一段即：d16=d17=d18=d19,对应的加减的参数 d31.接通电源按模式切换键 得到对应参数或模式按 键 进入参数修正或监控 按或 键得到对应的修正参数 按或转变 参数值 按 键 确认修正后的参数 按模式切换键 回到通电显示状况d32和d33将不起感化.2.经由过程调节：各段的运行频率.加减速时光或门的脉冲地位点,实现开门的运行曲线.该体系以开门到位为门地位脉冲的100%,关门到位为门地位脉冲的0%.3.开门到位保持频率为d21,保持电流为d40.保持时光为d42,规模为0.1到499(sec),当设置为0时,则长期保持.4.若低速段开门力矩较小,可以恰当加大P05的值.6.2 关门进程：1.以力矩晋升为P05.加减速时光为d34,加快到开门低速频率d22,进入关门肇端低速运行.2.当门地位脉冲d09时,开端以目的频率值为d23.加减速时光为d35,进入关门高速运行（高速段一般设置为一段,即：d23.d24.d25.d26设置为雷同值）.3.当门地位脉冲d13时,开端以目的频率值为d27.加减速时光为d35,进入关门停滞低速运行.4.当门地位脉冲d02时,开端以保持频率d14.保持电流d41进入门关到位力矩保持.留意：1.关门高速段一般设置为一段即：d23=d24=d25=d26,对应的加减的参数d36.d37和d38将不起感化.2.经由过程调节：各段的运行频率.加减速时光或门的脉冲地位点,实现关门的运行曲线.该体系以开门到位为门地位脉冲的100%,关门到位为门地位脉冲的0%.3.关门到位保持频率为d14,保持电流为d41.保持时光为d42,规模为0.1到499(sec),当设置为0时,则长期保持.4.关门进程中当有卡门阻力大于设定值（过载）时,履行开门.设定参数为：p64(低速区).p65(高速区).高下速区的分界频率参数p66.参数p64.p65的设定越大,履行开门的卡门阻力越小. 5.若低速段关门力矩较小,可以恰当加大P05的值.7.根本调试1门机出厂前已经完成门宽自进修和功效参数的设置.依据须要,用户可以对照开关门运行曲线图和对应的参数,调节开关门的运行曲线.1、设置掌握方法为面板键盘方法：p08=1.2、对比开关门运行曲线图和对应的参数（第5.6页）,调节开关门运行曲线3、按+RUN 或+RUN (先按键后按RUN键,以下雷同操纵)检讨开/关门的运行曲线.4、设置掌握方法为端子掌握方法：p08=2（出厂设置）.8.根本调试2在改换电机.编码器.到位开关逻辑（NO/NC）或从新进行门宽自进修时请确认以下步调：8、1 输入输出旌旗灯号监控(参数n16.参数n17)的确认参数n16为输入旌旗灯号的监控包含: 1~9.参数n17为输出旌旗灯号的监控包含:开限位输出.关限位输出.故障输出.1-----开门指令旌旗灯号 / 故障输出旌旗灯号2-----关门指令旌旗灯号 / 开限位输出旌旗灯号3-----开到达旌旗灯号 / 关限位输出旌旗灯号4-----关到达旌旗灯号5-----光幕/触板旌旗灯号6-----开变速旌旗灯号7-----关变速旌旗灯号留意：监督旌旗灯号5.6.7出厂时8-----编码器A相未界说,此处不予以监控.9-----编码器B相按键切换到n 参数模式,然后按或键得到对应的监控参数再按,可不雅察输入输出旌旗灯号的状况.8.2 输入端子的逻辑（NO/NC）设定的确认输入旌旗灯号逻辑设定参数---P431.设定值： 0----旌旗灯号端子与输入公共端闭应时,此时该旌旗灯号有用（NO）.1----旌旗灯号端子与输入公共端断开时,此时该旌旗灯号有用（NC）.2.设定办法：0—15bit 的10进制数输入设定值权=合计值（作为设定值）例如：开到达输入旌旗灯号 .关到达输入旌旗灯号设置为：NC ;其他为：NO旌旗灯号名（不设定）开变速关变速光幕/触板开到位关到位端子号------ 7 6 5 4 3权（BIT ）5—15 4 3 2 1 0设定值0 0/1 0/1 0/1 0/1 0/1合计值0 16 8 4 2 1P08设定值掌握方法0 面板操纵（RUN/STOP）1 面板操纵（+RUN.+RUN.STOP）2 端子（NO：1.2）3 通信(通信端子)P09设定值掌握方法0 手动(在Fr模式下设定频率)1 编码器方法2 编码器方法的轮回运行3 编码器方法的门宽自进修4 4个地位开关方法5 4个地位开关方法的轮回运行6 通信1.输入旌旗灯号的确认前提：P08=1;P09=1步调：经由过程参数n16模仿监督以下输入状况1、开/关指令旌旗灯号2、手动移动门使开（关）到位,确认开（关）到位旌旗灯号3、编码器A/B相输入旌旗灯号的闪耀确认经由过程参数n11监控编码器A/B相准确a.门向开偏向移动,确认是否显示“F**”b.门向关偏向移动,确认是否显示“r**”2.电机的正.反转的确认前提：设定频率（Fr模式下）为3Hz阁下.P09=0步调：按+RUN键,确认开动作;按+RUN键,确认关动作.注：若电机不动作时,恰当增大P05（力矩晋升）值.若电机运转偏向不准确,转变输出相序.3.自进修前提：设定P09=3;P63=0;P67=0步调：1.确认编码器线数（P52）.电机极数（P51）2.键,自进修开端.3.自进修停滞时,显示“End”.(门宽脉冲数主动保管于d01中)4.按“STOP”键, 履行复位操纵.（“End”---“000”）复位后,参数P09主动置1.5.键和键不雅察是否正常开关门.6.恢复P08.P63.P67的出厂值（P08=2,P63=0,P67=100）.注：自进修进程中,门不动作或动作迟缓,可以调节自进修频率d52参数,复位后,如有开/关指令旌旗灯号,立时主动履行. 4.开关门曲线调节按根本调试1 进行开关门曲线调节.暗码转变：新式变频器,短接JP1,然落后入菜单U10,即可看到P41,将P41参数改为000,再把P42恢复出厂值即可.。

目录1．概要 (2)2．注意事项 (2)3．端子功能 (2)4．按键名称和基本操作 (3)5．接线图 (4)6．开关门曲线说明 (5)7．基本调试1 (7)8．基本调试2 (7)9．功能参数表 (9)10. 监控和故障显示 (12)11．与MPK708/808/货梯BLT V-N接线对照 (14)1、概要松下电工开发的新一代门机专用型变频调速系统。

它通过编码器反馈的信息进行闭环控制,具有优良的调速特性,启动力矩大,动态响应快，齐全的专用保护和状态监视功能，并具有调试简单、运行平稳可靠、噪音低等特点。

2、注意事项1 必须由具有专业资格的人员才能对控制器进行调试、维修或检查。

2 确认输入电源处于完全断开的情况下,才能进行配线作业。

3 不要把输入端子(L,N)与输出端子(U,V,W) 混淆,否则会损坏控制器。

4 将控制器的接线地端子可靠接地，否则有触电危险。

5 通电情况下,不要用手触摸控制端子,否则有触电危险。

6 在充电指示灯彻底熄灭或正负母线电压在36V以下时进行否则有触电的危险。

7 防止螺钉,垫片及金属之类的异物掉进变频器内部否则有火灾及损坏财务的危险。

8 主回路接线用电缆端头的裸露部分,一定要用绝缘胶带包扎好否则有损坏财物的危险。

注: --*为控制器内部接线不在6芯控制电缆线内4、按键名称和基本操作 4、1 按键名称4、2 按键基本操作以改变参数P05为22为例：按键次序 显示内容注：参数d 在参数p 之后。

在切换到参数p可得到d 参数5、接线图注意:1.与上位机配线时,请将动力线与控制线分开走线.2.在配接开关门到位输出电缆线时,要确认门控制器输出的逻辑状态与控制柜接收的逻辑相符,门控制器的出厂状态是常闭输出.用户要根据主控制柜实际情况选择到位输出的逻辑状态.( 端子A2)--开到位常开输出,(端子A3)--关到位常开输出, (端子C2-C3 )--输出公共端6、开关门过程说明6、1 开门过程1、以力矩提升为P05、加减速时间为d28，加速到开门低速频率P15，进入开门起始低速运行。
