《汽车构造14驱动桥》课件

《汽车构造14驱动桥》课件
也相对较高，因此通常只应用于一些高性能的豪华车型或专业赛车。
04
驱动桥的维护与保养
定期检查与保养
定期检查驱动桥的油位和密封情况，确保 无泄漏。
定期更换驱动桥的润滑油，以保持其良好 的润滑状态。
定期检查驱动桥的轴承和齿轮，确保其正 常运转。
定期检查驱动桥的螺丝和固定件，确保其 紧固。
常见故障诊断与排除
未来驱动桥技术展望
集成化设计
高效能量回收系统
未来驱动桥将采用集成化设计，将多 个功能模块整合在一起，简化结构并 提高可靠性。
未来驱动桥将配备高效能量回收系统 ，能够将制动能量回收并转化为电能 储存起来，提高能源利用效率并减少 能耗。
智能化控制系统
未来驱动桥将配备智能化控制系统， 能够实时监测车辆状态和驾驶员意图 ，自动调整工作状态，提供更好的驾 驶体验和安全性。
详细描述
驱动桥的主要功能是将发动机的动力传递到车轮，同时 承受和缓冲来自路面和车轮的冲击，并吸收和缓冲传动 系统的振动，提高汽车的行驶平顺性和稳定性。
驱动桥的组成与结构
总结词：驱动桥主要由主减速器、差速器、半轴和桥 壳等部分组成，各部分协同工作，实现驱动桥的功能 。
详细描述：主减速器是驱动桥的核心部分，它的作用是 将发动机的转速降低，同时增加扭矩，以便更好地传递 到差速器和半轴。差速器是驱动桥中的重要组成部分， 它的作用是实现左右车轮的差速功能，使汽车在转弯或 行驶在不平整的路面上时，左右车轮能够以不同的转速 旋转。半轴是连接差速器和车轮的部分，它将差速器输 出的扭矩传递到车轮，使车轮得以转动。桥壳是驱动桥 的支撑部分，它承载着主减速器、差速器和半轴等部件 的重量，同时起到保护作用。
电动化
随着电动汽车的普及，驱动桥将逐渐 向电动化发展，能够提供更高的效率 和更低的能耗，同时减少对环境的污 染。

第六章驱动桥PPT课件

第六章驱动桥PPT课件
为了使车轮相对于地面的滑磨尽量减少，因此 在驱动桥中安装了差速器，并通过两侧半轴分别驱动车 轮，使两侧驱动轮有可能以不同转速旋转，尽可能接近 纯滚动。
第9页/共27页
普通锥齿轮式差速器工作原理
它主要有左右两半组成的差速器壳2、十 字轴3、左右半轴齿轮8和行星齿轮5组成。 左右差速器壳2用螺钉连为一体，在分界 面处固定安装这是自周3，两度按通过锥 主轴承9支承在主传动器壳体10上，行星 齿轮5与左右半轴齿轮8啮合，行星齿轮 空套在十字轴3上，齿轮本面加工成球形， 便于对正中心，并装有球型垫片段。
一、轮式机械的最终传动
1、14-密封圈 2-制动鼓3-浮 动油封4-花键 套5-齿轮架6螺钉7-挡圈8齿圈9-太阳轮 10-端盖11-螺 塞12-挡销13行星齿轮轴15行星架16-行星 齿轮17-轮毂 18-卡环
第22页/共27页
1、直齿轮 终传动
1-两级外内和圆柱齿轮式最 终传动。1、2-浮动油封3端盖4-支架5-链轮压紧螺母 6、9、11、15、18-轴承7链轮轮箍8-链轮齿圈10-二 级主动齿轮12-一级主动齿 轮14-驱动盘16-一级从动齿 轮17-二级从动齿轮19-横轴 20-轮箍21-壳体22-护板
第2页/共27页
主传动器的齿型简图
a-直齿锥齿轮 b-零度圆弧锥齿轮 c-螺旋锥齿轮 d-延伸外摆线锥齿轮 e-双曲线齿轮
第3页/共27页
966D装载机的前驱动桥
1-从动锥齿轮2-差速器壳3-十字轴4-行星齿轮垫片5-行星齿轮6-半轴齿轮垫 片7-调整螺母8-半轴齿轮9、24、26-锥柱齿轮10-主传动器壳体11-主动锥齿 轮12-密封圈13-调整垫片15-托盘17、19-螺母18-衬片20-密封盖21-油封
1-左半轴齿轮2-行星锥齿轮3-差速器壳 4-十字轴5-内摩擦片6-外摩擦片7-活塞 8-密封圈9-右半轴齿轮10-大锥齿轮

驱动桥最新PPT课件[文字可编辑]

驱动桥最新PPT课件[文字可编辑]

行星齿轮 差速器壳
圆锥轴承
2018/5/25
23
《汽车底盘构造与检修》
单级主减速器特点：
（1）结构简单，体积小，重 量轻，传动效率高，多应 用于轿车及一般轻中型货 车；
（2）采用准双曲面齿轮传动 (优点和需注意的问题);
（3）采用飞溅润滑; （4）缺点: 传动比小，不能
适应需要大传动比的重型 车辆。
2018/5/25
8
《汽车底盘构造与检修》
4. 桥壳Leabharlann 第一篇 汽车传动系2018/5/25
9
《汽车底盘构造与检修》
第一篇 汽车传动系
二、驱动桥的作用 1 、通过主减速器齿轮的传动，降低转速，增
大转矩； 2 、主减速器采用锥齿轮传动，改变转矩的传
递方向； 3 、通过差速器可以使内外侧车轮以不同转速
转动，适应汽车的转向要求； 4 、通过桥壳和车轮，实现承载及传力作用。
差速器可以使左右两侧驱动车轮转速不同步，满足汽
车转向、不平路面行驶等工况的需要。
半轴将差速器输出的动力输送给两侧驱动轮。
驱动桥壳用来安装支承主减速器、差速器和半轴形成
上述总成的外壳外，还起到支承驱动车轮，承受各种力与
力矩的作用。
2018/5/25
前驱动桥演示
后驱动桥演示
4
《汽车底盘构造与检修》
第一篇 汽车传动系
2018/5/25
10
《汽车底盘构造与检修》
第一篇 汽车传动系
三、驱动桥的分类
1、分为：整体式（非断开式）和断开式两种。 整体式采用非独立悬架，断开式采用独立悬架。
（1）整体式驱动桥 当车轮采用非独立悬架时，驱动桥采用整体式。其特点 是半轴套管与主减速器壳刚性连成一体，整个驱动桥通过弹 性悬架与车架相连，两侧车轮和半轴不能在横向平面内做相 对运动。非断开式驱动桥也称为整体式驱动桥。

湿式驱动桥资料ppt课件

湿式驱动桥资料ppt课件
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用

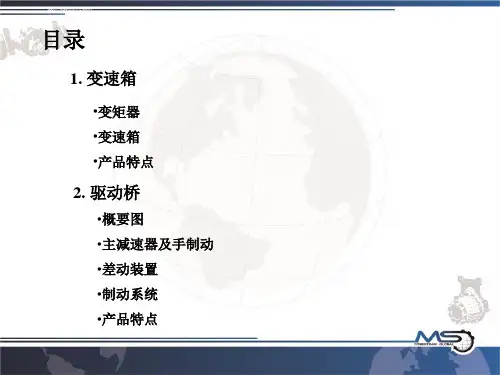

目录
1. 变速箱
•变矩器 •变速箱 •产品特点
2. 驱动桥
•概要图 •主减速器及手制动 •差动装置 •制动系统 •产品特点
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
P4 : T/C inlet pressure
P5 : T/C outlet pressure
F : Forward clutch pressure
R : Reverse clutch pressure
Torque Converter
P5
Main Relief
10.5~14.9 kg/cm2
P4
FWD. Clutch
目录
1.变速箱
1-1 变矩器 1-2 变速箱
1-2-1 动力流 1-2-2 变速箱液压回路
(空档,前进,后退) 1-2-3 变速箱油流
(吸油及抽油,变矩器输入和输出, 润滑) 1-2-4 控制阀油流
(空档,前进,后退)
1-3 产品特点
经营者提供商品或者服务有欺诈行为 的，应 当按照 消费者 的要求 增加赔 偿其受 到的损 失，增 加赔偿 的金额 为消费 者购买 商品的 价款或 接受服 务的费 用
16
15
3 6 7 8 11 13
2
5 • Torque converter housing（变矩器壳体） • Torque converter（变矩器）

汽车驱动桥PPT课件

汽车驱动桥PPT课件

主减速器为何不采用直齿圆锥齿轮传动？
第一节 主减速器
一、单级主减速器
主减速器采用螺旋锥齿轮传动的优点
在同样传动比下，采用螺旋 锥齿轮传动的主减速器结构较采 用直齿传动的主减速器的结构紧 凑，且运转平稳，噪声较小。
主减速器采用准双曲面齿轮传动的优点
第一节 主减速器
一、单级主减速器
主减速器采用准双曲面齿轮传动的优点
= p1
p2
第二节 差速器
四、工作原理
（1）当汽车行驶在平 直路面上时，两侧车轮 所受阻力相同时，行星 齿轮只随行星架绕差速 器旋转轴线公转。
r4 AC
r
差速器壳
行星齿轮
B
半轴齿轮
ω0 ×r
通常采用飞溅润滑。
第一节 主减速器
二、双级主减速器
主传动 比较大的 主减速器 通常采用 两对齿轮 传动，以 提高刚度、 增大汽车 最小离地 间隙。
第一节 主减速器
二、双级主减速器
第一节 主减速器
二、双级主减速器
第一节 主减速器
二、双级主减速器
双级主减速器的调整装置
பைடு நூலகம் 第一节 主减速器
二、双级主减速器 双级主减速器的调整装置
单级主减速器通常由一对螺旋 锥齿轮或一对准双曲面齿轮组成， 其主减速比在3.5～6.5之间，结构 简单，重量轻、体积小、传动效率 高，在轿车和中、轻型货车上应用 最多。如BJ2020、EQ1090E采用的 都是单级主减速器。
第一节 主减速器
一、单级主减速器
从动齿轮
主动齿轮 壳体
第一节 主减速器
一、单级主减速器
工作平稳性好，齿轮的弯曲 强度和接触强度高。具有主动齿 轮的轴线可相对从动齿轮轴线偏 移的特点，从而可以降低车身重 心高度，提高汽车行驶稳定性。

《汽车构造(下册)》课件第13章 驱动桥

《汽车构造(下册)》课件第13章 驱动桥

13.3.4 防滑差速器
端面上有接合齿的外、 内接合器9和10分别用花 键与半轴和差速器左端 相连。接合器9可沿半轴 轴向滑动，接合器10则 以锁圈固定其轴向位置。
工作原理：
按下仪表板电钮，电磁阀 接通压缩空气管路，压缩 空气便从管接头3进入工作 缸4，推动活塞1克服弹簧7 带动接合器右移，使之与 内接合器10接合。左半轴6 与差速器壳11成为刚性连 接，差速器不起作用，传 来的扭矩全部分配给好路 面上的车轮
半浮式半轴内端不受弯矩。车轮的各种反力都经过半轴传给桥壳，半轴外 端承受弯矩
13.4.2 桥壳
桥壳：是安装主减速器、差速器、半轴、轮毂和悬架的基础件
它承受驱动轮传来的各种反力、力矩，并经过悬架传给车架或车身。这就要 求桥壳有足够的强度和刚度。便于主减速器的拆装和调整。
1. 桥壳结构型式
（1）整体式 中部为一环形空心壳体7， 两端压入半轴套管8，并用 螺钉2止动。半轴套管露出 部分安装轮毂轴承，端部制 螺纹，用以安装轮毂轴承调 整螺母和锁紧螺母。凸缘盘 1用来固定制动底板，桥壳 后端面上的大孔可用来检查 主减速器的技术状况，平时 用盖封住，盖上有螺塞5， 用来检查油面高度。
13.2主减速器
从动锥齿轮：通过螺栓固定在差速器壳5上，两侧通过两个锥轴承3支承在主
减速器2
润滑：为使轴承13、17得到充分润滑，壳体4侧面铸进油道8，差速器壳转动时，
将齿轮油飞溅到进油道中，多余的油又从轴承13的前方经壳体4下方回油道流回。
3）差速作用产生
右转向时，因行星齿轮同时存在公转 和自转，因此外轮转速加快，内轮减 慢，即：
n’ 1=n1+Δn=n0+Δn n’ 2=n2-Δn=n0-Δn 可得：n’ 1+n’ 2=2n0，此即差速特性 （2）差速器扭矩特性 无自转时：M1=M2=M0/2

《汽车驱动桥》PPT课件

《汽车驱动桥》PPT课件

精选ppt
6
2-5 驱动桥
课题二：主减速器构造
一、主减速器功用与分类
功用：将输入的转矩增大并相应降低转速，以及当发动机纵置时还 具有改变转矩旋转方向的作用。（减速增扭，改变动力方向）
分类：为满足不同的使用要求，主减速器的结构形式也有所不同。
精选ppt
7
2-5 驱动桥
主减速器的分类
按参加减速传动的齿轮副数目有单级式主减速器和双级式主减速器。
精选ppt
2
2-5 驱动桥
精选ppt
3
2-5 驱动桥
2、驱动桥的作用 （1）将万向传动装置传来的动力经减速增扭后传给驱动轮； （2）改变动力的传递方向； （3）允许左右驱动轮以不同的转速旋转（差速作用）。
精选ppt
4
2-5 驱动桥
3、驱动桥的结构类型 按悬架结构不同，分为整体式驱动桥和断开式驱动桥。
（1）当任何一侧半轴车轮的转速为零时，另一侧半轴 车轮的转速为差速器壳转速的两倍。
（2）当差速器壳转速为零（例如用中央制动器制动传 动轴时），若一侧半轴车轮受其他外来力矩而转动，则 另一侧半轴车轮即以相同转速反向转动。
4. 转矩分配
结论：无论左右驱动轮转速是否相等，其转矩基本上总是平
均分配的。
精选ppt
精选ppt
14
2-5 驱动桥
主动锥齿轮的支承形式：
精选ppt
15
2-5 驱动桥
主减速器的调整
1、圆锥滚子轴承预紧度的调整
圆锥滚子轴承应有一定的装配预紧度，目的是为了减小在锥齿轮传 动过程中产生的轴向力所引起的齿轮轴的轴向位移，以提高轴的支 承刚度，保证锥齿轮副的正常啮合。
预紧度过大，传动效率低，且加速轴承磨损。

驱动桥PPT课件

驱动桥PPT课件

一、驱动桥的组成及作用
2.驱动桥是由什么组成:
主减速器; 差速器 ;半轴和桥壳等 组成.
。
二、驱动桥按结构形式分
整体式
结构形式
断开 式
转向式
1.整体式驱动桥 什么是整体式驱动桥？
二、驱动桥按结构形式分
• 把整个驱动桥通过弹性元件奖悬架与 车架连接。驱动桥壳与主减速器刚性 地连接为一体，两侧的半轴和驱动车 轮不可能在横向平面内作相对运动。
•
主减速器的结构形式：
按减速齿轮副的级数可分为单级和双级主减速器; • 按主减速器速比挡数分，有单速和双速主减速器; • 按主减速器所在位置分，有中央主减速器和轮边主是什么？ • 单级主减速器结构简单，体积 小，质量轻，传动效率高，一般用于 轿车和轻中型货车上。
四.回顾与总结本节内容
• 驱动桥的作用和组成
• 驱动桥的结构形式及优点 • 主减速器作用与形式
五.作业
• 1.把本章知识点总结到作业本上 • 2.预习差速器的作用与分类
• 3.预习差速器的工作原理
•
教课人：宋莎
回顾所学知识
• 汽车的动力源 • 离合器 • 变速器 • 万向传动装置
第六节
驱动桥
学习目标
• 1.驱动桥的作用及组成 • 2.驱动桥的结构分类 • 3.主减速器的作用与分类
一、驱动桥的组成及作用
1.驱动桥的作用:
驱动桥的作用是将发动机传出 的相关扭矩经过它传给驱动车 轮，实现降速，增大扭矩的作 用。
• EQ1090E型采用单级准双曲面齿轮，传动比为6.33。
• （3）双级主减速器 • 优点是什么? • 采用双级主减速器可以获 得较大传动比，保证驱动桥有足 够的离地间隙，并可缩短传动轴 的长度.

驱动桥ppt课件

驱动桥ppt课件

02
驱动桥的组成部件
主减速器
总结词
主减速器是驱动桥的核心部件，用于降 低发动机转速并增加扭矩。
VS
详细描述
主减速器通常由单级或多级齿轮组成，将 发动机的高转速降低到适合车轮驱动的低 转速，同时增加扭矩，以克服车辆行驶阻 力。主减速器的齿轮材质一般采用优质合 金钢，经过精密加工和热处理，具有较高 的强度和耐磨性。
驱动桥的类型与结构
总结词
根据结构和使用特点，驱动桥可分为整体式和断开式两种类型。
详细描述
整体式驱动桥也称为刚性桥，其主减速器和差速器集成在一个壳体中，结构紧凑，制造成本较低。而断开式驱动 桥则由主减速器、差速器和传动轴组成，其优点是可以使车身前后部更加灵活地分开，有利于提高汽车的通过性 和行驶稳定性。
使用适当的润滑油或润滑脂，按照规 定的润滑周期对驱动桥进行润滑，以 保证其正常运转。
清洁驱动桥
定期清除驱动桥表面的污垢和杂物， 保持清洁，防止杂物进入内部影响其 正常工作。
驱动桥的维修与更换
维修
当驱动桥出现故障或性能下降时，应及时进行维修。根据故 障情况，可能需要更换损坏的零部件或进行整体维修。
更换
详细描述
桥壳一般采用铸铁或钢板焊接而成，具有足 够的强度和刚度，能够承受车辆行驶时的冲 击和振动。桥壳内部通常安装有主减速器和 差速器等部件，外部则通过螺栓与车架相连 接。桥壳的设计需要充分考虑车辆的载荷、 行驶工况和主减速器的安装位置等因素，以
确保驱动桥的整体性能和稳定性。
03
驱动桥的维护与保养
05
驱动桥的发展趋势与未来展望
驱动桥技术的创新与改进
轻量化设计
采用高强度材料和先进的 制造工艺，降低驱动桥的 重量，提高车辆燃油经济 性和动力性能。

汽车底盘-驱动桥PPT讲义

汽车底盘-驱动桥PPT讲义
• 全浮式半轴的半轴凸缘一端与轮毂相连，轮毂通过两个相 距较远的轴承支承在桥壳上。半轴另一端通过半轴齿轮轮毂支 承于差速器壳两侧轴颈孔内，而差速器壳又以两侧轴颈通过轴 承支承在桥壳上，用这样的支承，半轴与桥壳没有直接联系， 即半轴两端均不承受任何弯矩及反力，故称全浮式，所谓全 “浮”即指卸除半轴的弯曲载荷而言。
一起加油，勇往直前！
• （3）故障诊断排除
• ①齿轮油自半轴突缘周围渗出，系半轴油封不良。 • ②主减速器主动齿轮突缘处漏油。说明该处油封不良或突
缘轴颈磨损，产生沟槽。 • ③其他部位漏油可根据油迹查明原因，并予排除。
一起加油，勇往直前！
增大输出扭矩，并改变旋转方向，使传动轴左右旋转变为半轴 的前后旋转。
一起加油，勇往直前！
• 主减速器的结构类型：
• 按减速齿轮副的级数可分为单级和双级主减速器，按主减 速器速比挡数分，有单速和双速主减速器，按主减速器所在位 置分，有中央主减速器和轮边主减速器。
一起加油，勇往直前！
一起加油，勇往直前！
• 全浮式支承的半轴易于拆装，只需拧下半轴突缘盘上的螺 栓，即可将半轴抽出，而车轮和桥壳照样能支持汽车。
一起加油，勇往直前！
• ②半浮式半轴支承
•
图1-170为半浮式支承示意图，与全浮式内端相同，半
轴与桥壳不受弯矩，同样是借差速器壳轴颈通过轴承支承在桥
壳上，外端与轮毂直接配合，且半轴直接通过轴承支承在桥壳
同且有异响，则为行星齿轮表面损伤或折断；若两轮转向相同， 则为行星齿轮与行星齿轮轴卡滞，应予检修。 • 2.驱动桥局部过热 • （1）故障现象 • 当汽车行驶一段路程后，用手触摸驱动桥壳时，有烫手感觉。 • （2）故障原因 • ①轴承装配过紧。 • ②齿轮啮合间隙过小。 • ③缺少齿轮油或齿轮油粘度过小。

驱动桥汽车构造PPT课件

驱动桥汽车构造PPT课件
在路况不好时，通过使用差速锁，使两根 半轴连成一体， 防止一侧车轮 打滑使另一侧 车轮不能驱动。
30
2、自锁式差速器
在两半轴转速不等时，行星齿轮自转，差速器所 受摩擦力矩与快转半 轴旋向相反，与慢转 半轴旋向相同，故能 够自动地向慢转一方 多分配一些转矩。
3、托森差速器
1-差速器壳； 2-直齿轮轴；3-半轴；4直齿轮；5-主减速器被动 齿轮；6-蜗轮；7-蜗杆
在车架上
7
8
§18.2 主减速器
功用：
将输入的转矩增大并相应降低转速，以及当 发动机纵置时还具有改变转矩旋转方向的作用。
分类：
1、（按照传动齿轮副的数目分类） 单级主减速器 双级主减速器
2、（按主减速器传动比档数分类 ） 单速式 双速式
9
一、单级主减速器
1、构造：
叉形凸缘
从动锥齿轮 支承螺柱 差速器壳

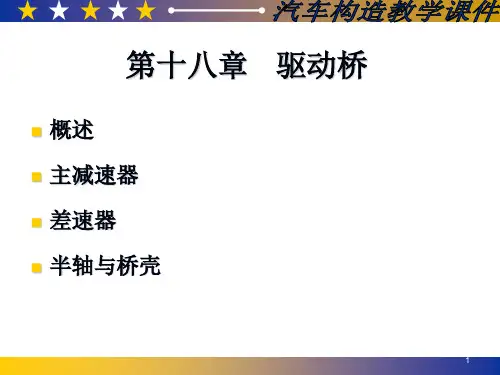

第十八章 驱动桥
概述 主减速器 差速器 半轴与桥壳
1
§18.1 概述
1、功用：
1）通过主减速器齿轮的传动，降低转速，增大转矩； 2）主减速器采用锥齿轮传动，改变转矩的传递方向； 3）通过差速器可以使内外侧车轮以不同转速转动，适 应汽车的转向要求； 4）通过桥壳和车轮，实现承载及传力作用。
2、组成：
桥 壳—是主减速器、差速器等传动装置的安装基础。 主减速器—降低转速、增加扭矩、改变扭矩传递方向。 差速器—使两侧车轮不等速旋转，适应转向和路面。 半轴—将扭矩从差速器传给车轮。
2
3
4
3、结构类型
1）整体式驱动桥 (非断开式) ：
5
6
2）断开式驱动桥：
结构特点 车轮和车架相
对独立 铰链连接 主减速器 固定

驱动桥设计ppt课件.ppt

驱动桥设计ppt课件.ppt
缺点： η＜0.96 齿圈要求用高质量锡青铜制造，成本高。
（二）主减速器的形式
优点： 结构最简单、质量小、制造容易、拆装简便 缺点： 只能用于传递小扭矩的发动机 只能用于主传动比较小的车上，i0 < 7
1.单级主减速器
2.双级主减速器
特点： 尺寸大，质量大，成本高 与单级相比，同样传动比，可以增大离地间隙 用于中重型货车、越野车、大型客车
（一）减速传动方案 3.圆柱齿轮传动 4.蜗轮蜗杆传动
1.一对螺旋圆锥齿轮
优点： 同时啮合齿数多，寿命长，制造简单，质量小 缺点： 有轴向力、且方向不定；
缺点： 对啮合精度敏感，若锥顶不重合，使接触应力↑，弯曲应力↑，噪声↑，寿命↓； 要求制造、装配精度高。
2.双曲面齿轮啮合
5.在各种转速和载荷下的传动效率高 6.桥壳有足够的强度和刚度 7.结构简单，加工工艺性好，制造容易，调整、拆装方便 8.与悬架导向机构、转向运动机构协调
§5-2 驱动桥的结构方案分析
分类： 非断开式（整体式）—用于非独立悬架 断开式—用于独立悬架
一、断开式驱动桥特点：
当采用独立悬架时，为保证运动协调，驱动桥应为断开式。如图
二、主减速器基本参数选择与计算载荷的确定
（一）主减速器齿轮计算载荷的确定
2.按驱动轮打滑扭矩确定Tcs
3.按日常行驶平均转矩确定Tcf
1.齿数Z1、Z2 首选Z1： （1） Z1尽可能取小，货车Z1min≥6；轿车Z1min≥9； （2） Z1 、Z2不能有大于1的公约数，实现自动磨合，提高寿命； （3）希望Z1＋Z2 ≥40，有足够的弯曲强度，提高重合系数；
（四）牙嵌式自由轮差速器 半轴转矩比kb可变，工作可靠，寿命长，锁紧性能稳定，制造加工也不复杂。
  1. 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
  2. 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
  3. 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。

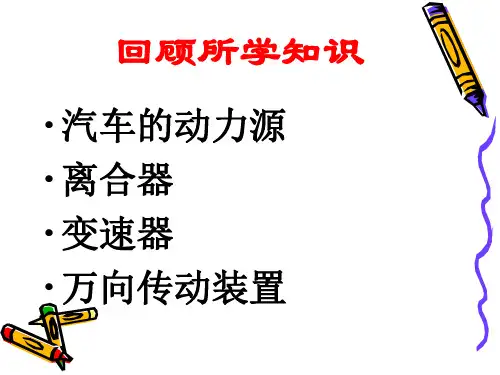

回顾所学知识
