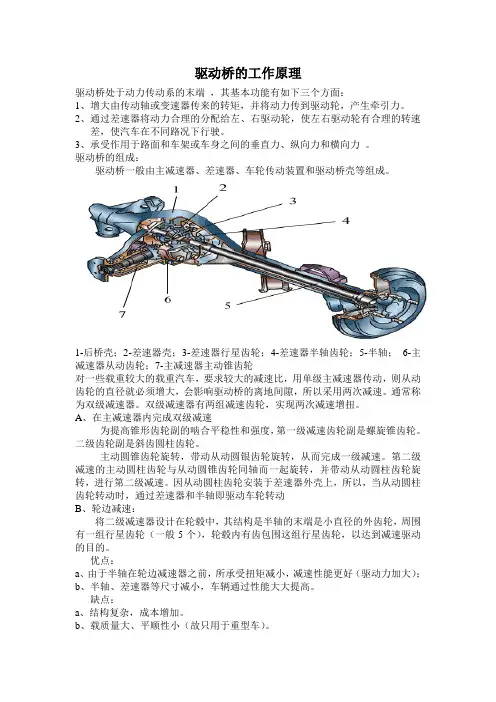

驱动桥的工作原理驱动桥处于动力传动系的末端，其基本功能有如下三个方面：1、增大由传动轴或变速器传来的转矩，并将动力传到驱动轮，产生牵引力。
2、通过差速器将动力合理的分配给左、右驱动轮，使左右驱动轮有合理的转速差，使汽车在不同路况下行驶。
3、承受作用于路面和车架或车身之间的垂直力、纵向力和横向力。
驱动桥的组成：驱动桥一般由主减速器、差速器、车轮传动装置和驱动桥壳等组成。
1-后桥壳；2-差速器壳；3-差速器行星齿轮；4-差速器半轴齿轮；5-半轴；6-主减速器从动齿轮；7-主减速器主动锥齿轮对一些载重较大的载重汽车，要求较大的减速比，用单级主减速器传动，则从动齿轮的直径就必须增大，会影响驱动桥的离地间隙，所以采用两次减速。
通常称为双级减速器。
双级减速器有两组减速齿轮，实现两次减速增扭。
A、在主减速器内完成双级减速为提高锥形齿轮副的啮合平稳性和强度，第一级减速齿轮副是螺旋锥齿轮。
二级齿轮副是斜齿圆柱齿轮。
主动圆锥齿轮旋转，带动从动圆银齿轮旋转，从而完成一级减速。
第二级减速的主动圆柱齿轮与从动圆锥齿轮同轴而一起旋转，并带动从动圆柱齿轮旋转，进行第二级减速。
因从动圆柱齿轮安装于差速器外壳上，所以，当从动圆柱齿轮转动时，通过差速器和半轴即驱动车轮转动B、轮边减速：将二级减速器设计在轮毂中，其结构是半轴的末端是小直径的外齿轮，周围有一组行星齿轮（一般5个），轮毂内有齿包围这组行星齿轮，以达到减速驱动的目的。
优点：a、由于半轴在轮边减速器之前，所承受扭矩减小，减速性能更好（驱动力加大）；b、半轴、差速器等尺寸减小，车辆通过性能大大提高。
缺点：a、结构复杂，成本增加。
b、载质量大、平顺性小（故只用于重型车）。
差速器差速器用以连接左右半轴，可使两侧车轮以不同角速度旋转同时传递扭矩。
保证车轮的正常滚动。
目前国产轿车及其它类汽车基本都采用了对称式锥齿轮普通差速器。
对称式锥齿轮差速器由行星齿轮、半轴齿轮、行星齿轮轴（十字轴或一根直销轴）和差速器壳等组成。

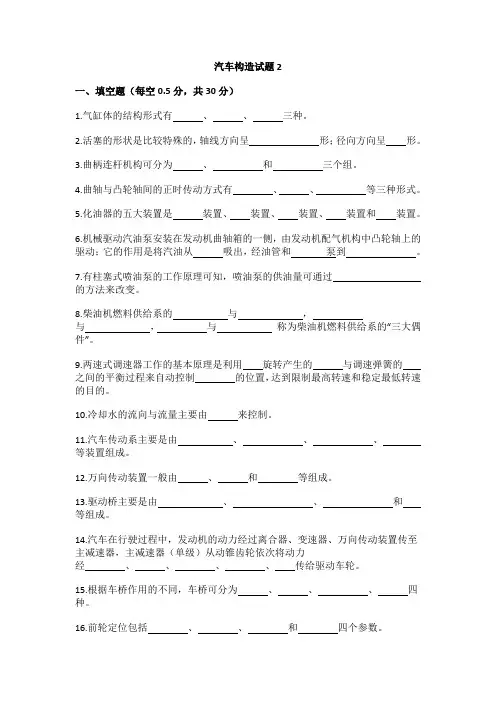

汽车构造试题2一、填空题（每空0.5分，共30分）1.气缸体的结构形式有、、三种。
2.活塞的形状是比较特殊的，轴线方向呈形；径向方向呈形。
3.曲柄连杆机构可分为、和三个组。
4.曲轴与凸轮轴间的正时传动方式有、、等三种形式。
5.化油器的五大装置是装置、装置、装置、装置和装置。
6.机械驱动汽油泵安装在发动机曲轴箱的一侧，由发动机配气机构中凸轮轴上的驱动；它的作用是将汽油从吸出，经油管和泵到。
7.有柱塞式喷油泵的工作原理可知，喷油泵的供油量可通过的方法来改变。
8.柴油机燃料供给系的与，与，与称为柴油机燃料供给系的“三大偶件”。
9.两速式调速器工作的基本原理是利用旋转产生的与调速弹簧的之间的平衡过程来自动控制的位置，达到限制最高转速和稳定最低转速的目的。
10.冷却水的流向与流量主要由来控制。
11.汽车传动系主要是由、、、等装置组成。
12.万向传动装置一般由、和等组成。
13.驱动桥主要是由、、和等组成。
14.汽车在行驶过程中，发动机的动力经过离合器、变速器、万向传动装置传至主减速器，主减速器（单级）从动锥齿轮依次将动力经、、、、传给驱动车轮。
15.根据车桥作用的不同，车桥可分为、、、四种。
16.前轮定位包括、、和四个参数。
17.动力转向系是在的基础之上加一套而成的。
18、制动器的领蹄具有作用，从蹄具有作用。
二、判断题（正确打√、错误打×,每题0.5分，共7分）1.对于四冲程发动机，无论其是几缸，其作功间隔均为180°曲轴转角。
（）2.气门间隙是指气门与气门座之间的间隙。
（）3.过量空气系数α为1时，不论从理论上或实际上来说，混合气燃烧最完全，发动机的经济性最好。
（）4.机械加浓装置起作用的时刻，只与节气门开度有关。
（）5、采用具有空气-蒸气阀的散热器盖后，冷却水的工作温度可以提高至100℃以上而不“开锅。
（）6.膜片弹簧离合器的结构特点之一是：用膜片弹簧取代压紧弹簧和分离杠杆。
（）7.减振器在汽车行驶中出现发热是正常的。
摘要推土机是土方工程机械的一种主要机械，其中履带式推土机作业工况恶劣．转向制动系统是连接驱动桥传动元件的关键部件，随着使用时间的延长，会出现各种各样的故障。
本文针对这种现象详细说明了履带式推土机转向制动系统的结构、原理和工作过程,在此基础上对转向制动系统的故障进行分类,并运用维修理论分析各类故障产生的原因，提出故障发生后的维修弥补方法，最后针对推土机在使用中出现的转向制动故障提出预防故障产生的应对策略。
关键词履带式推土机；转向制动故障；故障分类；原因分析；应对策略AbstractThe bulldozer is a kind of earth-moving machinery，One of the main mechanical operation condition bad USES bulldozers. Steering braking system is to connect the drive axle of transmission components with key components, use the extension of time, there will be all kinds of fault. This paper aiming at the phenomenon detail the caterpillar bulldozers to brake system structure, principle and working process and on the basis of steering braking system fault classification, and use of maintenance theoretical analysis the causes of all kinds of faults, and puts forward the fault occurred after maintenance, finally, according to offset method in use appeared in bulldozers to brake failure causing trouble puts forward the preventive strategy. Keywords: caterpillar bulldozers; steering brake fault; fault classification; reason analysis; strategies目录摘要 (1)一概述 (4)1. 用途 (4)2. 结构与工作原理 (4)3. 推土机的发展趋势 (5)二履带式推土机转向制动系统的构造 (8)1. 功用及组成 (8)2. 转向制动装置的结构 (9)三履带式推土机转向制动系统常见故障的分类及维修 (14)1. 履带式推土机转向制动系统的故障分类 (14)2. 履带式推土机转向制动系统的常见故障的维修 (16)四履带式推土机转向制动系统的维修及保养 (29)1. 清洗 (30)2. 转向制动装置的检查与调整 (31)结论 (33)参考文献 (34)致谢 (36)附录 (37)一概述1. 用途推土机是一种在履带式拖拉机或轮胎式牵引车的前面安装上推土装置及操纵机构的自行式施工机械，主要用来开挖路堑、构筑路堤、回填基坑、铲除障碍、清除积雪、平整场地等，也可完成短距离松散物料的铲运和堆积作业。
复习题一、填空题1、工程机械有〔自行式〕和〔拖式〕两大类，自行式工程机械虽然种类很多，构造形式各异，但根本上都由〔动力装置〕、〔底盘〕及〔工作装置〕3局部组成。
2、自行式工程机械安其行驶方式的不同可分为〔轮式〕和〔履带式〕。
3、工程机械底盘通常由〔传动系〕、〔行驶系〕、〔转向系〕、〔制动系〕及〔回转支承装置〕〔局部机种有该装置〕等组成。
4、工程机械的维护是以〔检查、紧固、清洁、润滑及调整〕为中心，通过更换〔易损零件〕或局部修理以排除故障及隐患为主要目的的预防性技术措施。
5、工程机械维护一般可分为〔日常维护〕、〔定期维护〕和〔特殊维护〕。
6、现代工程机械修理一般可分为(工程机械大修)、〔总成大修〕和〔零件修理〕等。
工程机械维修的根本方法有〔就机修理法〕和〔总成互换法〕。
7、工程机械的〔动力装置〕和〔驱动轮〕之间的所有传动部件总称为传动系。
8、工程机械传动系按传动装置的构造和工作原理不同，一般可分为〔机械传动〕、〔液力机械传动〕、〔液压传动〕和〔电传动〕4种类型；按行走方式的不同，工程机械可分为〔轮式〕和〔履带式〕2种类型。
9、工程机械〔电传动〕的根本原理是由发动机带动直流发电机，然后用发动机输出的电能驱动装在车轮中的直流电动机使机械行驶。
10、工程机械液力机械式传动系因采用〔液力变矩器〕传动，改善了发动机的输出特性，使工程机械具有自动适应外界荷载的能力。
11、工程机械主离合器一般由〔摩擦副〕、〔压紧与别离构造〕及〔操纵机构〕组成。
12、工程机械主离合器的压紧构造可分为〔压盘〕和〔压紧弹簧〕。
13、弹簧压紧式主离合器平时处于结合状态，故又称为〔常接合式〕离合器。
14、杠杆压紧式离合器既可以稳定地处于结合状态，又可以稳定地处于别离状态，故又称为〔非常接合式〕离合器。
15、常合式主离合器处于结合状态时，别离杠杆内端距别离轴承应保持约3-4mm的间隙，此间隙称为离合器的〔自由行程〕。
16、TY180推土机变速器的便利换档机构是〔液压助力器〕。
《汽车构造》期末考试试卷及答案班级_____________ 姓名____________一、填空题（每空0.5分，共20分）1.现代汽车的类型虽然很多，各类汽车的总体构造有所不同，但它们的基本组成大体都可分为________ 、________、_______ 、_______四个部分。
3.四冲程汽油机在_______、_______、_______和_______内完成一个工作循环。
4.活塞连杆组主要由_______、_______、_______、_______、_______等组成。
5.汽油的使用性能指标主要是_______、_______和_______等。
6.两速式调速器工作的基本原理是利用 _______旋转产生的_______ 与调速弹簧的_______之间的平衡过程来自动控制 _______的位置，达到限制最高转速和稳定最低转速的目的。
7.冷却水的流向与流量主要由_______ 来控制。
8.汽车传动系主要是由_______ 、_______ 、 _______、_______ 等装置组成。
9.万向传动装置一般由 _______、 _______和_______等组成。
10.汽车在行驶过程中，发动机的动力经过离合器、变速器、万向传动装置传至主减速器，主减速器(单级)从动锥齿轮依次将动力经 _______、_______ 、_______ 、_______ ，传给驱动车轮。
11.根据车桥作用的不同，车桥可分为 _______、 _______、 _______、_______ 四种。
12.前轮定位包括 _______、_______ 、_______ 和 _______四个参数。
二、判断题(正确打√、错误打×,每题1分，共10分)( )1. 发动机的风扇与水泵同轴，是由曲轴通过凸轮轴来驱动的。
( )2. 机油细滤器能滤去机油中细小的杂质，所以经细滤器滤后的机油直接流向润滑表面。
机动车检测维修专业技术人员职业资格考试大纲（机动车检测维修工程师）1第一部分总纲为帮助参加机动车检测维修工程师职业水平考试的人员了解、熟悉考试的内容和要求，特作如下说明：一、考试目的为规范机动车检测维修行业发展，提高机动车检测维修专业技术人员素质, 加强机动车检测维修专业技术人才队伍建设，规范机动车检测维修专业技术人员的职业行为，确保机动车检测维修质量和车辆安全运行，人力资源和社会保障部、交通运输部决定对机动车检测维修专业技术人员实行职业水平评价制度，纳入全国专业技术人员职业资格证书制度统一规划。
二、考试性质机动车检测维修专业技术人员职业水平考试是国家设定的专业技术人员职业水平评价考试，考试合格，颁发人力资源和社会保障部统一印制，人力资源和社会保障部、交通运输部共同用印的《中华人民共和国机动车检测维修专业技术人员职业水平证书》，并按有关规定由登记管理机构办理登记手续。
该证书在全国范围有效。
取得动车检测维修工程师职业水平证书的人员，表明其已具备相应专业技术岗位工作水平和能力。
三、考试科目机动车检测维修工程师考试分为3个专业：机动车机电维—2—修技术专业、机动车整形技术专业和机动车检测评估与运用技术专业，各专业的考试均设置3个科目：《机动车检测维修法规与技术》、《机动车检测维修实务》和《机动车检测维修案例分析》。
四、题型考试题型分为判断题、单项选择题、多项选择题、实际操作题、案例分析题。
五、能力要求（一）基本要求1.熟悉国家交通运输方面的法律、法规和与机动车检测维修相关行业管理规定，有较丰富的机动车检测维修专业工作经验；2.具有较强的机动车机械、电器和电子的检测与维修专业技术能力，熟练掌握机动车检测维修操作技术，能够准确判断机动车故障并提出解决方案；3.能够独立处理机动车检测维修过程中较复杂的技术问题，指导机动车检测维修人员工作，具有解决相关技术问题的能力；4.了解国内外机动车检测维修专业的发展趋势，有较强的技术创新能力；5.具有一定的外语水平；—3—6.考试大纲用“掌握”“熟悉”“了解”字样分层次规定了对知识能力的要求，明确了相应考试内容和考试目的。
履带驱动桥行星转向机构的工作原理及分析吴淑霞;张世伟【摘要】目前国内的履带式作业机如东方红履带拖拉机、各种履带式推土机等大部分采用转向离合器作为转向机构.行星转向机构的应用仅见于前苏联履带式拖拉机,该驱动桥具有零件数目少、零件耐磨性高、故障少、对传动系实现一定速比的降速等优点,有不少可取之处,文中针对前苏联ДТ-75 МЛ履带拖拉机对履带驱动桥行星转向机构的工作原理进行了理论分析,为国内行星转向机构履带驱动桥的开发提供一些技术参考.【期刊名称】《机械工程师》【年(卷),期】2012(000)012【总页数】3页(P143-145)【关键词】履带驱动桥;行星转向机构【作者】吴淑霞;张世伟【作者单位】青海第二机床制造有限责任公司,西宁810021;青海第二机床制造有限责任公司,西宁810021【正文语种】中文【中图分类】TH132.41 引言履带驱动桥由中央传动、转向机构、制动器和最终传动四个部件组成，履带式驱动桥的结构型式主要取决于转向机构的结构型式。
履带式作业机械的转向是依靠改变传递给两边履带的扭矩，并使两边履带的运动产生速度差实现的。
也即转向是以切断或减小一边履带的扭矩，并以制动器断续制动这一边的履带来获取所需转向半径的，因而转向时履带式作业机械走的是折线轨迹。
根据这一转向特点，履带式作业机械的转向机构应满足如下一些要求：（1）应保证履带式作业机械能得到与各种转向半径相适应的折线运动轨迹，而不发生转向急动现象；（2）力求有较小的最小转向半径，以提高履带式作业机械的机动性；（3）转向时发动机载荷和直线行驶时发动机载荷比ζ 要小。
同时，转向时的平均速度不应比直线行驶速度有明显下降；（4）在不操纵转向机构时，作业机械具有良好的直线行驶稳定性；（5）操纵省力；（6）转向机构的结构尺寸，应尽量使履带驱动桥有较小的横向外廓尺寸。
以上这些要求的满足程度与转向机构的结构型式有关。
现代履带式作业机械的转向机构，主要有转向离合器、双差速器与行星转向机械三类结构方案。
《汽车底盘构造与维修》习题与答案汽车底盘构造与维修作业一一、填空题（每小题2分，共20分）1、汽车底盘的组成是（）。
2、机械式传动系由（）组成。
3、摩擦式离合器基本由（）四部分组成。
4、汽车行驶系由（）。
5、根据车桥上车轮的作用不同，车桥可分为（）四种。
6、为避免传动系产生共振，缓和冲击，所以在离合器上装有（）。
7、充气轮胎按外胎帘布层结构不同可分为（）。
8、无内胎轮胎的压缩空气是直接充入车轮胎中，其密封性是依靠（）的密切作用来保证的。
9、汽车悬架是连接车桥和车架的弹性传力装置，它主要由（）等组成。
10膜片弹簧本身既起（），又起（）。
二、判断题（每小题2分，共20分）1、（）制动器一般采用盘式和鼓式两种。
2、（）差速器只有在汽车转弯行驶时，才起差速作用。
3、（）为了使转向轻便，转向后车轮能自动回正，车轮前束越大越好。
4、（）主减速器的主、从动圆锥齿轮严重磨损，一般应成对更换。
5、（）无内胎轮胎被穿孔后，其压力会急剧下降6、（）钢板弹簧既有缓冲作用，又有减振和导向作用。
7、（）上海桑塔纳轿车采用的是二轴式变速器。
8、（）变速器的挡位越高，其输出轴的转速越高，而转矩越小。
9、（）传动轴修理后，应进行动平衡试验。
10、（）离合器的摩擦片磨损后，压盘的总压力增加。
三、选择题（每小题2分，共20分）1、普通十字轴万向节等速传动条件是（）。
A．等角速输入 B．α1＝α2C．传动轴两端的万向节叉在同一平面内D．同时具备b、c两条件2、对离合器的要求是（）。
A.接合柔和，分离彻底B.接合柔和，分离柔和C.接合迅速，分离彻底D.接合迅速，分离柔和3、汽车在直线行驶时，差速器中行星齿轮的运动状态是（）。
A.静止不转B.只有公转C.只有自转D.既有公转又有自转4、变速器的( )的作用是固定换挡叉轴，避免叉轴自行移动而脱挡(又称跳挡〉A.互锁装置B.传动装置C.倒挡锁装置D.自锁装置5、外胎结构中，承受负荷并保持轮胎外缘尺寸和形状的是（）。
汽车底盘构造与维修考试试题1.汽车底盘一般由四大系统组成，它们不包括（）。
A 传动系B 行驶系C起动系 D 制动系2.离合器的主动部分不包括（）。
A 飞轮B摩擦片 C 压盘 D 离合器盖3.液压式操纵机构的离合器，当缓慢松其踏板时，离合器便会（）。
A 迅速结合B 紧密结合C逐渐结合 D 以上都不对4.离合器最容易磨损的零件为（）。
A 分离轴承B 从动盘C 压盘D 分离杠杆5.装备手动变速器的汽车，可安装（）来减小换挡所引起的齿轮冲击。
A同步器 B 差速器 C 离合器 D 制动器6.汽车变速器（）装置用于防止驾驶人误挂倒挡。
A 自锁B 互锁C倒挡锁 D 中央锁7.所列四个字母中哪个在自动变速器上表示行驶档（）。
A PB NC RD D8.（）用于控制油路，使自动变速器油只能朝一个方向流动。
A 主调节阀B 手动阀C 换挡阀D单向阀9.为适应传动轴工作时在长度方面的变化通常在传动轴中应采用（）布置。
A伸缩花键 B 万向节叉 C 空心轴管 D 扭转减振器10.全驱动汽车的前后桥为驱动桥，需要在变速器和前后驱动桥加装（）。
A 差速器B 动力分配器C分动器 D 减速器11.主减速器主、从动锥齿轮啮合印痕可通过（）来调整。
A 增减主动锥齿轮前端调整垫片B增减主动锥齿轮后端调整垫片C 增减从动锥齿轮后端调整垫片D 增减从动锥齿轮后端调整垫片12.汽车车架的变形检验，用（）即可进行。
A 拉线和直尺B 直尺C 水平仪D 拉线13.汽车悬架一般都由弹性元件、（）和导向机构三部分组成。
A 离合器B 减速器C减震器 D 差速器14.轮毂轴承螺栓、螺母的拆装适宜选用（）。
A 内六角扳手B 方扳手C 钩型扳手D专用套筒扳手15.减震器工作时阻尼是（）。
A压缩时阻尼小，伸张时阻尼大 B 压缩时阻尼大，伸张时阻尼小C 压缩时和伸张时阻尼一样大D 只要有阻尼即可16.外胎中直接与地面接触的部分是（）。
A胎冠 B 胎肩 C 胎侧 D 胎顶17.能同时实现车轮转向和驱动的车桥称为（）。
