汽车驱动桥原理及结构资料讲解

简述驱动桥的结构及组成驱动桥是汽车、火车、机器人等机械设备中的重要部分，它起到了传递动力的作用。

它是由多个零部件组成的，每个零部件都有着自己的功能。

本文将简述驱动桥的结构及组成，以便读者更好地了解驱动桥的工作原理。

驱动桥的结构驱动桥由两个主要部分组成：驱动轴和差速器。

驱动轴负责把动力从发动机传递到车轮，差速器则负责将动力分配到两个车轮上。

驱动轴驱动轴是将动力从发动机传递到车轮的部分。

它通常由两个轴管和一个万向节组成。

轴管是一根空心的金属管，它连接发动机和车轮。

万向节则是连接轴管的部分，它允许轴管在转动时发生一定的角度变化。

这是因为车轮在行驶过程中会遇到不同的路面，角度变化可以保证驱动轴在转动时不会断裂。

差速器差速器是驱动桥中最重要的部分。

它负责将动力分配到两个车轮上。

差速器有三个主要的零部件：差速器齿轮、差速器齿轮座和侧齿轮。

差速器齿轮位于差速器中心，它连接了两个轴管。

差速器齿轮座是连接差速器齿轮的部分，它允许差速器齿轮在转动时发生一定的角度变化。

侧齿轮则连接车轮。

组成驱动桥由多个零部件组成。

除了驱动轴和差速器之外，还有其他的部分。

下面简要介绍一下这些部分。

1. 轴承轴承是连接驱动轴和车轮的部分。

它可以减少摩擦力，使车轮转动更加流畅。

2. 齿轮齿轮是驱动桥中的重要部分。

它负责将动力从发动机传递到车轮。

齿轮通常由多个齿轮组成，它们可以形成不同的齿轮比。

这样可以调整车辆的速度和扭矩。

3. 轴承座轴承座是连接轴承的部分。

它可以保证轴承不会移动，保证车轮正常运转。

4. 轮毂轮毂是连接车轮的部分。

它可以保证车轮在行驶过程中不会脱落。

5. 制动器制动器是驱动桥中的重要部分。

它可以减缓车辆的速度，保证车辆在行驶过程中的安全。

制动器通常由刹车盘和刹车片组成。

6. 弹簧弹簧是驱动桥中的重要部分。

它可以减少车辆在行驶过程中的震动，保证车辆的平稳性。

7. 振动减震器振动减震器是驱动桥中的重要部分。

它可以减少车辆在行驶过程中的震动，保证车辆的平稳性。

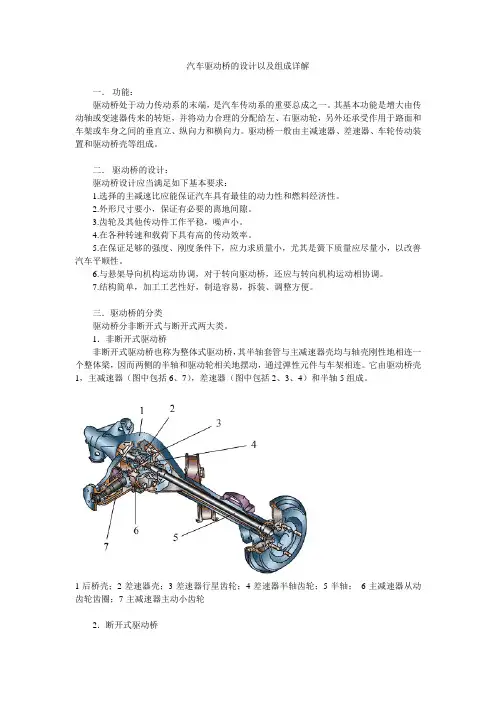

汽车驱动桥的设计以及组成详解一．功能：驱动桥处于动力传动系的末端，是汽车传动系的重要总成之一。

其基本功能是增大由传动轴或变速器传来的转矩，并将动力合理的分配给左、右驱动轮，另外还承受作用于路面和车架或车身之间的垂直立、纵向力和横向力。

驱动桥一般由主减速器、差速器、车轮传动装置和驱动桥壳等组成。

二．驱动桥的设计：驱动桥设计应当满足如下基本要求：1.选择的主减速比应能保证汽车具有最佳的动力性和燃料经济性。

2.外形尺寸要小，保证有必要的离地间隙。

3.齿轮及其他传动件工作平稳，噪声小。

4.在各种转速和载荷下具有高的传动效率。

5.在保证足够的强度、刚度条件下，应力求质量小，尤其是簧下质量应尽量小，以改善汽车平顺性。

6.与悬架导向机构运动协调，对于转向驱动桥，还应与转向机构运动相协调。

7.结构简单，加工工艺性好，制造容易，拆装、调整方便。

三．驱动桥的分类驱动桥分非断开式与断开式两大类。

1．非断开式驱动桥非断开式驱动桥也称为整体式驱动桥，其半轴套管与主减速器壳均与轴壳刚性地相连一个整体梁，因而两侧的半轴和驱动轮相关地摆动，通过弹性元件与车架相连。

它由驱动桥壳1，主减速器（图中包括6、7），差速器（图中包括2、3、4）和半轴5组成。

1-后桥壳；2-差速器壳；3-差速器行星齿轮；4-差速器半轴齿轮；5-半轴；6-主减速器从动齿轮齿圈；7-主减速器主动小齿轮2．断开式驱动桥驱动桥采用独立悬架，即主减速器壳固定在车架上，两侧的半轴和驱动轮能在横向平面相对于车体有相对运动的则称为断开式驱动桥。

1-主减速器；2-半轴；3-弹性元件；4-减振器；5-车轮；6-摆臂；7-摆臂轴为了与独立悬架相配合，将主减速器壳固定在车架（或车身）上，驱动桥壳分段并通过铰链连接，或除主减速器壳外不再有驱动桥壳的其它部分。

为了适应驱动轮独立上下跳动的需要，差速器与车轮之间的半轴各段之间用万向节连接。

四．驱动桥的组成驱动桥主要由主减速器、差速器、半轴和驱动桥壳等组成。

驱动桥工作原理
驱动桥作为电机驱动系统中的核心部件之一，起着承载电机输出扭矩、控制电机转向和速度等重要作用。

本文将从驱动桥的工作原理、组成结构、应用场合等方面逐一进行介绍。

一、驱动桥的工作原理
驱动桥的工作原理主要是根据不同的驱动传动方式，将电机的输出驱动至轮边从而推动车辆运动。

常见的驱动传动方式有前置驱动、后置驱动、四轮驱动等，其中四轮驱动方式常用于越野车、赛车等需求较高的场合。

二、驱动桥的组成结构
驱动桥的主要组成结构包括差速器、行星齿轮传动机构、圆锥齿轮传动机构、万向节等。

差速器是驱动桥的核心部件之一，主要用于调节左右轮边的转速差，避免转向时在不同半径路段上产生抓地力差异的问题。

行星齿轮传动机构则是将电机输出的高速低扭转化为较低的低速高扭，并通过齿轮减速的方式传递至轮边。

圆锥齿轮传动机构则用于实现驱动桥的不同驱动方式，以满足不同车型需求。

万向节则常用于传动轴和驱动轴之间的联接，保证车轮的转向灵活。

三、驱动桥的应用场合
驱动桥的应用场合主要包括高端越野车、赛车、商用车等。

高端越野车需要具有很好的越野性能和通过性，四轮驱动的驱动桥能够满
足其强大的动力需求。

赛车则需要具备更高的速度和操控能力，常选用后置驱动或四轮驱动方式。

商用车作为运输工具，需要具备不同的载重和行驶条件，驱动桥也需要根据其需求做出不同的设计。

综上所述，驱动桥作为电机驱动系统中的重要组成部分，具有广泛的应用前景和发展潜力。

未来随着电动汽车等新能源汽车的发展，驱动桥的技术也将得到进一步的提高和完善。

转向驱动桥的结构特点和工作原理
转向驱动桥，也称为驱动桥，是汽车、卡车和其他车辆上的一个重要组成部分。

它的结构特点和工作原理如下：
结构特点：
1. 驱动桥通常由驱动轴、差速器、齿轮和轴承组成。

驱动轴通过差速器和齿轮与车辆的发动机和变速器相连。

2. 驱动桥通常位于车辆的后部，负责传递发动机的动力到车辆的后轮。

3. 驱动桥通常由坚固的金属材料制成，以承受车辆的重量和扭转力。

工作原理：
1. 当发动机产生动力时，动力通过变速器传递到驱动桥上的齿轮。

2. 驱动桥上的差速器将动力传递到两个后轮上，使车辆得以行驶。

3. 在转弯时，差速器可以使两个后轮以不同的速度旋转，以克服内外轮的旋转半径差异。

另外，一些现代车辆还配备了不同类型的驱动桥，如四轮驱动桥和电动驱动桥，它们在结构和工作原理上有所不同，但整体原理与传统的转向驱动桥相似。

总的来说，转向驱动桥通过传递动力和转向控制，为车辆提供了稳定的动力输出和良好的操控性能。
