气力输送系统的设计原则与程序

气力输送系统的设计要点【摘要】本文简要介绍了气力输送系统的分类和组成，并对气力输送系统设计中存在的一些重要问题进行归纳总结，为以后的工程设计提供参考。

【关键词】气力输送；分类；组成；设计要点0.前言气力输送是借助负压或正压气流通过管道输送粉料的技术。

与其他机械输送方式如斗提、皮带等相比，具有设备简单、布置灵活、占地面积小、操作及维修方便等特点，在钢铁、煤炭、电力、化工、粮食等行业得到广泛应用[1]。

气力输送系统设计的合理与否，对输送效率、运行成本和使用寿命都有重要影响，因此本文对气力输送系统设计中着重考虑的问题进行归纳总结，希望引起工程设计同行的重视，为将来的工程设计提供参考。

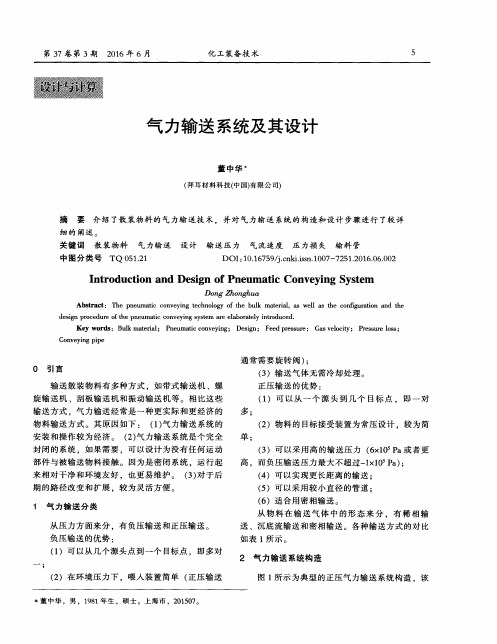

1.气力输送系统1.1气力输送的分类根据输送管中物料的密集程度，气力输送可分为稀相输送和密相输送。

稀相输送的混合比一般为0.1～25，输送气速为18～30m/s，高于浓相输送[2]。

根据输送管中气体的压力大小，气力输送可分为吸送式和压送式。

吸送式的输送管内压力低于大气压，能自吸进料，缺点是必须负压卸料，而且物料输送距离较短；压送式的输送管内压力高于大气压，卸料方便，物料输送距离较长，其缺点是须用给料器将物料送入带压的管道中[3]。

1.2气力输送系统的组成气力输送系统主要包括给料系统、输料系统、集料系统、动力系统和控制系统五大部分。

给料系统的作用是保证粉尘能够连续、均匀地进入输送管中，主要包括粉料缓冲斗、插板阀、旋转给料阀、给料器等。

由于吸送式气力输送的输送管内存在一定负压，能够自吸进料，故其给料器通常采用L型或V型给料器，压送式的给料器较复杂，一般采用船型给料器或仓泵。

输料系统是粉料输送的关键环节，由输送直管、弯管、吸气口、吹扫口等组成，输送管的布置对气力输送系统的压力损失、连续稳定运行有至关重要的影响。

集料系统的作用是使料气分离，并将粉料收集后集中处理，主要包括集料器、卸料阀、粉料储罐等。

集料器即除尘器，烟尘粒径小、混合比大时，应采用二级或以上的除尘设备，一般采用旋风分离器串联布袋除尘器即可满足收尘效率。

气力输送的设计要点气力输送广泛应用于水泥、石化、电力和冶金等行业中粉粒状物料的输送。

由于其具有布置灵活，所占空间小，可避开已有设备和建筑物等优点，因此特别适合于水泥厂的改造和扩建工程。

目前，新型干法水泥厂的生料入窑或入均化库、煤粉入窑或入分解炉大多采用了气力输送系统。

本文通过分析常用气力输送系统的性能特点和选型要求，指出了每种气力输送方法的差异和限制，并对气力输送的系统选择、供料器选择、空压机 风机 选择、经济性分析、物料特性对系统选型影响这五个设计要点进行了总结。

１系统选择１．１正压及负压系统正压系统是工业上最常用的，它适用于文丘里式、螺旋泵和仓式泵等绝大多数供料器。

在管路系统中安装两路阀就能实现多点卸料和喂料。

但多点喂料供料器过多，会造成大量空气泄漏。

特别是旋转叶片供料器，其泄漏量约占空气总供应量的２０％。

目前国内水泥厂输送生料、煤粉及水泥等粉状物料的气力输送系统基本上采用正压系统。

负压系统适宜于从多喂料点输送物料到一个卸料点。

它的优点是通过供料器的空气泄漏和压力降都很小，因而旋转叶片供料器能得到令人满意的使用效果。

该系统在国内常应用于小型散装水泥驳船的卸料。

１．２混合系统混合系统结合了正、负压系统各自的优点，在该系统中，负压部分把物料从多个喂料仓中吸走，而正压部分把物料送入多个卸料仓。

气源靠一台通风机或鼓风机提供。

双级混合系统比普通混合系统能更好地输送物料。

普通混合系统虽对许多车间内部的短距离物料输送较为理想，但由于系统压力小，物料输送量和输送距离均受到限制。

双级混合系统利用中间仓把负压和正压系统分开，并把负压和正压系统所需气源分成两个独立供气装置，这样可以分别选择最佳的真空泵和空压机。

由于存在二个独立系统，故整个系统需要２台料气分离器。

图１为双级混合系统，是一个典型的大中型散装水泥船卸料装置，卸料能力达到１００ｔ／ｈ以上。

它的２台空气动力源中１台可选用液环式真空泵；另１台可选用螺杆式或往复式空压机，在较小系统中则选用罗茨风机。

工程气力输送系统解决方案一、总论工程气力输送系统是一种利用气体流动的动力进行颗粒物料输送的技术。

它具有输送速度快、输送距离远、输送过程无尘污、无污染、可输送高温、多种材料等优点。

气力输送除了有一定的推动能力之外，还具有气体流动特性和固体颗粒物料之间的作用力，使得固体颗粒物料在压缩空气的推动作用下，形成了一种类似流体的输送形式，从而达到了快速输送和不易破碎的目的。

工程气力输送系统适用于各种颗粒物料的输送，包括碳化硅、铝灰、耐火泥、各种耐火材料、矿渣、水泥、石灰、水泥熟料、粉煤灰、砂石等。

气力输送系统可以满足不同工艺条件的输送要求，也可以根据不同物料的性质和输送要求，设计相应的气力输送系统。

本文将从工程气力输送系统的原理、结构设计、技术要求、系统应用等几个方面对工程气力输送系统的解决方案进行介绍。

二、工程气力输送系统的原理工程气力输送系统是通过压缩空气作为动力源进行颗粒物料的输送。

压缩空气在气力输送管道内形成一定的流速和动能，当固体颗粒物料混入气流中时，会受到气流的推动和作用力，形成一种类似流体的输送形式。

气体流速和压差大小直接影响着颗粒物料的输送速度和效果，因此，工程气力输送系统的原理可以归纳为以下几个方面：1. 气流动能作为推动力：通过压缩空气形成的气流动能，可以推动颗粒物料在输送管道内形成一定的流速，从而实现颗粒物料的输送。

2. 气流和固体颗粒的作用力：气流对颗粒物料产生的作用力，除了推动作用之外，还有一部分作用力是气体流动特性和颗粒物料之间的摩阻力和推力。

这种作用力是实现颗粒物料输送的重要条件。

3. 气流和固体颗粒的充填率：气流对颗粒物料的推动作用和填充度直接影响着颗粒物料输送的速度和效果。

4. 输送管道的流速和压差：气流在输送管道内的流速和压差大小，直接影响着颗粒物料的输送速度和效果。

三、工程气力输送系统的结构设计工程气力输送系统包括气力输送设备、输送管道、气动输送阀、阻力器、输送过程监控设备等几个主要部分。

工程气力输送系统方案设计一、引言气力输送系统是一种利用气体流动进行物料输送的技术。

它广泛应用于各种工业场景中，如煤炭、粮食、化工原料等领域。

气力输送系统以其高效、节能、环保等特点，受到了广泛的关注和应用。

本文旨在设计一套完善的工程气力输送系统方案，为相关行业提供优质的输送解决方案。

二、系统组成1.气源及压缩系统气源是气力输送系统的核心组成部分，通常采用风机或压缩机提供气源。

在选择气源设备时，需要考虑输送的物料性质、输送距离、输送流量等因素，以确定合适的气源设备类型和规格。

2.物料收集和输送系统物料收集和输送系统包括物料收集设备、输送管道、输送阀门等组成部分。

物料收集设备通常采用集尘器、集尘罩等设备进行物料的收集和预处理，输送管道则是将物料从收集设备输送到目的地的管道系统。

3.辅助设备辅助设备包括除尘器、隔尘器、压力表、流量表等，这些设备用于确保系统的安全运行和物料的清洁输送。

4.控制系统控制系统是气力输送系统的“大脑”，它通过控制气源设备、输送管道阀门等进行输送流程的控制和调节。

控制系统需要保证输送系统的稳定运行、安全输送。

5.安全保护系统安全保护系统是气力输送系统中不可或缺的组成部分，它包括防火防爆装置、压力保护装置、温度保护装置等，用于确保系统的安全运行和保护人员、设备不受损害。

三、系统设计1.输送距离和输送流量的确定在设计气力输送系统方案时，首先需要确定输送的物料性质、输送距离和输送流量。

根据物料的颗粒大小、密度、流动性等特性，确定输送管道的直径、输送压力等参数。

同时，根据输送的距离和输送流量，选择合适的气源设备和输送管道。

2.输送管道的设计输送管道是气力输送系统中重要的组成部分，它直接影响到输送的效率和能耗。

输送管道的设计需要考虑到物料的流动性、摩擦阻力、气流速度等因素，以确保物料能够顺利输送到目的地。

同时，还需要考虑到管道的材质、防腐蚀、防磨损等问题，以延长管道的使用寿命。

3.气源设备的选择气源设备是输送系统的动力来源，选择合适的气源设备对系统的正常运行至关重要。
