原则工艺流程图

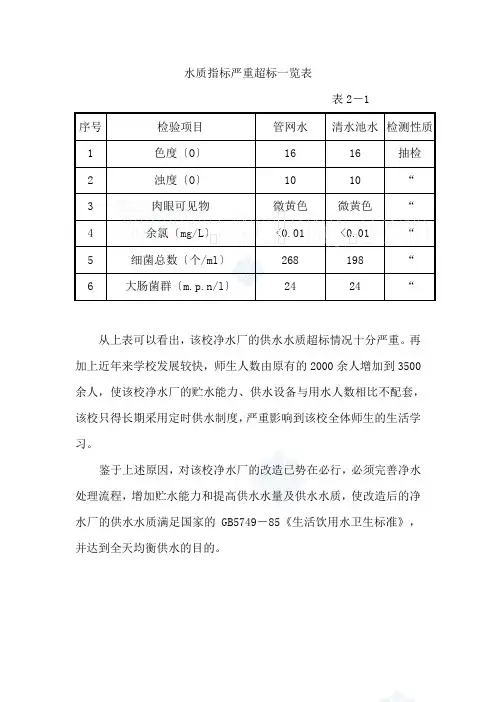

水质指标严重超标一览表表2－1序号检验项目管网水清水池水检测性质1 色度〔O〕16 16 抽检2 浊度〔O〕10 10 “3 肉眼可见物微黄色微黄色“4 余氯〔mg/L〕<0.01 <0.01 “5 细菌总数〔个/ml〕268 198 “6 大肠菌群〔m.p.n/l〕24 24 “从上表可以看出，该校净水厂的供水水质超标情况十分严重。

再加上近年来学校发展较快，师生人数由原有的2000余人增加到3500余人，使该校净水厂的贮水能力、供水设备与用水人数相比不配套，该校只得长期采用定时供水制度，严重影响到该校全体师生的生活学习。

鉴于上述原因，对该校净水厂的改造已势在必行，必须完善净水处理流程，增加贮水能力和提高供水水量及供水水质，使改造后的净水厂的供水水质满足国家的GB5749－85《生活饮用水卫生标准》，并达到全天均衡供水的目的。

第二节改造规模XXX净水厂目前存在的主要问题如下所述：(1)供水水质严重超过国家的GB5749－85《生活饮用水卫生标准》的要求。

(2)供水水量较小，不能满足全校师生的生活用水要求，只能采用定时供水的方式供水。

造成以上问题的主要原因有以下几点：(1)水处理工艺流程不完善。

(2)水处理手段落后。

(3)水处理构筑物过于简易，无法正常运行。

为从根本上解决XXX净水厂存在的问题，根据本室与XXX签订的《技术服务合同》(见附件一)和该校就此工程项目的《委托书》(见附件二)，在本次技术改造中，考虑完善该校净水厂的水处理工艺流程、重新设计和配套水处理构筑物。

其技术改造的具体内容如下：一、按XXX净水厂的供水水质超标情况，重新确定净水厂的水处理工艺流程，增加必要的过滤和消毒设施，以保证供水水质符合GB5749－85《生活饮用水卫生标准》的要求。

二、根据《建筑给水排水设计手册》规定的居住区生活用水定额，四川省属第五分区，最高日用水量为150～200L/人.d，按XXX现有师生人数，考虑到时变化系数以及不可预见的因素，XXX最高时用水量为177 M3 /h，平均时用水量88 M3 /h。

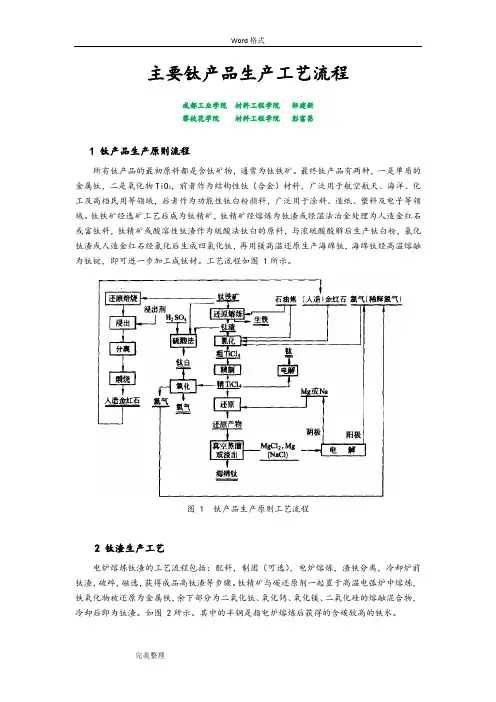

主要钛产品生产工艺流程成都工业学院材料工程学院邹建新攀枝花学院材料工程学院彭富昌1 钛产品生产原则流程所有钛产品的最初原料都是含钛矿物，通常为钛铁矿。

最终钛产品有两种，一是单质的金属钛，二是氧化物TiO2，前者作为结构性钛（合金）材料，广泛用于航空航天、海洋、化工及高档民用等领域，后者作为功能性钛白粉颜料，广泛用于涂料、造纸、塑料及电子等领域。

钛铁矿经选矿工艺后成为钛精矿，钛精矿经熔炼为钛渣或经湿法冶金处理为人造金红石或富钛料，钛精矿或酸溶性钛渣作为硫酸法钛白的原料，与浓硫酸酸解后生产钛白粉，氯化钛渣或人造金红石经氯化后生成四氯化钛，再用镁高温还原生产海绵钛，海绵钛经高温熔融为钛锭，即可进一步加工成钛材。

工艺流程如图 1所示。

图 1 钛产品生产原则工艺流程2 钛渣生产工艺电炉熔炼钛渣的工艺流程包括：配料，制团（可选），电炉熔炼，渣铁分离，冷却炉前钛渣，破碎，磁选，获得成品高钛渣等步骤。

钛精矿与碳还原剂一起置于高温电弧炉中熔炼，铁氧化物被还原为金属铁，余下部分为二氧化钛、氧化钙、氧化镁、二氧化硅的熔融混合物，冷却后即为钛渣。

如图 2所示。

其中的半钢是指电炉熔炼后获得的含碳较高的铁水。

图 2 电炉熔炼钛渣的原则工艺流程3 硫酸法钛白粉的生产工艺钛白生产方法包括如下三种：①硫酸法，可生产金红石型和锐钛型钛白；②氯化法，国内仅中信锦州钛业、云南新立、洛阳万基、漯河兴茂、攀钢在生产或在建，国外55%企业采用，只能生产金红石型钛白；③盐酸法，尚未产业化，新西兰曾进行试生产，国内不少学者也开展过实验研究。

生产钛白的硫酸法与氯化法各有优缺点，业界评价褒贬不一。

硫酸法会产生绿矾和废酸，但可综合利用，氯化法产生的氯化废渣处理难度较大，一般只能深埋，国内攀钢集团已开发了一种可以有效回收利用氯化废渣的专有技术。

硫酸法可生产锐钛型钛白，但氯化法不行。

随着环保成本的增加，硫酸法钛白粉厂只要愿意增大资金投入，其“三废”污染问题是可以得到较好解决的。

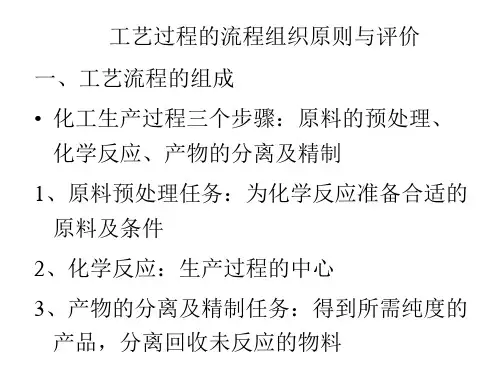

标准工艺流程图标准工艺流程是指在进行生产制造过程中，按照一定的规定和方法进行操作和处理的一套流程。

它是为了提高生产效率、降低成本、提高质量而制定的。

下面是一个标准工艺流程图的示例：一、产品零部件的准备1. 将原材料送入仓库，由质检人员进行质检，判断材料是否合格。

2. 合格的原材料进入生产线进行加工和处理。

加工过程中，要注意保持加工环境的清洁，并使用适当的加工设备和工具。

3. 加工完成后，再次进行质检。

合格的零部件进入下一道工序。

二、产品组装1. 将零部件按照组装顺序放置在工作台上。

2. 操作工人根据产品的组装图纸和工艺指导书进行组装。

3. 组装完成后，检查每个部件的安装是否正确，并进行初步的功能测试。

三、产品调试1. 将组装完成的产品送入调试车间。

2. 调试人员按照产品规格和测试要求进行调试。

调试过程中，要仔细观察产品的性能和功能，并记录相关数据。

3. 完成调试后，将产品送入质检部门进行质检。

四、产品包装1. 将通过质检的产品送入包装车间。

2. 包装工人根据产品的特点和要求，选择合适的包装材料和包装方式，进行包装。

3. 包装完成后，对产品进行终检，并贴上产品标识。

五、产品入库1. 经过质检合格的产品送入成品仓库。

2. 成品仓库管理人员按照先进先出的原则进行入库操作，并记录产品的数量和位置。

3. 对入库产品进行定期的盘点和检查，以保证产品的安全和完整。

六、产品发货1. 根据客户的订单和要求，从成品仓库中调取相应的产品。

2. 将产品送入发货车间，进行货物的分类和打包。

3. 安排合适的运输方式和运输工具，将产品发送给客户。

以上是一个标准的工艺流程图，包括了产品准备、组装、调试、包装、入库和发货这些主要的环节。

在实际生产中，具体的工艺流程可能会因产品类型和生产技术的不同而有所调整。

但无论如何，标准工艺流程的制定和执行，对于提高生产效率、降低成本和提高产品质量都起着非常重要的作用。

PFD是工艺原则流程图，PFD中包括了装置内所有主要设备，物流介质的相态，温度，压力，及各物流相对应得组成百分比。

有些PFD中没有组成。

PID是工艺流程图，是根据PFD进行详细设计的。

包括了做施工图所需的所有管线及连接，公用工程及辅助设备和管线的总的流程图。

PID图图纸规格采用1号图纸规格（594 mm×841 mm），并用多张1号图分开表示。

每张图纸的有关部分均应相互衔接，完善地表示出整个生产过程。

少数物流和控制关系来往密切且内容较多，表示在一张1号图中太挤的情况下，可按图纸延长的标准加长1/4或1/2。

PID图的内容应根据工艺流程图和公用工程流程图的要求，详细地表示装置的全部设备、仪表、管道和其他公用工程设施，具体内容如下：a) 全部设备；b) 全部仪表（包括控制、测量及计算机联结）；c) 所有管道、阀门（低高点放空除外）、安全阀、大小头及部分法兰；d) 公用工程设施、取样点、吹扫接头；e) 工艺、仪表、安装等特殊要求。

PID图中设备画法编号例如E-1由三台换热器并联操作，其编号分别为E-1A，E-1B，E-1C（或E-1A/B/C）；如P-1为两台泵（一台操作，一台备用），其编号为P-1A，P-1B（或P-1A/B）。

用细实线画出装置全部操作和备用的设备，在设备的邻近位置（上下左右均可）注明编号（下画一粗实线）、名称及主体尺寸或主要特性。

编号及名称应与工艺流程图相一致，编号方法与“工艺流程图”2.4.2规定相同。

但同一作用的设备由多台组成（或备用）时，可在编号数字后加A，B，C。

设备的主体尺寸或特性的标注方法按不同外型或特性规定如下：a) 立式圆筒型：内径ID×切线至切线高T/T，mm，b) 卧式圆筒型：内径ID×切线至切线长T/T，mm，c) 长方型：长×宽×高，mm，d) 加热及冷换设备：标注编号、名称及其特性（热负荷、及传热面积）e) 机泵，设备大小可不按比例画，但应尽量有相对大小的概念，有位差要求的设备，应表示其相对高度位置，例如热旁路控制流程中的冷凝器和回流罐。

化工工艺图（工艺安装和指导生产的重要技术文件）工艺流程图（方案流程图和施工流程图）、设备布置图和管路布置图一、方案流程图1方案流程图（流程示意图或流程简图）初步设计阶段示意性的展开图，并加有必要的标注与说明①设备的画法：用细实线画出设备的大致轮廓或示意图，一般不按比例，但应保持它们的相对大小。

②各设备之间的高低位置及设备上重要接管口的位置，应大致符合情况。

③在方案流程图中，同样的设备可只画一套；备用设备可以省略不画。

2工艺流程图的画法①用粗实线画出主要物料的工艺流程线，用箭头标明物料流向，并在流程线的起始和终了位置注明物料的名称、来源或去向。

②如遇流程线之间、或流程线与设备之间发生交错或重叠，而实际并不相连时，应将其中一条断开或曲折绕过，以使各设备间流程线的表达清晰明了、排列整齐。

③在方案流程图中，一般只画出主要工艺流程线，其它辅助流程线不必一一画出。

3位号与名称注写在流程图的上方或下方和靠近设备图形的显著位置列出设备的位号及名称。

或可将设备依次编号，并在图纸空白处按编号顺序集中列出设备名称。

但对于流程简单、设备较少的方案流程图也可以不编号，而将名称直接注写在设备的图形上。

（为了给工艺方案的讨论和施工流程图的设计提供更为详细具体的资料，还常将工艺工艺流程图中关于流量、温度、压力、液面以及成分分析等测量控制点画在方案流程图上，这种图与施工流程图比较接近。

方案流程图的图幅一般不做规定。

图框和标题栏亦可省略。

）二、施工流程图1、（工艺管道及仪表流程图或带控制点管道安装流程图）。

这种流程图应画出所有的生产设备和全部管道。

它是设备布置图和管道布置图的设计依据，并为施工安装、生产操作提供参考。

施工流程图的表达一般应包括以下几项内容：①带设备位号、名称和接管口的各种设备示意图。

②带管道号、规格和阀门等管件以及仪表控制点（测温、测压、测流量、分析点等）的各种管道流程线。

③对阀门等管件和仪表控制点图例符号的说明。
