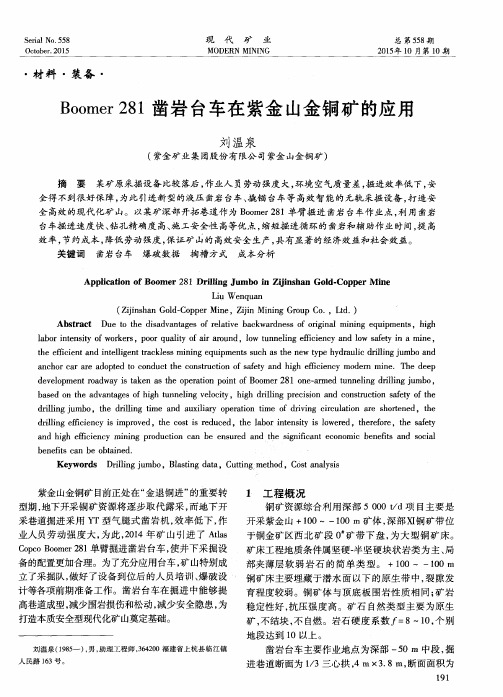

Boomer 281 D16 液压掘进凿岩台车

阿特拉斯液压凿岩台车Boomer281/282型、
Boomer351/353型配套钻具
R38/T38-H35-R32、L=3090mm、3700mm、5525mm的掘进钎杆和
D45mm、48mm的七齿钻头。

目前，国内施工部门在隧道掘进，巷道开拓等方面的掘进凿岩工程中，仍采用轻型凿岩机械为主，但是，在大型电站地下厂房、导流洞开凿、以及大型地下金属矿山大截面巷道掘进工程中，却需要使用全液压凿岩钻车，如
Boomer281/282型、Boomer351/353型等等，这些钻车主要选用
R38/T38-H35-R32、L=3090mm、3700mm、5525mm的掘进钎杆和D45mm、48mm的七齿钎头。

另外，现在国有大型煤炭矿务局所属矿山采用国产液压掘进钻车的数量在不断增加，今后R32-H28-R28、L=2700mm、3100mm、甚至4300mm的钻
车钎杆有可能成为地下煤炭开采巷道掘进的主要凿岩钎具品种之一。

同样，与之配套的D41mm、43mm六齿、七齿螺纹连接球齿钎头的使用量也会上升。

在凿岩钻车用顶锤式钎具中，掘进钎杆的质量要求相对较高一些，因为这种钎杆杆体较细、长度较长、而且钎头端均采用波形螺纹连接，如果对螺纹加工不好与钎头螺纹配合不佳，很容易产生断裂和早期磨损。

BM281凿岩台车液压油冷却系统性能优化崔永峰【摘要】本文对BM281凿岩台车在实际使用过程中,由于环境温度影响造成的液压油温度高问题进行了分析与阐述,通过提高液压油的冷却系统性能,解决了存在的问题,取得了显著的经济效益.【期刊名称】《有色设备》【年(卷),期】2014(000)001【总页数】3页(P61-63)【关键词】凿岩台车;冷却系统;优化【作者】崔永峰【作者单位】山东黄金矿业(莱州)有限公司三山岛金矿,山东莱州261442【正文语种】中文【中图分类】TD421.2瑞典阿特拉斯公司的Rocket Boomer281凿岩台车，是隧道和矿山用全液压凿岩台车，采用液压控制方式，配备DCS18钻进系统、BUT28钻臂和COP1838ME 凿岩机，具有以下特点：(1)BUT28重型钻臂是双三角悬浮支撑的钻臂，能够保证在各个方向上准确的液压平行保持功能；(2)COP1838ME凿岩机带有双缓冲减震系统，确保钻具最佳的使用寿命，压力油膜保护和润滑各结合界面，减少凿岩机内部污染。

(3)采用直控式钻进系统，拥有极佳的自动防卡钎功能RPCF，液压泵组分别用于冲击/定位、回转和缓冲的各泵构成，独立的控制回路，确保最大的功率输出。

(4)BMH2800系列重型铝合金推进梁，具有很高的抗弯、抗扭强度，使用寿命长，推进梁表面覆有不锈钢皮，运动部件间采用聚四氟乙烯耐磨衬垫，耐磨损方便更换。

(5)结实的铰接式重型底盘，四轮驱动，适合在狭窄隧道和矿山巷道中工作。

采用液压动力转向，失效保险制动器，底盘集中润滑系统。

配备四个液压支腿，定位稳固。

Rocket Boomer281凿岩台车外形图见图1。

DCS18是带有可手动控制的直接控制阀的钻孔系统，适用于COP1638及COP1838凿岩机，由液压系统、电气系统、水系统、空气及润滑系统四个子系统构成。

其中液压系统由主工作泵、组合控制阀组、油管、凿岩机、液压油冷却器、过滤器等组成，水系统由过滤器、安全阀、水流量监测器、液压油冷却器、水泵、控制阀、凿岩机机头水套等组成。

Boomer 281 凿岩台车技术操作规程1、只有接受过该设备专业培训并授权获准的操作人员才能上机操作和使用该设备。

2、认真阅读使用说明书，确定该设备仅用于说明书中所描述的用途。

3、操作人员通常要佩戴好安全帽、防护耳罩及眼镜等劳保用品，并且要遵守相应的安全规则。

4、启动前的检查工作：○1开始操作前确保所有控制器、操作杆及停车制动系统工作正常；确定紧急停机按钮功能良好。

○2检查发动机油位、液压油位、润滑油箱ECT油的油位是否处于正常状态。

○3接好电源后检查各指示灯及电压是否处于正常状态。

○4连接好供水设施后打开阀门冲洗过滤器，同时检测水压是否达到规定要求。

○5发现设备出现任何故障和损坏及报警灯亮起，要立即报告，只有在故障排除或损坏修复之后，报警灯熄灭，才能操作和使用设备。

5、行车安全注意事项：○1驱车之前，确保台车附近无人。

○2要将推进梁收到后部运输位置，将凿岩机收到推进梁的后端；同时翻转推进梁，直到推进梁的夹持器轴达到垂直位置。

○3检查沿途有无冒顶、卡帮；有无大石块、大坑；以及电缆、风管、水管是否碍阻。

○4当上坡或下坡时档位开关绝不能置于空档位置，以免台车失去控制，造成飞车事故。

○5离开台车无人看管时，务必实施停车制动。

6、钻进前检查：○1钻机运行之前以及工作过程中，绝对不允许任何人在钻臂下或工作的范围内活动。

○2开始钻进前，整个台车要用四个支脚平衡撑起；使台车轮子自由悬浮，轮轴不承载。

○3在启动液压泵之前，检查控制板上所有控制杆是否处于空档位置。

○4推进器必须牢固地顶住钻进工作面。

○5要用控制阀启动水冲洗，要确保阀门全部打开。

○6把控制杆CIR 向前推，启动回转钻进。

○7把控制杆CIS移动到中立位置来启动慢速冲击，同时把控制杆CIF推向前来推进，使钻机获得低旋转力和低冲击力。

○8当钻机进入岩石中后，把CIS控制杆再向前推，使钻机获得高旋转力和高冲击力。

○9当钻机达到预定孔深时，凿岩机就会自动退回，同时冲击停止。

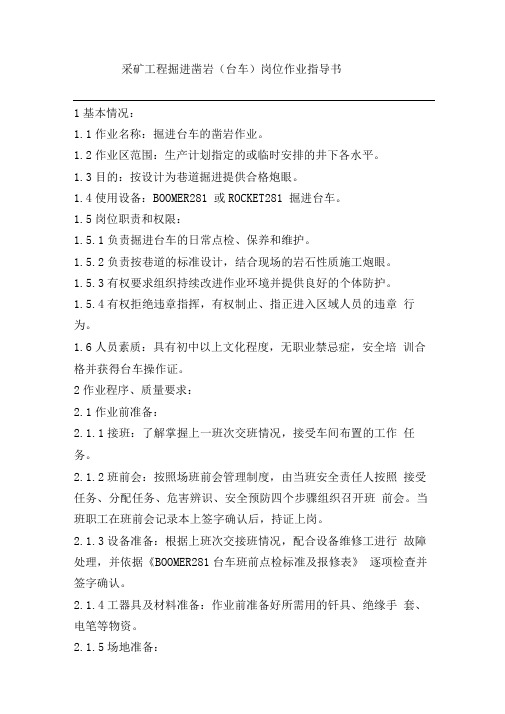

采矿工程掘进凿岩（台车）岗位作业指导书1基本情况：1.1作业名称：掘进台车的凿岩作业。

1.2作业区范围：生产计划指定的或临时安排的井下各水平。

1.3目的：按设计为巷道掘进提供合格炮眼。

1.4使用设备：BOOMER281 或ROCKET281 掘进台车。

1.5岗位职责和权限：1.5.1负责掘进台车的日常点检、保养和维护。

1.5.2负责按巷道的标准设计，结合现场的岩石性质施工炮眼。

1.5.3有权要求组织持续改进作业环境并提供良好的个体防护。

1.5.4有权拒绝违章指挥，有权制止、指正进入区域人员的违章行为。

1.6人员素质：具有初中以上文化程度，无职业禁忌症，安全培训合格并获得台车操作证。

2作业程序、质量要求：2.1作业前准备：2.1.1接班：了解掌握上一班次交班情况，接受车间布置的工作任务。

2.1.2班前会：按照场班前会管理制度，由当班安全责任人按照接受任务、分配任务、危害辨识、安全预防四个步骤组织召开班前会。

当班职工在班前会记录本上签字确认后，持证上岗。

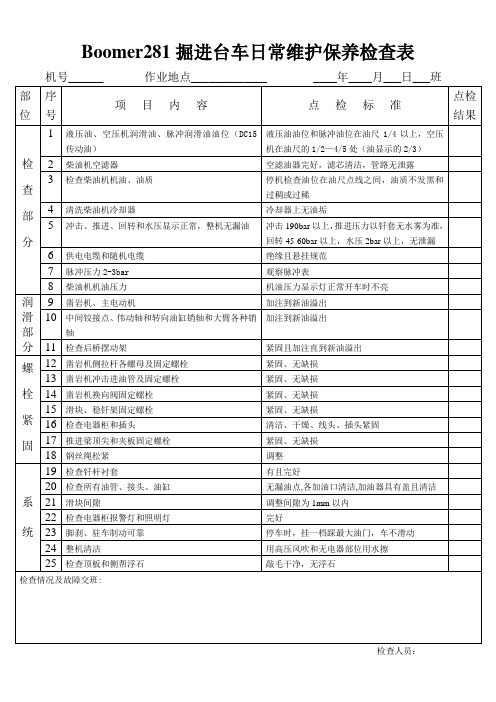

2.1.3设备准备：根据上班次交接班情况，配合设备维修工进行故障处理，并依据《BOOMER281台车班前点检标准及报修表》逐项检查并签字确认。

2.1.4工器具及材料准备：作业前准备好所需用的钎具、绝缘手套、电笔等物资。

2.1.5场地准备：2.1.5.1按照《松石岗位作业指导书》对作业区域内的巷道进行撬查。

2.1.5.2清理台车行驶区域的大块，垫平行驶区域的水坑，积水达20 厘米以上时安装水泵抽水。

2.1.5.3按设备启动、驻车要求将台车行驶至距迎头15 米处，停车。

（遇下向斜坡道掘进准备时，台车在开向迎头前，要将大臂全部回收到底，达到作业点后，先放前千斤顶并全部撑出，后放后千斤顶并只放一半，使台车后胎保持局部着地）2.1.5.4 悬挂电缆，连接电源。

a）戴好帆布手套沿巷道将电缆悬挂在挂钩上；用电笔测试配电柜外壳，确认不漏电后戴绝缘手套将插头插入配电柜插座，放下保护盖，合上开关。

阿特拉斯公司凿岩钻车与液压凿岩机介绍胡铭，董鑫业（中国钢协钎钢钎具协会秘书处，北京100081）摘要：凿岩钻车是随着工业化技术发展而出现的一种自动化程度较高的新型凿岩设备。

近年来，我国基础建设施工部门、大型金属矿山、建筑石料开采场购进国外凿岩钻车的数量在不断增加，设备型号也在不断更新。

本文利用图表形式对瑞典阿特拉斯·科普克（Atlas Copco）公司主要类型的凿岩钻车、液压凿岩机、以及配用钎具产品进行了叙述，可为钎具企业了解钻车性能和配套钎具种类提供参考资料。

关键词：凿岩机械；液压钻车；岩石开采；钎具产品；Atlas Copco中图分类号：TD63+2.9文献标识码：B0前言在二十世纪四十年代后期，随着气动凿岩机械的快速发展，凿岩效率不断提高。

但是，要提高凿岩机械的输出功率，就需要增加活塞直径，凿岩机械的重量也在不断增加，一些凿岩机械完全用人工操纵的方式已经显得力不从心。

在这种情况下，凿岩钻车的设计理念开始形成，将一台或几台大功率的凿岩机械连同自动推进机构一起，安装在特制的钻臂上，再将整个装置配上行走机构，就可实现连续机械化的凿岩作业。

在凿岩钻车应用到凿岩的初期阶段，从凿岩机、控制系统、钻臂转动及推进机构，甚至钻车的行走机构都采用气动源驱动和控制。

这类结构简单，造价低廉的钻车应用到凿岩工程后，不仅减轻凿岩工人的体力劳动，改善了劳动条件，同时与人工操纵的气腿式、手持式凿岩机械相比，凿岩机体积重量的增加也就意味着给设计更大输出冲击功的机械充分的空间。

凿岩机输出功率增加、同一作业面可同时多机化钻凿、钻机在钻车上作业具有很好的稳定性等一系列优点，使得凿岩效率大幅提高，而且进尺速度快，炮孔平直圆整，很快受到工程行业的好评，市场需求量不断上升，也激发了凿岩机械设备制造厂商的研发热情。

二十世纪五十年代中期，凿岩机械制造厂商开始将液压技术应用到钻车的控制系统，除凿岩机冲击系统和转钎系统外，钻臂转动、推进、行走系统都采用了液压控制，使钻车的辅助工作时间大大缩短，生产效率提高。
