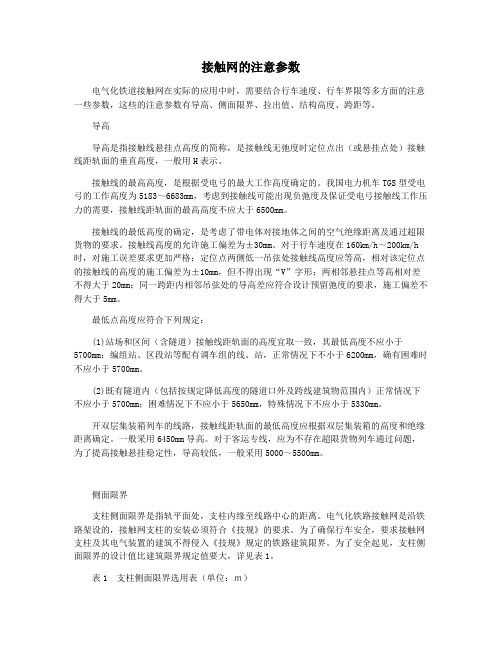

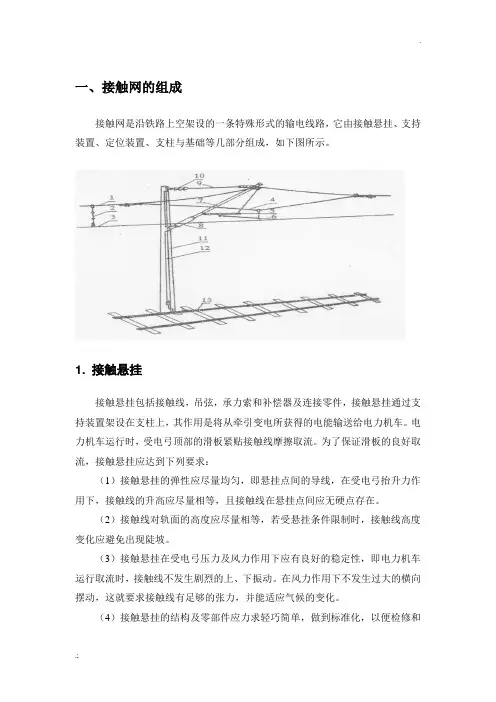

电气化铁道接触网在实际的应用中时，需要结合行车速度、行车界限等多方面的注意一些参数，这些的注意参数有导高、侧面限界、拉出值、结构高度、跨距等。
导高
导高是指接触线悬挂点高度的简称，是接触线无弛度时定位点出（或悬挂点处）接触线距轨面的垂直高度，一般用H 表示。
接触线的最高高度，是根据受电弓的最大工作高度确定的。我国电力机车
TGS型受电弓的工作高度为5183?6683mm考虑到接触线可能出现负弛度及保证受电弓接触线工作压力的需要，接触线距轨面的最高高度不应大于6500mm。
接触线的最低高度的确定，是考虑了带电体对接地体之间的空气绝缘距离及通过超限货物的要求。接触线高度的允许施工偏差为土30mm对于行车速度在160km/h?200km/h 时，对施工误差要求更加严格；定位点两侧低一吊弦处接触线高度应等高，相对该定位点的接触线的高度的施工偏差为土10mm但不得出现
“V'字形；两相邻悬挂点等高相对差不得大于20mm同一跨距内相邻吊弦处的导高差应符合设计预留弛度的要求，施工偏差不得大于5mm。
最低点高度应符合下列规定：
（1）站场和区间（含隧道）接触线距轨面的高度宜取一致，其最低高度不应小于5700mm编组站、区段站等配有调车组的线、站，正常情况下不小于6200mm 确有困难时不应小于5700mm。
（2）既有隧道内（包括按规定降低高度的隧道口外及跨线建筑物范围内）正常情况下不应小于5700mm困难情况下不应小于5650mm特殊情况下不应小于
5330mm。
开双层集装箱列车的线路，接触线距轨面的最低高度应根据双层集装箱的高度和绝缘距离确定。一般采用6450mn导高。对于客运专线，应为不存在超限货物列车通过问题，为了提高接触悬挂稳定性，导高较低，一般采用5000?5500mm。
侧面限界
支柱侧面限界是指轨平面处，支柱内缘至线路中心的距离。电气化铁路接触网是沿铁路架设的，接触网支柱的安装必须符合《技规》的要求。为了确保行车安全，要求接触网支柱及其电气装置的建筑不得侵入《技规》规定的铁路建筑限界。为了安全起见，支柱侧面限界的设计值比建筑限界规定值要大，详见表1。
在直线区段，支柱侧面限界在通过超限货物列车的正线或站线必须大于
2440mm不通行超限货物列车的站线（比如机车走形线）必须大于2150mm 曲线区段，受外轨超高的影响，上述距离应按现行国家标准《便准轨距铁路建筑限界》的规定加宽。
采用大型机械化养护的路基路段，接触网支柱侧面限界应满足大型机械作业的需要；不应小于3000mm
牵出线处支柱侧面限界一般不应小于3500mm困难情况下不应小于3100mm
站场上的软横跨支柱其侧面限界一般为 3.0 m，基本站台上的软横跨柱为5.0m。软横跨支柱的侧面限界较大的原因是为了照顾车站的美观一级客流行人的方便。中间站台上支柱内缘距站台边缘应有不小于1500mm的轻型车通道。
桥墩台上处，支柱内缘至线路中心的距离设置条件受桥墩台的制约，一般按如表2选用。
表2 桥墩台上支柱侧面限界选用表（单位：
同时为了保证电气化区段超限货物运输和行车安全，保证接触网与线路的相对位置，供电会同工务部门在接触网支柱内侧或隧道边墙的一侧划一红横线，红
横线上面标注轨面至接触网接触线的高度即导高，红横线下面标注接触网支柱内侧或隧道边墙至线路中心的距离即侧面限界。红横线的高程是钢轨顶面的设计标高。
此红横线其作用是限制轨面标高和侧面限界不超过规定，是确定轨面、接触
网接触线、隧道边墙及接触网支柱内侧面相对位置的依据。红线一经画好，即为线路和接触网检修时应共同遵守的标准，实际轨面标高与红线高程之差在任何情况下不得大于30mm如需重新划表必须经上级部门批准。
结构高度
链形悬挂的结构高度是指接触网悬挂点处承力索和接触线的铅锤距离，有符号h 表示。
要确定一个技术、经济都合理的结构高度，一般应考虑几个方面的因素：
(1) 最短吊弦长度不要过小，在极限温度时，其顺线路方向于垂直方向的偏移角不超过30°;
(2) 在条件许可时，尽可能减少支柱高度；
(3) 选择适当的悬挂类型，全补偿比半补偿要求较低的结构高度；
(4) 考虑适当的调整范围，如起道的影响；
(5) 便于调整和维修。
设计中所指的结构高度是指接触线无弛度时，在悬挂点处承力索至接触线的垂直距离，一般取1100?1700mm目前多采用1400mm高速电气化铁道中，为了改善定位点接触线弹性，结构高度一般取值较1400mm大。可由(式1)表
示:
H = Fo + C min （式1）
式中h ——结构高度（mm）；
Fo――接触线无弛度时承力索弛度（mr）;
C min ——最短吊弦长度（mm）；
由（式1）可知，结构高度与承力索的弛度有关。在已知Fo 时，就可以确定结构咼度h。最小的结构咼度必须满足最短吊弦（一般不小于500ml）在最咼温度时，其顺线路方向的偏角不超过30°（全补偿链形悬挂不超过20°）。最短吊弦的计算是以选择最长的锚段为依据的，在满足上述条件的情况下，结构咼度的取值以偏大为好。
隧道内的结构高度一般为450?550mm不得低于300mm结构高度过小，会在吊弦处形成硬点，甚至在受电弓通过时，在跨中使接触线与承力索相碰撞。同时，结构咼度偏低，
欲改善悬性工作状态，必然会增加滑动吊弦的使用数量。因此，在条件许可时，增大结构咼度会相应的改善悬挂的运营条件。
说明：表中的H38/8.2+2.6型支柱H表示横腹杆式支柱，分子38表示支柱的标准设计弯矩（KN.m）,分母8.2表示支柱地面以 上的高度（m）,分母2.6表示支柱埋入地下的深度（m）。产品技术条件符合TB/T2286标准。另具有埋深增加0.6m的加长型各种支柱；法兰盘式、浅埋式（埋深1.5m、2.0m）腕臂支柱
说明：1、表中H90 /12 + 3 .5型支柱，H表示横腹杆式支柱，分子90表示支柱的标准设计弯矩（KN^m）分母12表示支柱地面以上的高度（m）,分母3 ? 5表示支柱埋入地下的深度（m）。2、表中H 3 5 0 / 1 5型支柱，H表示横腹杆式 支柱，分子3 5 0表示支柱的标准设计弯矩（KN?m），分母15表示支柱地面以上的高度（m）,此型支柱的基础是现浇混凝土基础，其基础采用地脚螺栓与支柱连接。3、产品技术条件符合TB/T 2 2 8 6标准。4、另具有埋入式、法兰盘式软横跨支柱。 大容量软横跨支柱说明: 本厂生产的150-350kN.m 系列大容量软横跨支柱是钢支柱的替代产品，已在哈大、神朔、朔黄、西康等多条电气化铁道上应用，具有“高强度、低造价、不腐蚀、无维修”的优异性能，深受广大用户欢迎。
说明： 1、本表中所有规格的分子均表示支柱地面处悬挂方向的标准检验弯矩，所有支柱均可作为打拉线下锚柱使用, 与下锚所产生的悬挂方向附加弯矩之和不大于支柱悬挂方向的弯矩标准值。 2、分母为二项者，第一项为地面以上的高度（m）,第二项为1 . 5表示插入杯形基础的深度（m）地下的埋入深度（m）o 3、分母为一项者为带法兰盘支柱，分母表示地面以上高度（m）o 4、可根据用户需要生产4 0 0系列预应力管桩。 5、可根据用户需要生产杯形基础埋深为1 . 5 m或者直埋式，埋深为3m,柱长最长为14m，以0 支柱。 6、产品技术条件符合TB/T 2 2 8 7标准但悬挂方向的弯矩 ，第二项为3表示直接埋入.5 m为模数递减的其他柱长的
