DJJ-8型接触网激光参数检测仪使用方法
1、准备工作
（1）仪器放置标准
将测量架放置于待测目标下方的轨道面上，拨动测量架右端的轨距手柄，使测量架两端的固定测脚和活动测脚都紧靠钢轨内沿。保持测量架与轨道基本垂直。将主机放置于测量架的定位盘上，并使旋紧旋钮处于旋紧状态。
（2）开机
打开电源开关后，按下键盘上“启动”按钮，显示屏出现“请向右旋转主机”，根据提示用手轻轻旋转主机头(禁止快速旋转)，直至显示屏上出现视频图像，即表示仪器进入正常测量状态，可以开始测量。
（3）瞄准
仪器的显示屏中央有白色十字丝，通过前后挪动测量架和旋转主机头，使十字丝中心与待测目标完全重合。
瞄准时，可先用手转动主机头进行粗调，然后根据需要可旋转微调旋钮进行微调，直到对准目标。在光线较弱的情况下也可以按“长光”键打开长光[注]用眼睛观察红色激光点辅助瞄准。
（4）、测量
在正常测量状态下，瞄准目标后即可按下相应功能键进行测量，并显示测量结果。如果没有瞄准目标则提示“进入盲区或未对准目标请重新测量”。
2、参数测量
（1）、标准模式：导高、拉出值、轨距、超高
将仪器按“仪器放置标准”放置；
正常测量状态下瞄准目标后，按下“测量”键，即可显示结果（示例如下）:
注：拉出值拉向仪器左侧为“+”，拉向右侧为“-”；以仪器右侧超高为“+”，右侧偏低为“-”。
（2）、红线标高、侧面限界测量
将仪器按“仪器放置标准”放置；
正常测量状态下瞄准支柱上的红线（没标注红线时瞄准目测近似点即可）。
按下 “红线”键，即可显示结果（示例如下）:
注：红线高于实际轨面为“+”。
（3）、 500mm 处高差测量
将仪器按“仪器放置标准”放置于“500mm 处”下方的任意一对钢轨上。
正常测量状态下按下 “500mm ”键，进入500mm 出高差测量模式。
仪器提示“请测量第一点”，瞄准第一条接触线后按下“测量”键。
仪器提示“请测量第二点”，瞄准第二条接触线，按下“测量”键，即可显示结果（示例如下）:
如果显示屏显示的线距数值接近500mm 时按“确认”键完成测量。
如果显示屏显示的线距数值与500mm 差别较大时，请不要按“确认”！按下“长光”键。
将测量架向前或向后挪动（必须保证有一定的距离，使线距有大于100mm 的变化量）按“测量”键，并重复第三、四步骤。
按下“确认”后仪器自动换算出“500mm 处”高差结果。此时的高度1为换算后的500mm 处第一条接触线的导高。
(4)、承力索、接触线高差测量
将仪器按“仪器放置标准”放置；
正常测量状态下按下键盘上“承力索”键。
仪器提示“请测量第一点”，瞄准承力索后按下“测量”键。
仪器提示“请测量第二点”，瞄准接触线，按下“测量”键。
按下“确认”键，即可显示结果（示例如下）:
(5)、自由测量
将仪器按“仪器放置标准”放置；
在正常测量模式按下“自由测”键即可显示结果（示例如下）:
距离测量
水平距：31786.6mm
垂直距：28897.3mm
说明：
自由测量模式是以水平面为基准（而非钢轨面），测量目标点的水平距离和垂直距离（而非导高和拉出值）。
在此测量模式下，待测点必须高出主机头激光发射点，否则可能出错。
(6)、非支测量
将仪器按“仪器放置标准”放置；
正常测量状态下按下键盘上“非支”键；
仪器提示“请先测量工作支”，瞄准工作支后，按下“测量”键；
仪器提示“请测量非支”，瞄准非支后，按下“测量”键；
按下“确认”键即可显示结果（示例如下）:
非支抬高：-0010.0mm
非支偏离：0030.0mm
工支导高：60000.0mm
工支拉出：-0300.0mm
(7)、定位器坡度测量
将仪器按“仪器放置标准”放置；
正常测量状态下，按下“定位器”键。
仪器提示“请测量第一点”，瞄准定位器的近端即线夹点位置，按下“测量”键。
仪器提示“请测量第二点”，瞄准定位器的远端即定位环位置；按下“测量”键。
按“确认”键，即可显示结果（示例如下）:
定位器坡度：1：10.0
高差：0300.0m m
(8)、支柱跨距测量
将仪器放置在两支柱中间位置（可以不用测量架），确保仪器在两支柱的连线上，即
仪器发出的激；
正常测量状态下，按下“跨距”键。
仪器提示“请测量第一个支柱”，瞄准第一个支柱后按“测量”键。
仪器提示“请测量第二个支柱”，旋转主机瞄准第二个支柱后按“测量”键。
按“确认”键，即可显示结果（示例如下）:
支柱跨距：045.326 m
(9)、线岔中心测量
将仪器按“仪器放置标准”放置在其中任意一对钢轨上；
瞄准岔心后，按下“岔心”键，仪器提示“请输入内轨距”；
根据测量架上的内轨距刻度尺，正确输入内轨距，按“确认”键；
按“测量”键，即可显示结果。示例如下：
线岔中心
导高： 6225.0mm
偏离值： +010.0mm
内轨距： 0780.0mm
注意：测量架固定测脚应卡在左侧内轨内沿，以保证内轨距刻度尺能正确读出内轨距。
(10)、支柱垂直度测量
将仪器按“仪器放置标准”放置；
按下“菜单”键，再按下“岔心”键，进入支柱垂直度测量模式；
仪器提示“请测量第一点”，瞄准支柱的高端按下“测量”键；
仪器提示“请测量第二点”，瞄准支柱的低端按下“测量”键；
按“确认”，即可显示结果。示例如下：
支柱垂直度：0003.9‰
(11)、隧道号输入
隧道测量开始前，在正常测量状态下，按后，显示屏上显示：
请输入隧道号：000
输入代号后，按“确认”键后进入隧道测量状态；
隧道测量结束后，再次按下，返回正常测量状态；
(12)、数据保存
在任何一个参数测量完成后都可以进行数据保存，保存的数据为当前杆号下的已测量参数，这组参数包括：杆号、导高、拉出值、轨距、超高、线岔中心导高、线岔中心偏离值、定位器坡度、定位器高差、红线标高、侧面限界、非支抬高、非支间距、工作支导高、工作支拉出值、500毫米处高差、承力索高差、自由测量水平距、自由测量垂直距离、支柱跨距、支柱垂直度等。
保存时，先按下“保存”键，显示屏提示“请输入杆号”，输入杆号后按下“确认”键。
在同一杆号下，可以逐个测量完成后按一次保存。

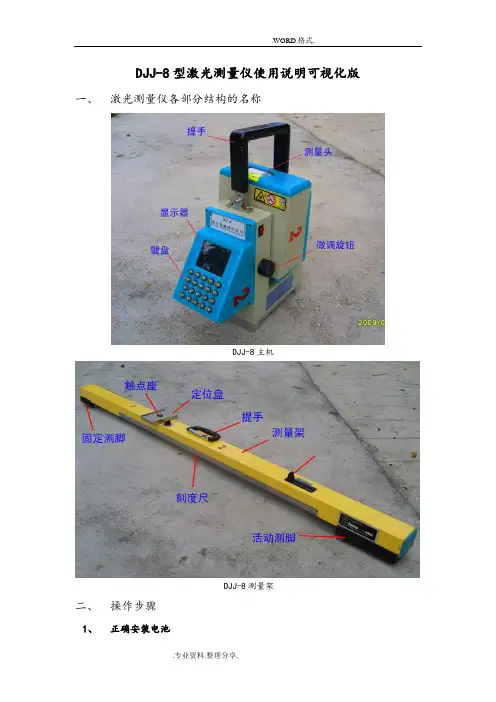

DJJ-8型激光测量仪使用说明可视化版一、激光测量仪各部分结构的名称 DJJ-8主机 DJJ-8测量架 二、操作步骤 1、正确安装电池
