化工生产工艺流程图、单位制在化学工程问题中，常常碰到一些很复杂的生产过程。
例如氨碱法制纯碱，从饱和食盐水氨化、碳酸化开始，经过过滤、煅烧、洗涤，滤液经蒸氨解吸、循环使用等一系列过程。
当描述这样一个复杂过程时，必须用简便的方法来组织给定的技术资料，列出已知和未知的条件，最好的方法是将该过程描绘一成个流程图。
化学工业中使用的流程图，一般有表示产品流向的工艺流程图和工厂建设中实际使用的施工流程图。
后者根据施工的要求，尚可细分为配管图、仪表自控图、电工配线图、公用工程流程图等。
工艺流程（又称生产流程或工业流程）图，是指从原料开始到最终产品所经过的生产步骤，把各步骤所用的设备，按其几何形状以一定的比例画出，设备之间按其相对位置及其相互关系衔接起来，象这样一种表示整个生产过程全貌的图就称为生产工艺流程图，简称生产流程。
生产工艺流程反映出工厂或车间的实际情况，即把设计的各个主要设备以及同时计算出的物料平衡、热量平衡一起写在流程图上。
但在教科书中的生产流程则多为原则的示意流程。
生产工艺示意流程，它只是定性的描绘出由原料变化为成品所经过的化工过程及设备的主要路线，其设备只按大致的几何形状画出，甚至用方框图表示也可，设备之间的相对位置也不要求准确。
用方框图进行各种衡算，既简单、显目，也很方便。
如本章前几节就多次用过。
工艺流程图中所表示的主要设备包括反应器、塔器、热交换器、加热炉、过滤机、离心分离机、干燥器、压缩机、泵等单元操作使用的全部与罐类。
这些设备的几何形状，在化学工业界已被公认为标准的主要设备符号，将在以后的课程中逐步介绍。
工艺流程图的实例，可参见课本p280图9-25。
关于单位制，本课程一律采用国际单位制，即SI制。
在本书中出现其它单位制的时候，将给出其与SI制的换算关系。
在例题或习题中如果碰到，则应将其换算成SI制。
否则，因单位制不统一而造成计算的结果与准确值相差甚远。

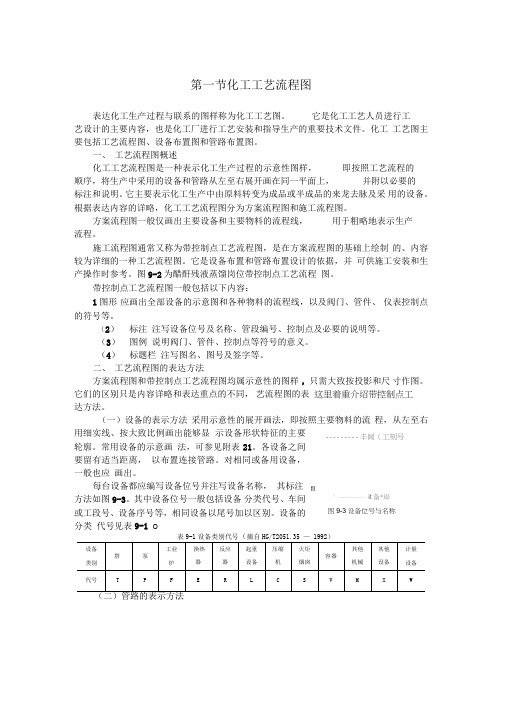

第一节化工工艺流程图表达化工生产过程与联系的图样称为化工工艺图。
它是化工工艺人员进行工 艺设计的主要内容，也是化工厂进行工艺安装和指导生产的重要技术文件。
化工 工艺图主要包括工艺流程图、设备布置图和管路布置图。
一、 工艺流程图概述化工工艺流程图是一种表示化工生产过程的示意性图样， 即按照工艺流程的 顺序，将生产中采用的设备和管路从左至右展开画在同一平面上， 并附以必要的 标注和说明。
它主要表示化工生产中由原料转变为成品或半成品的来龙去脉及采 用的设备。
根据表达内容的详略，化工工艺流程图分为方案流程图和施工流程图。
方案流程图一般仅画出主要设备和主要物料的流程线， 用于粗略地表示生产 流程。
施工流程图通常又称为带控制点工艺流程图，是在方案流程图的基础上绘制 的、内容较为详细的一种工艺流程图。
它是设备布置和管路布置设计的依据，并 可供施工安装和生产操作时参考。
图9-2为醋酐残液蒸馏岗位带控制点工艺流程 图。
带控制点工艺流程图一般包括以下内容：1图形 应画出全部设备的示意图和各种物料的流程线，以及阀门、管件、 仪表控制点的符号等。
（2） 标注 注写设备位号及名称、管段编号、控制点及必要的说明等。
（3） 图例 说明阀门、管件、控制点等符号的意义。
（4） 标题栏 注写图名、图号及签字等。
二、 工艺流程图的表达方法方案流程图和带控制点工艺流程图均属示意性的图样 ，只需大致按投影和尺 寸作图。
它们的区别只是内容详略和表达重点的不同， 艺流程图的表达方法。
（一）设备的表示方法 采用示意性的展开画法，即按照主要物料的流 程，从左至右用细实线、按大致比例画出能够显 示设备形状特征的主要轮廓。
常用设备的示意画 法，可参见附表21。
各设备之间要留有适当距离， 以布置连接管路。
对相同或备用设备，一般也应 画出。
每台设备都应编写设备位号并注写设备名称， 其标注方法如图9-3。
其中设备位号一般包括设备 分类代号、车间或工段号、设备序号等，相同设备以尾号加以区别。
