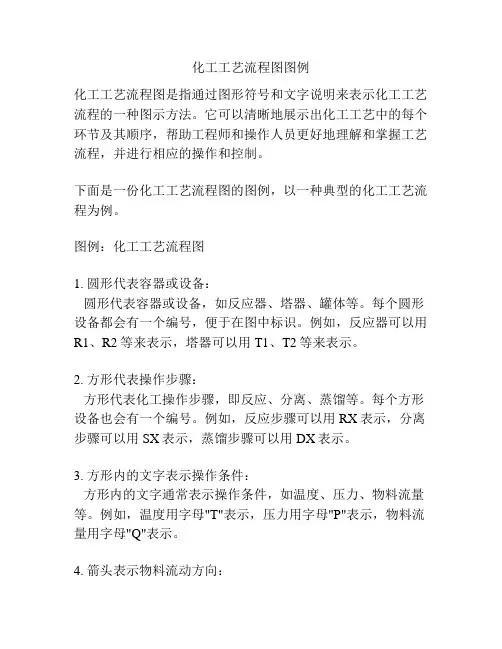

化工工艺流程图图例

化工工艺流程图图例化工工艺流程图是指通过图形符号和文字说明来表示化工工艺流程的一种图示方法。

它可以清晰地展示出化工工艺中的每个环节及其顺序，帮助工程师和操作人员更好地理解和掌握工艺流程，并进行相应的操作和控制。

下面是一份化工工艺流程图的图例，以一种典型的化工工艺流程为例。

图例：化工工艺流程图1. 圆形代表容器或设备：圆形代表容器或设备，如反应器、塔器、罐体等。

每个圆形设备都会有一个编号，便于在图中标识。

例如，反应器可以用R1、R2等来表示，塔器可以用T1、T2等来表示。

2. 方形代表操作步骤：方形代表化工操作步骤，即反应、分离、蒸馏等。

每个方形设备也会有一个编号。

例如，反应步骤可以用RX表示，分离步骤可以用SX表示，蒸馏步骤可以用DX表示。

3. 方形内的文字表示操作条件：方形内的文字通常表示操作条件，如温度、压力、物料流量等。

例如，温度用字母"T"表示，压力用字母"P"表示，物料流量用字母"Q"表示。

4. 箭头表示物料流动方向：箭头表示物料在工艺流程中的流动方向，从一个设备流向另一个设备。

箭头上的数字表示具体的物料流量。

箭头的粗细和箭头的末端形状也可以表示物料的流速或性质。

5. 连接线和连接点：连接线将设备和操作步骤连接在一起，流程图中的连接线通常是直线或曲线。

设备和操作步骤之间的连接点通常是圆圈，用于标识连接的具体位置。

连接线和连接点的位置可以表示物料流动的路径和方向。

通过化工工艺流程图，我们可以清楚地了解化工工艺中每一个步骤和设备之间的关系和作用。

工程师和操作人员可以根据工艺流程图来进行相应的操作和控制，确保工艺的顺利进行。

总结起来，化工工艺流程图的图例主要包括容器和设备的表示、操作步骤的表示、操作条件的表示、物料流动方向的表示，以及连接线和连接点的表示。

这些图例的使用可以使化工工艺流程图更加清晰和易于理解。

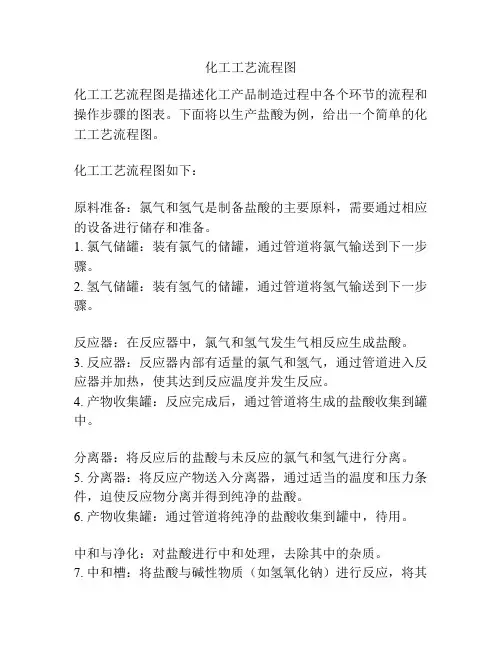

化工工艺流程图化工工艺流程图是描述化工产品制造过程中各个环节的流程和操作步骤的图表。

下面将以生产盐酸为例，给出一个简单的化工工艺流程图。

化工工艺流程图如下：原料准备：氯气和氢气是制备盐酸的主要原料，需要通过相应的设备进行储存和准备。

1. 氯气储罐：装有氯气的储罐，通过管道将氯气输送到下一步骤。

2. 氢气储罐：装有氢气的储罐，通过管道将氢气输送到下一步骤。

反应器：在反应器中，氯气和氢气发生气相反应生成盐酸。

3. 反应器：反应器内部有适量的氯气和氢气，通过管道进入反应器并加热，使其达到反应温度并发生反应。

4. 产物收集罐：反应完成后，通过管道将生成的盐酸收集到罐中。

分离器：将反应后的盐酸与未反应的氯气和氢气进行分离。

5. 分离器：将反应产物送入分离器，通过适当的温度和压力条件，迫使反应物分离并得到纯净的盐酸。

6. 产物收集罐：通过管道将纯净的盐酸收集到罐中，待用。

中和与净化：对盐酸进行中和处理，去除其中的杂质。

7. 中和槽：将盐酸与碱性物质（如氢氧化钠）进行反应，将其中和成为盐水和水。

8. 过滤器：通过过滤器将中和后的盐水和水进行分离，除去其中的固体杂质。

浓缩与储存：对中和后的盐水进行蒸发浓缩，并进行储存。

9. 浓缩器：将中和后的盐水通过热力或真空条件下蒸发浓缩，得到浓盐水。

10. 产品储罐：将浓盐水储存在储罐中，以备后续分装或出售。

以上就是生产盐酸的简化工艺流程图。

在实际生产中，还可能涉及到其他的环节，如废物处理、回收利用等，这里未能详细描述。

化工工艺流程图是化工工艺设计和操作的重要参考，它可以帮助人们更好地了解产品的制造过程，优化工艺流程，提高生产效率和产品质量。

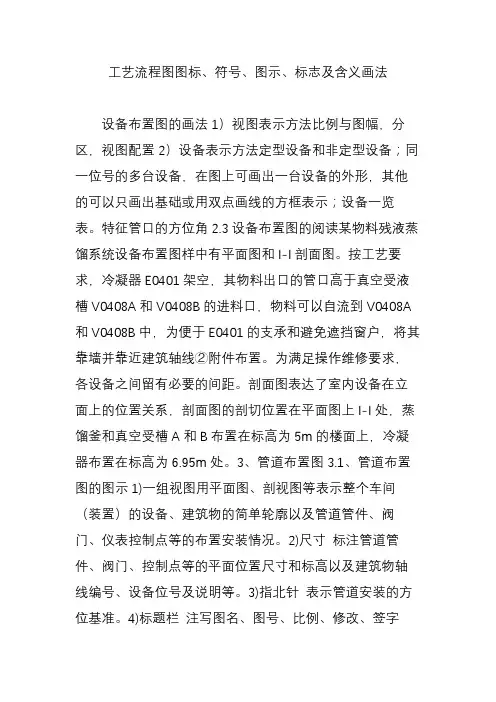

工艺流程图图标、符号、图示、标志及含义画法设备布置图的画法1）视图表示方法比例与图幅，分区，视图配置2）设备表示方法定型设备和非定型设备；同一位号的多台设备，在图上可画出一台设备的外形，其他的可以只画出基础或用双点画线的方框表示；设备一览表。

特征管口的方位角2.3设备布置图的阅读某物料残液蒸馏系统设备布置图样中有平面图和I-I剖面图。

按工艺要求，冷凝器E0401架空，其物料出口的管口高于真空受液槽V0408A和V0408B的进料口，物料可以自流到V0408A 和V0408B中，为便于E0401的支承和避免遮挡窗户，将其靠墙并靠近建筑轴线②附件布置。

为满足操作维修要求，各设备之间留有必要的间距。

剖面图表达了室内设备在立面上的位置关系，剖面图的剖切位置在平面图上I-I处，蒸馏釜和真空受槽A和B布置在标高为5m的楼面上，冷凝器布置在标高为6.95m处。

3、管道布置图3.1、管道布置图的图示1)一组视图用平面图、剖视图等表示整个车间（装置）的设备、建筑物的简单轮廓以及管道管件、阀门、仪表控制点等的布置安装情况。

2)尺寸标注管道管件、阀门、控制点等的平面位置尺寸和标高以及建筑物轴线编号、设备位号及说明等。

3)指北针表示管道安装的方位基准。

4)标题栏注写图名、图号、比例、修改、签字等。

5)管口表在图纸右上角，列出与所有设备管口有关内容的管口表。

3.2、管道的图示方法1)管道视图的配置与画法管道视图的配置2)管道视图的画法a.设备的画法b.管道的画法管道的画法替换高清大图管道的连接画法管道用三通的表示法各种管道的画法c.管道附件的画法示例：根据图（a）所示管道（装有阀门）轴测图画出其平面图和立面图。

分析：该段管道有两部分，主管道的走向为自下向上一向后一向左一向上一向后；支管向左。

管道上有四个截止阀，上部两个阀的手轮朝上（阀门与管道为法兰连接），中间一个阀的手轮朝右（阀门与管道为螺纹连接），下部一个阀的手轮朝前（阀门与管道为法兰连接）。
