化工工艺流程图 图例说明

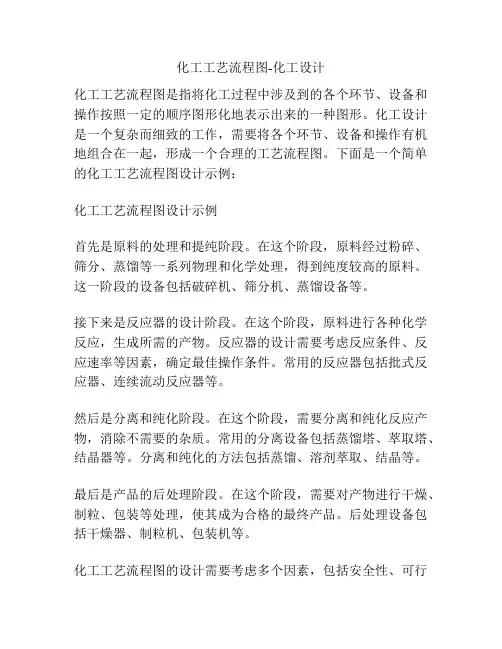

化工工艺流程图-化工设计
化工工艺流程图是指将化工过程中涉及到的各个环节、设备和操作按照一定的顺序图形化地表示出来的一种图形。

化工设计是一个复杂而细致的工作，需要将各个环节、设备和操作有机地组合在一起，形成一个合理的工艺流程图。

下面是一个简单的化工工艺流程图设计示例：
化工工艺流程图设计示例
首先是原料的处理和提纯阶段。

在这个阶段，原料经过粉碎、筛分、蒸馏等一系列物理和化学处理，得到纯度较高的原料。

这一阶段的设备包括破碎机、筛分机、蒸馏设备等。

接下来是反应器的设计阶段。

在这个阶段，原料进行各种化学反应，生成所需的产物。

反应器的设计需要考虑反应条件、反应速率等因素，确定最佳操作条件。

常用的反应器包括批式反应器、连续流动反应器等。

然后是分离和纯化阶段。

在这个阶段，需要分离和纯化反应产物，消除不需要的杂质。

常用的分离设备包括蒸馏塔、萃取塔、结晶器等。

分离和纯化的方法包括蒸馏、溶剂萃取、结晶等。

最后是产品的后处理阶段。

在这个阶段，需要对产物进行干燥、制粒、包装等处理，使其成为合格的最终产品。

后处理设备包括干燥器、制粒机、包装机等。

化工工艺流程图的设计需要考虑多个因素，包括安全性、可行
性、经济性等。

例如，需要考虑设备的材料选择、操作条件的设定、工艺流程的优化等，以确保整个流程的安全、高效和经济。

总之，化工工艺流程图是化工设计中非常重要的一环，它可以清晰地描述整个化工过程中涉及到的各个环节、设备和操作。

通过对化工工艺流程图的设计，可以优化工艺流程，提高生产效率和产品质量。

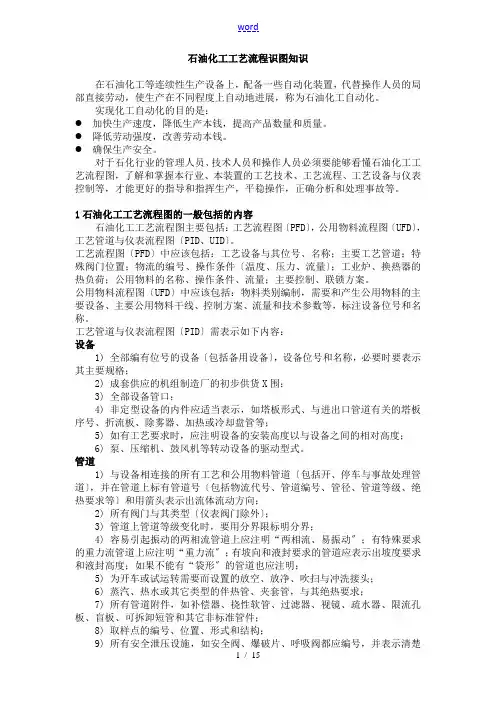

石油化工工艺流程识图知识在石油化工等连续性生产设备上，配备一些自动化装置，代替操作人员的局部直接劳动，使生产在不同程度上自动地进展，称为石油化工自动化。

实现化工自动化的目的是：●加快生产速度，降低生产本钱，提高产品数量和质量。

●降低劳动强度，改善劳动本钱。

●确保生产安全。

对于石化行业的管理人员、技术人员和操作人员必须要能够看懂石油化工工艺流程图，了解和掌握本行业、本装置的工艺技术、工艺流程、工艺设备与仪表控制等，才能更好的指导和指挥生产，平稳操作，正确分析和处理事故等。

1石油化工工艺流程图的一般包括的内容石油化工工艺流程图主要包括：工艺流程图〔PFD〕，公用物料流程图〔UFD〕，工艺管道与仪表流程图〔PID、UID〕。

工艺流程图〔PFD〕中应该包括：工艺设备与其位号、名称；主要工艺管道；特殊阀门位置；物流的编号、操作条件〔温度、压力、流量〕；工业炉、换热器的热负荷；公用物料的名称、操作条件、流量；主要控制、联锁方案。

公用物料流程图〔UFD〕中应该包括：物料类别编制，需要和产生公用物料的主要设备、主要公用物料干线、控制方案、流量和技术参数等，标注设备位号和名称。

工艺管道与仪表流程图〔PID〕需表示如下内容：设备1) 全部编有位号的设备〔包括备用设备〕，设备位号和名称，必要时要表示其主要规格；2) 成套供应的机组制造厂的初步供货X围；3) 全部设备管口；4) 非定型设备的内件应适当表示，如塔板形式、与进出口管道有关的塔板序号、折流板、除雾器、加热或冷却盘管等；5) 如有工艺要求时，应注明设备的安装高度以与设备之间的相对高度；6) 泵、压缩机、鼓风机等转动设备的驱动型式。

管道1) 与设备相连接的所有工艺和公用物料管道〔包括开、停车与事故处理管道〕，并在管道上标有管道号〔包括物流代号、管道编号、管径、管道等级、绝热要求等〕和用箭头表示出流体流动方向；2) 所有阀门与其类型〔仪表阀门除外〕；3) 管道上管道等级变化时，要用分界限标明分界；4) 容易引起振动的两相流管道上应注明“两相流、易振动〞；有特殊要求的重力流管道上应注明“重力流〞；有坡向和液封要求的管道应表示出坡度要求和液封高度；如果不能有“袋形〞的管道也应注明；5) 为开车或试运转需要而设置的放空、放净、吹扫与冲洗接头；6) 蒸汽、热水或其它类型的伴热管、夹套管，与其绝热要求；7) 所有管道附件，如补偿器、挠性软管、过滤器、视镜、疏水器、限流孔板、盲板、可拆卸短管和其它非标准管件；8) 取样点的编号、位置、形式和结构；9) 所有安全泄压设施，如安全阀、爆破片、呼吸阀都应编号，并表示清楚设计要求；10) 异径管需注明其形式与规格；对改、扩建装置，应表示与已有设备或管道的连接点。

化工工艺流程图制图标准CAD制图标准基本要求主要是图纸、比例、字体和图线的选用。

1、图样幅画：又称图纸幅画，在计算机进行绘图时，应该配置相应的图样幅画、标题栏、代号栏、附加栏等内容，装配图或安装图上一般应配备明细表内容，工艺流程图上应配备图例等内容。

GB/T 14689-93《技术制图图样幅画格式》中已对图样幅画与格式做了详细的规定。

在用计算机绘图时，根据实际需要，图样幅画还可以设置以下内容：（1）方向符号：用来确定CAD图样的视图方向。

（2）剪切符号：用于对CAD图样的裁剪定位。

（3）米制参考分度：用于对图样比例尺寸提供参考。

（4）对中符号：用于对CAD图样的方位起到对中作用。

对于复杂的CAD装配图在标准中一般要求设置图符分区，图符分区主要用于对图纸存放的图形、尺寸、结构、说明等内容起到查找、定位方便的作用。

同时规定在CAD绘图中对图纸有加长加宽要求时，应按基本幅面的短边（B）成整数倍增加。

2、比例：CAD图样中所采用的比例应该符合国家标准GB/T 14609-93《技术制图比例》的有关规定，具体见表2-2.必要时候也可以选择表2-3中的比例。

3、字体：CAD制图的字体应该按《技术制图字体》GB/T 14691-93的有关规定，做到字体端正、比画清楚、排列蒸汽、间隔均匀，并要求采用长仿宋矢量字体。

代号、符号要符合有关标准规定。

（1）字一般要以斜体输出。

（2）小数点输出时，应占一个字位，并位于中间靠下处。

（3）字母一般也要斜体输出。

（4）汉子输出时一般采用正体，并采用国家正是公布的简化汉字方案。

（5）标点符号应按照其真正含义正确使用，除省略号、破折号为两个字位外，其余均为一个字位。

（6）字体高度由图样幅面大小确定。

（7）规定字体的最小字距、行距，以及间隔线、基准线与书写字体间的最小距离。

4、图线：图线指图线的基本线型和基本线型的变形。

GB/T 17450-98《技术制图图线》对图线有详细的说明。
