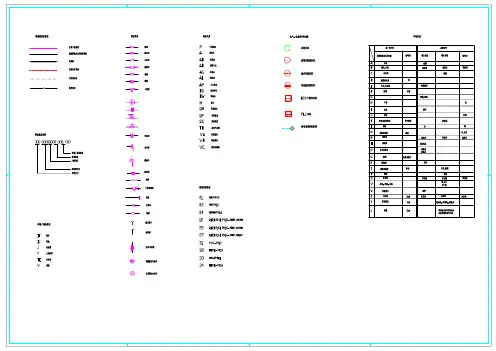

化工工艺流程图符号图例

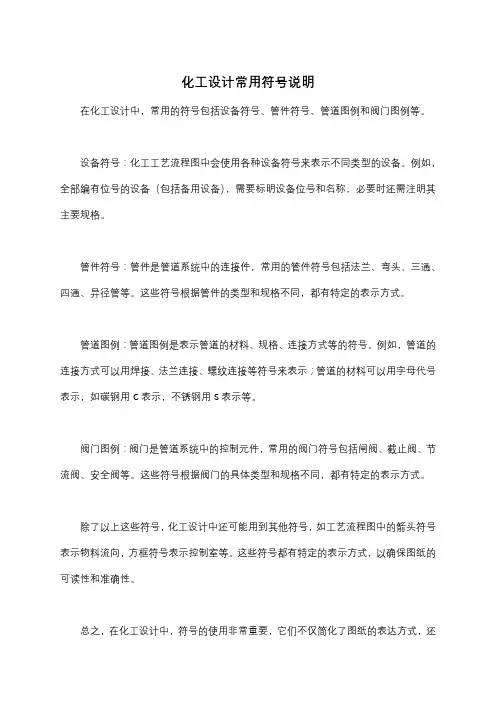

化工设计常用符号说明
在化工设计中，常用的符号包括设备符号、管件符号、管道图例和阀门图例等。

设备符号：化工工艺流程图中会使用各种设备符号来表示不同类型的设备。

例如，全部编有位号的设备（包括备用设备），需要标明设备位号和名称，必要时还需注明其主要规格。

管件符号：管件是管道系统中的连接件，常用的管件符号包括法兰、弯头、三通、四通、异径管等。

这些符号根据管件的类型和规格不同，都有特定的表示方式。

管道图例：管道图例是表示管道的材料、规格、连接方式等的符号。

例如，管道的连接方式可以用焊接、法兰连接、螺纹连接等符号来表示；管道的材料可以用字母代号表示，如碳钢用C表示，不锈钢用S表示等。

阀门图例：阀门是管道系统中的控制元件，常用的阀门符号包括闸阀、截止阀、节流阀、安全阀等。

这些符号根据阀门的具体类型和规格不同，都有特定的表示方式。

除了以上这些符号，化工设计中还可能用到其他符号，如工艺流程图中的箭头符号表示物料流向，方框符号表示控制室等。

这些符号都有特定的表示方式，以确保图纸的可读性和准确性。

总之，在化工设计中，符号的使用非常重要，它们不仅简化了图纸的表达方式，还
提高了设计人员和施工人员的沟通效率。

因此，掌握这些符号的意义和使用方法对于化工设计人员来说是非常必要的。

工艺流程图图标、符号、图示、标志及含义画法设备布置图的画法1）视图表示方法比例与图幅，分区，视图配置2）设备表示方法定型设备和非定型设备；同一位号的多台设备，在图上可画出一台设备的外形，其他的可以只画出基础或用双点画线的方框表示；设备一览表。

特征管口的方位角2.3设备布置图的阅读某物料残液蒸馏系统设备布置图样中有平面图和I-I剖面图。

按工艺要求，冷凝器E0401架空，其物料出口的管口高于真空受液槽V0408A和V0408B的进料口，物料可以自流到V0408A 和V0408B中，为便于E0401的支承和避免遮挡窗户，将其靠墙并靠近建筑轴线②附件布置。

为满足操作维修要求，各设备之间留有必要的间距。

剖面图表达了室内设备在立面上的位置关系，剖面图的剖切位置在平面图上I-I处，蒸馏釜和真空受槽A和B布置在标高为5m的楼面上，冷凝器布置在标高为6.95m处。

3、管道布置图3.1、管道布置图的图示1)一组视图用平面图、剖视图等表示整个车间（装置）的设备、建筑物的简单轮廓以及管道管件、阀门、仪表控制点等的布置安装情况。

2)尺寸标注管道管件、阀门、控制点等的平面位置尺寸和标高以及建筑物轴线编号、设备位号及说明等。

3)指北针表示管道安装的方位基准。

4)标题栏注写图名、图号、比例、修改、签字等。

5)管口表在图纸右上角，列出与所有设备管口有关内容的管口表。

3.2、管道的图示方法1)管道视图的配置与画法管道视图的配置2)管道视图的画法a.设备的画法b.管道的画法管道的画法替换高清大图管道的连接画法管道用三通的表示法各种管道的画法c.管道附件的画法示例：根据图（a）所示管道（装有阀门）轴测图画出其平面图和立面图。

分析：该段管道有两部分，主管道的走向为自下向上一向后一向左一向上一向后；支管向左。

管道上有四个截止阀，上部两个阀的手轮朝上（阀门与管道为法兰连接），中间一个阀的手轮朝右（阀门与管道为螺纹连接），下部一个阀的手轮朝前（阀门与管道为法兰连接）。

加氢裂化命题方向依照流程描述画图带仪表控制点的流程图改错延迟焦化命题方向依照流程描述画图按照给定流程图叙述出方案工艺管道仪表流程图(PID)阀门的设置化工工艺流程图化工工艺流程图化工工艺流程图是化工工艺图中工艺流程性质的图样，它是用来表达工艺生产流程的。

由于它们的要求各不相同，其内容、重点和深度也不一致，有若干种类。

总工艺流程图工艺原则流程图（方案流程图）工艺管道仪表流程图(PID)一、总工艺流程图也称物料平衡图，它是在设计或开发方案时，为总说明部分进行可行性论证时提供的图样，用于表示全厂各生产装置之间主要的流程路线及物料衡算的结果。

图中各车间（工段）用细实线画成长方框来表示，流程线中的主要物料用粗实线表示，流程方向用箭头画在流程线上，图上还需注明车间名称、原料及半成品的名称、平衡数据和来源去向等。

二、工艺原则流程图也称物料流程图，是在总工艺流程的基础上，分别表示各车间内部工艺物料流程。

一般是以装置为单位，以图形与表格综合的表达形式，反映工艺设计计算中的物料衡算与热量衡算等的图样。

它是全厂总工艺流程图或物料平衡图的基础上，对某一具体装置生产过程的进一步展示。

它既可用作提供审查的资料，又可作为进一步设计的依据，还可供生产操作时参考。

工艺原则流程图工艺原则流程图通常采用按工艺流程顺序，自左至右展开图的形式表示，设备以示意的图形或符号表示（表7-2），并用细实线画出，流程图中的主要物料流程的流程线用粗实线表示，流程方向用箭头画在流程线上。

当物料经过设备产生变化时，可在流程的起始部分和物料产生组分变化的设备之后，在流程线上用指引线引出并列表标注（指引线及表格线皆用细实线绘制）。

标注出物料变化前后各组分的名称、流量、质量分数或摩尔分数和每项的总和数等（标注项目可按需要酌量增减）。

某丙烯酸甲酯装置局部工艺原则流程图三、工艺管道仪表流程图(PID)也称带控制点的工艺流程图。

是借助统一规定的图形符号和文字代号，用图示的方法把建立石油化工工艺装置所需的全部设备、仪表、管道、阀门及主要管件，按其各自功能，在满足工艺要求和安全、经济的前提下组合起来，以起到描述工艺装置的结构和功能的作用。
