关于道路平曲线逐桩坐标的计算—CASIOfx-4500P计算器程序开发和应用简介：近年来，随着我国公路建设的不断发展，公路等级越来越高，对道路测量精度的要求也越来越高。

现在公路施工设计图一般只提供直线及转角一览表，有些道路虽然提供部分整桩号的坐标，但在实际施工中有些地方却无法进行测设，而需要在破桩号处进行测设，这就需要我们进行逐桩计算或补充一些点的坐标。

结合测量学的专业知识，利用CASIO-4500P计算器独有的编程功能，通过不断的摸索和实践，编制了一套能完整计算道路平曲线要素及逐桩坐标、距离道路中线两侧任意一点坐标的程序，这个程序不但能计算出圆曲线上各点的坐标，还能计算出带有缓和曲线的圆曲线上任意一点的坐标。

关键字：平曲线程序坐标计算前言：近年来，随着我国公路建设的不断发展，公路等级越来越高，对道路测量精度的要求也越来越高。

随着测量手段及测量仪器的不断发展，测量精度和测量效率有了明显的提高。

全站仪的应用为我们的测量工作带来了极大的方便，全站仪不但测量精度高，而且测量效率高，利用提供的高等级导线点能精确的测设出想要的目标点。

现在公路施工设计图一般只提供直线及转角一览表，有些道路虽然提供部分整桩号的坐标，但在实际施工中有些地方却无法进行测设，而需要在破桩号处进行测设，这就需要我们进行逐桩计算或补充一些点的坐标。

结合测量学的专业知识，利用CASIO-4500P计算器独有的编程功能，通过不断的摸索和实践，编制了一套能完整计算道路平曲线要素及逐桩坐标、距离道路中线两侧任意一点坐标的程序，这个程序不但能计算出圆曲线上各点的坐标，还能计算出带有缓和曲线的圆曲线上任意一点的坐标。

这样以来，在施工测量中利用CASIO-4500P计算器工作平台，就能很快计算出想要测设点的坐标，结合全站仪坐标放样功能，就能精确测设出需要的目标点。

编制的这个应用程序由两大部分组成，第一部分是主程序，主要用于计算平曲线要素及各点的坐标；第二部分是子程序，主要用于计算交点之间的计算方位角。

带有缓与曲线的圆曲线逐桩坐标计算例题:某山岭区二级公路,已知交点的坐标分别为JD1(40961、914,91066、103)、JD2(40433、528,91250、097)、JD3(40547、416,91810、392),JD2里程为K2+200、000,R=150m,缓与曲线长度为40m,计算带有缓与曲线的圆曲线的逐桩坐标。

(《工程测量》第202页36题)解:(1)转角、缓与曲线角、曲线常数、曲线要素、主点里程、主点坐标计算方法一:偏角法(坐标正算)(2)第一缓与段坐标计算 228370'''= β 308416012'''= α(3)圆曲线段坐标计算 1490153-'''==βαα(4)第二缓与段坐标计算 228370=桩号弧长里程里程桩点ZY -=i l偏角0231β⎪⎪⎭⎫ ⎝⎛=∆S i i L l 方位角 i c i ∆-=12αα (左转) 弦长22590Sii i L R l l c -= Xi i c i ZH i c X X αcos +=Yiic i ZH i c Y Y αsin +=ZH:K2+048、5620 160 48 03 40576、543 91200、296 +060 11、438 0 12 30 160 35 33 11、438 40565、754 91204、097 +080 31、438 1 34 23 159 13 40 31、438 40547、149 92211、446 HY K2+088、562402 32 47 158 15 1639、96840539、41991215、104桩号弧长里程里程桩点HY -=i l偏角π︒=∆90R l i i方位角(左转) i JD ZY c i∆=---0βαα弦长ii R c ∆=sin 2X i c i HY i c X X αcos += Yici HY i c Y Y αsin +=HY: K2+088、5620βαα-=-JD ZY 切线153 09 41 40539、419 91215、104 +100 11、438 2 11 04 150 58 37 11、435 40529、420 91220、652 +120 31、438 6 00 15 147 09 26 31、38040513、055 91232、122+140 51、438 9 49 26 143 20 15 +16071、438 13 38 37 139 31 04QZ:K2+176、28087、718 16 45 10136 24 3186、47340476、789 91274、728+180 91、438 +200 111、438 +220 131、438 +240 151、438 +260171、438YH:K2+263、998175、43633 30 21119 39 20165、60640457、480 91359、018桩号弧长里程里程桩点-Z H l i =偏角0231β⎪⎪⎭⎫⎝⎛=∆S i i L l 方位角i c i∆+=32αα(左转)弦长22590Si i i L R l l c -=X ii c i i c X X αcos HZ +=Y ii c i HZ i c Y Y αsin +=方法二:切线支距法(坐标系转换)(2)第一缓与段坐标计算308416012'''= α1212sin cos ααy x X X ZH i ++= 1212cos sin ααy x Y Y ZH i -+=(本题为左转曲线)228370'''= β p = 0.444m q = 19.988m308416012'''= α ZH (40576、543 , 91200、296) sin cos ααy x X X ++= cos sin ααy x Y Y -+=YH: K2+263、99840 2 32 47 261 03 24 39、968 40457、480 91359、018 +280 23、998 0 55 00 259 25 37 23、996 40459、290 91374、911 +300 3、998 0 01 32258 30 373、998 40462、89791394、582HZ K2+303、99832α258 30 3740463、693 91398、500桩号里程里程桩点ZY -=i l 22540s L R l l x -=33733366SS L R l RL l y -= X iY iZH: K2+048、5620 40576、543 91200、296 +060 11、438 11、438 0、042 40565、755 91204、096 +080 31、438 31、417 0、863 40547、156 92211、446 HYK2+088、5624039、9291、77840539、41991215、104桩号 里程里程桩点HY -=i l0180βπϕ+=Rl i q R x +=ϕsin P ()p R y +-=ϕcos 1PX i Y iHY:K2+088、56240539、419 91215、10473037812'''= α2323sin cos ααy x X X HZ i +-= 2323cos sin ααy x Y Y HZ i --=(本题为左转曲线)。

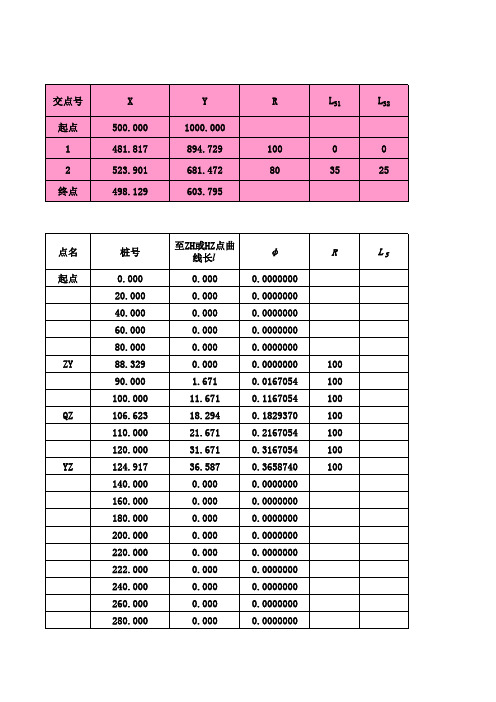

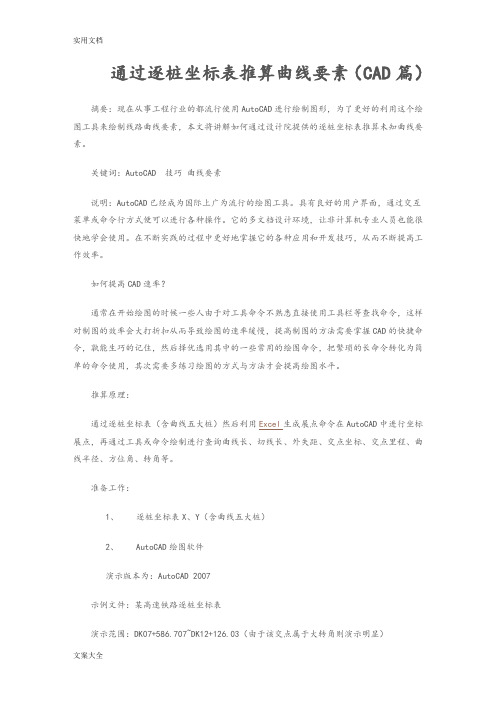

通过逐桩坐标表推算曲线要素（CAD篇）摘要：现在从事工程行业的都流行使用AutoCAD进行绘制图形，为了更好的利用这个绘图工具来绘制线路曲线要素，本文将讲解如何通过设计院提供的逐桩坐标表推算未知曲线要素。

关键词：AutoCAD 技巧曲线要素说明：AutoCAD已经成为国际上广为流行的绘图工具。

具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作。

它的多文档设计环境，让非计算机专业人员也能很快地学会使用。

在不断实践的过程中更好地掌握它的各种应用和开发技巧，从而不断提高工作效率。

如何提高CAD速率？通常在开始绘图的时候一些人由于对工具命令不熟悉直接使用工具栏等查找命令，这样对制图的效率会大打折扣从而导致绘图的速率缓慢，提高制图的方法需要掌握CAD的快捷命令，孰能生巧的记住，然后择优选用其中的一些常用的绘图命令，把繁琐的长命令转化为简单的命令使用，其次需要多练习绘图的方式与方法才会提高绘图水平。

推算原理：通过逐桩坐标表（含曲线五大桩）然后利用Excel生成展点命令在AutoCAD中进行坐标展点，再通过工具或命令绘制进行查询曲线长、切线长、外失距、交点坐标、交点里程、曲线半径、方位角、转角等。

准备工作：1、逐桩坐标表X、Y（含曲线五大桩）2、AutoCAD绘图软件演示版本为：AutoCAD 2007示例文件：某高速铁路逐桩坐标表演示范围：DK07+586.707~DK12+126.03（由于该交点属于大转角则演示明显）操作流程：坐标展点→绘制半径→绘制切线长→查询方位角→查询转角→查询交点坐标→查询交点里程→查询外失距→绘制缓和曲线。

（请注意逐桩坐标表中所提供的ZH、HY、QZ、YH、HZ等说明）准备操作如下：1、打开“逐桩坐标表”并复制（里程桩号、坐标X、坐标Y）数据到“曲线坐标计算程序VBA 4.6”的“交点法正算”表格中，效果图如下：逐桩坐标表见（本文附件）下载地址附后！2、在“曲线坐标计算程序VBA 4.6”的“交点法正算”表中“点击生成展点”然后点击“复制数据”按钮，再打开AutoCAD在命令行中输入pline按回车键，并在命令行上点击鼠标右键选择“粘贴”，图示如下：3、展点完毕后删除起始点那根长线段（该线段属于展点命令的起始端位置，该线段无用可以直接删除），然后在命令行中输入zoom按回车键再选择E按回车键，图示如下：绘图操作准备：1、基本设置：点击AutoCAD顶部工具栏中的“格式”→“标注样式”（或输入命令d）→“修改”→主单位精度选择“0.000”→角度标注：单位格式选择“度/分/秒”，精度选择“0d’00.00””→确定→设为当前。

通过逐桩坐标计算曲线要素HEN system office room 【HEN16H-HENS2AHENS8Q8-HENH1688】通过逐桩坐标表推算曲线要素（CAD篇）摘要：现在从事工程行业的都流行使用AutoCAD进行绘制图形，为了更好的利用这个绘图工具来绘制线路曲线要素，本文将讲解如何通过设计院提供的逐桩坐标表推算未知曲线要素。

关键词：AutoCAD技巧曲线要素说明：AutoCAD已经成为国际上广为流行的绘图工具。

具有良好的用户界面，通过交互菜单或命令行方式便可以进行各种操作。

它的多文档设计环境，让非计算机专业人员也能很快地学会使用。

在不断实践的过程中更好地掌握它的各种应用和开发技巧，从而不断提高工作效率。

如何提高CAD速率？通常在开始绘图的时候一些人由于对工具命令不熟悉直接使用工具栏等查找命令，这样对制图的效率会大打折扣从而导致绘图的速率缓慢，提高制图的方法需要掌握CAD的快捷命令，孰能生巧的记住，然后择优选用其中的一些常用的绘图命令，把繁琐的长命令转化为简单的命令使用，其次需要多练习绘图的方式与方法才会提高绘图水平。

推算原理：通过逐桩坐标表（含曲线五大桩）然后利用生成展点命令在AutoCAD中进行坐标展点，再通过工具或命令绘制进行查询曲线长、切线长、外失距、交点坐标、交点里程、曲线半径、方位角、转角等。

准备工作：1、逐桩坐标表X、Y（含曲线五大桩）2、AutoCAD绘图软件演示版本为：AutoCAD 2007示例文件：某高速铁路逐桩坐标表演示范围：DK07+~DK12+（由于该交点属于大转角则演示明显）操作流程：坐标展点→绘制半径→绘制切线长→查询→查询转角→查询交点坐标→查询交点里程→查询外失距→绘制缓和曲线。

（请注意逐桩坐标表中所提供的ZH、HY、QZ、YH、HZ等说明）准备操作如下：1、打开“逐桩坐标表”并复制（里程桩号、坐标X、坐标Y）数据到“曲线坐标计算程序VBA ”的“交点法正算”表格中，效果图如下：逐桩坐标表见（本文附件）下载地址附后！2、在“曲线坐标计算程序VBA ”的“交点法正算”表中“点击生成展点”然后点击“复制数据”按钮，再打开AutoCAD在命令行中输入pline按回车键，并在命令行上点击鼠标右键选择“粘贴”，图示如下：3、展点完毕后删除起始点那根长线段（该线段属于展点命令的起始端位置，该线段无用可以直接删除），然后在命令行中输入zoom按回车键再选择E按回车键，图示如下：绘图操作准备：1、基本设置：点击AutoCAD顶部工具栏中的“格式”→“标注样式”（或输入命令d）→“修改”→主单位精度选择“”→角度标注：单位格式选择“度/分/秒”，精度选择“0d’””→确定→设为当前。

摘要：利用一缓和曲线算例，通过数学分析，推导出缓和曲线逐桩坐标计算公式，此公式可作为道路测设中的范例来运用，有很强的指导意义。

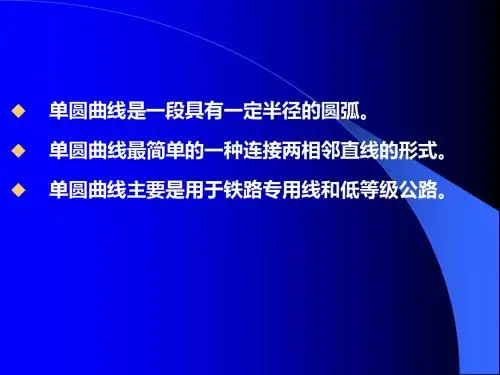

关键词：缓和曲线、公式、逐桩坐标一、引言道路建设中，由于受地形或地质影响，经常需要改变线路方向，为满足行车要求，往往要用曲线把两条直线连接起来。

曲线的构成形式无外乎圆曲线和缓和曲线，本文以河北省沿海高速某曲线段为例推导出缓和曲线的逐桩坐标计算公式，以方便图纸的审核，满足施工放样的需求。

本公式具有良好的操作性，方便施工、提高精度，可作为道路测设中的范例运用。

二、公式推导1 、实例数据河北省沿海高速公路一缓和曲线（如图）： AB 段为缓和曲线段， A 为 ZH 点，B 为 HY 点， RB =800m ； A 点里程为 NK0+080 ，切线方位角为θA=100 ° 00 ′24.1 ″，坐标为 XA =4355189.493,YA=476976.267 ； B 点里程为 NK0+158.125 ，切线方位角为θB =102 ° 48 ′ 15.6 ″，坐标为 XB=4355174.669 ，YB=477052.964 ，推求此曲线段内任意点坐标。

2 、公式推导及实例计算方法一：弦线偏角法1 ）公式推导由坐标增量的计算方法我们不难理解，求一点坐标可以根据其所在直线的方位角以及直线上另一点的坐标和距待求点的距离。

所以我们可以利用 ZH 点，只要知道待求点距 ZH 点的距离（弦长 S ）和此弦与 ZH 点切线方位角的夹角（转角a ），即可求出该点坐标。

根据回旋线方程 C=RL ，用 B 点数据推导出回旋线参数：C=RLS =800*78.125=62500 （ LS为 B 点至 ZH 点的距离）设待求点距 ZH 点距离为 L因回旋线上任意点的偏角β0=L2/2RLS, 且转角 a=β/3 ，可得该点转角 a 。

（曲线左转时 a 代负值）。

根据缓和曲线上的弧弦关系 S=L-L5/90R2LS2，可以求出待求点至 ZH 点的弦长。
