[新版]10钢的热处理工艺

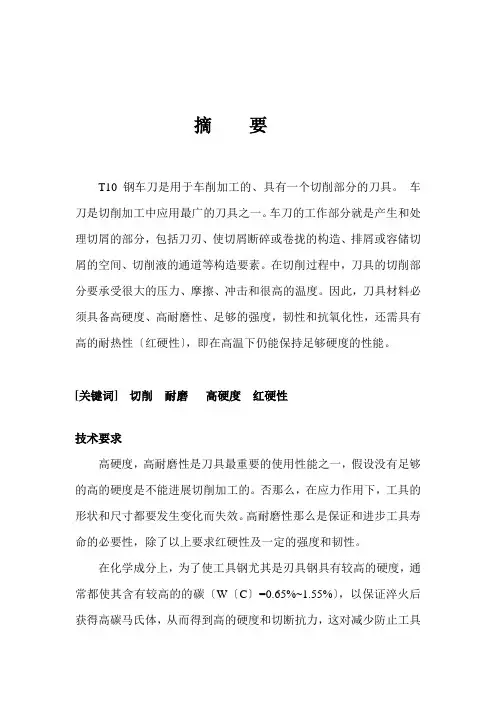

摘要T10钢车刀是用于车削加工的、具有一个切削部分的刀具。

车刀是切削加工中应用最广的刀具之一。

车刀的工作部分就是产生和处理切屑的部分，包括刀刃、使切屑断碎或卷拢的构造、排屑或容储切屑的空间、切削液的通道等构造要素。

在切削过程中，刀具的切削部分要承受很大的压力、摩擦、冲击和很高的温度。

因此，刀具材料必须具备高硬度、高耐磨性、足够的强度，韧性和抗氧化性，还需具有高的耐热性〔红硬性〕，即在高温下仍能保持足够硬度的性能。

[关键词] 切削耐磨高硬度红硬性技术要求高硬度，高耐磨性是刀具最重要的使用性能之一，假设没有足够的高的硬度是不能进展切削加工的。

否那么，在应力作用下，工具的形状和尺寸都要发生变化而失效。

高耐磨性那么是保证和进步工具寿命的必要性，除了以上要求红硬性及一定的强度和韧性。

在化学成分上，为了使工具钢尤其是刃具钢具有较高的硬度，通常都使其含有较高的的碳〔W〔C〕=0.65%~1.55%〕，以保证淬火后获得高碳马氏体，从而得到高的硬度和切断抗力，这对减少防止工具损坏是有利的。

大量的含碳质量分数又可进步耐磨性，碳素工具钢的理想淬火组织应该是细小的高碳马氏体和均匀细小的碳化物，工具钢在热处理前都应进展球化退火，以使碳化物呈细小的颗粒状且分布均匀。

工作条件及性能要求刃具在切削过程中，刀刃与工件外表金属互相作用，使切削产生变形与断裂，并从工件整体剥离下来。

故刀刃本身承受弯曲、改变、剪切应力和冲击、振动等负载荷作用。

由于切削层金属的变形及刃具与工件、切削的摩擦产生大量的摩擦热，均使刃具温度升高。

切屑速度越快，那么刃具的温度越高，有时刀刃温度可达600℃左右。

失效形式及使用性能刀刃是的失效形式有很多种，磨损是刀具失效的主要原因之一，如崩刃，折断和断裂等等。

〔1〕为了保证刃具的使用寿命，应要求有足够的耐磨性。

高的耐磨性不仅决定于高硬度，同时也取决于钢的组织。

在马氏体基体上分布着弥散的碳化物，尤其是各种合金碳化物能有效地进步刃具钢的耐磨才能。

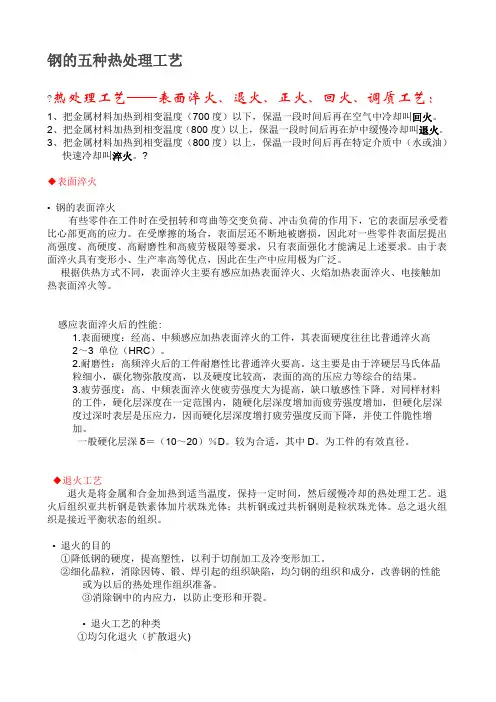

钢的五种热处理工艺?热处理工艺——表面淬火、退火、正火、回火、调质工艺：1、把金属材料加热到相变温度（700度）以下，保温一段时间后再在空气中冷却叫回火。

2、把金属材料加热到相变温度（800度）以上，保温一段时间后再在炉中缓慢冷却叫退火。

3、把金属材料加热到相变温度（800度）以上，保温一段时间后再在特定介质中（水或油）快速冷却叫淬火。

?◆表面淬火•钢的表面淬火有些零件在工件时在受扭转和弯曲等交变负荷、冲击负荷的作用下，它的表面层承受着比心部更高的应力。

在受摩擦的场合，表面层还不断地被磨损，因此对一些零件表面层提出高强度、高硬度、高耐磨性和高疲劳极限等要求，只有表面强化才能满足上述要求。

由于表面淬火具有变形小、生产率高等优点，因此在生产中应用极为广泛。

根据供热方式不同，表面淬火主要有感应加热表面淬火、火焰加热表面淬火、电接触加热表面淬火等。

感应表面淬火后的性能:1.表面硬度：经高、中频感应加热表面淬火的工件，其表面硬度往往比普通淬火高2～3单位（HRC）。

2.耐磨性：高频淬火后的工件耐磨性比普通淬火要高。

这主要是由于淬硬层马氏体晶粒细小，碳化物弥散度高，以及硬度比较高，表面的高的压应力等综合的结果。

3.疲劳强度：高、中频表面淬火使疲劳强度大为提高，缺口敏感性下降。

对同样材料的工件，硬化层深度在一定范围内，随硬化层深度增加而疲劳强度增加，但硬化层深度过深时表层是压应力，因而硬化层深度增打疲劳强度反而下降，并使工件脆性增加。

一般硬化层深δ＝（10～20）％D。

较为合适，其中D。

为工件的有效直径。

◆退火工艺退火是将金属和合金加热到适当温度，保持一定时间，然后缓慢冷却的热处理工艺。

退火后组织亚共析钢是铁素体加片状珠光体；共析钢或过共析钢则是粒状珠光体。

总之退火组织是接近平衡状态的组织。

•退火的目的①降低钢的硬度，提高塑性，以利于切削加工及冷变形加工。

②细化晶粒，消除因铸、锻、焊引起的组织缺陷，均匀钢的组织和成分，改善钢的性能或为以后的热处理作组织准备。

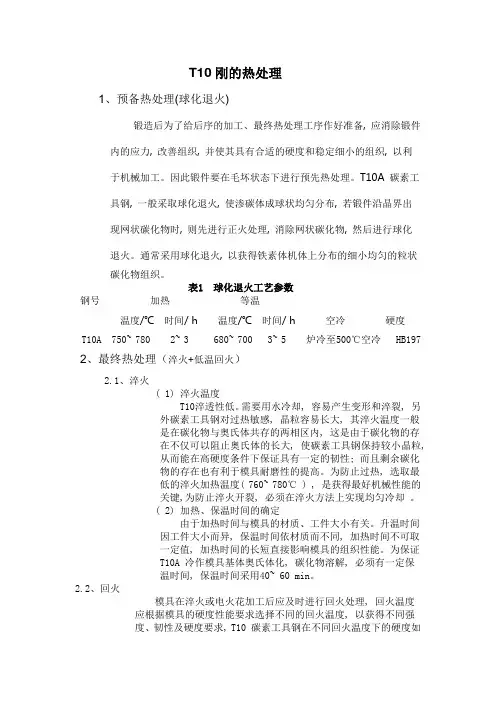

T10刚的热处理1、预备热处理(球化退火)锻造后为了给后序的加工、最终热处理工序作好准备, 应消除锻件内的应力, 改善组织, 并使其具有合适的硬度和稳定细小的组织, 以利于机械加工。

因此锻件要在毛坏状态下进行预先热处理。

T10A 碳素工具钢, 一般采取球化退火, 使渗碳体成球状均匀分布, 若锻件沿晶界出现网状碳化物时, 则先进行正火处理, 消除网状碳化物, 然后进行球化退火。

通常采用球化退火, 以获得铁素体机体上分布的细小均匀的粒状碳化物组织。

表1 球化退火工艺参数钢号加热等温温度/℃时间/ h温度/℃时间/ h 空冷硬度T10A 750~ 780 2~ 3 680~ 700 3~ 5 炉冷至500℃空冷 HB197 2、最终热处理（淬火+低温回火）2.1、淬火( 1) 淬火温度T10淬透性低。

需要用水冷却, 容易产生变形和淬裂, 另外碳素工具钢对过热敏感, 晶粒容易长大, 其淬火温度一般是在碳化物与奥氏体共存的两相区内, 这是由于碳化物的存在不仅可以阻止奥氏体的长大, 使碳素工具钢保持较小晶粒,从而能在高硬度条件下保证具有一定的韧性; 而且剩余碳化物的存在也有利于模具耐磨性的提高。

为防止过热, 选取最低的淬火加热温度( 760~ 780℃ ) , 是获得最好机械性能的关键,为防止淬火开裂, 必须在淬火方法上实现均匀冷却。

( 2) 加热、保温时间的确定由于加热时间与模具的材质、工件大小有关。

升温时间因工件大小而异, 保温时间依材质而不同, 加热时间不可取一定值, 加热时间的长短直接影响模具的组织性能。

为保证T10A 冷作模具基体奥氏体化, 碳化物溶解, 必须有一定保温时间, 保温时间采用40~ 60 min。

2.2、回火模具在淬火或电火花加工后应及时进行回火处理, 回火温度应根据模具的硬度性能要求选择不同的回火温度, 以获得不同强度、韧性及硬度要求, T10 碳素工具钢在不同回火温度下的硬度如表表2T10 碳素工具钢在不同回火温度下的硬度钢号达到下列硬度（HRC）范围的回火温度/℃T10A 45~ 50 50~ 54 54~ 58 58~ 62360~ 380 300~ 320 250~ 270 160~ 180。

12cr10mo1w1nivnbn热处理工艺
12Cr10Mo1W1VNBN是一种高强度耐蚀钢，常用于石油化工设备、海洋工程和核工业等领域。

钢的热处理工艺可以分为固溶处理和沉淀硬化两个步骤。

固溶处理是将钢加热到固溶温度，保持一定时间，使合金元素溶解在主体组织中。

通常，固溶温度为1100-1150℃，保温时间根据钢材厚度和规格来决定。

沉淀硬化是在固溶处理后，将钢冷至室温，并进行再加热，使合金元素重新沉淀并形成硬化相。

这个过程可以通过多次热处理来提高钢的强度和硬度。

沉淀硬化温度一般为750-800℃，保温时间较长，一般在2-4小时左右。

在热处理过程中，还需要进行适当的冷却措施，以控制钢的组织和性能。

常用的冷却方法有空气冷却、水冷却和油冷却等。

需要注意的是，热处理工艺需要根据具体要求进行调整，因为不同的条件和要求可能会导致不同的热处理工艺参数的选择。

所以，具体的热处理工艺应该由钢材生产厂家或专业技术人员来确定。

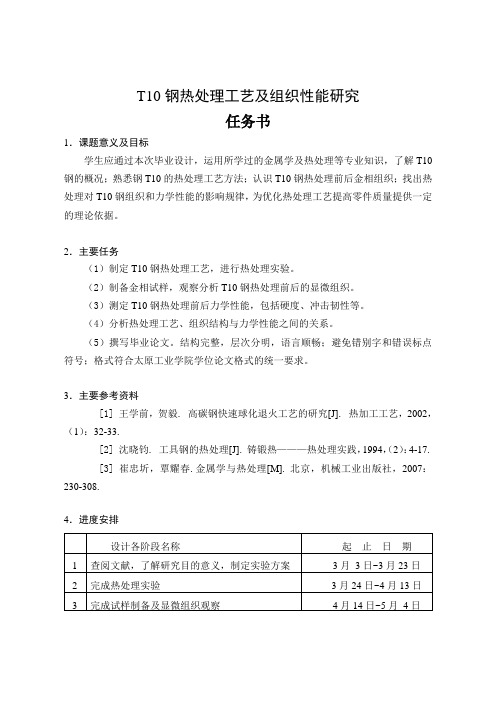

T10钢热处理工艺及组织性能研究任务书1．课题意义及目标学生应通过本次毕业设计，运用所学过的金属学及热处理等专业知识，了解T10钢的概况；熟悉钢T10的热处理工艺方法；认识T10钢热处理前后金相组织；找出热处理对T10钢组织和力学性能的影响规律，为优化热处理工艺提高零件质量提供一定的理论依据。

2．主要任务（1）制定T10钢热处理工艺，进行热处理实验。

（2）制备金相试样，观察分析T10钢热处理前后的显微组织。

（3）测定T10钢热处理前后力学性能，包括硬度、冲击韧性等。

（4）分析热处理工艺、组织结构与力学性能之间的关系。

（5）撰写毕业论文。

结构完整，层次分明，语言顺畅；避免错别字和错误标点符号；格式符合太原工业学院学位论文格式的统一要求。

3．主要参考资料[1] 王学前，贺毅. 高碳钢快速球化退火工艺的研究[J]. 热加工工艺，2002，（1）：32-33.[2] 沈晓钧. 工具钢的热处理[J]. 铸锻热———热处理实践，1994，（2）：4-17.[3] 崔忠圻，覃耀春.金属学与热处理[M]. 北京，机械工业出版社，2007：230-308.4．进度安排审核人：2014 年12 月15 日T10钢热处理工艺及组织性能研究摘要：本次研究的主要内容是退火态T10钢的热处理工艺及其组织性能的研究。

通过观察经过不同预先热处理的退火态T10钢试样的显微组织，以及测量其洛氏硬度、冲击韧性等，分析了不同预先热处理的T10钢试样的组织性能和力学性能。

结果表明，正火+等温球化退火为退火态T10钢的最佳预先热处理工艺；不同预先热处理所得到的组织效果会遗传到最终的组织中；预先热处理为正火+普通球化退火和等温球化退火的退火态T10钢试样，经过水淬和低温回火后，发生了脆性转变。

关键词：T10钢，热处理，显微组织，力学性能Researching heat treatment process andmicrostructure properties of T10 steelAbstract：The main content of this study is researching the heat treatment process and microstructure of the annealed T10 steel.The microstructure and mechanical properties of T10 steel samples with different advance heat treatment were studied by inspecting microstructure of annealed T10 steel samples with different advance heat treatment and measuring the hardness and toughness of annealed T10 steel .The results show that the best advance heat treatment process is normalizing+ isothermal spheroidizing annealing.it will be inherited in the final tissue that is the effect of the tissue obtained by different advance heat treatment.the brittle transition occurs in the annealed T10 steel sample of advance heat treatment is normalizing + ordinary spheroidizing annealing or isothermal spheroidizing annealing after water quenching and low temperature tempering.Keywords:T10 steel, heat treatment, microstructure, mechanical propertiesI目录1前言 (1)1.1研究的目的及意义 (1)1.2国内外研究现状 (2)1.3 研究内容 (2)2试验过程 (3)2.1热处理试验 (3)2.1.1试验原理 (3)2.1.2试验过程 (9)2.2试样制备及显微组织观察 (15)2.2.1金相试样的制备 (15)2.2.2显微组织观察 (18)2.3 力学性能测定 (19)2.3.1硬度测量 (19)2.3.2冲击韧性测量 (22)3 结果与分析 (26)3.1 显微组织分析 (26)3.2 力学性能分析 (28)3.2.1 硬度分析 (28)3.2.2 冲击韧性分析 (29)4结论 (31)参考文献 (32)致谢 (34)I I1 前言1.1 研究目的及意义我国钢铁行业发展迅猛，但也不是一帆风顺的，它也面临着很多的挑战，需要不断地创新科技，不断地提高产品质量。

第十章钢的热处理工艺10-1 何谓钢的退火？退火种类及用途如何？答：钢的退火：退火是将钢加热至临界点AC1以上或以下温度，保温一定时间以后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。

退火种类：根据加热温度可以分为在临界温度AC1以上或以下的退火，前者包括完全退火、不完全退火、球化退火、均匀化退火，后者包括再结晶退火、去应力退火，根据冷却方式可以分为等温退火和连续冷却退火。

退火用途：完全退火：完全退火是将钢加热至AC3以上20-30℃，保温足够长时间，使组织完全奥氏体化后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。

其主要应用于亚共析钢，其目的是细化晶粒、消除内应力和加工硬化、提高塑韧性、均匀钢的化学成分和组织、改善钢的切削加工性能，消除中碳结构钢中的魏氏组织、带状组织等缺陷。

不完全退火：不完全退火是将钢加热至AC1- AC3（亚共析钢）或AC1-ACcm（过共析钢）之间，保温一定时间以后随炉缓慢冷却以获得近于平衡状态组织的热处理工艺。

对于亚共析钢，如果钢的原始组织分布合适，则可采用不完全退火代替完全退火达到消除内应力、降低硬度的目的。

对于过共析钢，不完全退火主要是为了获得球状珠光体组织，以消除内应力、降低硬度，改善切削加工性能。

球化退火：球化退火是使钢中碳化物球化，获得粒状珠光体的热处理工艺。

主要用于共析钢、过共析钢和合金工具钢。

其目的是降低硬度、改善切削加工性能，均匀组织、为淬火做组织准备。

均匀化退火：又称扩散退火，它是将钢锭、铸件或锻轧坯加热至略低于固相线的温度下长时间保温，然后缓慢冷却至室温的热处理工艺。

其目的是消除铸锭或铸件在凝固过程中产生的枝晶偏析及区域偏析，使成分和组织均匀化。

再结晶退火：将冷变形后的金属加热到再结晶温度以上保持适当时间，然后缓慢冷却至室温的热处理工艺。

其目的是使变形晶粒重新转变为均匀等轴晶粒，同时消除加工硬化和残留内应力，使钢的组织和性能恢复到冷变形前的状态。

T10钢热处理工艺及组织性能研究任务书1．课题意义及目标学生应通过本次毕业设计，运用所学过的金属学及热处理等专业知识，了解T10钢的概况；熟悉钢T10的热处理工艺方法；认识T10钢热处理前后金相组织；找出热处理对T10钢组织和力学性能的影响规律，为优化热处理工艺提高零件质量提供一定的理论依据。

2．主要任务（1）制定T10钢热处理工艺，进行热处理实验。

（2）制备金相试样，观察分析T10钢热处理前后的显微组织。

（3）测定T10钢热处理前后力学性能，包括硬度、冲击韧性等。

（4）分析热处理工艺、组织结构与力学性能之间的关系。

（5）撰写毕业论文。

结构完整，层次分明，语言顺畅；避免错别字和错误标点符号；格式符合太原工业学院学位论文格式的统一要求。

3．主要参考资料[1] 王学前，贺毅. 高碳钢快速球化退火工艺的研究[J]. 热加工工艺，2002，（1）：32-33.[2] 沈晓钧. 工具钢的热处理[J]. 铸锻热———热处理实践，1994，（2）：4-17.[3] 崔忠圻，覃耀春.金属学与热处理[M]. 北京，机械工业出版社，2007：230-308.4．进度安排审核人：2014 年12 月15 日T10钢热处理工艺及组织性能研究摘要：本次研究的主要内容是退火态T10钢的热处理工艺及其组织性能的研究。

通过观察经过不同预先热处理的退火态T10钢试样的显微组织，以及测量其洛氏硬度、冲击韧性等，分析了不同预先热处理的T10钢试样的组织性能和力学性能。

结果表明，正火+等温球化退火为退火态T10钢的最佳预先热处理工艺；不同预先热处理所得到的组织效果会遗传到最终的组织中；预先热处理为正火+普通球化退火和等温球化退火的退火态T10钢试样，经过水淬和低温回火后，发生了脆性转变。

关键词：T10钢，热处理，显微组织，力学性能Researching heat treatment process andmicrostructure properties of T10 steelAbstract：The main content of this study is researching the heat treatment process and microstructure of the annealed T10 steel.The microstructure and mechanical properties of T10 steel samples with different advance heat treatment were studied by inspecting microstructure of annealed T10 steel samples with different advance heat treatment and measuring the hardness and toughness of annealed T10 steel .The results show that the best advance heat treatment process is normalizing+ isothermal spheroidizing annealing.it will be inherited in the final tissue that is the effect of the tissue obtained by different advance heat treatment.the brittle transition occurs in the annealed T10 steel sample of advance heat treatment is normalizing + ordinary spheroidizing annealing or isothermal spheroidizing annealing after water quenching and low temperature tempering.Keywords:T10 steel, heat treatment, microstructure, mechanical propertiesI目录1前言 (1)1.1研究的目的及意义 (1)1.2国内外研究现状 (2)1.3 研究内容 (2)2试验过程 (3)2.1热处理试验 (3)2.1.1试验原理 (3)2.1.2试验过程 (9)2.2试样制备及显微组织观察 (15)2.2.1金相试样的制备 (15)2.2.2显微组织观察 (18)2.3 力学性能测定 (19)2.3.1硬度测量 (19)2.3.2冲击韧性测量 (22)3 结果与分析 (26)3.1 显微组织分析 (26)3.2 力学性能分析 (28)3.2.1 硬度分析 (28)3.2.2 冲击韧性分析 (29)4结论 (31)参考文献 (32)致谢 (34)I I1 前言1.1 研究目的及意义我国钢铁行业发展迅猛，但也不是一帆风顺的，它也面临着很多的挑战，需要不断地创新科技，不断地提高产品质量。

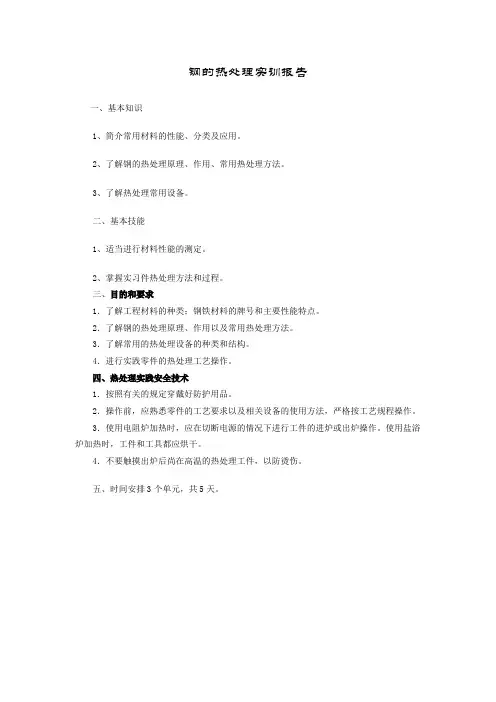

钢的热处理实训报告一、基本知识1、简介常用材料的性能、分类及应用。

2、了解钢的热处理原理、作用、常用热处理方法。

3、了解热处理常用设备。

二、基本技能1、适当进行材料性能的测定。

2、掌握实习件热处理方法和过程。

三、目的和要求1．了解工程材料的种类；钢铁材料的牌号和主要性能特点。

2．了解钢的热处理原理、作用以及常用热处理方法。

3．了解常用的热处理设备的种类和结构。

4．进行实践零件的热处理工艺操作。

四、热处理实践安全技术1．按照有关的规定穿戴好防护用品。

2．操作前，应熟悉零件的工艺要求以及相关设备的使用方法，严格按工艺规程操作。

3．使用电阻炉加热时，应在切断电源的情况下进行工件的进炉或出炉操作。

使用盐浴炉加热时，工件和工具都应烘干。

4．不要触摸出炉后尚在高温的热处理工件，以防烫伤。

五、时间安排3个单元，共5天。

实习报告一工程材料及热处理一、选择1．钳工所用的锉刀常选用（）来制造。

a、碳素工具钢b、合金工具钢c、硬质合金2．测定铸铁的硬度一般选用（）试验计。

a、布氏硬度b、洛氏硬度c、布氏硬度或洛氏硬度3．碳的质量分数大于0.6%的钢为（）。

a、低碳钢b、中碳钢c、高碳钢4．铸铁中碳的质量分数是大于（）a、2.11%b、4.3%c、6.69%5．你实习时所制作的手锤应进行（）热处理。

a、淬火＋低温回火b、淬火＋中温回火c、淬火＋高温回火1．制造锉刀、手工锯条的材料是（）。

a）45钢b）T12A c）W18Cr4V2．钻头、铣刀常用的材料是（）。

a）Q235b）T12A c）W18Cr4V3．机床传动用齿轮应选用的材料是（）。

a）40Cr或45b）HT150c）1Cr18Ni9二、填空1．钢的热处理就是将固态钢采用适当的方式进行、和以获得所需的结构与的工艺方法。

2．热处理只改变金属材料的和，而不能改变其和，这是与铸造、锻造、焊接、切削加工等工艺的不同之处。

3．机械工程材料一般分为、和三大类。

金属材料包括和两种。

辽宁工程技术大学综合及创新实验开题报告学生姓名吴双全学号 **********所属院系材料科学与工程学院专业/班级材料13-3所用材料 T10钢要求硬度 50～55HRC阅卷人阅卷日期成绩评定：T10钢热处理工艺设计一、实验目的1、通过设计一组热处理工艺方案提高T10钢试样的硬度，使其硬度达到50～55HRC。

2、设计热处理工艺使试样金相组织中最终出现屈氏体。

二、实验材料及设备1、T10钢圆柱试样（15×15mm）若干2、硝酸3、酒精4、砂纸5、抛光膏6、玻璃板7、箱式电阻炉及控温仪表8、抛光机9、金相显微镜10、洛氏硬度计三、实验内容1、T10钢概述目前常用的碳素工具钢有T8、T10、T12,其中T10用量最多。

T10钢优点是可加工性好，来源容易；但淬透性低、耐磨性一般、淬火变形大。

因钢中含合金元素微量，耐回火性差，硬化层浅，因而承载能力有限。

虽有较高的硬度和耐磨性，但小截面工件韧性不足，大截面工件有残存网状碳化物倾向。

T10钢在淬火加热（通常达800℃）时不致于过热，淬火后钢中有过剩未溶碳化物，所以比T8钢具有更高的耐磨性，但淬火变形收缩明显。

由于淬透性差，硬化层往往只有1.5～5mm；一般采用220～250℃回火时综合性能较佳。

热处理时变形比较大，故只适宜制造小尺寸、形状简单、受轻载荷的模具。

2、T10钢化学成分碳 C ：0.95～1.04（Tχ，χ：碳的千分数）硅 Si：≤0.35锰 Mn：≤0.40硫 S ：≤0.020磷 P ：≤0.030铬 Cr：允许残余含量≤0.25≤0.10(制造铅浴淬火钢丝时)镍 Ni：允许残余含量≤0.20≤0.12(制造铅浴淬火钢丝时)铜 Cu：允许残余含量≤0.30≤0.20(制造铅浴淬火钢丝时)注：允许残余含量Cr+Ni+Cu≤0.40(制造铅浴淬火钢丝时)3、T10钢适用范围这种钢应用较广，适于制造切削条件较差、耐磨性要求较高且不受突然和剧烈冲击振动而需要一定的韧性及具有锋利刃口的各种工具，如车刀、刨刀、钻头、丝锥、扩孔刀具、螺丝板牙、铣刀手锯锯条、还可以制作冷镦模、冲模、拉丝模、铝合金用冷挤压凹模、纸品下料模、塑料成型模具、小尺寸冷切边模及冲孔模，低精度而形状简单的量具（如卡板等），也可用作不受较大冲击的耐磨零件等。

辽宁工程技术大学综合及创新实验开题报告学生姓名吴双全学号 **********所属院系材料科学与工程学院专业/班级材料13-3所用材料 T10钢要求硬度 50～55HRC阅卷人阅卷日期成绩评定：T10钢热处理工艺设计一、实验目的1、通过设计一组热处理工艺方案提高T10钢试样的硬度，使其硬度达到50～55HRC。

2、设计热处理工艺使试样金相组织中最终出现屈氏体。

二、实验材料及设备1、T10钢圆柱试样（15×15mm）若干2、硝酸3、酒精4、砂纸5、抛光膏6、玻璃板7、箱式电阻炉及控温仪表8、抛光机9、金相显微镜10、洛氏硬度计三、实验内容1、T10钢概述目前常用的碳素工具钢有T8、T10、T12,其中T10用量最多。

T10钢优点是可加工性好，来源容易；但淬透性低、耐磨性一般、淬火变形大。

因钢中含合金元素微量，耐回火性差，硬化层浅，因而承载能力有限。

虽有较高的硬度和耐磨性，但小截面工件韧性不足，大截面工件有残存网状碳化物倾向。

T10钢在淬火加热（通常达800℃）时不致于过热，淬火后钢中有过剩未溶碳化物，所以比T8钢具有更高的耐磨性，但淬火变形收缩明显。

由于淬透性差，硬化层往往只有1.5～5mm；一般采用220～250℃回火时综合性能较佳。

热处理时变形比较大，故只适宜制造小尺寸、形状简单、受轻载荷的模具。

2、T10钢化学成分碳 C ：0.95～1.04（Tχ，χ：碳的千分数）硅 Si：≤0.35锰 Mn：≤0.40硫 S ：≤0.020磷 P ：≤0.030铬 Cr：允许残余含量≤0.25≤0.10(制造铅浴淬火钢丝时)镍 Ni：允许残余含量≤0.20≤0.12(制造铅浴淬火钢丝时)铜 Cu：允许残余含量≤0.30≤0.20(制造铅浴淬火钢丝时)注：允许残余含量Cr+Ni+Cu≤0.40(制造铅浴淬火钢丝时)3、T10钢适用范围这种钢应用较广，适于制造切削条件较差、耐磨性要求较高且不受突然和剧烈冲击振动而需要一定的韧性及具有锋利刃口的各种工具，如车刀、刨刀、钻头、丝锥、扩孔刀具、螺丝板牙、铣刀手锯锯条、还可以制作冷镦模、冲模、拉丝模、铝合金用冷挤压凹模、纸品下料模、塑料成型模具、小尺寸冷切边模及冲孔模，低精度而形状简单的量具（如卡板等），也可用作不受较大冲击的耐磨零件等。

[低碳钢热处理]45钢及T10钢热处理实验篇一: 45钢及T10钢热处理实验45钢和T10钢热处理实验一、实验仪器与试样1．试样：Ф20×18mm2. 箱式电阻炉，布氏硬度计，洛氏硬度计，砂纸、水二、实验内容与步骤45钢1. 对热处理前的45钢试样进行硬度测试。

[]采用布氏硬度计对原始试样进行硬度测试，共测三次取平均值。

注意试样表面应光滑平坦，不应有氧化皮及油污等。

本实验可用砂纸打磨后用丙酮清洗干净后进行测量。

2. 对45钢进行完全退火并测硬度加热温度45钢的完全退火是加热到Ac3以上30～50℃，即780+30～780+50，在810～830℃之间取一个温度值。

加热速度：形状简单的碳素钢可以随炉升温，不控制加热速度。

保温时间一般碳素钢在温度800℃左右的箱式电阻炉中加热，以每毫米径确定保温时间按为20min。

冷却速度一般情况下碳钢的冷却速度为100~150℃/h。

本实验试样随炉冷却到500℃左右可出炉空冷。

完全退火后的试样先用砂纸将表面的氧化皮和脱碳层打磨掉，然后采用布氏硬度计进行硬度测试，共测三次取平均值。

3. 对45钢进行正火并测硬度与上述完全退火工艺相同，不同的是最后冷却的时候，保温一段时间后将试样直接从炉中取出空冷。

T10钢1. 对热处理前的T10试样进行硬度测试。

［）采用布氏硬度计对原始试样进行硬度测试，共测三次取平均值。

注意试样表面应光滑平坦，不应有氧化皮及油污等。

本实验可用砂纸打磨后用丙酮清洗干净后进行测量。

2. 对T10钢进行正火并测硬度加热温度T10钢的正火是加热到Acm以上30～50℃，即800+30～800+50，在830～850℃之间取一个温度值。

加热速度：形状简单的碳素钢可以随炉升温，不控制加热速度。

保温时间一般碳素钢在温度800℃左右的箱式电阻炉中加热，以每毫米径确定保温时间按为20min。

冷却速度试样直接从炉中取出空冷。

正火后的试样先用砂纸将表面的氧化皮和脱碳层打磨掉，然后采用布氏硬度计进行硬度测试，共测三次取平均值。

热处理是一种改善钢的机械性能的工艺方法，钢的五种表面热处理包括：淬火、退火、正火、回火、调质。

下面就浅谈下五种表面热处理的简介及其目的。

1、淬火Quenched钢的淬火是将钢加热到临界温度Ac3（亚共析钢）或Ac1（过共析钢）以上温度，保温一段时间，使之全部或部分奥氏体化，然后以大于临界冷却速度的冷速快冷到Ms以下（或Ms附近等温）进行马氏体（或贝氏体）转变的热处理工艺。

通常也将铝合金、铜合金、钛合金、钢化玻璃等材料的固溶处理或带有快速冷却过程的热处理工艺称为淬火。

淬火的目的是使过冷奥氏体进行马氏体或贝氏体转变，得到马氏体或贝氏体组织，然后配合以不同温度的回火，以大幅提高钢的刚性、硬度、耐磨性、疲劳强度以及韧性等，从而满足各种机械零件和工具的不同使用要求。

也可以通过淬火满足某些特种钢材的铁磁性、耐蚀性等特殊的物理、化学性能。

2、退火Annealing退火是一种金属热处理工艺，指的是将金属缓慢加热到一定温度，保持足够时间，然后以适宜速度冷却。

目的是降低硬度，改善切削加工性；降低残余应力，稳定尺寸，减少变形与裂纹倾向；细化晶粒，调整组织，消除组织缺陷。

准确的说，退火是一种对材料的热处理工艺，包括金属材料、非金属材料。

而且新材料的退火目的也与传统金属退火存在异同。

退火工艺目的包括：(1) 降低硬度，改善切削加工性.(2)降低残余应力，稳定尺寸，减少变形与裂纹倾向；(3)细化晶粒，调整组织，消除组织缺陷。

(4)均匀材料组织和成分，改善材料性能或为以后热处理做组织准备。

在生产中，退火工艺应用很广泛。

根据工件要求退火的目的不同，退火的工艺规范有多种，常用的有完全退火、球化退火、和去应力退火等。

3、正火Normalizing正火是—种改善钢材韧性的热处理。

将钢构件加热到Ac3温度以上30〜50℃后，保温一段时间出炉空冷。

主要特点是冷却速度快于退火而低于淬火，正火时可在稍快的冷却中使钢材的结晶晶粒细化，不但可得到满意的强度，而且可以明显提高韧性(AKV值），降低构件的开裂倾向。
