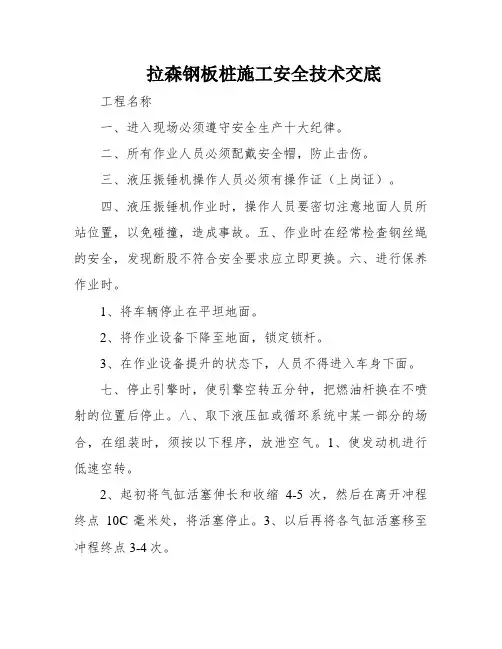

拉森钢板桩安全技术交底

拉森钢板桩施工安全技术交底工程名称一、进入现场必须遵守安全生产十大纪律。

二、所有作业人员必须配戴安全帽，防止击伤。

三、液压振锤机操作人员必须有操作证（上岗证）。

四、液压振锤机作业时，操作人员要密切注意地面人员所站位置，以免碰撞，造成事故。

五、作业时在经常检查钢丝绳的安全，发现断股不符合安全要求应立即更换。

六、进行保养作业时。

1、将车辆停止在平坦地面。

2、将作业设备下降至地面，锁定锁杆。

3、在作业设备提升的状态下，人员不得进入车身下面。

七、停止引擎时，使引擎空转五分钟，把燃油杆换在不喷射的位置后停止。

八、取下液压缸或循环系统中某一部分的场合，在组装时，须按以下程序，放泄空气。

1、使发动机进行低速空转。

2、起初将气缸活塞伸长和收缩4-5次，然后在离开冲程终点10C毫米处，将活塞停止。

3、以后再将各气缸活塞移至冲程终点3-4次。

九、寒冷天气使用起动铺助液的场合，不得将起动开关设定在预热位置，以防止发生爆炸的危险。

十、装备低温起动铺助开关的车辆，不得将开关设定在“No”的位置上。

十一、起动发动机时，预将燃油控制指针盘设定在低速空转位置（Min）。

十二、操作人员离开座席前，应遵守如下程序：1、将工作设备下降至地面。

2、停止发动机，用安全锁锁定操作杆。

3、使用悬臂或杆臂顶起车身时，人员不得进入车身下面。

4、在调履带张力时，阀的松弛，不得起过一转，如果超过一转，则内部的高压润滑脂可能喷出。

十三、临近高压线路都是带电的，施工机遇械及人员应离开高压线路5-7米。

交底人签字：日期：接受人（全员）签字：南沙经济开发区东曹PVC项目等市政工程分部分项工程工程。

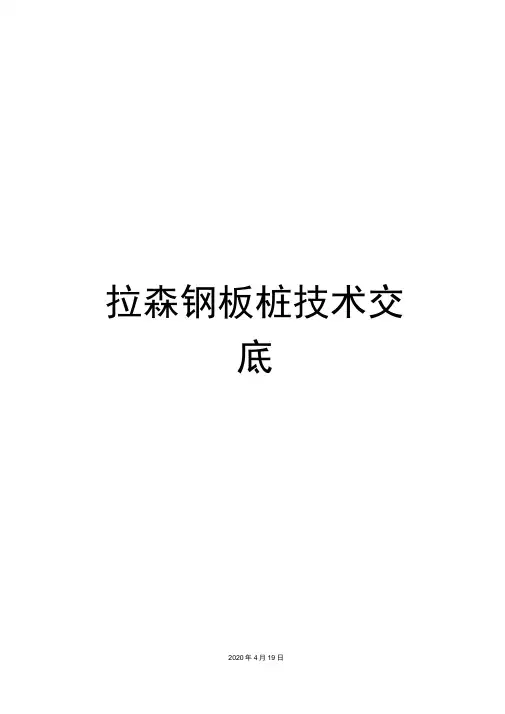

拉森钢板桩技术交
底
2020年4月19日
安全技术交底书
单位/单体工程名称：生物反应池第1页共5页施工部位生物反应池
设计文件图DC101C-03DC101C-04
父底书名称底板及吊模模板安装安全技术交底
交底日期交底人复核人
技术交底内容:
1、设计要点
生物反应池一座，长150.20米，宽115.80米，池体深度7.5米，池体设计为钢筋混凝土结构，混凝土设计强度为C35,抗渗等级S&池顶标高21.400米，池底标高13.900米，池体四周回填土标高17.580米。

2、开始施工条件及施工准备工作
1、地质资料，施工图纸，施工方案齐全；
2、部分作业场地回填及整平完成，西北侧拉森钢板桩定位放线完
成。

3、生物反应池西北两侧各整平一处钢板桩的堆放场地；施工外围西北侧道路
已形成，满足施工机械及车辆通行。

4、施工场地用电由项目部统一进行临时用电规划。

5施工材料、设备:
材料（设备）名规格型
钢板桩SP-III 型
405
2
2020年4月19日
安全技术交底书
单位/单体工程名称：生物反应池第2页共5页
（1 ）测量放线
由测量人员放出钢板支护结构的轴线和边线，然后在边线位置撒上
3
2020年4月19日。

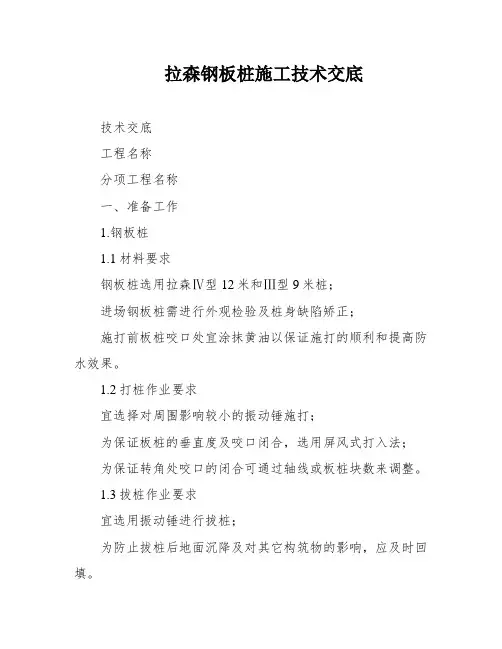

拉森钢板桩施工技术交底技术交底工程名称分项工程名称一、准备工作1.钢板桩1.1材料要求钢板桩选用拉森Ⅳ型12米和Ⅲ型9米桩；进场钢板桩需进行外观检验及桩身缺陷矫正；施打前板桩咬口处宜涂抹黄油以保证施打的顺利和提高防水效果。

1.2打桩作业要求宜选择对周围影响较小的振动锤施打；为保证板桩的垂直度及咬口闭合，选用屏风式打入法；为保证转角处咬口的闭合可通过轴线或板桩块数来调整。

1.3拔桩作业要求宜选用振动锤进行拔桩；为防止拔桩后地面沉降及对其它构筑物的影响，应及时回填。

2.支撑体系2.1材料要求型钢均采用Q235-B级,350mm*350H型型钢，支撑钢管采用406*10mm。

2.2构件的连接2.2.1支撑体系的节点均接纳平接方式进行焊接。

一切节点内角处还应加设程度长度为300mm的连接钢板。

2.2.2构件连接处采用接触边满焊，焊缝高度不小于8mm。

2.2.3在围檩与支撑连接处的腹板上加焊厚度为10mm的肋板，以增强腹板的稳定性及抗扭刚度。

2.2.4为使围檩与板桩之间接触紧密，传力均匀，程度支撑杆件设置时应在相应部位对围檩施加预加应力。

2.2.5为保证水平支撑体系的安装精度及施工便利，基坑开挖至支撑高度后，应在板桩金井湾大道道路工程Ⅰ标段拉森钢板桩施工手艺交底交底日期相应部位设置钢牛腿，围檩及支撑构件安装就位及校核高程后方可进行构件节点的连接，钢牛腿的尺寸及型号详见施工图纸。

2.2.6钢制构件的施工及安装应有严格的质量检验措施，质量检验应符合《钢结构工程施工质量验收规范》（GB-2001）的规定。

二、钢板桩支护施工1.钢板桩支护施工流程⑴基坑开挖到第一道支撑设计标高时架设支撑，保证基坑正常开挖过程中围护布局的受力符合设计。

⑵为确保围檩与程度支撑之间有足够紧，在安装程度支撑时，在程度支撑与钢围檩之间插入钢楔，钢楔与程度支撑和钢围檩之间焊接。

同时接纳两根角钢分别与钢围檩和程度支撑焊接，防止施工过程中，因围护布局产生位移，导致程度支撑坠落。

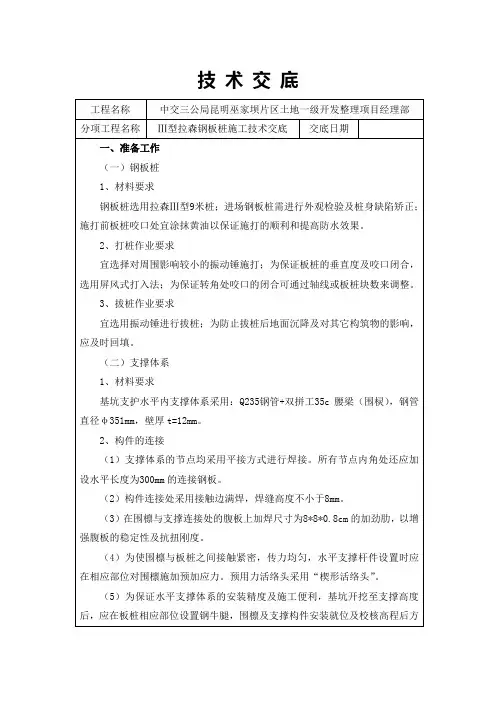

技术交底工程名称中交三公局昆明巫家坝片区土地一级开发整理项目经理部分项工程名称Ⅲ型拉森钢板桩施工技术交底交底日期一、准备工作（一）钢板桩1、材料要求钢板桩选用拉森Ⅲ型9米桩；进场钢板桩需进行外观检验及桩身缺陷矫正；施打前板桩咬口处宜涂抹黄油以保证施打的顺利和提高防水效果。

2、打桩作业要求宜选择对周围影响较小的振动锤施打；为保证板桩的垂直度及咬口闭合，选用屏风式打入法；为保证转角处咬口的闭合可通过轴线或板桩块数来调整。

3、拔桩作业要求宜选用振动锤进行拔桩；为防止拔桩后地面沉降及对其它构筑物的影响，应及时回填。

（二）支撑体系1、材料要求基坑支护水平内支撑体系采用：Q235钢管+双拼工35c腰梁（围棂），钢管直径φ351mm，壁厚t=12mm。

2、构件的连接（1）支撑体系的节点均采用平接方式进行焊接。

所有节点内角处还应加设水平长度为300mm的连接钢板。

（2）构件连接处采用接触边满焊，焊缝高度不小于8mm。

（3）在围檩与支撑连接处的腹板上加焊尺寸为8*8*0.8cm的加劲肋，以增强腹板的稳定性及抗扭刚度。

（4）为使围檩与板桩之间接触紧密，传力均匀，水平支撑杆件设置时应在相应部位对围檩施加预加应力。

预用力活络头采用“楔形活络头”。

（5）为保证水平支撑体系的安装精度及施工便利，基坑开挖至支撑高度后，应在板桩相应部位设置钢牛腿，围檩及支撑构件安装就位及校核高程后方可进行构件节点的连接，钢牛腿的尺寸及型号详见施工图纸。

（6）钢制构件的施工及安装应有严格的质量检验措施，质量检验应符合《钢结构工程施工质量验收规范》（GB50205-2001）的规定。

二、钢板桩支护施工（二）钢板桩支护施工流程1、钢管为垂直于基坑坑壁对撑，水平向沿基坑纵向间距为5m，布置在钢板桩顶部，支撑撑到（围棂），钢管长度不够时采用栓接。

若有混凝土地表时须破除路面，基坑开挖至设计支撑钢管中心线以下0.8m时架设钢管支撑，保证基坑正常开挖过程中围护结构的受力符合设计。

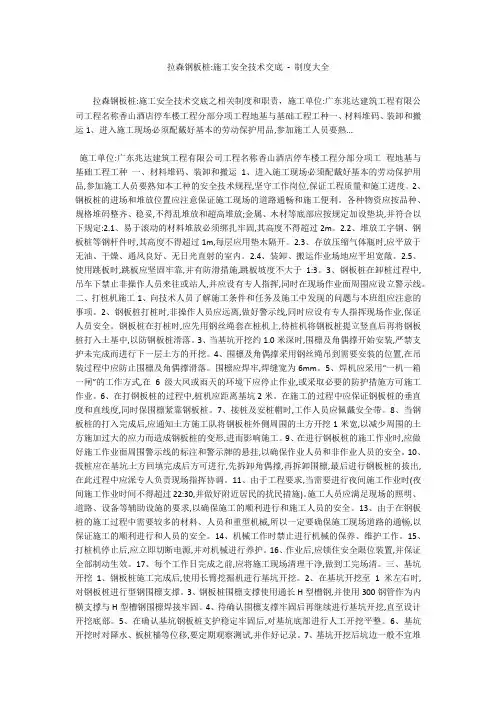

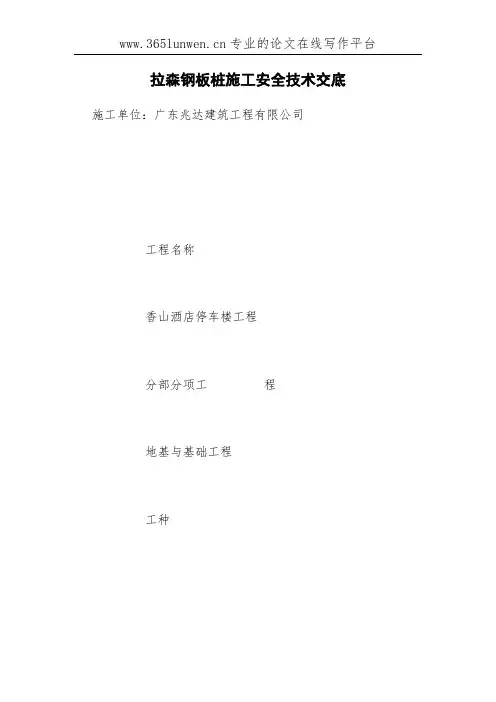

拉森钢板桩:施工安全技术交底-制度大全拉森钢板桩:施工安全技术交底之相关制度和职责，施工单位:广东兆达建筑工程有限公司工程名称香山酒店停车楼工程分部分项工程地基与基础工程工种一、材料堆码、装卸和搬运1、进入施工现场必须配戴好基本的劳动保护用品,参加施工人员要熟...施工单位:广东兆达建筑工程有限公司工程名称香山酒店停车楼工程分部分项工程地基与基础工程工种一、材料堆码、装卸和搬运1、进入施工现场必须配戴好基本的劳动保护用品,参加施工人员要熟知本工种的安全技术规程,坚守工作岗位,保证工程质量和施工进度。

2、钢板桩的进场和堆放位置应注意保证施工现场的道路通畅和施工便利。

各种物资应按品种、规格堆码整齐、稳妥,不得乱堆放和超高堆放;金属、木材等底部应按规定加设垫块,并符合以下规定:2.1、易于滚动的材料堆放必须绑扎牢固,其高度不得超过2m。

2.2、堆放工字钢、钢板桩等钢杆件时,其高度不得超过1m,每层应用垫木隔开。

2.3、存放压缩气体瓶时,应平放于无油、干燥、通风良好、无日光直射的室内。

2.4、装卸、搬运作业场地应平坦宽敞。

2.5、使用跳板时,跳板应坚固牢靠,并有防滑措施,跳板坡度不大于1:3。

3、钢板桩在卸桩过程中,吊车下禁止非操作人员来往或站人,并应设有专人指挥,同时在现场作业面周围应设立警示线。

二、打桩机施工1、向技术人员了解施工条件和任务及施工中发现的问题与本班组应注意的事项。

2、钢板桩打桩时,非操作人员应远离,做好警示线,同时应设有专人指挥现场作业,保证人员安全。

钢板桩在打桩时,应先用钢丝绳套在桩机上,待桩机将钢板桩提立竖直后再将钢板桩打入土基中,以防钢板桩滑落。

3、当基坑开挖约1.0米深时,围檩及角偶撑开始安装,严禁支护未完成而进行下一层土方的开挖。

4、围檩及角偶撑采用钢丝绳吊到需要安装的位置,在吊装过程中应防止围檩及角偶撑滑落。

围檩应焊牢,焊缝宽为6mm。

5、焊机应采用“一机一箱一闸”的工作方式,在6级大风或雨天的环境下应停止作业,或采取必要的防护措施方可施工作业。

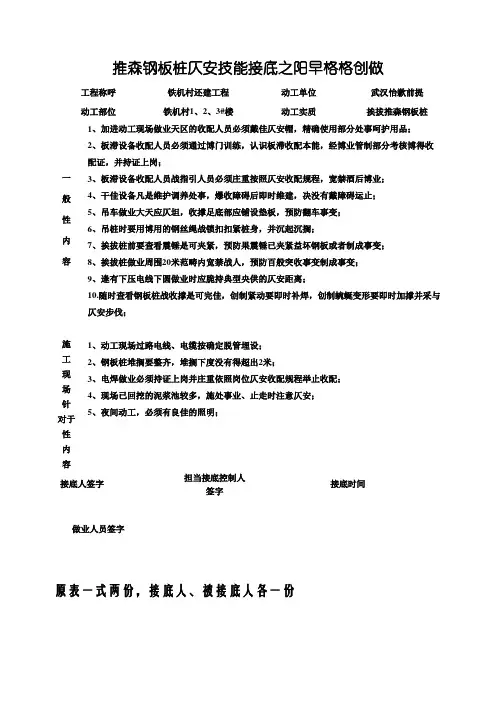

推森钢板桩仄安技能接底之阳早格格创做
工程称呼铁机村还建工程动工单位武汉怡歉前提动工部位铁机村1、2、3#楼动工实质挨拔推森钢板桩
一般性内容1、加进动工现场做业天区的收配人员必须戴佳仄安帽，精确使用部分处事呵护用品；
2、板滞设备收配人员必须通过博门训练，认识板滞收配本能，经博业管制部分考核博得收配证，并持证上岗；
3、板滞设备收配人员战指引人员必须庄重按照仄安收配规程，宽禁酒后博业；
4、干佳设备凡是维护调养处事，爆收障碍后即时维建，决没有戴障碍运止；
5、吊车做业大天应仄坦，收撑足底部应铺设垫板，预防翻车事变；
6、吊桩时要用博用的钢丝绳战锁扣扣紧桩身，并沉起沉搁；
7、挨拔桩前要查看震锤是可夹紧，预防果震锤已夹紧益坏钢板或者制成事变；
8、挨拔桩做业周围20米范畴内宽禁战人，预防百般突收事变制成事变；
9、逢有下压电线下圆做业时应脆持典型央供的仄安距离；
10.随时查看钢板桩战收撑是可完佳，创制紧动要即时补焊，创制蜿蜒变形要即时加撑并采与仄安步伐；
施工现场针对于性内容1、动工现场过路电线、电缆按确定脱管埋设；
2、钢板桩堆搁要整齐，堆搁下度没有得超出2米；
3、电焊做业必须持证上岗并庄重依照岗位仄安收配规程举止收配；
4、现场已回挖的泥浆池较多，施处事业、止走时注意仄安；
5、夜间动工，必须有良佳的照明；
接底人签字担当接底控制人
签字
接底时间
做业人员签字
原表一式两份，接底人、被接底人各一份。

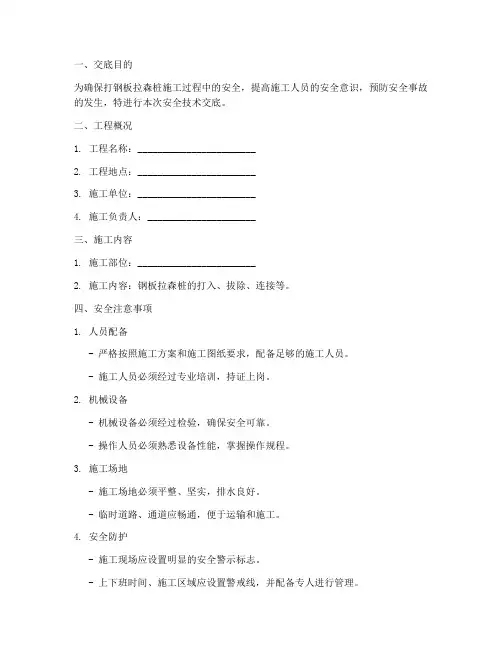

一、交底目的为确保打钢板拉森桩施工过程中的安全，提高施工人员的安全意识，预防安全事故的发生，特进行本次安全技术交底。

二、工程概况1. 工程名称：________________________2. 工程地点：________________________3. 施工单位：________________________4. 施工负责人：______________________三、施工内容1. 施工部位：________________________2. 施工内容：钢板拉森桩的打入、拔除、连接等。

四、安全注意事项1. 人员配备- 严格按照施工方案和施工图纸要求，配备足够的施工人员。

- 施工人员必须经过专业培训，持证上岗。

2. 机械设备- 机械设备必须经过检验，确保安全可靠。

- 操作人员必须熟悉设备性能，掌握操作规程。

3. 施工场地- 施工场地必须平整、坚实，排水良好。

- 临时道路、通道应畅通，便于运输和施工。

4. 安全防护- 施工现场应设置明显的安全警示标志。

- 上下班时间、施工区域应设置警戒线，并配备专人进行管理。

- 施工人员必须佩戴安全帽、安全带等防护用品。

5. 施工操作- 打桩过程中，注意观察桩身倾斜、扭转等情况，发现问题及时处理。

- 拔桩过程中，注意观察吊钩、吊车等设备状态，确保安全。

- 钢板桩连接时，注意锁口对接紧密，防止发生倾斜、扭转等情况。

6. 应急处置- 施工过程中，如发生安全事故，立即停止施工，迅速采取应急措施。

- 组织人员进行救援，并立即上报相关部门。

五、安全技术措施1. 施工前- 对施工人员进行安全教育和培训，提高安全意识。

- 检查机械设备、施工材料，确保安全可靠。

- 制定详细的施工方案，明确施工步骤、安全措施。

2. 施工中- 严格按照施工方案和操作规程进行施工。

- 定期检查施工安全设施，确保完好有效。

- 发现安全隐患，立即整改。

3. 施工后- 对施工场地进行清理，确保整洁、安全。

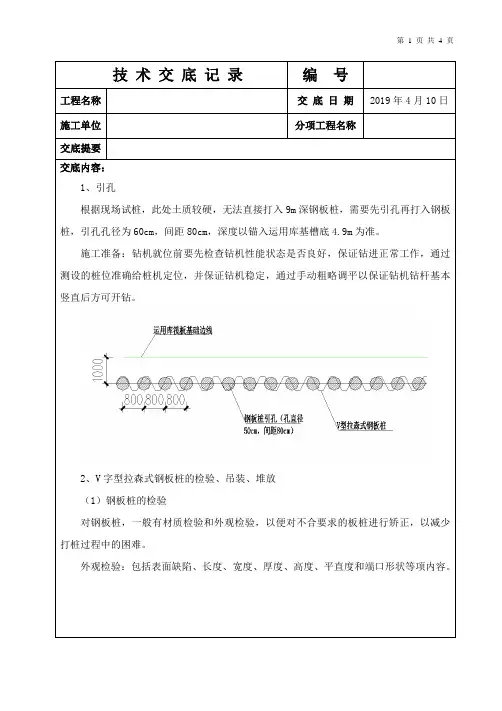

交底内容：1、引孔根据现场试桩，此处土质较硬，无法直接打入9m深钢板桩，需要先引孔再打入钢板桩，引孔孔径为60cm，间距80cm，深度以锚入运用库基槽底4.9m为准。

施工准备：钻机就位前要先检查钻机性能状态是否良好，保证钻进正常工作，通过测设的桩位准确给桩机定位，并保证钻机稳定，通过手动粗略调平以保证钻机钻杆基本竖直后方可开钻。

2、V字型拉森式钢板桩的检验、吊装、堆放（1）钢板桩的检验对钢板桩，一般有材质检验和外观检验，以便对不合要求的板桩进行矫正，以减少打桩过程中的困难。

外观检验：包括表面缺陷、长度、宽度、厚度、高度、平直度和端口形状等项内容。

（2）钢板桩吊运装卸钢板桩宜采用两点吊。

吊运时，每次起吊的钢板桩根数不宜过多，吊运方式有成捆起吊和单根起吊。

成捆起吊通常采用钢索捆扎，而单根吊运常用专用的吊具。

（3）钢板桩堆放：钢板桩堆放的地点，要选择在不会因压重而发生较大沉陷变形的平坦而坚固的场地上，并便于运往打桩施工现场。

堆放时应注意：①堆放的顺序、位置、方向和平面布置等应考虑到以后的施工方便；②钢板桩要按型号、规格、长度分别堆放，并在堆放处设置标牌说明；③钢板桩应分层堆放，每层堆放数量一般不超过5 根，各层间要垫枕木，垫木间距。

一般为3-4 米，且上、下层垫木应在同一垂直线上，堆放的总高度不宜超过2 米。

3、钢板桩施打（1）钢板桩用挖机带振锤施打，施打前一定要熟悉地下管线、构筑物的情况，认真放出准确的支护桩中轴线。

（2）打桩前，对钢板桩逐根检查，剔除连接锁口锈蚀、变形严重的钢板桩，不合格者待修整后才可使用。

（3）在插打过程中随时测量监控每块桩的垂直度不超过1/150，当垂直度过大不能用拉齐方法调正时，拔起重打。

（4）本工程基坑安全等级为二级，施工期间应加强钢板桩顶部水平变形，钢板桩后的土体变形及既有桩板墙的监测。

板桩打设的公差标准如下表所示。

项目允许公差钢板桩轴线偏差±10cm钢桩顶标高±10cm钢板桩垂直度1/150（5）密扣且保证开挖后入土不小于4.9 米，保证钢板桩顺利合拢；钢板桩施工范围为筏板基础两头各多打2根桩为准。

拉森钢板桩施工要点交底一、施工前的准备工作- 桩位的临时标定：在施工现场根据设计要求和标高确定桩位，并用石灰或彩色油墨进行标记。

- 检查各种设备和工具的完好性：确保使用的振锤、钢板桩、挡土墙板等设备和工具完好，并且能够正常使用。

- 确定施工序列和方法：根据工程特点、施工条件和设计要求，制定合理的施工序列和施工方法。

- 准备施工必备材料：包括振锤、钢板桩、挡土墙板等所需材料，确保数量充足。

二、施工过程中的操作要点1. 钢板桩的安装- 振锤的使用：确保振锤的型号和重量符合设计要求，并且进行合适的调整，以确保钢板桩的安装效果。

- 钢板桩的连接：在安装钢板桩前，确保钢板桩的连接部分平整、干净，并使用合适的连接件将钢板桩连接好。

- 钢板桩的垂直度和位置控制：在安装钢板桩时，保持钢板桩的垂直度和位置符合设计要求，可以使用水平仪进行检测和调整。

2. 挡土墙板的安装- 连接件的选择：选择适当的连接件，保证挡土墙板的连接牢固可靠，并且连接件的质量符合要求。

- 挡土墙板的拼接和定位：在安装挡土墙板时，确保挡土墙板的拼接部位平整、干净，并按照设计要求进行定位。

- 挡土墙板的垂直度和位置控制：在安装挡土墙板时，保持挡土墙板的垂直度和位置符合设计要求，可以使用水平仪进行检测和调整。

3. 振动沉桩和静载试验- 振动沉桩的施工方法：根据设计要求和现场实际情况，选择合适的振动沉桩方法进行施工。

- 振动沉桩的控制要点：在振动沉桩过程中，要控制振动频率和振动力度，以避免对周围环境和结构物造成不必要的影响。

- 静载试验的准备工作：在进行静载试验前，要对试验桩进行充分检查，确保桩身完好无损，并按照要求进行灌浆或加固。

三、施工后的验收和整理工作- 施工质量的验收：对施工过程中的各项要求进行验收，检查钢板桩、挡土墙板的安装质量和验收标准是否符合要求。

- 清理场地和设备：施工结束后，对施工场地和设备进行清理，确保场地干净整洁，设备归位妥善保存。

拉伸钢板桩安全技术交底分部分项施工安全技术交底记录表单位工程名称浦口新城商务东街交底时间年月日交底部位拉森钢板桩施工工种全部人员交底内容:1. 进入施工现场必须配戴好基本的劳动保护用品，参加施工人员要熟知本工种的安全技术规程，坚守工作岗位，保证工程质量和施工进度。

2. 钢板桩的进场和堆放位置应注意保证施工现场的道路通畅和施工便利。

3. 钢板桩在卸桩过程中，吊车下禁止非操作人员来往或站人，并应设有专人指挥，同时在现场作业面周围应设立警示线。

4. 钢板桩打桩时，非操作人员应远离，做好警示线，同时应设有专人指挥现场作业，保证人员安全。

钢板桩在打桩时，应先用钢丝绳套在桩机上，待桩机将钢板桩提立竖直后再将钢板桩打入土基中，以防钢板桩滑落。

5. 当基坑开挖约1.5米深时，围檩及角偶撑开始安装，严禁支护未完成而进行下一层土方的开挖。

6. 围檩及角偶撑采用钢丝绳吊到需要安装的位置，在吊装过程中应防止围檩及角偶撑滑落。

围檩应焊牢，焊缝宽为6mm。

7. 焊机应采用“一机一箱一闸”的工作方式，在6级大风或雨天的环境下应停止作业，或采取必要的防护措施方可施工作业。

8. 在打钢板桩的过程中，桩机应距离基坑2米。

在施工的过程中应保证钢板桩的垂直度和直线度，同时保围檩紧靠钢板桩。

9. 拔桩应在基坑土方回填完成后方可进行，先拆卸角偶撑，再拆卸围檩，最后进行钢板桩的拔出，在此过程中应派专人负责现场指挥协调。

10. 当钢板桩的打入完成后，应通知土方施工队将钢板桩外侧周围的土方开挖1米宽，以减少周围的土方施加过大的应力而造成钢板桩的变形，进而影响施工。

11. 在进行钢板桩的施工作业时，应做好施工作业面周围警示线的标注和警示牌的悬挂，以确保作业人员和非作业人员的安全。

12. 由于工程要求，当需要进行夜间施工作业时，施工人员应满足现场的照明、道路、设备等辅助设施的要求，以确保施工的顺利进行和施工人员的安全。

13. 由于在钢板桩的施工过程中需要较多的材料、人员和重型机械，所以一定要确保施工现场道路的通畅，以保证施工的顺利进行和人员的安全。

拉森钢板桩安全交底精品管理制度、管理方案、合同、协议、一起学习进步表格编号技术交底书1311南京市纬七路东进二期工程桥梁施工（SG1项目名称第 1 页标）共8 页交底编号QL001工程名称桥梁工程设计文件图号06108-04-QL施工部位承台拉森钢板桩交底日期2016.11.26技术交底内容：钢板桩施工注意事项：一、钢板桩施工必须按照施工方案施工，在施工过程中注意以下事项1、导向桩打好之后，以横梁、槽钢焊接牢固，连接可靠。

确保导向桩不晃动，以便打桩时提高精确度。

2、线桩插打，钢板桩起吊后人力将桩插入锁口，动作缓慢，防止损坏锁口，插入后可稍松吊绳，使桩凭自重滑入。

3、钢板桩振动插打到小于设计标高40cm时，小心施工，防止超深发生。

4、封口时，精确计算异形钢板桩的尺寸，确保止水质量。

二、安装内支撑当围堰合拢后，抽水施工前还需要进行内支撑的安装，以防水压力过大影响围堰内的施工安全。

内支撑的设置，除了考虑受力，还要考虑到围堰内施工作业面是否满足施工。

内支撑由上至下设置，一边抽水一边安装并进行堵漏，根据水压力和土压力决定支撑数量，内支撑采用2I40b的型钢，支撑设置两道，设置四层（见附图）。

围堰内排水用抽水机，抽水机采用大于围堰内渗水量的1.5-2.0倍（抽完后留2-3台备用）。

三、钢板桩的施工中遇到的问题及处理由于路基地质结构复杂，钢板桩打拔施工中常遇到一些难题，常采用如下几点办法解决：1、钢板桩在软泥质地段挤进过程中受到泥中块石或其它不明障碍物等侧向挤压作用力大小不同容易发生偏斜，采取以下措施进行纠偏：在发生偏斜位置将钢板桩往上拔l.0m～2.0m，再往下锤进，如此上下往复振拔数次，可使大的块石等障碍物被振碎或使其发生位移，让钢板桩的位置得到纠正，减少钢板桩的倾斜度。

交底人：复核人：接受人：见接受单表格编号技术交底书1311南京市纬七路东进二期工程桥梁施工（SG1项目名称第 2 页标）共 8 页交底编号工程名称桥梁基础设计文件图号06108-04-QL施工部位承台拉森钢板桩交底日期2016.11.263、钢板桩沿轴线倾斜度较大时，采用异形桩来纠正，异形桩一般为上宽下窄和宽度大于或小于标准宽度的板桩，异形桩可根据据实际倾斜度进行焊接加工；倾斜度较小时也可以用卷扬机或葫芦和钢索将桩反向拉住再锤击。
