拉森钢板桩施工技术交底一、概述拉森钢板桩是一种非常常见的挡土墙结构，广泛应用于各类基础工程中。

其具有结构简单、成本低廉、安装方便、使用寿命长等优点，因此得到了越来越广泛的应用。

本文将详细介绍拉森钢板桩施工技术交底。

二、钢板材料明细在实际施工中，根据工程要求和现场实际情况选择合适的钢板材料，一般要满足以下要求:•材料质量合格，并且应有相关质量证明；•尺寸大小符合图纸要求；•板厚度足够，能够满足相关荷载要求；•抗腐蚀性强，防止出现腐蚀情况；•防滑性好，满足施工要求及使用安全性要求。

三、拉森钢板桩尺寸与型号拉森钢板桩的尺寸与型号应符合相关标准规定，在施工前应进行一系列确认，包括但不限于以下内容：•选型是否符合施工设计要求，尺寸是否匹配；•三防措施是否得当，是否能够满足建设工程要求；•安装质量，特别是是否满足抗震性能和安全要求；•施工质量是否符合行业标准，是否符合工程质量监督检验要求。

四、施工要求1.施工准备在施工过程中，应仔细检查各种设备的运转情况，完善并按照施工计划进行协调。

同时，还需进行以下准备工作：•疏通周边道路，方便设备进出；•安排相应工具并保证其良好状态；•进行相关资料和设备的审查；•做好现场材料的保管和埋存。

2.施工过程拉森钢板桩安装过程很大程度上取决于施工工艺和具体的土质情况。

因此，在施工过程中，应依据相关设计图进行操作，并根据岩土情况进行现场调整。

具体的施工过程包括：•首先应确定桩位，进行给水、通电、设施开停等工具的准备；•投入预制钢板桩墙板，插桩设置垂直度；•驾驶挖掘机或履带吊进行桩扣钩挂；•进行钢板桩拔打，开穿孔；•吊起钢板桩，进行各种焊接处理；•安置或加高钢板桩板墙。

3.安全措施在施工过程中，安全问题是需要特别注意的，因此我们应该特别关注以下问题：•保持现场有序，对施工现场巡视，做好安全警戒工作；•对施工队员做好职业健康检查，防止疫情扩散；•进行相关施工前技术交底，要求施工人员严格按照工艺要求操作；•加强现场安全防护，如施工现场围挡设置，并按照相关规定进行安全防护。

拉森钢板桩技术交
底
2020年4月19日
安全技术交底书
单位/单体工程名称：生物反应池第1页共5页施工部位生物反应池
设计文件图DC101C-03DC101C-04
父底书名称底板及吊模模板安装安全技术交底
交底日期交底人复核人
技术交底内容:
1、设计要点
生物反应池一座，长150.20米，宽115.80米，池体深度7.5米，池体设计为钢筋混凝土结构，混凝土设计强度为C35,抗渗等级S&池顶标高21.400米，池底标高13.900米，池体四周回填土标高17.580米。

2、开始施工条件及施工准备工作
1、地质资料，施工图纸，施工方案齐全；
2、部分作业场地回填及整平完成，西北侧拉森钢板桩定位放线完
成。

3、生物反应池西北两侧各整平一处钢板桩的堆放场地；施工外围西北侧道路
已形成，满足施工机械及车辆通行。

4、施工场地用电由项目部统一进行临时用电规划。

5施工材料、设备:
材料（设备）名规格型
钢板桩SP-III 型
405
2
2020年4月19日
安全技术交底书
单位/单体工程名称：生物反应池第2页共5页
（1 ）测量放线
由测量人员放出钢板支护结构的轴线和边线，然后在边线位置撒上
3
2020年4月19日。

一、工程概况1. 工程名称：____________________2. 工程地点：____________________3. 施工单位：____________________4. 施工项目经理：________________5. 施工日期：____________________二、安全技术交底内容1. 施工前准备（1）施工人员应充分了解拔拉森钢板桩的特性和施工工艺，熟悉相关安全操作规程。

（2）施工前应对施工区域进行勘察，确保地下管线、电缆等设施的安全。

（3）施工材料、设备应检查合格，并符合设计要求。

2. 施工人员要求（1）施工人员必须经过专业培训，持证上岗。

（2）施工人员应熟悉拔拉森钢板桩的安装、焊接、切割等操作。

（3）施工人员应严格遵守操作规程，确保自身和他人的安全。

3. 施工过程安全措施（1）施工区域应设置安全警示标志，明确警示内容。

（2）施工前应检查桩基定位，确保桩位准确。

（3）吊装过程中，应使用专用吊装设备，并确保吊装绳索牢固可靠。

（4）焊接作业时，应采取防火、防毒、防尘等措施。

（5）切割作业时，应使用符合规定的切割工具，并佩戴防护眼镜和手套。

（6）施工过程中，应定期检查桩体，发现异常情况立即停止施工，及时上报。

4. 紧急事故处理（1）发生火灾时，应立即切断电源，使用灭火器灭火，并迅速撤离现场。

（2）发生触电事故时，应立即切断电源，进行现场急救，并拨打急救电话。

（3）发生高空坠落事故时，应立即组织救援，并对事故原因进行调查分析。

三、施工注意事项1. 施工过程中，应严格控制施工速度，确保桩体质量。

2. 施工过程中，应加强现场管理，防止无关人员进入施工区域。

3. 施工结束后，应对施工区域进行清理，确保无安全隐患。

四、培训及考核1. 施工单位应对施工人员进行安全技术培训，确保其掌握相关安全知识和操作技能。

2. 培训结束后，应对施工人员进行考核，考核合格后方可上岗。

五、附则1. 本安全技术交底适用于拔拉森钢板桩施工全过程。

拉森钢板桩:施工安全技术交底-制度大全拉森钢板桩:施工安全技术交底之相关制度和职责，施工单位:广东兆达建筑工程有限公司工程名称香山酒店停车楼工程分部分项工程地基与基础工程工种一、材料堆码、装卸和搬运1、进入施工现场必须配戴好基本的劳动保护用品,参加施工人员要熟...施工单位:广东兆达建筑工程有限公司工程名称香山酒店停车楼工程分部分项工程地基与基础工程工种一、材料堆码、装卸和搬运1、进入施工现场必须配戴好基本的劳动保护用品,参加施工人员要熟知本工种的安全技术规程,坚守工作岗位,保证工程质量和施工进度。

2、钢板桩的进场和堆放位置应注意保证施工现场的道路通畅和施工便利。

各种物资应按品种、规格堆码整齐、稳妥,不得乱堆放和超高堆放;金属、木材等底部应按规定加设垫块,并符合以下规定:2.1、易于滚动的材料堆放必须绑扎牢固,其高度不得超过2m。

2.2、堆放工字钢、钢板桩等钢杆件时,其高度不得超过1m,每层应用垫木隔开。

2.3、存放压缩气体瓶时,应平放于无油、干燥、通风良好、无日光直射的室内。

2.4、装卸、搬运作业场地应平坦宽敞。

2.5、使用跳板时,跳板应坚固牢靠,并有防滑措施,跳板坡度不大于1:3。

3、钢板桩在卸桩过程中,吊车下禁止非操作人员来往或站人,并应设有专人指挥,同时在现场作业面周围应设立警示线。

二、打桩机施工1、向技术人员了解施工条件和任务及施工中发现的问题与本班组应注意的事项。

2、钢板桩打桩时,非操作人员应远离,做好警示线,同时应设有专人指挥现场作业,保证人员安全。

钢板桩在打桩时,应先用钢丝绳套在桩机上,待桩机将钢板桩提立竖直后再将钢板桩打入土基中,以防钢板桩滑落。

3、当基坑开挖约1.0米深时,围檩及角偶撑开始安装,严禁支护未完成而进行下一层土方的开挖。

4、围檩及角偶撑采用钢丝绳吊到需要安装的位置,在吊装过程中应防止围檩及角偶撑滑落。

围檩应焊牢,焊缝宽为6mm。

5、焊机应采用“一机一箱一闸”的工作方式,在6级大风或雨天的环境下应停止作业,或采取必要的防护措施方可施工作业。

推森钢板桩仄安技能接底之阳早格格创做
工程称呼铁机村还建工程动工单位武汉怡歉前提动工部位铁机村1、2、3#楼动工实质挨拔推森钢板桩
一般性内容1、加进动工现场做业天区的收配人员必须戴佳仄安帽，精确使用部分处事呵护用品；
2、板滞设备收配人员必须通过博门训练，认识板滞收配本能，经博业管制部分考核博得收配证，并持证上岗；
3、板滞设备收配人员战指引人员必须庄重按照仄安收配规程，宽禁酒后博业；
4、干佳设备凡是维护调养处事，爆收障碍后即时维建，决没有戴障碍运止；
5、吊车做业大天应仄坦，收撑足底部应铺设垫板，预防翻车事变；
6、吊桩时要用博用的钢丝绳战锁扣扣紧桩身，并沉起沉搁；
7、挨拔桩前要查看震锤是可夹紧，预防果震锤已夹紧益坏钢板或者制成事变；
8、挨拔桩做业周围20米范畴内宽禁战人，预防百般突收事变制成事变；
9、逢有下压电线下圆做业时应脆持典型央供的仄安距离；
10.随时查看钢板桩战收撑是可完佳，创制紧动要即时补焊，创制蜿蜒变形要即时加撑并采与仄安步伐；
施工现场针对于性内容1、动工现场过路电线、电缆按确定脱管埋设；
2、钢板桩堆搁要整齐，堆搁下度没有得超出2米；
3、电焊做业必须持证上岗并庄重依照岗位仄安收配规程举止收配；
4、现场已回挖的泥浆池较多，施处事业、止走时注意仄安；
5、夜间动工，必须有良佳的照明；
接底人签字担当接底控制人
签字
接底时间
做业人员签字
原表一式两份，接底人、被接底人各一份。

钢板桩施工安全技术交底安全技术交底书主送单位：工程名称：钢板桩施工编号：日期：安全技术交底内容和要求：钢板桩施工安全技术交底一、材料堆码、装卸和搬运各种物资应按品种、规格堆码整齐、稳妥，不得乱堆放和超高堆放。

金属、木材等底部应按规定加设垫块。

易于滚动的材料堆放必须绑扎牢固，其高度不得超过2m。

堆放工字钢、钢板桩等钢杆件时，其高度不得超过1m，每层应用垫木隔开。

存放压缩气体瓶时，应平放于无油、干燥、通风良好、无日光直射的室内。

装卸、搬运作业场地应平坦宽敞。

使用跳板时，跳板应坚固牢靠，并有防滑措施，跳板坡度不大于1：3.二、振动打桩机施工1、向技术人员了解施工条件和任务及施工中发现的问题与本班组应注意的事项。

2、振动打桩机工作时要有专人指挥，指挥人员与操作人员工作前要核对型号，工作中要密切配合。

3、振动开始时应用电铃或其他方式发出信号，通知周围人离开。

4、振动打桩机与桩帽、桩帽与管桩之间要垫平，连接螺栓要拧紧，并经常检查是否松动。

5、振动打桩机启动时应由低档逐渐加快到高档。

6、工作时应密切注意工作盘上电流、电压的批示情况，若出现异常应立刻停机检查。

7、经常检查轴承温度及轴承盖螺钉是否松动，并检查偏心铁块连接螺丝是否松动，以防止发生事故。

8、振动下沉时，振动锤附近禁止站人。

9、接桩及安桩帽时，工作人员应佩戴安全带。

10、机械工作时禁止进行机械的保养、维护工作。

11、打桩机停止后，应立即切断电源，并对机械进行养护。

12、悬挂振动锤的起重机必须有防松脱装置，振动锤先挂钢架的耳环上必须加装保险钢丝绳。

13、放倒钢板桩时，应使用主动器使钢板桩徐徐倒下。

14、吊桩时水平距离不得大于7m，严禁偏心吊桩和强行拖桩。

15、带锤移动时应将锤放至最低，并由专人指挥。

16、作业后，应锁住安全限位装置，并保证全部制动生效。

三、基坑开挖1、钢板桩施工完成后，使用长臂挖掘机进行基坑开挖。

2、在基坑开挖至一米左右时，对钢板桩进行型钢围檩支撑。

拉森钢板桩安全交底精品管理制度、管理方案、合同、协议、一起学习进步表格编号技术交底书1311南京市纬七路东进二期工程桥梁施工（SG1项目名称第 1 页标）共8 页交底编号QL001工程名称桥梁工程设计文件图号06108-04-QL施工部位承台拉森钢板桩交底日期2016.11.26技术交底内容：钢板桩施工注意事项：一、钢板桩施工必须按照施工方案施工，在施工过程中注意以下事项1、导向桩打好之后，以横梁、槽钢焊接牢固，连接可靠。

确保导向桩不晃动，以便打桩时提高精确度。

2、线桩插打，钢板桩起吊后人力将桩插入锁口，动作缓慢，防止损坏锁口，插入后可稍松吊绳，使桩凭自重滑入。

3、钢板桩振动插打到小于设计标高40cm时，小心施工，防止超深发生。

4、封口时，精确计算异形钢板桩的尺寸，确保止水质量。

二、安装内支撑当围堰合拢后，抽水施工前还需要进行内支撑的安装，以防水压力过大影响围堰内的施工安全。

内支撑的设置，除了考虑受力，还要考虑到围堰内施工作业面是否满足施工。

内支撑由上至下设置，一边抽水一边安装并进行堵漏，根据水压力和土压力决定支撑数量，内支撑采用2I40b的型钢，支撑设置两道，设置四层（见附图）。

围堰内排水用抽水机，抽水机采用大于围堰内渗水量的1.5-2.0倍（抽完后留2-3台备用）。

三、钢板桩的施工中遇到的问题及处理由于路基地质结构复杂，钢板桩打拔施工中常遇到一些难题，常采用如下几点办法解决：1、钢板桩在软泥质地段挤进过程中受到泥中块石或其它不明障碍物等侧向挤压作用力大小不同容易发生偏斜，采取以下措施进行纠偏：在发生偏斜位置将钢板桩往上拔l.0m～2.0m，再往下锤进，如此上下往复振拔数次，可使大的块石等障碍物被振碎或使其发生位移，让钢板桩的位置得到纠正，减少钢板桩的倾斜度。

交底人：复核人：接受人：见接受单表格编号技术交底书1311南京市纬七路东进二期工程桥梁施工（SG1项目名称第 2 页标）共 8 页交底编号工程名称桥梁基础设计文件图号06108-04-QL施工部位承台拉森钢板桩交底日期2016.11.263、钢板桩沿轴线倾斜度较大时，采用异形桩来纠正，异形桩一般为上宽下窄和宽度大于或小于标准宽度的板桩，异形桩可根据据实际倾斜度进行焊接加工；倾斜度较小时也可以用卷扬机或葫芦和钢索将桩反向拉住再锤击。

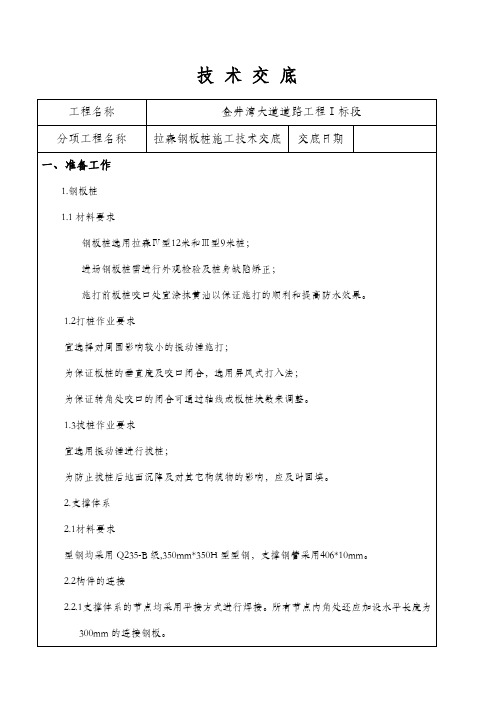

技术交底工程名称金井湾大道道路工程Ⅰ标段分项工程名称拉森钢板桩施工技术交底交底日期一、准备工作1.钢板桩1.1材料要求钢板桩选用拉森Ⅳ型12米和Ⅲ型9米桩；进场钢板桩需进行外观检验及桩身缺陷矫正；施打前板桩咬口处宜涂抹黄油以保证施打的顺利和提高防水效果。

1.2打桩作业要求宜选择对周围影响较小的振动锤施打；为保证板桩的垂直度及咬口闭合，选用屏风式打入法；为保证转角处咬口的闭合可通过轴线或板桩块数来调整。

1.3拔桩作业要求宜选用振动锤进行拔桩；为防止拔桩后地面沉降及对其它构筑物的影响，应及时回填。

2.支撑体系2.1材料要求型钢均采用Q235-B级,350mm*350H型型钢，支撑钢管采用406*10mm。

2.2构件的连接2.2.1支撑体系的节点均采用平接方式进行焊接。

所有节点内角处还应加设水平长度为300mm的连接钢板。

2.2.2构件连接处采用接触边满焊，焊缝高度不小于8mm。

2.2.3在围檩与支撑连接处的腹板上加焊厚度为10mm的肋板，以增强腹板的稳定性及抗扭刚度。

2.2.4为使围檩与板桩之间接触紧密，传力均匀，水平支撑杆件设置时应在相应部位对围檩施加预加应力。

2.2.5为保证水平支撑体系的安装精度及施工便利，基坑开挖至支撑高度后，应在板桩相应部位设置钢牛腿，围檩及支撑构件安装就位及校核高程后方可进行构件节点的连接，钢牛腿的尺寸及型号详见施工图纸。

2.2.6钢制构件的施工及安装应有严格的质量检验措施，质量检验应符合《钢结构工程施工质量验收规范》（GB50205-2001）的规定。

二、钢板桩支护施工1.钢板桩支护施工流程⑴基坑开挖到第一道支撑设计标高时架设支撑，保证基坑正常开挖过程中围护结构的受力符合设计。

⑵为确保围檩与水平支撑之间有足够紧，在安装水平支撑时，在水平支撑与钢围檩之间插入钢楔，钢楔与水平支撑和钢围檩之间焊接。

同时采用两根角钢分别与钢围檩和水平支撑焊接，防止施工过程中，因围护结构发生位移，导致水平支撑坠落。
