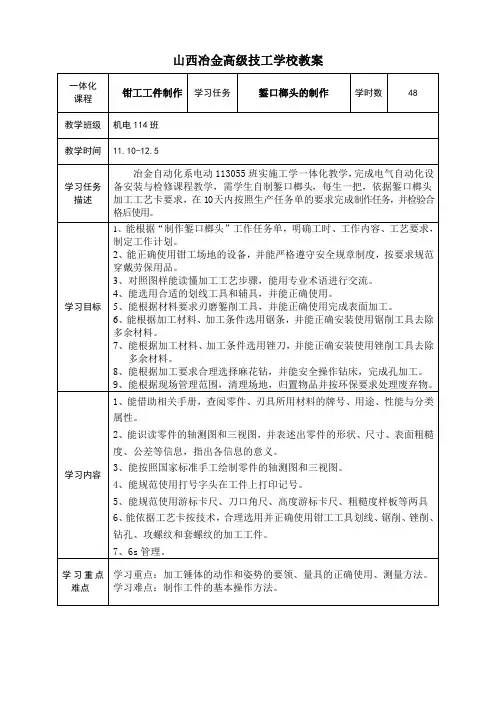

制作錾口榔头生产任务单

二、入门指导 【组织教学】 整队集中、点名，检查工量具及劳动保护用品。 【复习提问】1，锉削姿势的演示。
2，锯割加工的操作演示。 【讲授新课】 一、 加工步骤： 1. 按图样锯割加工外形，并去毛刺。 2. 按图制作 20mm×20mm 的正方体,长度为 112mm。 3. 以一大面为基准面锉削一端面,达到基本垂直，表面粗糙度为 Ra≤
10．锉 R2.5 圆弧,并保证工件总长为 112mm。
11．八角端部棱边倒角 3.5×45°。 12．用砂布将各加工面全部打光,待检。 13．待工件检验后,再将腰孔两边各倒出 1mm 喇叭口,20mm 端面锉成略
显凸弧形面。
二：注意事项；
1． 用 Ø9.7 钻头钻孔时,要求钻孔位置正确,孔径不能明显扩大,以 免造成加工余量不足,影响腰孔的正确加工。
2． 锉削腰孔时,应首先锉削两侧方向平面,后锉两端圆弧面,在锉 平面,要注意控制好锉刀的横向移动，防止锉坏两端孔面。
3． 加工四角 R3.5 内圆弧时,横向锉要锉准锉光,然后推光就容易, 且圆弧尖角处也不易坍角。
4． 在加工 R12 与 R18 内外圆弧时,横向必须平直，并与平面垂直， 才能使弧形面连接正确,外形美观。
14´
7. 舌部斜面平直度 0.03mm
10´
8. 腰孔长度 20±0.02mm
10´
9. 腰孔对称度 0.2mm
8´
10. R2.5 圆弧面圆滑
8´
11. 倒角均匀,各棱线清晰
－1/线
ቤተ መጻሕፍቲ ባይዱ
12. 表面粗糙度 Ra≤3.2µm
－1/面
13. 文明生产与安全生产
违者每次扣 5'
。
处 向
组
向旋转

3
钳工强化技能实训教学
教法进程
实训教学内容
任务三： 加工步骤
实物演示
给出毛坯讨论如何加工燕尾弧样板副的工艺过程？（让同学们到讲台分 析讲解）
答：根据同学们的讲解总结分析，一步一步给同学讲解加工燕尾镶配的 工艺过程！
师生互动 提问： 加工步骤 事项有哪
三、加工步骤 1.将圆钢放臵在“V”型铁上，以高度游标卡尺测量出其最高点，然后下
5．如果前三个锯削面无加工缺陷，则可以先锉削基准面 1。首先用大板锉 对第一面进行粗锉，，再用小板锉进行精锉，使其平面度达到 0.03mm。基准 面的锉削加工量尽可能少，但形位精度要尽可能高。
然后粗、精锉第 2 面，保证该面平面度达到 0.03mm，和第 1 面垂直，垂 直度达到 0.03mm。
用大板锉粗锉第 3 面，控制该面和第一面垂直，垂直度达到 0.03mm，和 第二面相互平行，平行度达到 0.05mm，控制尺寸精度在 20±0.05mm(用大板 锉粗锉时，留下 0.1—0.2mm，改用小板锉进行精锉)。
4
钳工强化技能实训教学
教法进程
实训教学内容
讲解演示
3.完成第 1 面的锯削后，将第 1 面放置在划线平板上，将高度游卡尺调至 21mm，对第 2 面进行划线并锯削；完成第 2 面锯削后，将工件放置在“V” 型铁上，结合刀口直角尺和高度游标卡尺对第 3 面进行划线（高度调整方法 同第一面），保证第 3 面与第 1、2 面基本垂直，最后进行锯削，如下图 1-3 示。（均以线外起锯）
6
钳工强化技能实训教学
教法进程
分析讲解
实训教学内容 6．按照图纸尺寸要求进行划线，如下图 1-6 示。
实物演示
注意事项
图 1-6 由于端面未加工，所以所有的长度尺寸必须加 0.5mm 的加工余量。

1、锉刀的选择；
2、锉刀的操作要领；
3、锉削加工方法。
1、指导学生查阅资料
2、讲解与示范操作
3、指导学生通过小组交流，总结分析錾釜榔头表面锉削工艺
4、教师巡回指导
1、顺向锉錾釜榔头表面
2、交叉锉錾釜榔头表面
3、推锉錾釜榔头表面
4、外圆弧面锉削
錾釜榔头钻孔、攻螺纹和套螺纹
1、钻孔工具的操作方法；
2、攻螺纹工具的操作方法；
4、防护用品：工作服、工作帽；
5、资料：錾釜榔头工作页、任务书、切削手册、交接班记录、评价表、安全操作规程等。
学习评价
1、能否按照钳工安全操作规程进行学习与工作；
2、根据加工錾口榔头过程中对规范的遵守执行情况；
3、是否正确规范完成工作页中的填写；
4、能否合理正确制定錾口榔头的加工工作计划；
5、能否正确使用钳工操作中的各个工量夹具；
1、为什么要在加工前进行划线？划线的具体步骤是什么？
2、基准划线原因？
3、划线前总是要先进行找正，这是为什么？
4、教师检查学生划线情况。
1、能识别常用划线工具及相应的辅助具。
2、查询资料总结出划线基准的确定原则。
3、正确.划线。
4、根据教师提出意见修改。
示范
行为引导法
錾削錾釜榔头表面
1、錾子和手锤选用；
2、錾子和手锤操作方法。
1、指导学生查阅錾削资料；
2、教师讲解与示范操作；
3、指导学生通过小组交流，总结錾削工艺；
4、教师巡回指导。
1、识别錾削工具；
2、根据錾口榔头加工工艺卡錾削平面；
3、錾削沟槽。
锯削錾釜榔头表面多余材料
1、锯削工具的选用；
2、锯削方法（锯削姿势、锯削运动、工件夹持、起锯、锯削）；

表2-1錾口手锤生产任务单
单 号：
开单时间: 年 月 日 时
开单部门：
开 单 人：
接 单 人： 部 组
签 名：
以下由开单人填写
序号
产品名称
材料
数量
技术标准、质量要求
1
錾口手锤
45
30
按图样要求
任务细则
1．到仓库领取相应的材料。
2．根据现场情况选用合适的工量具和设备。
3．根据加工工艺进行加工，交付检验。
4．填写生产任务单，清理工作场地，完成工量具、设备的维护保养。
任务类型
√ 钳加工
完成工时
40h
以下由开单人填写
领取材料
仓库管理员（签名）
年 月 日
领取工量具
完成质量
（小意见
（教师评价）
用户（签名）
年 月 日
改进措施
（反馈改良）
