錾口榔头的制作

学习任务三---錾口榔头的制作学习任务三錾口榔头的制作学习目标1、能借助相关手册，查阅零件、刃具所用材料的牌号、用途、性能与分类属性。

2、能识读零件的轴测图和三视图，并表述出零件的形状、尺寸、表面粗糙度、公差等信息，指出各信息的意义。

3、能按照国家标准手工绘制零件的轴测图和三视图。

4、能合理选用并正确使用划线工具（划针、样冲）和辅具。

5、能规使用钻床对孔进行加工，并能正确保养钻床。

6、能在老师指导下使用手锯按照划线轨迹圆料、方料进行锯割下料。

7、能规使用打号字头在工件上打印记号。

8、能规使用游标卡尺、刀口角尺、高度游标卡尺、粗糙度样板等两具。

9、能依据工艺卡按技术要求完成零件的加工。

10、能编制加工零件的热处理工艺。

11、能根据现场管理围，清理场地，归置物品并按环保要求处理废弃物。

建议学时62学时学习任务描述我校需扩大钳工实训车间规模，要求钳工组在10天按照生产任务单的要求完成30把錾口榔头的制作，并检验合格后交付钳加工车间使用。

学习工作流程学习活动1 接受工作任务，明确工作要求。

学习活动2 阅读工艺卡，明确加工步骤和方法学习活动3 制作錾口榔头并检验学习活动4 工作总结与评价学习活动1 接受工作任务，明确工作要求学习目标1、能按照规定领取工作任务。

2、能借助机械工人切削手册等，查阅錾口榔头所用的材料的牌号、用途、性能与分类属性。

3、能识读零件的轴测图和三视图，并说成錾口榔头的形状、尺寸、表面粗糙度、公差、材料等信息，指出各信息的意义。

建议学时22学时学习过程按照规定从生产主管处领取生产任务单并签字确认。

完成如下项目：1、阅读生产任务单，明确工作任务錾口榔头生产任务单单号: 开单时间：开单部门：开单人：(1) 请根据生产任务单，明确零件名称、制作材料、零件数量和完成时间。

零件名称：錾口榔头；制作材料：45钢；零件数量：30件；完成时间：64学时；(2)查询资料或咨询老师，明确錾口榔头的用途。

答：錾口榔头是钳工不可少的工具，也使日常生活中常用的工具，同时也可以用于铆接和钣金加工等常用的工具。

金工实习——榔头制作简介
榔头的制作是将下料、车工、铣工、钳工、刨工、铸造、锻压、焊接等串联起来。

榔头的制作分两部分：一是头的制作，头是在钳工车间完成的，其斜劈是用锯子锯出来的，其它则全部是用锉刀手工锉出来的；二是柄的制作，柄是在车床上，用钢筋加工完成的。

主要制作过程如下：
1．检查坯料。

2．锯、锉出长方体外形，并修整—端面，达到尺寸要求和垂直要求。

实习要求是我们做的小榔头是长50毫米的，所以我们需要做一个12*12的长方体。

3．划出4—R2倒角线并挫削加工达到图纸要求。

（左侧为全图右侧为单独图例）
4．划线加工扁嘴部位，达到各形面连接圆滑、光洁、纹理齐正并与侧面垂直。

5．划腰孔和SR32球面加工线，钻Φ8孔。

6．按图纸要求挫削腰孔。

7．挫SR32球面，并保证总长100mm。

8．去毛刺，复核。

錾口榔头手工制作主要锻炼钳工识图、下毛坯料、划线、锯 削、锉削、量具的使用、钻床的使用、钻孔、攻丝、套丝、手柄 材料校正等基本操作，是对钳工手工基本操作的综合练习，对提 高钳工基本功有很大的帮助。

一、图纸的熟悉及分析（如图1-2所示）熟悉图纸是工作的第一步，只有看懂图纸，了解图形，明确要求, 才能根据具体的要求制定加工步骤和加工工艺，以确保加工出来 的工件达到图纸的要求。

本工件是一个錾口榔头工具加工，要求榔头四边都相互垂直，垂 直度达到0.03mm ;平面连接光滑；2x45。

倒角尺寸准确；其它 尺寸精度见图纸。

、毛坯测量 对毛坯去毛刺，用钢直尺测量尺寸，确保尺寸达到© 30 x 92mm ， 保证达到工件的加工要求。

、加工步骤1、将圆钢放置在V 型铁上，以咼度游标卡尺测量出其最咼点, 然后下降5mm 划线，四周均划线，如图1-2所示。

图1-22沿所划线条（线外，及虚线处）进行锯削3、完成第一面的锯削和锉削后，将第一面放置在划线平板上，用高度游标卡尺对第二面进行划线并锯削，完成第二面锯削后， 将工件放置在V 型铁上，结合直角尺和高度游标卡尺对第三面进行划线（方法同第一面），保证第三面与第一、二面基本垂直， 最后进行锯削和锉削，如图1-3所示。

4、利用第三面做基准面，放置在划线平板上进行划线，划出第 四面加工线，并对第四面进行加工，如图 1-4所示。

图1-45、加工方头端面并保证该端面和 1、2、3、4端面相互垂直，然后按照图纸尺寸要求进行划线，如下图 1-6所示。

图1-6由于端面未完全加工，所以总长尺寸必须留有 0.3-0.5mm 的加工余量。

对舌头部分进行加工，用8寸半圆锉对R12圆弧进行加工， 以半径规检测（也可用钢直尺头部圆弧），然后用平板锉对斜面 进行粗、精锉加工，最后用推锉进行平面和圆弧的连接。

&锉削端面方头端面必须与方头四面保持垂直，中间可以略微凸起；锉削斜面端部，保证舌端平整光滑，与 1、2、3、面垂直，并控制总长 在 90mm 。

制作錾口锤子一、工作图样图7—44 錾口锤子二、读图图7—44中，右上方是断面图，断面图下边是斜视图。

三、工作准备1、备料45（φ30×115）2、主要工量具请同学们自己编写，交老师审阅后使用。

四、工作步骤1．检查来料尺寸。

2．按图样要求锉准20×20mm长方体。

3．以长面为基准锉一端面，达到基本垂直，表面粗糙度R。

≤3.2μm。

4．以一长面及端面为基准，用錾口榔头样板划出形体加工线(两面同时划出)，并按图样尺寸划出4—3.5×45°倒角加工线。

5．锉4—3.5×45°倒角达到要求。

方法：先用圆锉粗锉出R3.5圆弧，然后分别用粗、细板锉粗、细锉倒角，再用圆锉细加工R3.5圆弧，最后用推锉法修整，并用砂布打光。

6．按图划出腰孔加工线及钻孔检查线，并用φ9.7mm钻头钻孔。

7．用圆锉锉通两孔，然后按图样要求锉好腰孔。

8．按划线在R12处钻φ5孔，后用手锯按加工线锯去多余部分(放锉削余量)。

9．用半圆锉按线粗锉R12内圆弧面，用板锉粗锉斜面与R8圆弧面至划线线条。

后用细板锉细锉斜面，用半圆锉细锉R12内圆弧面，再用细板锉细锉R8外圆弧面。

最后用细板锉及半圆锉作推锉修整，达到各形面连接圆滑，光洁、纹理齐正。

10．锉R2.5圆头，并保证工件总长112mm。

11．八角端部棱边倒角3.5× 45°。

12．用砂布将各加工面全部打光，交件待验。

13．待工件检验后，再将腰孔各面倒出1mm弧形喇叭口，20mm端面锉成略呈凸弧形面，然后将工件两端热处理淬硬。

特别提示：1．用φ9.7钻头钻孔时，要求钻孔位置正确，钻孔孔径没有明显扩大，以免造成加工余量不足，影响腰孔的正确加工。

2．锉削腰孔时，应先锉两侧平面，后锉两端圆弧面。

在锉平面时要注意控制好锉刀的横向移动，防止锉坏两端孔面。

3．加工四角R3.5内圆弧时，横向锉要锉准锉光，然后推光就容易，且圆弧尖角处也不易坍角。

教学过程
教学课题錾口榔头制作的工艺分析
项目教学环节师生活动
一、图纸识读
关于图纸识读的引导问题：
1、錾口（鸭嘴）榔头零件图包括哪几方面内容？
2、制作榔头的材料是什么？其含义是什么？
3、长、宽、高三个方向的基准是什么？
4、尺寸精度要求最高的是哪个尺寸？其公差是多少？
5、说说形位公差的含义？图中还有什么形位公差？
二、工艺分析
1、毛坯料与錾口（鸭嘴）榔头：
圆棒φ30×113 立体图：
2、制作思路的建立：
毛坯加工长方体加工榔头头部棱边加工腰形孔加工斜面倒角、倒圆抛光全面检测
3、工量具选择：
划线工具类：平板、V形铁、高度游标卡尺、划针、划规
加工工具类：锯弓、锯条、粗、细扁锉、三角锉、半圆锉、圆锉、什锦锉、台钻及附件、φ5mm、φ9.8mm钻头、锤子、錾子、样冲及辅助工具锉刀刷、毛刷等。

导入新课：
问题引导法
（学生回答）
图纸+PPT课件
运用形体分析法，讨论榔头的形成。

并建立制作思路。

讨论一：
学生自拟工量具方案。

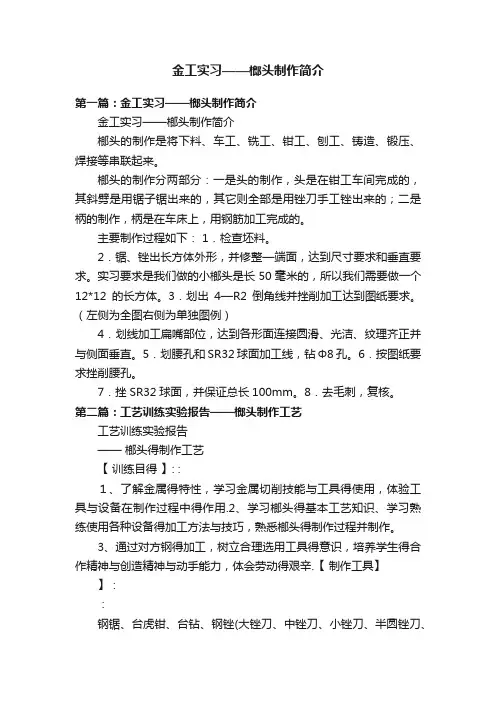

金工实习——榔头制作简介第一篇：金工实习——榔头制作简介金工实习——榔头制作简介榔头的制作是将下料、车工、铣工、钳工、刨工、铸造、锻压、焊接等串联起来。

榔头的制作分两部分：一是头的制作，头是在钳工车间完成的，其斜劈是用锯子锯出来的，其它则全部是用锉刀手工锉出来的；二是柄的制作，柄是在车床上，用钢筋加工完成的。

主要制作过程如下： 1．检查坯料。

2．锯、锉出长方体外形，并修整—端面，达到尺寸要求和垂直要求。

实习要求是我们做的小榔头是长50毫米的，所以我们需要做一个12*12的长方体。

3．划出4—R2倒角线并挫削加工达到图纸要求。

（左侧为全图右侧为单独图例）4．划线加工扁嘴部位，达到各形面连接圆滑、光洁、纹理齐正并与侧面垂直。

5．划腰孔和SR32球面加工线，钻Φ8孔。

6．按图纸要求挫削腰孔。

7．挫SR32球面，并保证总长100mm。

8．去毛刺，复核。

第二篇：工艺训练实验报告——榔头制作工艺工艺训练实验报告——榔头得制作工艺【训练目得】: :１、了解金属得特性，学习金属切削技能与工具得使用，体验工具与设备在制作过程中得作用.2、学习榔头得基本工艺知识、学习熟练使用各种设备得加工方法与技巧，熟悉榔头得制作过程并制作。

3、通过对方钢得加工，树立合理选用工具得意识，培养学生得合作精神与创造精神与动手能力，体会劳动得艰辛.【制作工具】】：：钢锯、台虎钳、台钻、钢锉(大锉刀、中锉刀、小锉刀、半圆锉刀、小半圆锉刀、圆锉刀、油光锉）、钢板尺、直角钢尺、划针、铁锤、刷子、钢刷【工艺流程】: :一、榔头头得制作: :1、锯取方形钢块: 领取长260cm 得长方体4５号钢,用钢锯将其从中间锯开,分成两段长 130cｍ得长方体钢条，取其中得一段。

注意:锯得时候要使锯出来得平面尽量平整，如果不平整得话，锉得时候会比较困难,费力又费时.锯得时候要掌握力度与技术姿势要标准。

２、锉平面：将据出得刚面用大锉刀锉平，锉得时候要注意使刚面尽量平衡,正确得姿势与方法使用锉刀。
