学习任务三---錾口榔头的制作学习任务三錾口榔头的制作学习目标1、能借助相关手册，查阅零件、刃具所用材料的牌号、用途、性能与分类属性。
2、能识读零件的轴测图和三视图，并表述出零件的形状、尺寸、表面粗糙度、公差等信息，指出各信息的意义。
3、能按照国家标准手工绘制零件的轴测图和三视图。
4、能合理选用并正确使用划线工具（划针、样冲）和辅具。
5、能规使用钻床对孔进行加工，并能正确保养钻床。
6、能在老师指导下使用手锯按照划线轨迹圆料、方料进行锯割下料。
7、能规使用打号字头在工件上打印记号。
8、能规使用游标卡尺、刀口角尺、高度游标卡尺、粗糙度样板等两具。
9、能依据工艺卡按技术要求完成零件的加工。
10、能编制加工零件的热处理工艺。
11、能根据现场管理围，清理场地，归置物品并按环保要求处理废弃物。
建议学时62学时学习任务描述我校需扩大钳工实训车间规模，要求钳工组在10天按照生产任务单的要求完成30把錾口榔头的制作，并检验合格后交付钳加工车间使用。
学习工作流程学习活动1 接受工作任务，明确工作要求。
学习活动2 阅读工艺卡，明确加工步骤和方法学习活动3 制作錾口榔头并检验学习活动4 工作总结与评价学习活动1 接受工作任务，明确工作要求学习目标1、能按照规定领取工作任务。
2、能借助机械工人切削手册等，查阅錾口榔头所用的材料的牌号、用途、性能与分类属性。
3、能识读零件的轴测图和三视图，并说成錾口榔头的形状、尺寸、表面粗糙度、公差、材料等信息，指出各信息的意义。
建议学时22学时学习过程按照规定从生产主管处领取生产任务单并签字确认。
完成如下项目：1、阅读生产任务单，明确工作任务錾口榔头生产任务单单号: 开单时间：开单部门：开单人：(1) 请根据生产任务单，明确零件名称、制作材料、零件数量和完成时间。
零件名称：錾口榔头；制作材料：45钢；零件数量：30件；完成时间：64学时；(2)查询资料或咨询老师，明确錾口榔头的用途。
答：錾口榔头是钳工不可少的工具，也使日常生活中常用的工具，同时也可以用于铆接和钣金加工等常用的工具。
学习任务一榔头制作2.能说出钳工场地的设备及安全规章制度，并能严格遵守，按要求规范穿戴劳保用品。
3.能看懂图样，能根据毛坯，分析出所需去除的余量。
4.能查阅相关资料，解释常用材料牌号含义。
5.能读懂加工工艺步骤，能用专业术语进行交流。
6.能正确选用并使用合适的划线工具和辅具。
7.能根据材料要求刃磨錾削工具，并能正确使用工具完成表面加工。
8.能根据加工材料、加工条件选用锯条，并能正确安装使用锯削工具去除多余材料。
9.能根据加工材料、加工条件选用锉刀，并能正确安装使用锉削工具去除多余材料。
10.能根据加工要求合理选择麻花钻，并能安全操作钻床，完成孔加工。
11.能正确使用游标卡尺、刀口直尺、刀口角尺对加工零件进行检测，并能对所使用的量具按要求进行日常保养。
12.能根据检测结果与图样进行比较，判别零件是否合格。
13.能对零件进行简单的热处理工艺。
14.能根据现场管理规范要求，清理场地，归置物品。
15.能按环保要求处理废弃物。
60学时根据实际需要他设计了工作情境描述学习目标建议学时榔头的加工零件图，但考虑到机床生产较忙，而且只要加工一把榔头，所以生产采用钳加工的方法来完成。
如下图所示，现在把任务安排给你，你能否通过手工操作来完成该小榔头的制作。
合劳保要求的服装，在老师的指导下，读懂图纸、分析出加工工艺步骤、正确使用工量具、按图样要求，采用划线、錾削、锯割、锉削、孔加工、抛光以及简单的热处理等加工方法，使用游标卡尺、角尺、直尺进行检测，独立完成榔头制作，并能按现场管理规范要求清理场地，归置物品，按环保要求处理废弃物。
✧学习活动1 接受工作任务，明确工作要求。
（22课时）✧学习活动2 阅读工艺卡，明确加工步骤和方法（12课时）✧学习活动3 制作錾口榔头并检验（24课时）技术要求1.材料：45#2.榔头两端淬硬生产派工单单号：开单部门：开单人：开单时间：年月日时分接单人：部小组（签名）注：以下由开单人填写生产派工单模型图产口名称榔头制作完成工时60工时产品技术要求按图样加工，满足使用功能要求注：以下由接单人和确认方填写领取材料(含消耗品)成本核算金额合计: 领用工具操作者检测（签名）年月日班组检测（签名）年月日生产数量统计合格不良返修报废统计：审核：批准：学习活动1 接受工作任务，明确工作要求一、学习准备钻床安全操作规程、砂轮安全操作规程、场地安全规章制度、相关视频、工作服、工作帽、教材●能按照规定领取工作任务。

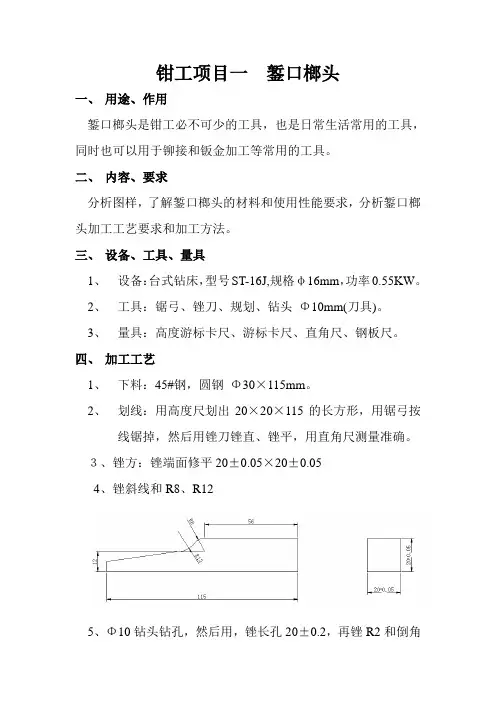

钳工项目一錾口榔头一、用途、作用錾口榔头是钳工必不可少的工具，也是日常生活常用的工具，同时也可以用于铆接和钣金加工等常用的工具。
二、内容、要求分析图样，了解錾口榔头的材料和使用性能要求，分析錾口榔头加工工艺要求和加工方法。
三、设备、工具、量具1、设备：台式钻床，型号ST-16J,规格φ16mm，功率0.55KW。
2、工具：锯弓、锉刀、规划、钻头Φ10mm(刀具)。
3、量具：高度游标卡尺、游标卡尺、直角尺、钢板尺。
四、加工工艺1、下料：45#钢，圆钢Φ30×115mm。
2、划线：用高度尺划出20×20×115的长方形，用锯弓按线锯掉，然后用锉刀锉直、锉平，用直角尺测量准确。
３、锉方：锉端面修平20±0.05×20±0.054、锉斜线和R8、R125、Φ10钻头钻孔，然后用，锉长孔20±0.2，再锉R2和倒角2×45°。
钳工项目二五角星镶配一、目的熟练掌握划线、钻孔、锯、锉、钳工的基本功，能按图纸的技术要求完成件1和件2的镶配，保证配合间隙。
二、内容要求1、各锉削面的平面度为0.02mm，与基准面的垂直度为0.02mm。
2、件1和件2的配合间隙为0.01-0.05mm；3.5孔均布公差为0.04。
三、设备、工具、量具1、设备：台式钻床，型号ST—16J，规格16茂密、，0.55KW;2、工具：锯弓、锉刀、规程、样冲、钻头Φ7.8、Φ4，铰刀Φ8（刀具）；3、量具：钢板尺、直角尺、游标卡尺、千分尺、粗糙度样板。
4、其它：砂纸、油石、研磨剂。
四、加工工艺镶配件内五角加工工艺：1、下料：材料45#,尺寸105mm×105mm×12mm2、划线3、铣、锉方：先铣板四边铣成接近100±0.02，再锉100±0.02×100±0.02和10mm上下面4、划线打样冲：划规线划出圆分成五等份，划出五角星，打出样冲眼10个5、钻孔5-Φ4五角工艺孔、钻5-Φ7.85底孔，倒角1×45°，绞孔5-Φ8；适当位置钻锯条下锯孔Φ12，锯掉五角星，用锉刀精锉五角星，在配合面留配合加工余量0.2mm。
錾口榔头制作实训报告一、实训背景本次实训是为了提高学生的手工制作能力和操作技巧，以及加深对机械加工原理和方法的理解。
通过制作錾口榔头，学生能够掌握金属材料的切削、钻孔、铣削等基本操作技能，并熟悉各种机床的使用方法。
二、实训内容1. 设计图纸首先，老师给我们提供了一份錾口榔头的设计图纸，包括钢材尺寸、形状和加工要求等。
我们需要根据图纸上的要求进行制作。
2. 材料准备在材料准备环节中，我们需要准备好所需的钢材和其他辅助材料，如刀具、锉刀等。
选用合适的钢材是非常重要的，因为它会直接影响到最终产品的质量。
3. 切割和打孔在进行切割时，我们需要使用金属锯片进行切割，并确保锯片与工件垂直。
在打孔时，则需要使用钻头，并注意保持钻头与工件垂直，并且避免过度加压。
4. 铣削和修整在铣削时，我们需要使用铣床，并且根据设计图纸上的要求进行加工。
在修整时，则需要使用锉刀和砂纸等工具，将工件表面进行平整和打磨。
5. 钎焊最后，我们需要将两个部件进行钎焊，并确保焊接部位牢固可靠。
在进行钎焊时，需要注意保持焊接部位的干燥和清洁，并且掌握好火源和火候的控制。
三、实训成果经过多次反复的尝试和修正，我们最终成功地制作出了一把完整的錾口榔头。
通过这次实训，我们不仅学习到了金属加工的基本技能，还提高了自己的耐心和动手能力。
四、实训收获1. 掌握了金属材料加工的基本技能和原理。
2. 增强了自己的动手能力和耐心。
3. 加深了对机械加工设备和操作方法的理解。
4. 培养了团队合作精神，提高了沟通协调能力。
五、实训感想通过这次实训，我深刻地认识到机械加工是一门非常重要的技能，它不仅可以提高我们的动手能力，还可以为我们今后的职业发展打下坚实的基础。
在实际操作中，我也遇到了很多问题和困难，但是通过反复尝试和改进，我最终成功地完成了任务。
这让我深刻地认识到了“失败是成功之母”的道理，也让我更加珍惜每一次机会去学习和实践。
錾口榔头实训报告一、实训背景錾口榔头是一种常见的手工工具，广泛应用于金属加工、木材加工等领域。
为了提高学生的实践能力和技能水平，我校开设了钳工基础课程，并在其中设置了锻造实训环节，其中包括使用錾口榔头进行金属加工操作。
二、实训目的通过本次实训，旨在使学生掌握以下技能：1.掌握錾口榔头的使用方法和操作技巧；2.熟悉金属锻造的基本流程和注意事项；3.培养学生的动手能力和创新意识。
三、实训内容实训中主要包括以下内容：1.熟悉錾口榔头的结构和分类；2.掌握使用錾口榔头进行金属打孔、裁剪等操作；3.了解金属锻造的基本流程和注意事项；4.自主设计并完成一个小型金属制品。
四、实训过程1. 熟悉錾口榔头结构和分类在开始操作之前，老师先介绍了不同类型的錾口榔头，包括单面榔头、双面榔头、圆头榔头等，让我们了解不同类型的榔头适用于不同的操作。
然后详细介绍了錾口榔头的结构，包括锤柄、芯棒和磨刀口等部分。
2. 掌握使用錾口榔头进行金属打孔、裁剪等操作在熟悉了錾口榔头的结构和分类之后，老师开始讲解如何使用錾口榔头进行金属打孔和裁剪操作。
首先是打孔操作，老师示范之后让我们自己动手尝试。
在实践中发现，在打孔时需要控制好力度和角度，否则容易损坏工件或者使孔位偏移。
接着是裁剪操作，也需要注意控制好力度和角度，并且要保持一定的节奏感。
3. 了解金属锻造的基本流程和注意事项在掌握了基本的金属加工技能之后，老师开始介绍金属锻造的基本流程和注意事项。
首先是选材，要选择质量好、适合加工的材料；然后是设计图纸，要考虑到工件的功能、美观和可制作性等因素；接着是加工操作，需要掌握好加热温度、锻打力度和锻打次数等参数；最后是表面处理，要根据需要进行抛光、喷漆等处理。
4. 自主设计并完成一个小型金属制品在熟悉了基本的金属加工技能和注意事项之后，老师让我们自己设计并完成一个小型金属制品。
在设计过程中，我们需要考虑到材料的选择和加工难度等因素，并且要充分发挥自己的创新意识。
教学过程
教学课题錾口榔头制作的工艺分析
项目教学环节师生活动
一、图纸识读
关于图纸识读的引导问题：
1、錾口（鸭嘴）榔头零件图包括哪几方面内容？
2、制作榔头的材料是什么？其含义是什么？
3、长、宽、高三个方向的基准是什么？
4、尺寸精度要求最高的是哪个尺寸？其公差是多少？
5、说说形位公差的含义？图中还有什么形位公差？
二、工艺分析
1、毛坯料与錾口（鸭嘴）榔头：
圆棒φ30×113 立体图：
2、制作思路的建立：
毛坯加工长方体加工榔头头部棱边加工腰形孔加工斜面倒角、倒圆抛光全面检测
3、工量具选择：
划线工具类：平板、V形铁、高度游标卡尺、划针、划规
加工工具类：锯弓、锯条、粗、细扁锉、三角锉、半圆锉、圆锉、什锦锉、台钻及附件、φ5mm、φ9.8mm钻头、锤子、錾子、样冲及辅助工具锉刀刷、毛刷等。
导入新课：
问题引导法
（学生回答）
图纸+PPT课件
运用形体分析法，讨论榔头的形成。
并建立制作思路。
讨论一：
学生自拟工量具方案。
錾口榔头的制作范文
锻口榔头的制作
首先，准备所需的材料和工具。
制作锻口榔头需要以下材料：硬质金属材料（如钢材）、榔头柄材料（如木材或橡胶）、焊接材料（如焊条或焊锡）、砂纸和润滑油。
需要的工具有：锤子、电焊机、木工锯、锉刀、砂纸和钢尺。
接下来，根据个人需求确定榔头的重量和形状。
重量较轻的榔头适合用于精细工作，而重量较重的榔头通常用于较大的工程项目。
根据需求可决定制作锤头的形状，如球形、方形或圆柱形。
同时也要根据锤柄的长度和直径确保其符合个人需求和使用习惯。
然后，将金属材料切割成所需的形状和尺寸。
使用木工锯和钢尺来确保切割的准确度。
然后，用锉刀和砂纸对锤头进行修整和打磨，以确保其表面光滑并符合设计要求。
接着，焊接锤柄和锤头。
将锤头和锤柄的一端用砂纸磨光，并涂上润滑油以减少摩擦。
然后，使用电焊机将锤头牢固焊接在锤柄的另一端。
确保焊接牢固，并使用锤子敲击锤柄和锤头以确保其稳固。
最后，对制作的榔头进行最后的检验和润饰。
检查焊接的质量和锤头与锤柄的连接是否牢固。
如果发现任何问题，需要进行修复或重新焊接。
然后，用砂纸对锤头和锤柄进行最后的打磨和润滑，以确保其表面光滑且易于操作。
总之，制作锻口榔头是一项需要一定技术和工具的任务。
通过仔细选择材料、精确测量和锤柄与锤头的牢固焊接，可以制作出满足个人需求的榔头。
请在制作过程中注意安全，并遵循正确的操作步骤。
