北京汽车工程学校
一、錾口榔头加工图
二、加工步骤
1. 检查来料尺寸（选料）。
2. 按图纸要求锉出20mm×20mm×114mm长方体。
3. 以长面为基准锉削一个端面保证表面粗糙度Ra≤3.2um 。
4. 以一长面及端面为基准,用游标高度尺划出形体的加工线，要求两面同时划好，并按图纸尺寸划出4×C3.5倒角的加工
线。
5. 锉削4×R3.5倒角，达到图纸要求。其方法是：先用圆锉粗锉出R3.5的圆弧，然后分别用粗、细板锉锉45°倒角，再用圆锉细加工R3.5圆弧，最后采用推锉法进行修整，并用砂布抛光。
6. 按图纸要求划出腰孔加工线及钻孔检查线，并用Φ8的钻
头钻孔。
7. 用圆锉锉通两孔，然后按图纸要求锉销腰孔。
8. 按线在靠近R12弧线处钻Φ5的孔，然后用手据按加工线据去多余部分（预留锉前余量）。
9. 用半圆锉按所划的线粗锉R12内圆弧面，用板锉粗锉斜面与R8的圆弧面至划线线条处。然后用细板锉细锉斜面，用半圆锉细锉R12的内圆弧面，再用细板锉细锉R8 处圆弧面。最后用细板锉及半圆锉作推锉修整，保证各面连接圆滑，纹理齐整。
10. 锉R2.5的圆头，并保证工件总长112mm。
11. 八角端部的棱边倒角C3。
12. 将腰孔内务面倒出1mm的弧形喇叭口，20mm的端面锉销
成略呈凸弧形面，然后将工件两端热处理占淬硬。
三、注意问题：
1. 用Φ8的钻头钻孔时，要求钻孔位置正确，以免造成加工余量不足，影响腰孔的正确加工。
2.锉销腰孔时，应先锉两侧平面，后锉两端圆弧面。在锉平面时要注意控制好锉刀的横向移动，防止锉坏两端的孔面。
3. 加工四角R3.5的内圆弧时，横向锉销要锉准、锉光，然后推光就容易，且圆弧夹角处也不易坍角。
4. 在加工R12与R8的内外圆弧面时，横向必须平直，并与侧面垂直，才能使弧形面连接正确、外形美观。
钣金件工艺 机加工生产加工工艺 钣金车间工艺要求流程 （1）钣金车间可根据图纸剪板下料，在相应位置冲孔和剪角剪边。以前工序完成后进行折弯加工；第一步必须进行调整尺寸定位，经检查后进行下一步折弯工艺。折弯后经检查合格组焊；组焊要求必须在工装和模型具下进行组焊。根据图纸要求焊接深度和点处焊接。焊点高度不得超过设计要求、焊机工艺要求；2mm以下必须用二氧化碳保护焊和氩弧焊接。不锈钢板必须用氩弧焊。焊接件加工成形后进行校整，经检查符合图纸要求后进行下一步打磨拉丝。打磨必须以
量角样板进行打磨，不得有凸出和凹缺。拉丝面光吉度必须按图纸要求进行。 （2）外协碳钢件表面处理喷漆工艺要求：喷沙或氧化面积不得小于总面积的95％，除去沙和氧化液进行表面防锈喷漆和电镀处理。经底部处理后再进行表漆加工，表漆加工必须三次进行完成。喷塑厚度不得小于0.35mm。钣金件经检验合格后进厂入半成品库待装。 （3）入库件摆放要求：小件要求码齐入架存放。大件必须有间隔层，可根据种类整齐存放。 机加件加工流程： （1）机加工件工艺要求；原材料进厂由质检部进行检验，根据国家有关数据进行检测，进厂材料必须检测厚度、硬度、和其本几何尺寸。 （2）下料；根据图纸几何尺寸加其本加工量下料，不得误差太大。 （3）机床加工；根据零件图纸选择基本定位面进行粗加工、精加工，加工几何尺寸保留磨量。 （4）铣床加工；根据零件图纸选择基本刀具装入刀库，在加工过程中注意更换刀库刀具，工件要保整公差。 （5）钳工；机加件加工完成后根要求进行画线钳工制做，在加工过程中必须用中心尖定位。大孔首先打小孔定位再用加工大孔。螺纹加工要在攻丝机进加工，不得有角度偏差。螺纹孔加工后螺栓要保
学习任务三錾口榔头的制作 学习目标 1、能借助相关手册，查阅零件、刃具所用材料的牌号、用途、性能与分类属性。 2、能识读零件的轴测图和三视图，并表述出零件的形状、尺寸、表面粗糙度、公差等信息，指出各信息的意义。 3、能按照国家标准手工绘制零件的轴测图和三视图。 4、能合理选用并正确使用划线工具（划针、样冲）和辅具。 5、能规范使用钻床对孔进行加工，并能正确保养钻床。 6、能在老师指导下使用手锯按照划线轨迹圆料、方料进行锯割下料。 7、能规范使用打号字头在工件上打印记号。 8、能规范使用游标卡尺、刀口角尺、高度游标卡尺、粗糙度样板等两具。 9、能依据工艺卡按技术要求完成零件的加工。 10、能编制加工零件的热处理工艺。 11、能根据现场管理范围，清理场地，归置物品并按环保要求处理废弃物。 建议学时 62学时 学习任务描述 我校需扩大钳工实训车间规模，要求钳工组在10天内按照生产任务单的要求完成30把錾口榔头的制作，并检验合格后交付钳加工车间使用。 学习工作流程 学习活动1 接受工作任务，明确工作要求。 学习活动2 阅读工艺卡，明确加工步骤和方法 学习活动3 制作錾口榔头并检验 学习活动4 工作总结与评价 学习活动1 接受工作任务，明确工作要求 学习目标 1、能按照规定领取工作任务。 2、能借助机械工人切削手册等，查阅錾口榔头所用的材料的牌号、用途、性能与分类属性。 3、能识读零件的轴测图和三视图，并说成錾口榔头的形状、尺寸、表面粗糙度、公差、材料等信
息，指出各信息的意义。 建议学时22学时 学习过程 按照规定从生产主管处领取生产任务单并签字确认。完成如下项目：1、阅读生产任务单，明确工作任务 錾口榔头生产任务单 单号: 开单时间： 开单部门：开单人：
常见钣金件加工的工艺流程及表面处理钣金加工是钣金技术人员需要掌握的关键技术，也是钣金制品成形的重要工序。它既包括传统的切割2下料、冲裁加工、弯压成形等方法及工艺参数，又包括各种冷冲压模具结构及工艺参数、各种设备工作原理及操作方法，还包括新冲压技术及新工艺。 常见钣金件加工的工艺流程及表面处理 钣金加工是钣金技术人员需要掌握的关键技术，也是钣金制品成形的重要工序。它既包括传统的切割下料、冲裁加工、弯压成形等方法及工艺参数，又包括各种冷冲压模具结构及工艺参数、各种设备工作原理及操作方法，还包括新冲压技术及新工艺。 一、材料的选用 钣金加工一般用到的材料有冷轧板（SPCC）、热轧板（SHCC）、镀锌板（SECC、SGCC），铜（CU）黄铜、紫铜、铍铜，铝板（6061、6063、硬铝等），铝型材，不锈钢（镜面、拉丝面、雾面），根据产品作用不同，选用材料不同，一般需从产品其用途及成本上来考虑。1．冷轧板SPCC，主要用电镀和烤漆件，成本低，易成型，材料厚度≤3.2mm。 2．热轧板SHCC，材料T≥3.0mm ,也是用电镀,烤漆件，成本低，但难成型，主要用平板件。 3．镀锌板SECC、SGCC。SECC电解板分N料、P料，N料主要不作表面处理，成本高， P料用于喷涂件。 4．铜；主要用导电作用料件，其表面处理是镀镍、镀铬，或不作处理，成本高。 5．铝板；一般用表面铬酸盐（J11-A），氧化（导电氧化，化学氧化），成本高，有镀银，镀镍。6．铝型材；截面结构复杂的料件，大量用于各种插箱中。表面处理同铝板。 7．不锈钢；主要用不作任何表面处理，、成本高。 二、图面审核 要编写零件的工艺流程，首先要知道零件图的各种技术要求；则图面审核是对零件工艺流程编写的最重要环节。 1．检查图面是否齐全。 2．图面视图关系，标注是否清楚，齐全，标注尺寸单位。 3．装配关系，装配要求重点尺寸。 4．新旧版图面区别。 5．外文图的翻译。 6．表处代号转换。 7．图面问题反馈与处埋。 8．材料 9．品质要求与工艺要求 10．正式发行图面，须加盖品质控制章。
铸造生产实训教学执行大纲（2周近机械类与非机械类） 一、实训的目标与要求： 1、了解铸造生产工艺过程、特点和应用范围； 2、了解型砂、芯砂等造型材料的组成、性能及其制备过程； 3、掌握铸件分型面的选择原则及浇注系统的合理应用原则； 4、掌握手工两箱造型的各种操作技能，能独立按照实训要求完成造型、造芯、合型等工作； 5、了解三箱造型及刮板造型的特点和应用范围； 6、了解机器造型的特点和应用范围； 7、了解铸造生产中熔炼设备的构造、特点，以及浇注、落砂、清理等过程。 8、了解常见的铸造缺陷； 9、了解常用特种铸造方法的特点和应用。 10、了解铸造生产安全技术、环境保护，并能进行简单经济分析。 二、实训时间：2天 三、实训的具体内容、时间安排及考核标准：
附件 铸造实训操作评分标准 各类模型造型评分(占操作成绩总分70％)。1．砂型松紧度20分 砂型紧无透气性，无退让性扣5～10分 砂型松易垮塌，易冲砂，易央砂扣5～10分 砂型较紧或较松扣1～5分 2．浇注系统20分 浇注系统选择不正确，水路不通扣1 0～20分 浇道有飞砂，有毛边，不光洁扣l～5分 内浇道较薄、较厚扣1～5分 3．砂型40分 型腔内有飞砂、分型砂扣1～5分 型腔内有毛边扣1～5分 型腔内有垮砂扣10～20分 上砂型、分型面表面被抛光扣5～10分 无出气孔，出气孔分部不均匀扣5～10分 4．合箱对线5分 无定位线扣5分 定位线不标准扣3～4分 定位线未对准扣1～2分 5．砂型含水量5分 砂型含水量多扣5分 砂型含水量较多扣1～2分 6.各类特点模型评分10分 1)整模：模型倒置扣5分 分型面有凸凹现象扣1～5分 2)分模：分型面有凸凹现象扣l～3分 型芯过松、过紧扣1～3分 型芯无出气孔扣2分 型芯无芯骨扣2分 3)挖砂：挖砂面过高、过低、不平整各扣1～3分
榔头制作教案（一） 专业名称机械设备维修学材零件加工（一）学习任务榔头的制作课时建议100课时授课班级任课教师 学习任务描述 学生在接受老师指定的工作任务后，了解工作场地的环境、设备管理要求，穿着符合劳保要求的服装，在老师的指导下，读懂图纸、正确理解加工工艺步骤、正确使用工量具、按图样要求，采用划线、錾削、锯割、锉削、孔加工、抛光以及简单的热处理等加工方法，使用游标卡尺、角尺、直尺进行检测，独立完成榔头制作，并能按现场管理规范要求清理场地，归置物品，按环保要求处理废弃物。 学习目标1.能说出钳工工作特点，主要任务。 2.能说出钳工场地的设备及安全规章制度，并能严格遵守，按要求规范穿戴劳保用品。 3.能看懂图样中图形，对照毛坯，分析出所需去除的余量。 4.根据图样中零件牌号，能查阅相关资料，解释牌号含义。 5.对照图样能读懂加工工艺步骤，能用专业术语进行交流。 6.能选用合适的划线工具和辅具，并能正确使用。 7.能根据材料要求刃磨錾削工具，并能正确使用完成表面加工。 8.能根据加工材料、加工条件选用锯条，并能正确安装使用锯削工具去除多余材料。 9.能根据加工材料、加工条件选用锉刀，并能正确安装使用锉削工具去除多余材料。 10.能根据加工要求合理选择麻花钻，并能安全操作钻床，完成孔加工。 11.能正确使用游标卡尺、刀口直尺、刀口角尺对加工零件进行检测，并能对所使用的量具按要求进行日常保养。 12.能根据检测结果与图样进行比较，判别零件是否合格。
13.能对榔头进行淬火处理。 14.能写出工作总结并进行作品展示。 15.能根据现场管理规范要求，清理场地，归置物品。16．能按环保要求处理废弃物。 学情分析学生为初学者，有一定动作协调能力。具备一定的形体认识能力。 具备一定的数学计算能力。 具有一定的文字、语言表达能力。 学习重点及其化解 方法重点内容：使用钳加工设备和工具加工錾口榔头 化解方法：1．组织学生强化练习，规范操作 2．组织学生通过小组讨论制定加工錾口榔头方案。 3. 与老师同学协作与沟通进行錾口榔头加工 学习难点及其化解 方法难点内容：识读錾口榔头零件图。 化解方法：1．组织学生强化识读和绘图练习 2．组织学生通过小组讨论识读方案。 3. 与老师同学协作与沟通进行识读錾口榔头零件图。 学习内容1.观看钳工工作资料视频，进行专业认知。 2.钳工工作场地安全操作规程。 3.车间管理规章制度。 4.台钻、砂轮机安全操作规程。 5.现场管理以及环保知识 6.榔头图样中制图标准信息。 7.榔头图样尺寸及极限尺寸基本概念。 8.平面划线操作及工艺知识。 9.錾削操作及工艺知识。 10.锯削操作及工艺知识。 11.锉削操作及工艺知识。 12.孔加工操作及工艺知识。 13.抛光操作及工艺知识。
冲压工艺流程冲压件加工 工艺过程 This manuscript was revised by the office on December 10, 2020.
冲压工艺流程_冲压件加工工艺过程内容来源网络，由深圳机械展收集整理！ 更多冲压加工展示，就在深圳机械展！ 冲压件加工流程： 1.根据材质、产品结构等确定变形补偿量。 2.根据补偿量设计模具冲压出成品或半成品。 3.加工半成品至成品。 4.不良现象包括裂纹、起皱、拉伤、厚度不均、不成型等。 攻牙及螺纹加工： 1.内螺纹先钻底孔直径及深度（底孔尺寸根据螺纹规格确定尺寸）；外螺纹先加工外圆至螺纹大径尺寸（根据螺纹规格确定尺寸）。 2.加工螺纹：内螺纹用相应等级的丝锥攻丝；外螺纹用螺纹刀车削或板牙套丝即可。 3.不良现象包括丝乱扣、尺寸不统一、螺纹规检验不合格等。 附：材料主要根据使用要求选用铜、铝、低碳钢等变形抗力低、塑性好、延展性好的金属或非金属。 冲压件是靠压力机和模具对板材、带材、管材和型材等施加外力，使之产生塑性变形或分离，从而获得所需形状和尺寸的工件（冲压件）的成形加工方法。冲压和锻造同属塑性加工（或称压力加工），合称锻压。冲压的坯料主要是热轧和冷轧的钢板和钢带。 冲压件主要是将金属或非金属板料，借助压力机的压力，通过冲压模具成形的，它主要有以下特点： ⑴ 冲压件是在材料消耗不大的前提下，经冲压制造出来的，其零件重量轻、刚度好，并且板料经过塑性变形后，金属内部的组织结构得到改善，使冲压件强度有所提高。 ⑵冲压件具有较高的尺寸精度，同模件尺寸均匀一致，有较好的互换性。不需要进一步机械加工即可满足一般的装配和使用要求。 ⑶冲压件在冲压过程中，由于材料的表面不受破坏，故有较好的表面质量，外观光滑美观，这为表面喷漆、电镀、磷化及其他表面处理提供了方便条件。 冲压件是借助于常规或专用冲压设备的动力，使板料在模具里直接受到变形力并进行变形，从而获得一定形状,尺寸和性能的产品零件的生产技术。板料，模具和设备是冲压加工的三要素。冲压加工是一种金属冷变形加工方法。所以，被称之为冷冲压或板料冲压，简称冲压。它是金属塑性加工（或压力加工）的主要方法之一，也隶属于材料成型工程技术。 环球的钢材中，有50～60%是板材制成的，此中大部分是经过冲压榨成的成品。汽车的车身、散热器片，汽锅的汽包、容器的壳体、电机、电器的铁芯硅钢片等但凡冲压加工的。仪器仪表、家用电器、办公呆板、保管器皿等产品中，也有大量冲压件。冲压是高效的临蓐举措，采取复合模，异常是多工位级进模，可在一台压力机上完成多道冲压技术操作，完成材料的自动生成。生成速度快，休息时间长，临蓐成本低，集体每分钟可临蓐数百件，受到许多加工厂的喜爱。 冲压件与铸件、锻件斗劲，存在薄、匀、轻、强的特性。冲压可制出此熟手径难于制造的带有增强筋、肋、盘曲或翻边的工件，以提高其刚性。由于驳回粗糙模具，工件精度可达微米级，且精度高、规格一

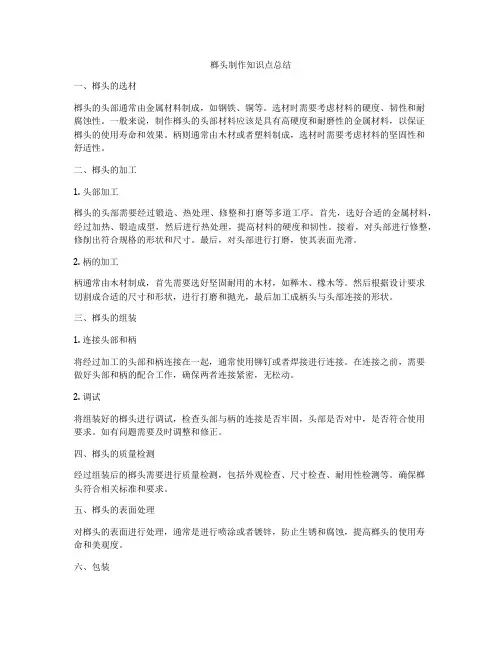

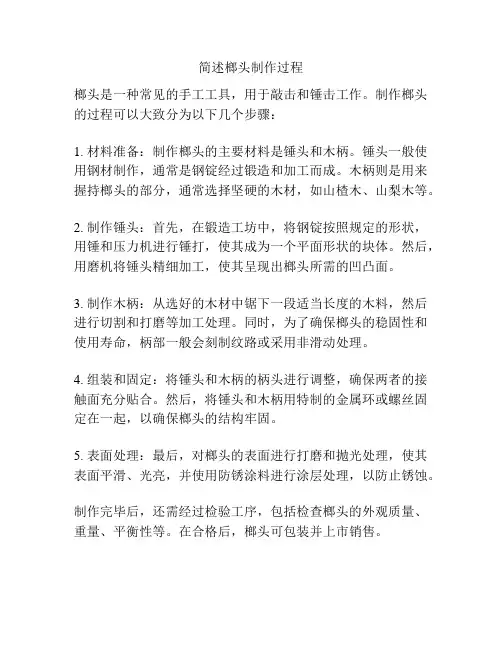

高出一点可以锉平)，锯得时候要经常瞧一下两侧就是否就是按画得线得路线锯下去，并且及时调整钢锯得方向，确保所锯平面尽量平整。 6、挫斜面: 用大锉刀与小锉刀将斜面挫平至画线处，斜面要求平并且两侧不能有高低，挫时经常停下来用角尺测量一下，检查斜面就是否平整。 7、锉弧面: 用圆锉刀挫出圆弧面，要求圆弧面与正面相交得直线不得在距 离 底部6５毫米画线得下面,并且在挫得时候使圆弧面与正面相交得直线尽量直,再使圆弧面与斜面相切并光滑连接起来。 8、拉直线： 用小锉刀在斜面上得线条拉直，使在斜面上得线条尽量细，而且只有竖线，用圆弧锉刀也在顶面拉直线,使圆弧面上也不能有交叉线，再使斜面与圆弧面光滑连接、 ９、打大洞: 用划针在正面底部分别画出距其4０mｍ,45mm，55mm,6０mｍ得四条线,在竖直方 向上画一条中线，并在上下各５cｍ处画两条平行线,找到45mm,55mm与中线得两个交叉点为圆心打两个洞，但应该先在小转头上打下两个小洞,以防打洞打斜。 注意:打洞前要用样冲在圆心处打一个小点，以免打洞时钻头滑出，再用直径为1０mm得大钻头打两个大洞,打好得两个洞要尽量相切. 10、铣洞： 打好后用专用得机器将洞分三次慢慢铣，作为榔头柄得插槽，铣得时候钻头要慢慢得匀速下去,不能一次铣太多，防止钻头歪掉。中间用小锉刀修平,但不要伤害到圆弧. 11、倒侧角： 用画针在榔头四周画出距正面３2mm，35ｍm得八条线(不要太深），距边缘高 2mm处画线一共画八条(到３２mm处即可）.沿着划线处将四周得边缘倒成与榔头面成45度角得斜面(宽2mｍ,长32ｍm)。再将四个边缘得3２—35mm处倒出四个小等腰三角面(或圆弧面),要求大小形状一样。将边缘得斜面与小三角面拉直修成竖条得细线。 12、正倒角: 在榔头正面四个边缘及四个侧面画宽1ｍm得线八条,沿着画线倒出按画得线 得成4５度角得斜面（宽1mm）（注,与之前得侧角相交处得尖头不要锉掉）1３、倒圆角： 将榔头顶端用中锉刀挫成半圆，要求前后左右均匀对称，半圆弧光滑均匀，与斜面相切.。 14、抛光: 先用大锉刀个四个侧面粗锉，再用半圆锉刀拉直线，再用小锉刀精锉,挫出细直线条（越细越好)。最后可以用油光锉或在小锉刀上加粉笔灰锉。 15、热处理:
学习任务三---錾口榔头的制作
学习任务三錾口榔头的制作 学习目标 1、能借助相关手册，查阅零件、刃具所用材料的牌号、用途、性能与分类属性。 2、能识读零件的轴测图和三视图，并表述出零件的形状、尺寸、表面粗糙度、公差等信息，指出各信息的意义。 3、能按照国家标准手工绘制零件的轴测图和三视图。 4、能合理选用并正确使用划线工具（划针、样冲）和辅具。 5、能规范使用钻床对孔进行加工，并能正确保养钻床。 6、能在老师指导下使用手锯按照划线轨迹圆料、方料进行锯割下料。 7、能规范使用打号字头在工件上打印记号。 8、能规范使用游标卡尺、刀口角尺、高度游标卡尺、粗糙度样板等两具。 9、能依据工艺卡按技术要求完成零件的加工。 10、能编制加工零件的热处理工艺。 11、能根据现场管理范围，清理场地，归置物品并按环保要求处理废弃物。 建议学时 62学时 学习任务描述 我校需扩大钳工实训车间规模，要求钳工组在10天内按照生产任务单的要求完成30把錾口榔头的制作，并检验合格后交付钳加工车间使用。 学习工作流程 学习活动1 接受工作任务，明确工作要求。 学习活动2 阅读工艺卡，明确加工步骤和方法学习活动3 制作錾口榔头并检验 学习活动4 工作总结与评价 学习活动1 接受工作任务，明确工作要求
学习目标 1、能按照规定领取工作任务。 2、能借助机械工人切削手册等，查阅錾口榔头所用的材料的牌号、用途、性能与分类属性。 3、能识读零件的轴测图和三视图，并说成錾口榔头的形状、尺寸、表面粗糙度、公差、材料等信息，指出各信息的意义。 建议学时22学时 学习过程 按照规定从生产主管处领取生产任务单并签字确认。完成如下项目： 1、阅读生产任务单，明确工作任务 錾口榔头生产任务单 单号: 开单时间： 开单部门：开单人： 接单人：部组签名： 以下有由单人填写
机械加工工艺流程详解 1.机械加工工艺流程 机械加工工艺规程是规定零件机械加工工艺过程和操作方法等的工艺文件之一，它是在具体的生产条件下，把较为合理的工艺过程和操作方法，按照规定的形式书写成工艺文件，经审批后用来指导生产。机械加工工艺规程一般包括以下内容：工件加工的工艺路线、各工序的具体内容及所用的设备和工艺装备、工件的检验项目及检验方法、切削用量、时间定额等。 1.1 机械加工艺规程的作用 (1)是指导生产的重要技术文件 工艺规程是依据工艺学原理和工艺试验，经过生产验证而确定的，是科学技术和生产经验的结晶。所以，它是获得合格产品的技术保证，是指导企业生产活动的重要文件。正因为这样，在生产中必须遵守工艺规程，否则常常会引起产品质量的严重下降，生产率显著降低，甚至造成废品。但是，工艺规程也不是固定不变的，工艺人员应总结工人的革新创造，可以根据生产实际情况，及时地汲取国内外的先进工艺技术，对现行工艺不断地进行改进和完善，但必须要有严格的审批手续。 (2)是生产组织和生产准备工作的依据 生产计划的制订，产品投产前原材料和毛坯的供应、工艺装备的设计、制造与采购、机床负荷的调整、作业计划的编排、劳动力的组织、工时定额的制订以及成本的核算等，都是以工艺规程作为基本依据的。 (3)是新建和扩建工厂（车间）的技术依据 在新建和扩建工厂（车间）时，生产所需要的机床和其它设备的种类、数量和规格，车间的面积、机床的布置、生产工人的工种、技术等级及数量、辅助部门的安排等都是以工艺规程为基础，根据生产类型来确定。除此以外，先进的工艺规程也起着推广和交流先进经验的作用，典型工艺规程可指导同类产品的生产。 1.2 机械加工工艺规程制订的原则 工艺规程制订的原则是优质、高产和低成本，即在保证产品质量的前提下，争取最好的经济效益。在具体制定时，还应注意下列问题： 1)技术上的先进性在制订工艺规程时，要了解国内外本行业工艺技术的发展，通过必要的工艺试验，尽可能采用先进适用的工艺和工艺装备。 2)经济上的合理性在一定的生产条件下，可能会出现几种能够保证零件技术要求的工艺方案。此时应通过成本核算或相互对比，选择经济上最合理的方案，使产品生产成本最低。
北京汽车工程学校 一、錾口榔头加工图 二、加工步骤 1. 检查来料尺寸（选料）。 2. 按图纸要求锉出20mm×20mm×114mm长方体。 3. 以长面为基准锉削一个端面保证表面粗糙度Ra≤3.2um 。 4. 以一长面及端面为基准,用游标高度尺划出形体的加工线，要求两面同时划好，并按图纸尺寸划出4×C3.5倒角的加工
线。 5. 锉削4×R3.5倒角，达到图纸要求。其方法是：先用圆锉粗锉出R3.5的圆弧，然后分别用粗、细板锉锉45°倒角，再用圆锉细加工R3.5圆弧，最后采用推锉法进行修整，并用砂布抛光。 6. 按图纸要求划出腰孔加工线及钻孔检查线，并用Φ8的钻 头钻孔。 7. 用圆锉锉通两孔，然后按图纸要求锉销腰孔。 8. 按线在靠近R12弧线处钻Φ5的孔，然后用手据按加工线据去多余部分（预留锉前余量）。 9. 用半圆锉按所划的线粗锉R12内圆弧面，用板锉粗锉斜面与R8的圆弧面至划线线条处。然后用细板锉细锉斜面，用半圆锉细锉R12的内圆弧面，再用细板锉细锉R8 处圆弧面。最后用细板锉及半圆锉作推锉修整，保证各面连接圆滑，纹理齐整。 10. 锉R2.5的圆头，并保证工件总长112mm。 11. 八角端部的棱边倒角C3。 12. 将腰孔内务面倒出1mm的弧形喇叭口，20mm的端面锉销 成略呈凸弧形面，然后将工件两端热处理占淬硬。 三、注意问题： 1. 用Φ8的钻头钻孔时，要求钻孔位置正确，以免造成加工余量不足，影响腰孔的正确加工。 2.锉销腰孔时，应先锉两侧平面，后锉两端圆弧面。在锉平面时要注意控制好锉刀的横向移动，防止锉坏两端的孔面。 3. 加工四角R3.5的内圆弧时，横向锉销要锉准、锉光，然后推光就容易，且圆弧夹角处也不易坍角。 4. 在加工R12与R8的内外圆弧面时，横向必须平直，并与侧面垂直，才能使弧形面连接正确、外形美观。
说明： 下料：采用数控火焰切割机、根据产品要求，编写下料程序，进行下料； 前机架组装 ( 一序组装 ) ：即机头组装，将下好料的各个单件、按照组装工艺，进行组装，点固焊接； 前机架焊接（填平焊接）：将机头按照焊接工艺规程，将开坡口的焊缝填 充平整； 前机架 UT：将机头按照焊接工艺规程，将开坡口的焊缝填充平整的焊缝，按照NB/T47013.3 进行超声波进行检测； 前机架焊接（盖面焊接）：将机头按照焊接工艺规程，将焊好的焊缝进行 加强角焊缝焊接； 一序校形：即对前机架按照工艺要求进行火焰矫正； 整机架组装 ( 二序组装 ) ：即后机架与机头组装，将下好料的各个单件、按照
整体组装工艺，进行组装，点固焊接； 整体焊接：按照焊接工艺规程，进行焊接； UT探伤：对整体机架要求们的探伤焊缝按照NB/T47013.3 进行超声波进行检测； 二序校形：即对整机架按照工艺要求进行火焰矫正； 热处理：按照热处理工艺，对机架进行去应力退火； 一次粗抛丸：对热处理后的机架，进行简单的喷砂处理，方便进行 MT检测和焊缝精修； 二次抛丸：按照抛丸要求，进行喷砂处理； 喷底漆：按照涂装工艺进行喷涂油漆 机加工：按照机加工工艺进行加工；
配焊：按照配焊工艺，对机架小件装配并焊接 局部手工抛丸：对机加工面进行局部喷砂处理 机架防腐：按照涂装工艺要求，进行喷漆处理 配装：将机舱附件按照装配工艺，进行装配及装箱 终检：检验根据要求，对整体机架按要求验收，达发货状态包装、入库：产品合格后，按照要求进行包装
下料 一序矫形 整体机架组装（二序组装） 一次粗抛丸 精修打磨 配焊 清理打磨 配装机座加工工艺流程图如下： 前机架组装 ( 一序组装 ) 前机架焊接 ( 盖面焊接 ) 整体焊接 热处理（去应力 退火） MT 探伤 机械加工 清洗 机座防腐 精品文档 前机架焊接 （填平焊接） 前机架 UT UT探伤 二序矫形 二次精抛丸 喷底漆 局部手工抛丸 补底漆
西北民族大学化工学院化学工程与工艺、高分子材料与工程、环境工程、制药工程、应用化学专业 《金工实习》教学大纲 制定的时间：2016年6月
一、课程基本资料 课程编号：2000025B 适用专业：化学工程与工艺、高分子材料与工程、环境工程、制药工程、应用化学 主教材： 李国剑，寇文军，陈响.金工实训[M].西安：西北工业大学出版社，2014。辅助教材 孙以安，鞠鲁粤.金工实训[M].上海：上海交通大学出版社,2005。 实践教材： 李国剑，寇文军，陈响.金工实训[M].西安：西北工业大学出版社，2014. 课程性质：学科平台必修课 学时：36学时，其中实践36学时 学分：1学分，其中实践1学分 先修课程：《工程制图》 授课方式：理论讲解、现场指导、实践操作 课程考核： ·平时成绩：20%，考核方式：考勤、实验报告。 ·实验成绩：20%，考核方式：各工种实践成绩平均分。 ·期末成绩：60%，考核方式：制作产品评分成绩。 参考书目： [1]徐彬.钳工（初级）[M].北京：机械工业出版社，2013. [2]刘云龙.焊工（初级）[M].北京：机械工业出版社，2013.
[3]彭显平，范洪远，王泽忠.铸造技能基础实训[M].长沙：中南大学出版社，2010. [4]郭恒.普通车床操作实训教程[M].西安：西北工业大学出版社，2008. [5]张建钢，胡大泽.数控技术[M].武汉：华中科技大学出版社，2000. [6]曹凤国.电火花加工技术[M].北京：化学工业出版社，2005. 推荐刊物： 1.《制造技术与机床》 2.《实验科学与技术》 3.《实验室研究与探索》 4.《机械科学与技术》 相关网站： 工程训练中心https://www.doczj.com/doc/1d11204981.html,/frontIndex.action?siteId=85 文献： 1.吴文江，高占凤，张建超等. 工程训练中心教学体系的构建与实践[J].实验技术与管理，2010，27（11）：127-129 2.李晓春，曲晓海，杨洋等. 工程训练教学改革探索与实践[J].实验室研究与探索，2014，33（1）：229-232 3.崔海，任正义，韩永杰等. 基于创新人才培养工程训练体系的构建与实践[J].实验技术与管理，2008，25（5）：28-30，41 4.黄民，李启光，孙江宏等. 建设机械工程实验教学示范中心突出应用型人才工程实践和创新能力培养[J].实验技术与管理，2013，30（4）：16-19 二、课程教学目标、组织形式、考核方式

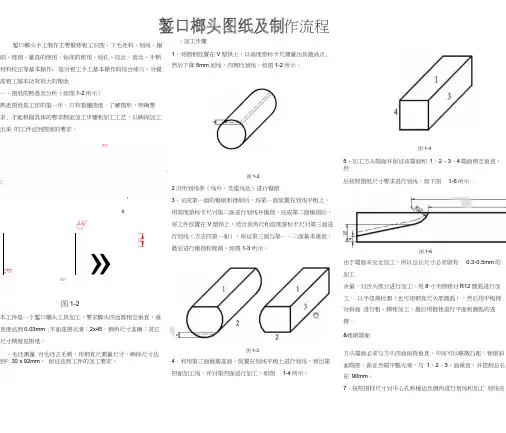

錾口榔头手工制作主要锻炼钳工识图、下毛坯料、划线、锯 削、锉削、量具的使用、钻床的使用、钻孔、攻丝、套丝、手柄 材料校正等基本操作,是对钳工手工基本操作的综合练习，对提 高钳工基本功有很大的帮助。 一、图纸的熟悉及分析（如图1-2所示） 熟悉图纸是工作的第一步，只有看懂图纸，了解图形，明确要求， 才能根据具体的要求制定加工步骤和加工工艺，以确保加工出来 的工件达到图纸的要求。 图1-2 本工件是一个錾口榔头工具加工，要求榔头四边都相互垂直，垂 直度达到0.03mm ；平面连接光滑；2x45°倒角尺寸准确；其它 尺寸精度见图纸。 二、毛坯测量 对毛坯去毛刺，用钢直尺测量尺寸，确保尺寸达到φ30 x 92mm ， 保证达到工件的加工要求。 三、加工步骤 1、将圆钢放置在V型铁上，以高度游标卡尺测量出其最高点， 然后下降5mm划线，四周均划线，如图1-2所示。 图1-2 2沿所划线条（线外，及虚线处）进行锯削 3、完成第一面的锯削和锉削后，将第一面放置在划线平板上， 用高度游标卡尺对第二面进行划线并锯削，完成第二面锯削后， 将工件放置在V型铁上，结合直角尺和高度游标卡尺对第三面进 行划线（方法同第一面），保证第三面与第一、二面基本垂直， 最后进行锯削和锉削，如图1-3所示。 图1-3 4、利用第三面做基准面，放置在划线平板上进行划线，划出第 四面加工线，并对第四面进行加工，如图1-4所示。 图1-4 5、加工方头端面并保证该端面和1、2、3、4端面相互垂直，然 后按照图纸尺寸要求进行划线，如下图1-6所示。 图1-6 由于端面未完全加工，所以总长尺寸必须留有0.3-0.5mm的加工 余量。对舌头部分进行加工，用8寸半圆锉对R12圆弧进行加工， 以半径规检测（也可用钢直尺头部圆弧），然后用平板锉对斜面 进行粗、精锉加工，最后用推锉进行平面和圆弧的连接。 6、锉削端面 方头端面必须与方头四面保持垂直，中间可以略微凸起；锉削斜 面端部，保证舌端平整光滑，与1、2、3、面垂直，并控制总长 在90mm 。 7、按照图样尺寸对中心孔和棱边及倒角进行划线和加工 划线完毕后用钻床加工螺纹底孔（M10的螺纹，可选用φ8.5mm 钻头），钻完底孔后用M10丝锥进行攻丝。
