变频器故障分析(安川_西门子)..

「安川变频器故障的查找分析排除」安川变频器是一种广泛应用于工业控制系统中的电子设备，用于调节和控制电动机的转速和转矩。

然而，由于各种原因，安川变频器可能会出现故障。

因此，本文将介绍安川变频器故障的查找、分析和排除方法。

一、故障查找1.观察指示灯：安川变频器上通常有多个指示灯，通过观察指示灯的状态，可以初步判断是否存在故障。

比如，如果指示灯闪烁或者显示异常，通常表示设备存在问题。

2.检查电源：首先检查安川变频器的电源供应是否正常，包括输入电压是否稳定、电源线是否连接紧固等。

如果电源供应不稳定可能会导致变频器无法正常工作。

3.检查连接线路：检查安川变频器的连接线路是否正确连接和电缆是否正常。

如果线路接触不良或电缆损坏，会导致变频器无法正常接收和发送信号，从而造成故障。

4.使用示波器检测信号：借助示波器可以检测安川变频器的输入和输出信号，从而查找故障。

比如，可以检测输入电压、输出电压、频率和脉冲等信号是否正常。

如果信号异常，那么很可能存在故障。

5.使用故障诊断软件：安川变频器通常配备有故障诊断软件，可以通过软件对设备进行故障诊断和排错。

软件可以读取设备的故障代码和相关参数，帮助确定故障原因。

二、故障分析1.故障代码解读：安川变频器发生故障时通常会显示相应的故障代码。

通过查阅设备的技术手册或者使用故障诊断软件，可以对故障代码进行解读，了解故障的性质和原因。

2.故障记录：在变频器故障发生时，及时记录故障发生的时间、故障代码、工作状态等信息。

这样可以为故障分析提供参考依据，并帮助判断故障是否具有规律性。

3.故障分布图：根据故障记录和相关参数，可以绘制故障分布图。

通过观察故障分布图，可以发现故障发生的规律和趋势，从而判断故障的原因。

三、故障排除1.更换部件：如果确定一些部件存在问题，可以尝试更换该部件。

比如，检测到电容器损坏，可以更换新的电容器来修复故障。

2.调整参数：安川变频器通常具有多种参数设置，通过调整参数的值可以实现不同的控制效果。

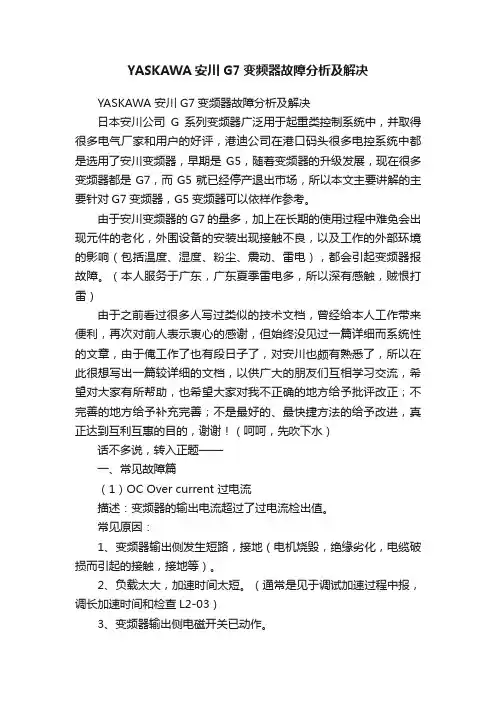

YASKAWA安川G7变频器故障分析及解决YASKAWA 安川G7变频器故障分析及解决日本安川公司G系列变频器广泛用于起重类控制系统中，并取得很多电气厂家和用户的好评，港迪公司在港口码头很多电控系统中都是选用了安川变频器，早期是G5，随着变频器的升级发展，现在很多变频器都是G7，而G5就已经停产退出市场，所以本文主要讲解的主要针对G7变频器，G5变频器可以依样作参考。

由于安川变频器的G7的量多，加上在长期的使用过程中难免会出现元件的老化，外围设备的安装出现接触不良，以及工作的外部环境的影响（包括温度、湿度、粉尘、震动、雷电），都会引起变频器报故障。

（本人服务于广东，广东夏季雷电多，所以深有感触，贼恨打雷）由于之前看过很多人写过类似的技术文档，曾经给本人工作带来便利，再次对前人表示衷心的感谢，但始终没见过一篇详细而系统性的文章，由于俺工作了也有段日子了，对安川也颇有熟悉了，所以在此很想写出一篇较详细的文档，以供广大的朋友们互相学习交流，希望对大家有所帮助，也希望大家对我不正确的地方给予批评改正；不完善的地方给予补充完善；不是最好的、最快捷方法的给予改进，真正达到互利互惠的目的，谢谢！（呵呵，先吹下水）话不多说，转入正题——一、常见故障篇（1）OC Over current 过电流描述：变频器的输出电流超过了过电流检出值。

常见原因：1、变频器输出侧发生短路，接地（电机烧毁，绝缘劣化，电缆破损而引起的接触，接地等）。

2、负载太大，加速时间太短。

（通常是见于调试加速过程中报，调长加速时间和检查L2-03）3、变频器输出侧电磁开关已动作。

4、电机短时堵转，如开闸制动器动作缓慢（有可能是制动器有问题，或是调试的程序有问题，制动器刹车皮摩擦，或是关闸时没有零速抱闸，没有零速抱闸通常都是参数或程序有问题）5、变频器的V/F特性设定偏高，请调整E1组参数。

6、闭环系统中，常见于编码器到PG卡之间的环节出现了问题（通常A+和B+接反了，会报PGO或OC，编码器打滑，或是PG卡坏了，要尽量避免编码器线受干扰），可以监视U1-05的参数是否均匀地变化，不能滞留或跳动，比较U1-02与U1-05之间的值是否接近一致。

安川变频器故障的查找分析排除安川变频器是一种广泛应用于工业控制系统中的电气设备。

当变频器发生故障时，即使整个系统的运行也会受到影响。

因此，对于变频器故障的查找、分析和排除是非常重要的。

下面将详细介绍安川变频器故障的查找、分析和排除方法。

一、查找故障1.检查电源供应：首先需要检查变频器的电源供应。

确保供电是否正常且稳定。

如果供电出现问题，可以检查电源连接线路、熔断器、开关和电缆，确保它们没有松动或损坏。

2.检查控制信号：然后需要检查变频器的控制信号。

可以用示波器检测各个控制信号的波形，并与正常波形进行比较。

如果控制信号异常，可以检查控制信号线路、接口卡和控制器，确保它们没有问题。

3.检查运行参数：接下来需要检查变频器的运行参数。

可以通过变频器的显示屏查看相关参数是否设置正确。

如输入电压、频率、输出电压、频率、电流等。

如果参数设置错误，可以重新设置正确的参数。

4.检查机械部件：还需要检查与变频器连接的机械部件。

例如电机、传动装置等。

可以检查电机是否正常工作，传动装置是否松动或损坏等。

如果发现问题，可以修理或更换相关部件。

二、分析故障1.故障现象：在查找故障后，需要对故障现象进行分析。

根据故障现象的表现，可以初步判断故障的类型。

例如是否是电源故障、控制信号故障还是参数设置错误等。

2.故障原因：根据故障现象进行分析后，需要继续深入分析故障的原因。

可以参考变频器的用户手册、技术规范和故障码表等相关资料，了解可能的故障原因。

三、排除故障1.维修方法：根据故障原因的分析结果，可以采取相应的维修方法进行故障排除。

例如修复电源线路、更换控制器、重新设置参数等。

2.测试与验证：在排除故障后，需要进行相应的测试和验证。

例如检测电压、频率、电流等参数是否正常，检查机械部件是否正常工作等。

3.预防措施：排除故障后，还需要采取相应的预防措施，以避免类似的故障再次发生。

例如定期检查设备、进行维护和保养等。

综上所述，安川变频器故障的查找、分析和排除需要综合考虑电源供应、控制信号、运行参数和机械部件等方面的问题。

故障的查找&排除故障检查当变频器检测出故障时，在数字操作器上显示该故障内容，并使故障接点输出，切断输出，电机自由滑行停止。

(但是在可选择停止方法的故障时，服从已设定的停止方法)。

·发生了故障时，查找下表并采取纠正措施。

·再起动了，请按如下的任意一个方法，进行故障复位。

·异常复位信号为ON。

[ 多功能输入(H1-01～ H1-06)，请设定为异常复位(设定值:14)]·按下数字操作器的复位键。

·一时间切断主回路电源，再投入。

安川变频器故障表示和对策故障分析系统起动时，由于参数设定及接线错误，变频器及电机未能按所想象的那样动作。

这样的场合，请参照本项，实施适当的对策。

1. 参数不能设定按了增加键和减小键，表示仍不变。

1.1 密码不一致(仅在已设定了密码的情况)。

·A1-04( 密码) 和A1-05( 密码的设定) 的数值不一致时，环境设定方式的一部分参数能变更请再设定密码。

·码被忘记时，在A1-04 的表示中，在按下RESET 键的同时，按一下MENU 键那么A1-05[密码(SET)] 被表示出来，请再设定密码。

( 再设定的密码请输入到A1-04 中)。

1.2 参数写入的许可被输入了·在多功能输入，设定了[ 参数写入许可( 设定值：1B)]情况下发生。

参数写入许可的输入为OFF时，参数不能变更，只有参数写入许可的输入为ON 时，才可设定参数。

1.3 变频器起动了(驱动方式)·参数设定异常，参数的设定值有异常，参照9.1.3的操作出错。

请修正。

·数字操作器的通信异常，数字操作器和变频器之间的连接有异常，将操作器取下一次，再安装上去试一试。

2. 电机不转按下操作器的运行键，电机也不转2.1 运行方法的设定有错误·b1-02( 运行指令的选择) 的设定为“1”( 控制回路端子) 场合，按了RUN 键，电机仍不转。

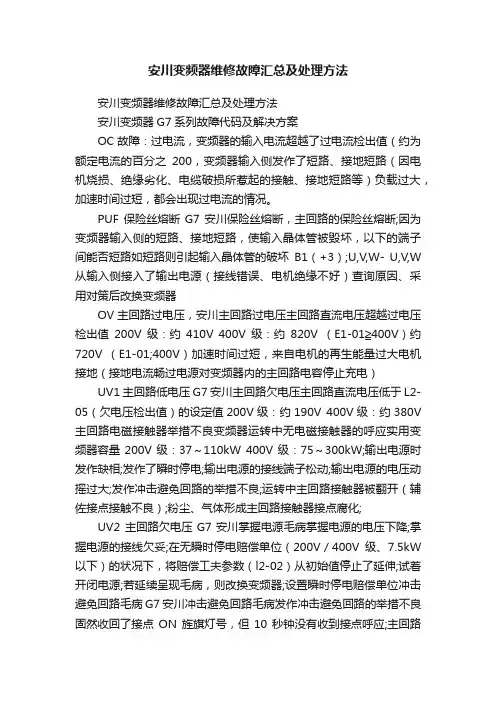

安川变频器维修故障汇总及处理方法安川变频器维修故障汇总及处理方法安川变频器G7系列故障代码及解决方案OC故障：过电流，变频器的输入电流超越了过电流检出值（约为额定电流的百分之200，变频器输入侧发作了短路、接地短路（因电机烧损、绝缘劣化、电缆破损所惹起的接触、接地短路等）负载过大，加速时间过短，都会出现过电流的情况。

PUF 保险丝熔断G7安川保险丝熔断，主回路的保险丝熔断;因为变频器输入侧的短路、接地短路，使输入晶体管被毁坏，以下的端子间能否短路如短路则引起输入晶体管的破坏B1（+3）;U,V,W- U,V,W 从输入侧接入了输出电源（接线错误、电机绝缘不好）查询原因、采用对策后改换变频器OV 主回路过电压，安川主回路过电压主回路直流电压超越过电压检出值200V级：约410V 400V级：约820V （E1-01≧400V）约720V （E1-01;400V）加速时间过短，来自电机的再生能量过大电机接地（接地电流畅过电源对变频器内的主回路电容停止充电）UV1 主回路低电压G7安川主回路欠电压主回路直流电压低于L2-05（欠电压检出值）的设定值200V级：约190V 400V级：约380V 主回路电磁接触器举措不良变频器运转中无电磁接触器的呼应实用变频器容量200V级：37～110kW 400V级：75～300kW;输出电源时发作缺相;发作了瞬时停电;输出电源的接线端子松动;输出电源的电压动摇过大;发作冲击避免回路的举措不良;运转中主回路接触器被翻开（辅佐接点接触不良）;粉尘、气体形成主回路接触器接点腐化;UV2 主回路欠电压G7安川掌握电源毛病掌握电源的电压下降;掌握电源的接线欠妥;在无瞬时停电赔偿单位（200V／400V级、7.5kW 以下）的状况下，将赔偿工夫参数（l2-02）从初始值停止了延伸;试着开闭电源;若延续呈现毛病，则改换变频器;设置瞬时停电赔偿单位冲击避免回路毛病G7安川冲击避免回路毛病发作冲击避免回路的举措不良固然收回了接点ON旌旗灯号，但10秒钟没有收到接点呼应;主回路接触器的举措不良;接触器励磁线圈的毁伤;试着开闭电源;若延续呈现毛病，则改换变频器PF 输出缺相G7安川主回路电压毛病主回路直流电压在再生之外发作异常振动绝对变频器最大实用电机容量，检出约80％以上的负载（设定为L8-05=1时停止检出）;输出电源时发作缺相;发作了瞬时停电;输出电源的接线端子松动;输出电源的电压动摇过大;相间电压掉衡查询拜访缘由、采用对策后复位LF 输入缺相G7安川输入缺相变频器输入侧发作缺相设定为L8-07=1或2时停止检出输入电缆断线;电机线圈断线;输入端子松动运用了容量低于变频器额外输入电流的5％的电机查询拜访缘由、采用对策后复位从新设定变频器容量或电机容量OH （OH1）散热片过热G7安川散热片过热变频器散热片的温度超越L8-02的设定值或过热保护值0H:超越L8-02 （可用L8-03选择中止形式）0H1:超越约100℃（中止形式为自（设定为L8-32=1在运转中止）变频器外部冷却电扇毛病（200V7.5kW以上,400V级5.5kW以上）时停止检出）情况温渡过高四周有发烧体变频器冷却电扇中止运转;掌握回路端子＋V、－V、AC短路;掌握回路端子过载;变频器冷却电扇中止运转;冷却电扇堵转，设置冷却安装去除发烧体改换冷却电扇（请与本公司联络）;确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）;改换冷却电扇（请与本公司联络）;打扫冷却电扇FAN 外部电扇毛病G7安川变频器外部冷却电扇毛病检出变频器外部冷却电扇的毛病后，变频器的电子热敏器使变频器的过载保护举措（设定为L8-32=1时停止检出）变频器外部冷却电扇中止后，在过载形态下持续运转改换冷却电扇（请与本公司联络）OH3 电机过热正告G7安川电机过热警报依照L1-03的设定，变频器持续运转或中止电机过热从新设定负载的巨细、加加速工夫、周期工夫从新设定V/f特征确认E2-01（电机额外电流）的设定安川电机过热毛病依据L1-04的设定值，变频器将中止电机过热<从新设定负载的巨细、加加速工夫、周期工夫从新设定V/f特征确认E2-01（电机额外电流）的设定RR 制动晶体管毛病G7 安川内置制动晶体管毛病制动晶体管举措毛病;制动晶体管破损;变频器掌握回路不良;试着开闭电源;若延续呈现毛病，则改换变频器OL1 电机过载G7 安川电机过载由电子热敏器使电机过载保护举措负载过大加加速工夫、周期工夫过短有关速度搜刮的参数设定值欠妥/（因电机掉调而形成的过载）;低速运转时过载（当为通用电机时，即便是不满额外电流的运转，也有在低速运转时发作过载的风险）;运用公用电机时，电机保护功用选择（L1-01）为1（通用电机的保护）PG 与电机的扭转偏向相反（有PG的掌握）V/f特征的电压过高E2-01（电机额外电流）的设定值欠妥;掌握回路端子＋V、－V、AC短路;掌握回路端子过载从新设定负载的巨细、加加速工夫、周期工夫;运用速度搜刮重试功用;调剂速度搜刮举措电流（b3-02）、速度搜刮加速工夫（b3-03）;运用速度推定形搜刮功用（施行电机线间电阻自进修）;从新反省负载及设定形态;运用容量更大的变频器;更正PG配线;更正电机配线;变卦PG扭转偏向设定（F1-05）从新设定V/f特征确认E2-01（电机额外电流）的设定;确认掌握回路端子能否有接线毛病确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）OL2 变频器过载G7 安川变频器过载由电子热敏器使变频器过载保护举措负载过大加加速工夫、周期工夫过短有关速度搜刮的参数设定值欠妥（因电机掉调而形成的过载）PG 与电机的扭转偏向相反（有PG的掌握）V/f特征的电压过高变频器容量过小;掌握回路端子＋V、－V、AC短路;掌握回路端子过载低速（缺乏6Hz）运转时过载从新设定负载的巨细、加加速工夫、周期工夫;运用速度搜刮重试功用;调剂速度搜刮举措电流（b3-02）、速度搜刮加速工夫（b3-03）;运用速度推定形搜刮功用（施行电机线间电阻自进修）;更正PG配线;更正电机配线;变卦PG扭转偏向设定（F1-05）从新设定V/f特征改换容量大的变频器&midd确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）;下降低速（缺乏6Hz）运转时的负载;运用容量更大的变频器;下降载波频率OL3 过转矩检出1 G7 安川过转矩检出1高于设定值（L6-02）的电流并继续超越了规则的工夫（L6-03）－;确认L6-02、L6-03的设定能否恰当;确认机械的运用情况，扫除毛病缘由OL4 过转矩检出2 G7 安川过转矩检出2高于设定值（L6-05）的电流并继续超越了规则的工夫（L6-06）－;确认L6-05、L6-06的设定能否恰当;确认机械的运用情况，扫除毛病缘由OS 电机过速G7 安川过速设定值（F1-08）以上的速度且继续工夫超越规则工夫（F1-09）发作了超调／欠调指定速渡过高F1-08、F1-09的设定值欠妥再次调剂增益从新设定指令回路及指令增益确认F1-08、F1-09的设定值PGO PG回路毛病G7 安川PG断线检出在变频器输入频率的形态下，PG脉冲不克不及输出PG接线已断开PG接线毛病PG无供电电源电机处于制动形态修缮断线处修改接线停止准确供电确认制动器（电机）能否处于;翻开”形态DEV 电机速度偏向过大G7 安川速度偏向过大设定值（F1-10）以上的速度偏向且继续工夫超越规则工夫（F1-11）负载过大加加速工夫过短负载为锁定形态F1-10、F1-11的设定欠妥电机处于制动形态加重负载添加加加速EF3 端子S3 毛病G7 安川内部毛病（输出端子S3）从多功用输出端子输出了内部毛病;解除各多功用输出的内部毛病输出;扫除内部毛病缘由OPR 操作器衔接不良G7 安川数字式操作器衔接不良用来自数字式操作器的运转指令停止运转时，数字式操作器断线－确认数字式操作器的衔接能否正常CPF00 变频器主板损坏1 G7 安川数字式操作器通讯毛病1接通电源5秒后，也不克不及和数字式操作器停止通讯CPU的内部RAM 不良数字式操作器的插头接触不良变频器掌握回路不良掌握回路破坏拆下数字式操作器后再从新装置改换变频器试着开闭电源改换变频器CPF01 操作器毛病2 G7 安川数字式操作器通讯毛病2与数字式操作器开端通讯后，发作了2秒以上的通讯毛病数字式操作器的插头接触不良变频器掌握回路不良拆下数字式操作器后再从新装置改换变频器CPF02 BB回路毛病G7 安川基极封锁回路不良掌握回路破坏试着开闭电源改换变频器CPF03 EEPROM 毛病G7 安川EEPROM不良经过通讯选购卡，在输出参数写入指令（ENTER 指令）的进程中割断了变频器的电源掌握回路破坏试着开闭电源停止初始化（A1-03）改换变频器CPF04 外部A/D1 毛病G7 安川CPU外部A/D转换器不良掌握回路破坏;掌握回路端子＋V、－V、AC短路;掌握回路端子过载试着开闭电源改换变频器;确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mCPF05 内部A/D2 毛病G7 安川CPU内部A/D转换器不良掌握回路破坏;掌握回路端子＋V、－V、AC短路;掌握回路端子过载试着开闭电源改换变频器;确认掌握回路端子能否有接线毛病;确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）CPF06 选择卡衔接毛病G7 安川选购卡衔接毛病选购卡衔接口衔接毛病变频器或选购卡不良封闭电源，从新插卡改换变频器或选购卡VCF VCF G7 安川主回路电容器中性点电位毛病主回路电容器的中性点电位掉衡过大主回路电容器因时效变更等而招致容量缺乏变频器部件不良输入缺相载波频率的设定值（C6-03，C6-04）欠妥在V/f和无PG的矢量掌握形式下，电机延续掉调（输入电流超越了变频器额外电流的200％）改换主回路电容器（请与本公司联络）改换变频器请参照LF（输入缺相）的章节确认C6-03，C6-04的设定值别的，当为400V级变频器时，依据载波频率的设定，可设定的最高输入频率会遭到制邀请参照6-36页加重负载延伸减速工夫从新设定V/f的设定值改换为容量更大的变频器OPERATOR ERRWATCH DOGERR G7 安川操作器毛病（Watchdog毛病）在举措中，检出了程序的运转毛病; 改换操作器操作器熄灭G7 安川掌握电源电压降低;掌握回路端子+V、-V、AC短路;掌握回路端子过载主回路端子之间的+1及+2端子间的短路片已被撤除制动单位的P及N端子接反掌握电源回路毛病掌握电源回路误举措;确认掌握回路端子的配线能否有误;确认频率设定用可变电阻等的电阻值以及配线（＋V、-V电流应在20mA以下）装置短路片;确认包含衔接制动单位的电缆和转接端子等在内的配线;改换变频器（充电指导灯点亮）;改换操作器;改换电路板或变频器（充电指导灯熄灭）;确认输出电源电压;改换变频器电源割断后，经由5分钟今后再接通电源CALL （闪耀）SI-B通讯毛病G7 安川通讯等候中接通电源后，无法正常接纳掌握数据－反省通讯机械、通讯旌旗灯号能否正常RUNC （闪耀）内部运转输出不克不及复位G7 安川运转指令输出中，不克不及复位在输出来自内部端子等的运转指令的形态下，输出复位旌旗灯号－反省能否未输出来自内部端子等的运转指令OPE01 参数设定错误1 G7 安川变频器容量的设定毛病变频器容量的设定与主体纷歧致（请与本公司联络）;OPE02 参数设定毛病2 G7 安川参数设定规模欠妥参数设定值为参数设定规模之外的值毛病显示中时，如输出操作器的ENTER键，则显示（U1-34）;OPE毛病的参数;OPE03 参数设定毛病3 G7 安川多功用输出的选择欠妥在H1-01～H1-10（多功用接点输出）长进行以下的设定;对两个以上的多功用输出设定了相反的数值;UP指令和DOWN指令未同时设定;UP/DOWN指令和坚持加加速中止被同时设定;内部搜刮指令1（最高输入频率）和内部搜刮指令2（设定频率）被同时设定;b5-01（PID 掌握）无效时，设定了UP/DOWN 指令;＋速度指令和－速度指令未同时设定;紧迫中止指令NO/NC被同时设定。

安川PLC+变频控制系统的常见故障分析与对策为适应国内冶金行业对进口矿石需求的迅速增长，各港口矿石专用码头越来越多地引进上海港机重工生产的40吨大型门座式起重机(以下简称40吨门机)。

由于40吨门机装机容量在700kW以上，码头传统的低压供电及设备控制方式已无法满足要求。

为节约能源、提高设备效率及可靠性，10kV高压供电以及基于PLC的变频调速系统已成为40t门机的基本配置，YASKAWA(安川)PLC+变频调速方案被较多港口采用。

下面简介该系统，并就其常见故障进行分析，总结解决方案，与同行们共享。

1.变频器常见故障判断当变频器发生故障或外围故障引发报警时，变频器进入保护状态，在变频器的控制面板上可以提供相应显示。

1.1 0C直流母线过电流(变频器的过电流超过过电流检出值)引发原因：A．变频器输出侧短路或接地；B．负载过大或电机减速时间设置过短：C．电机容量超出变频器允许范围；D.变频器输出侧接触器在通过大电流时断开。

重点检查部位：输出侧线路检查、制动器与减速器检查、电机、输出侧接触器。

1.2 OV直流母线过电压(主回路直流电压超过过电压检出值)引发原因：A．减速时间设置过短；B．无变流器装置的系统中，制动电阻接线处接触电阻过大；C．有变流器装置的系统中，电源侧变压器容量偏小，当多台电机同时减速时，能量不能及时回馈到网侧。

对策：设备调试期间出现该提示，一般与减速时间设置有关，使用变频器的控制面板，调整时间设置参数C1，进行比较，既要满足门机各机构平稳减速制动的要求，又要保证能量回馈时，不能引起过电压。

由于变流器在门机各机构减速过程中有逆变能量回馈交流电源侧，若电源侧变压器(10kV＼440V)容量偏小，能量不能及时回馈到网侧，也会引起直流母线过电压。

1.3 OS变频器监测电机超速(速度大于Fl-08的设定值，并持续时间超过Fl-09设定值)引发原因：A．减速箱侧制动器失灵；B．电机轴端编码器故障(如光栅盘裂纹)；C．编码器与PC卡接线松脱，PC卡与主控板接线松脱；D．编码器回路接地线松脱，引入干扰电流重点检查部位：制动器、编码器、PC卡接线端子。

西门子变频器故障排除指南
故障一：电源问题
现象：
变频器无法启动，显示屏无反应。

解决方案：
1. 检查电源线是否插入变频器并连接稳定。

2. 使用万用表测试电源插座的电压是否稳定。

3. 检查变频器的保险丝是否熔断，如有需要更换。

故障二：过载
现象：
变频器在运行中突然停止。

解决方案：
1. 检查所连接的设备是否过载，如有需要减少负荷。

2. 检查变频器设置的过载保护参数是否合理。

故障三：温度过高
现象：
变频器运行一段时间后发热严重。

解决方案：
1. 检查变频器周围是否存在堵塞物或阻挡物，保证通风良好。

2. 调整变频器的运行参数，将负荷适当降低。

故障四：通讯异常
现象：
变频器与其他设备通信失败。

解决方案：
1. 检查通讯线路是否连接稳定。

2. 重新设置变频器的通讯参数，确保与其他设备设置一致。

以上是一些常见的西门子变频器故障及解决方案，希望能对您有所帮助。

如有其他问题，请随时联系我们的技术支持团队。

*注意：本文档提供的解决方案仅供参考，请在操作过程中遵循相应的安全规范，并根据具体情况进行调整。

*。

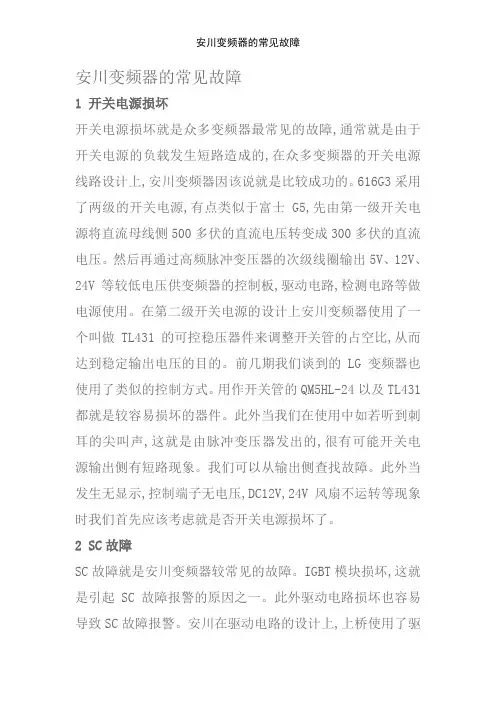

安川变频器的常见故障1 开关电源损坏开关电源损坏就是众多变频器最常见的故障,通常就是由于开关电源的负载发生短路造成的,在众多变频器的开关电源线路设计上,安川变频器因该说就是比较成功的。

616G3采用了两级的开关电源,有点类似于富士G5,先由第一级开关电源将直流母线侧500多伏的直流电压转变成300多伏的直流电压。

然后再通过高频脉冲变压器的次级线圈输出5V、12V、24V等较低电压供变频器的控制板,驱动电路,检测电路等做电源使用。

在第二级开关电源的设计上安川变频器使用了一个叫做TL431的可控稳压器件来调整开关管的占空比,从而达到稳定输出电压的目的。

前几期我们谈到的LG变频器也使用了类似的控制方式。

用作开关管的QM5HL-24以及TL431都就是较容易损坏的器件。

此外当我们在使用中如若听到刺耳的尖叫声,这就是由脉冲变压器发出的,很有可能开关电源输出侧有短路现象。

我们可以从输出侧查找故障。

此外当发生无显示,控制端子无电压,DC12V,24V风扇不运转等现象时我们首先应该考虑就是否开关电源损坏了。

2 SC故障SC故障就是安川变频器较常见的故障。

IGBT模块损坏,这就是引起SC故障报警的原因之一。

此外驱动电路损坏也容易导致SC故障报警。

安川在驱动电路的设计上,上桥使用了驱动光耦PC923,这就是专用于驱动IGBT模块的带有放大电路的一款光耦,安川的下桥驱动电路则就是采用了光耦PC929,这就是一款内部带有放大电路,及检测电路的光耦。

此外电机抖动,三相电流,电压不平衡,有频率显示却无电压输出,这些现象都有可能就是IGBT模块损坏。

IGBT模块损坏的原因有多种,首先就是外部负载发生故障而导致IGBT模块的损坏如负载发生短路,堵转等。

其次驱动电路老化也有可能导致驱动波形失真,或驱动电压波动太大而导致IGBT损坏,从而导致SC故障报警。

3 OH—过热过热就是平时会碰到的一个故障。

当遇到这种情况时,首先会想到散热风扇就是否运转,观察机器外部就会瞧到风扇就是否运转,此外对于30kW以上的机器在机器内部也带有一个散热风扇,此风扇的损坏也会导致OH的报警。

安川变频器的常见故障1 开关电源损坏开关电源损坏是众多变频器最常见的故障，通常是由于开关电源的负载发生短路造成的，在众多变频器的开关电源线路设计上，安川变频器因该说是比较成功的。

616G3采用了两级的开关电源，有点类似于富士G5,先由第一级开关电源将直流母线侧500多伏的直流电压转变成300多伏的直流电压。

然后再通过高频脉冲变压器的次级线圈输出5V、12V、24V等较低电压供变频器的控制板，驱动电路，检测电路等做电源使用。

在第二级开关电源的设计上安川变频器使用了一个叫做TL431的可控稳压器件来调整开关管的占空比，从而达到稳定输出电压的目的。

前几期我们谈到的LG变频器也使用了类似的控制方式。

用作开关管的QM5HL-24以及TL431都是较容易损坏的器件。

此外当我们在使用中如若听到刺耳的尖叫声，这是由脉冲变压器发出的，很有可能开关电源输出侧有短路现象。

我们可以从输出侧查找故障。

此外当发生无显示，控制端子无电压，DC12V，24V风扇不运转等现象时我们首先应该考虑是否开关电源损坏了。

2 SC故障SC故障是安川变频器较常见的故障。

IGBT模块损坏，这是引起SC故障报警的原因之一。

此外驱动电路损坏也容易导致SC故障报警。

安川在驱动电路的设计上，上桥使用了驱动光耦PC923，这是专用于驱动IGBT模块的带有放大电路的一款光耦，安川的下桥驱动电路则是采用了光耦PC929，这是一款内部带有放大电路，及检测电路的光耦。

此外电机抖动，三相电流，电压不平衡，有频率显示却无电压输出，这些现象都有可能是IGBT模块损坏。

IGBT模块损坏的原因有多种，首先是外部负载发生故障而导致IGBT模块的损坏如负载发生短路，堵转等。

其次驱动电路老化也有可能导致驱动波形失真，或驱动电压波动太大而导致IGBT损坏,从而导致SC故障报警。

3 OH—过热过热是平时会碰到的一个故障。

当遇到这种情况时，首先会想到散热风扇是否运转，观察机器外部就会看到风扇是否运转，此外对于30kW以上的机器在机器内部也带有一个散热风扇，此风扇的损坏也会导致OH的报警。

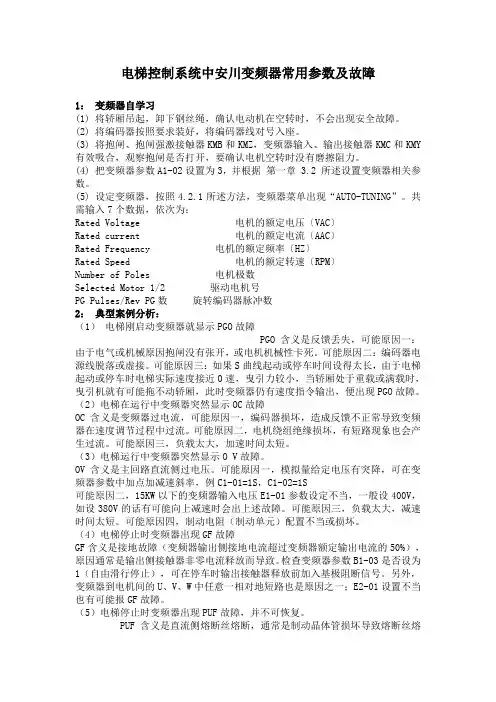

电梯控制系统中安川变频器常用参数及故障1：变频器自学习(1) 将轿厢吊起，卸下钢丝绳，确认电动机在空转时，不会出现安全故障。

(2) 将编码器按照要求装好，将编码器线对号入座。

(3) 将抱闸、抱闸强激接触器KMB和KMZ，变频器输入、输出接触器KMC和KMY 有效吸合，观察抱闸是否打开，要确认电机空转时没有磨擦阻力。

(4) 把变频器参数A1-02设置为3，并根据第一章 3.2 所述设置变频器相关参数。

(5) 设定变频器，按照4.2.1所述方法，变频器菜单出现“AUTO-TUNING”。

共需输入7个数据，依次为：Rated Voltage 电机的额定电压〔VAC〕Rated current 电机的额定电流〔AAC〕Rated Frequency 电机的额定频率〔HZ〕Rated Speed 电机的额定转速〔RPM〕Number of Poles 电机极数Selected Motor 1/2 驱动电机号PG Pulses/Rev PG数旋转编码器脉冲数2：典型案例分析：（1）电梯刚启动变频器就显示PGO故障PGO含义是反馈丢失，可能原因一：由于电气或机械原因抱闸没有张开，或电机机械性卡死。

可能原因二：编码器电源线脱落或虚接。

可能原因三：如果S曲线起动或停车时间设得太长，由于电梯起动或停车时电梯实际速度接近0速，曳引力较小，当轿厢处于重载或满载时，曳引机就有可能拖不动轿厢，此时变频器仍有速度指令输出，便出现PGO故障。

（2）电梯在运行中变频器突然显示OC故障OC含义是变频器过电流，可能原因一，编码器损坏，造成反馈不正常导致变频器在速度调节过程中过流。

可能原因二，电机绕组绝缘损坏，有短路现象也会产生过流。

可能原因三，负载太大，加速时间太短。

（3）电梯运行中变频器突然显示O V故障。

OV含义是主回路直流侧过电压。

可能原因一，模拟量给定电压有突降，可在变频器参数中加点加减速斜率，例C1-01=1S，C1-02=1S可能原因二，15KW以下的变频器输入电压E1-01参数设定不当，一般设400V，如设380V的话有可能向上减速时会出上述故障。

变频器常见故障现象和故障分析一、过流（OC）过流是变频器报警最为频繁的现象。

1.1现象(1) 重新启动时，一升速就跳闸。

这是过电流十分严重的现象。

主要原因有:负载短路，机械部位有卡住;逆变模块损坏;电动机的转矩过小等现象引起。

(2) 上电就跳，这种现象一般不能复位，主要原因有:模块坏、驱动电路坏、电流检测电路坏。

(3) 重新启动时并不立即跳闸而是在加速时，主要原因有:加速时间设置太短、电流上限设置太小、转矩补偿(V/F)设定较高。

1.2 实例(1) 一台LG-IS3-4 3.7kW变频器一启动就跳“OC”分析与维修:打开机盖没有发现任何烧坏的迹象，在线测量IGBT(7MBR25NF-120)基本判断没有问题，为进一步判断问题，把IGBT拆下后测量7个单元的大功率晶体管开通与关闭都很好。

在测量上半桥的驱动电路时发现有一路与其他两路有明显区别，经仔细检查发现一只光耦A3120输出脚与电源负极短路，更换后三路基本一样。

模块装上上电运行一切良好。

(2) 一台BELTRO-VERT 2.2kW变频通电就跳“OC”且不能复位。

分析与维修:首先检查逆变模块没有发现问题。

其次检查驱动电路也没有异常现象，估计问题不在这一块，可能出在过流信号处理这一部位，将其电路传感器拆掉后上电，显示一切正常，故认为传感器已坏，找一新品换上后带负载实验一切正常。

二、过压（OU）过电压报警一般是出现在停机的时候，其主要原因是减速时间太短或制动电阻及制动单元有问题。

(1) 实例一台台安N2系列3.7kW变频器在停机时跳“OU”。

分析与维修:在修这台机器之前，首先要搞清楚“OU”报警的原因何在，这是因为变频器在减速时，电动机转子绕组切割旋转磁场的速度加快，转子的电动势和电流增大，使电机处于发电状态，回馈的能量通过逆变环节中与大功率开关管并联的二极管流向直流环节，使直流母线电压升高所致，所以我们应该着重检查制动回路，测量放电电阻没有问题，在测量制动管(ET191)时发现已击穿，更换后上电运行，且快速停车都没有问题。

维修精华篇：西门子变频器的常见故障分析及处理方法（过电压及欠电压）天拓四方是西门子授权官方维修中心，在西门子变频器维修方面有丰富的维修经验，今天天拓四方就为大家介绍一下西门子维修变频器的常见故障，及其处理办法。

一、变频器过电压、欠电压故障保护（F0002、F0003）大家使用变频器最常见的可能就是过电压问题了，过电压问题最常见的原因是电机处在发电状态，产生的能量无法及时的消耗造成的。

欠电压问题最常见的就是电源缺相了。

当然，西家变频器都有相应的保护功能，其缺省反应为OFF2停车。

二、变频器过压、欠压保护的必要性电压检测电路，是变频器故障检测电路中的一个重要组成部分；在变频器主回路中，由于整流桥、IGBT滤波电容等器件本身的耐压所限，不能超过器件本身的工作范围，如果超出，可能导致整机性能下降、器件老化加快、甚至出现炸机情况，所以电压检测环节必不可少。

三、电压检测原理１、针对变频器的过压、欠压保护回路，一般设计在主回路的直流侧，按照六脉动整流，直流母线电压为交流进线电压的1.35倍，通过检测直流母线电压能反映交流供电情况。

２、主回路中，经串联电阻分压，采样给CU进行处理，进而计算直流母线电压情况，做出相应的反应。

３、通过电压检测模块（VSM10），可以实现对交流电参量的监测。

四、引发变频器过电压故障的几个因素（情况较多，要认真看喔！！）１、设计选型不当引发的过电压问题：①位能性负载下放，没有配置制动单元、制动电阻，或者没有配置能量回馈单元，导致直流母线电压升高，直至故障保护。

②机械负载本身就是一个“偏心”机构，设备运行中，导致电机出现被反拖情况，导致变频器过电压。

③变频器输出侧电缆超出变频器允许长度，由于电缆分布电容的影响，电压反射造成变频器过电压。

④变频器输出侧选配了不合适的滤波器件，导致变频器过电压。

⑤变频器输出侧装有开关器件，变频器运行过程中，开关有动作情况。

２、调试不当引发的过电压问题：①电机减速时间设定过短，导致过电压；由于某些负载机械惯性大，如果减速时间过短，变频器输出的频率下降很快，造成电机转子的实际转速大于电机旋转磁场的转速，电机工作于发电状态，通过变频器主回路的IGBT反并联二极管回馈到直流母线，导致直流母线电压升高，如果没有配备制动单元，或者无法回馈电网，将导致直流母线电压升高，最终发生过电压故障。

目录安川变频器UV2故障 (5)安川变频器UV3故障 (5)安川变频器PF故障 (5)安川变频器报UV1故障名称： (6)安川变频器OV故障名称： (7)安川变频器GF故障名称 (8)安川变频器COF故障名称： (9)安川变频器OC故障名称: (9)LF (11)LF2 (11)RR (12)安川变频器OH故障 (12)安川变频器OH1故障 (12)安川变频器OH3故障 (12)安川变频器OH4故障 (13)安川变频器RH故障 (13)安川变频器报OL1故障名称： (13)安川变频器OL2故障名称： (14)安川变频器OL3故障名称： (15)安川变频器OL4故障名称： (15)安川变频器UL3故障名称： (15)安川变频器UL4故障名称： (15)安川变频器OL5故障名称： (16)安川变频器OL7故障名称： (16)安川变频器UL5故障名称： (16)安川变频器STO故障 (16)安川变频器OS故障 (17)安川变频器PGO故障 (17)安川变频器DEV故障 (17)安川变频器CF故障 (18)安川变频器FBL故障 (18)FBH (18)安川变频器EF0故障 (18)安川变频器EF1～EF7故障 (19)安川变频器CE故障 (19)安川变频器BUS故障 (19)安川变频器SER故障 (20)安川变频器ERR故障 (20)安川变频器DWFL DRIVEWORKSEZ故障 (20)安川变频器OFA00故障 (21)安川变频器OFA01故障 (21)安川变频器OFA03故障 (21)安川变频器CPF02故障 (21)安川变频器CPF03故障 (22)安川变频器CPF06故障 (22)安川变频器CPF07故障 (22)安川变频器CPF08故障 (22)安川变频器CPF12故障 (22)安川变频器CPF13故障 (22)安川变频器CPF14故障 (23)安川变频器CPF16故障 (23)安川变频器CPF17故障 (23)安川变频器CPF18故障 (23)安川变频器CPF19故障 (23)安川变频器CPF20或CPF21故障 (23)安川变频器CPF22故障 (23)安川变频器CPF23故障 (24)安川变频器CPF24故障 (24)安川变频器UV故障名称 (24)安川变频器EF故障 (25)安川变频器OV故障 (25)安川变频器OH故障 (25)安川变频器OH2故障 (26)安川变频器OL3、OL4、UL3、UL4故障 (27)安川变频器OS故障 (28)安川变频器PGO故障 (28)安川变频器DEV故障 (28)安川变频器EF0故障 (29)安川变频器EF1～EF7故障 (29)安川变频器FBL故障 (30)安川变频器CE故障 (30)安川变频器BUS故障 (31)安川变频器CALL故障 (32)安川变频器RUNC故障 (32)安川变频器HCA故障 (32)安川变频器RUN故障 (33)安川变频器PASS故障 (33)安川变频器BB故障 (33)安川变频器DNE故障 (33)安川变频器HBB故障 (34)安川变频器HBBF故障 (34)安川变频器SE故障 (34)安川变频器OPE01故障 (34)安川变频器OPE02故障 (34)安川变频器OPE03故障名称 (35)安川变频器OPE04故障 (35)安川变频器OPE05故障 (36)安川变频器OPE07故障 (36)安川变频器OPE08故障 (37)安川变频器OPE09故障 (38)安川变频器OPE10故障 (38)安川变频器OPE11故障 (39)安川变频器OPE13故障 (39)安川变频器ER-01自学习故障 (39)安川变频器ER-03故障 (40)安川变频器ER-04、ER-05、ER-08故障名称 (40)安川变频器ER-09故障 (41)安川变频器ER-11故障 (41)安川变频器ER-12故障 (41)安川END1故障 (41)安川END2故障 (42)安川END3故障 (42)安川变频器Uv2故障控制电源故障控制电源的电压降低安川变频器Uv2故障原因1:200V/400V 级 7.5 kW 以下的变频器时：在没有设置瞬时停电补偿单元的状态下，将L2-02 （瞬时停电补偿时间）设定得比初始值大对策:设置瞬时停电补偿单元。

安川变频器维修安川（Yaskawa）变频器是一种广泛应用于工业领域的电力调节设备，用于控制电动机的转速和输出功率。

随着工业自动化的不断发展，安川变频器在生产线中扮演着至关重要的角色。

然而，由于长期使用或操作不当，安川变频器也会出现各种故障，需要及时维修以确保生产线的正常运行。

常见故障与维修方法1.电源故障：如果变频器无法开机或电源指示灯闪烁，可能是由于电源线路故障引起的。

此时，需要检查电源线路、跳线、保险丝等部件，确保电源供应正常。

2.过载保护：当负载超过变频器额定输出时，变频器会自动启动过载保护功能，停止输出。

解决方法是减少负载或检查电机是否有故障。

3.通讯故障：如果变频器无法与PLC或上位机通讯，可能是通讯线路有问题。

检查通讯线路连接是否良好，确保通讯模块设置正确。

4.温度过高：长时间工作或环境温度过高会导致变频器内部温度升高，影响正常运行。

应当确保变频器通风良好，避免高温环境下工作。

维修注意事项1.安全第一：在进行变频器维修时，务必断开电源并等待所有电容器放电后再开始操作，避免触电风险。

2.熟悉原理：了解安川变频器的工作原理和电路结构，有助于准确判断故障原因并进行修复。

3.使用专业工具：在维修过程中应使用专业工具，避免损坏变频器内部元件，导致更严重的故障。

4.保养定期：定期对安川变频器进行保养，清洁内部灰尘，检查连接线路是否松动，可以延长其使用寿命。

维修实例最近，某工厂的安川变频器出现频繁断电的故障。

经过检查发现是变频器内部散热风扇故障导致温度过高，引发自动断电保护。

工程师及时更换了故障风扇，重新启动变频器，问题得到解决。

结语安川变频器维修是一项重要的工作，需要技术人员具备扎实的电气知识和维修经验。

定期检查、及时维修，可以确保安川变频器的正常运行，提高生产效率。

只有不断学习和积累经验，才能更好地应对变频器故障，并为工业生产保驾护航。

安川变频器的操作方法调试及故障排除一、安川变频器的操作方法：1.设定运行频率：首先，打开安川变频器的电源开关，接通电源。

然后按下“UP”按钮，选择需要设置的频率。

通过“UP”、“DOWN”按钮可以调整频率的大小，也可以直接输入需要设置的频率值。

最后按下“ENTER”按钮，保存设置的频率。

2.设定电机转速：在上述步骤中，设置好运行频率后，可以按下“MON”按钮，选择需要设定的电流，通过“UP”、“DOWN”按钮调整电流的大小，最后按下“ENTER”按钮保存设置。

3.启动电机：在设置好频率和电流后，按下“RUN”按钮，可以启动电机。

同时也可以按下“STOP”按钮停止电机的运行。

4.调整加速度和减速度：在启动电机后，可以通过调整加速度和减速度来控制电机的启停速度。

按下“SET”按钮，选择需要调整的参数，通过“UP”、“DOWN”按钮调整参数的大小，最后按下“ENTER”按钮保存设置。

5.监控电机工作状态：安川变频器还具有监控电机工作状态的功能，通过按下“MON”按钮可以查看电机的转速、电流等参数，并可以通过“UP”、“DOWN”按钮切换显示的参数。

二、安川变频器的调试：1.校正频率：在初次使用或更换变频器后，可能需要进行频率校正。

按下“SET”按钮选择“Fr1”，然后按下“UP”、“DOWN”按钮调整频率校正参数，最后按下“ENTER”按钮保存设置。

2.调整电流保护：根据实际需求，可以调整电流保护参数，以保护电机的安全运行。

按下“SET”按钮选择“Cr1”，然后按下“UP”、“DOWN”按钮调整电流保护参数，最后按下“ENTER”按钮保存设置。

3.调整加速度和减速度：根据实际需求，可以调整加速度和减速度参数，以控制电机的启停速度。

按下“SET”按钮选择“ATr”或“dTr”，然后按下“UP”、“DOWN”按钮调整参数，最后按下“ENTER”按钮保存设置。

三、安川变频器的故障排除：1.故障代码查看：如果安川变频器发生故障，可以按下“MON”按钮查看故障代码。

1 引言福州青州港区新购进的1台桥式起重机（以下简称QC）与6台轮胎式龙门起重机（以下简称RTG），都是使用安川变频器驱动。

虽然型号各异，（有6R6CR5、616G5、616H5等），但其主回路都一样，只是控制板与驱动板不一样，所以了解变频器的结构、主要器件的电气特性和常用参数的作用及常见故障排除，对于实际工作越来越重要。

现根据笔者随机调试及维修保养时的经验进行介绍，为该类设备的运行提供参考。

2 安川变频调速结构及其工作原理根据n=120f/p（其中n=电机转速、f=电机定子侧供电频率、p=电机极对数）可知，在异步电动机的极对数不变情况下，只要改变电源频率f，就可以实现对异步电动机的调速。

在集装箱装卸起重机上，给异步电动机供电（电压、频率可调）的主回路中包含有安川变频器，该变频器工作形式为交-直-交，而给变频器提供各种控制信号的回路称为控制回路，如图1所示，其包括以下几个部分：（1）整流桥：使三相交流电UAC经过整流变成直流电UDC。

（2）充电抑制电阻R1：据公式i=（UAC-UDC）/r可知，因r为整流桥等值电阻很小，因此充电电流I变成很大。

为了防止电解电容被击穿，必须加装充电抑制电阻R1与旁路接触器MC，由此起限流作用。

（3）旁路接触器MC：当电容充电达到80%时，MC闭合，将R1旁路，所以说该元件必须定期保养。

（4）滤波电容C：具有储能功能，寿命可达5~8年，当电网电压跌落30%时，可以维持电容两端电压UC达到10s供变频器工作；当电网电压跌落50%时，可以维持电容两端电压UC达到2s供变频器工作。

（5）充电指示灯：当充电电压达到27V以上，该指示灯会亮，所以在切断变频器电源后，还应等该指示灯完全熄灭时，才可以维修变频器内部元件，以免触电。

（6）逆变回路（桥）主器件（IGBT）：全称为大功率双极性绝缘栅场效应馆，包括栅极、源极、漏极，其特点为电压控制器件，门极触发功率低、开关频率高、特性抑制性好，即通态压降、断开漏电流都很小，寿命可达20年。

YASKAWA安川G7变频器故障分析及解决安川G7变频器是一种高性能的变频控制器，常用于驱动各类机械设备。

然而，在使用过程中，G7变频器也会出现一些故障。

本文将对常见的G7变频器故障进行分析，并提供相应的解决方法。

第一种故障是G7变频器无法启动或无法运行。

这可能是由于电源供应中断、主电路故障、参数设置错误等原因引起的。

解决方法如下：首先，检查电源供应是否正常，确保变频器接入正确的电源线路。

其次，检查主电路电源模块是否工作正常，如果有故障则需要更换。

最后，检查参数设置是否正确，确保参数设置与实际需求匹配。

第二种故障是G7变频器输出电流异常。

这可能是由于负载过重、电机故障、输出电路故障等原因引起的。

解决方法如下：首先，检查负载是否过重，如果是，则需要减少负载以降低电流。

其次，检查电机是否有故障，如轴承磨损、绝缘故障等，如有故障则需要修理或更换电机。

最后，检查输出电路是否有松动或短路，如有故障则需要修理或更换输出电路。

第三种故障是G7变频器过热。

这可能是由于外部环境温度过高、散热器堵塞、散热风扇故障等原因引起的。

解决方法如下：首先，检查外部环境温度是否过高，如是，则需要降低温度。

其次，检查散热器是否堵塞，如有堵塞则需要清洁散热器。

最后，检查散热风扇是否正常工作，如有故障则需要修理或更换散热风扇。

第四种故障是G7变频器发生电压波动或电流波动。

这可能是由于电源电压不稳定、电流浪涌、电磁干扰等原因引起的。

解决方法如下：首先，检查电源电压是否稳定，如不稳定则需要更换稳定的电源。

其次，安装过滤器以减少电流浪涌或电磁干扰。

最后，检查接线是否接触良好，如有松动则需要重新连接。

总之，G7变频器故障的解决方法主要包括修理或更换故障部件、调整参数、降低负载、清洁散热器等。

在实际应用中，需要根据具体情况选择合适的解决方法。

为了保证变频器的正常运行，建议定期对G7变频器进行检查和维护。

这样可以提高设备的可靠性和使用寿命。
