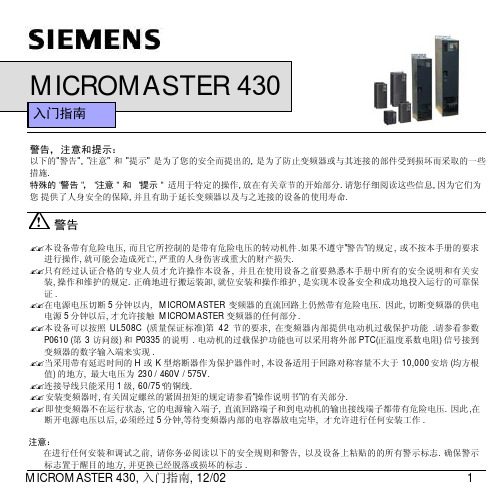

MM430变频器简明使用说明

警告，　注意和提示： 以下的"警告", "注意" 和"提示" 是为了您的安全而提出的, 是为了防止变频器或与其连接的部件受到损坏而采取的一些措施.特殊的＂警告＂，　＂注意＂　和　＂提示＂　适用于特定的操作, 放在有关章节的开始部分. 请您仔细阅读这些信息, 因为它们为您提供了人身安全的保障, 并且有助于延长变频器以及与之连接的设备的使用寿命.!警告?本设备带有危险电压, 而且它所控制的是带有危险电压的转动机件.如果不遵守"警告"的规定, 或不按本手册的要求进行操作, 就可能会造成死亡, 严重的人身伤害或重大的财产损失.?只有经过认证合格的专业人员才允许操作本设备, 并且在使用设备之前要熟悉本手册中所有的安全说明和有关安装, 操作和维护的规定. 正确地进行搬运装卸, 就位安装和操作维护, 是实现本设备安全和成功地投入运行的可靠保证 .?在电源电压切断5分钟以内, MICROMASTER 变频器的直流回路上仍然带有危险电压. 因此, 切断变频器的供电电源5分钟以后, 才允许接触 MICROMASTER 变频器的任何部分.?本设备可以按照 UL508C (质量保证标准)第 42节的要求, 在变频器内部提供电动机过载保护功能 .请参看参数P0610 (第 3 访问级) 和 P0335的说明 . 电动机的过载保护功能也可以采用将外部PTC(正温度系数电阻) 信号接到变频器的数字输入端来实现 .?当采用带有延迟时间的 H 或 K 型熔断器作为保护器件时, 本设备适用于回路对称容量不大于10,000安培 (均方根值) 的地方, 最大电压为 230 / 460V / 575V.?连接导线只能采用 1 级, 60/75°的铜线.?安装变频器时, 有关固定螺丝的紧固扭矩的规定请参看"操作说明书"的有关部分.?即使变频器不在运行状态, 它的电源输入端子, 直流回路端子和到电动机的输出接线端子都带有危险电压. 因此,在断开电源电压以后, 必须经过5分钟,等待变频器内部的电容器放电完毕, 才允许进行任何安装工作 .注意：　在进行任何安装和调试之前, 请你务必阅读以下的安全规则和警告, 以及设备上粘贴的的所有警示标志. 确保警示标志置于醒目的地方, 并更换已经脱落或损坏的标志 .外形尺寸图外形尺寸 F外形尺寸 D 外形尺寸 E外形尺寸 FX外形尺寸 GX545+22525326+2Ø20991508.537Ø281533+21210028371251251251251728Ø20129125125379.2125125371375.5171400+2356+2Ø303023326+2100功率端子的连接，　变频器　U V L3L2L1W外形尺寸 C外形尺寸 FGroundGroundGroundGroundPE外形尺寸 FX/GX 电动机控制端子的连接AIN2On = [A], 0 - 20 mA Off = [V], 0 - 10 V模拟输出0 - 20 mA (500)P+N -AIN1On = [A], 0 - 20 mA Off = [V], 0 - 10 V电源电压的频率设定b o a r dDIP 开关 1 缺省设定值 = OFF调试MICROMASTER 430 变频器在供货时带有状态显示板 (SDP) 和涵盖以下内容的缺省参数设置:?电动机的额定数据, 电压,电流和频率与变频器的数据完全匹配 .?电动机的速度特性为线性 V/f 控制, 由模拟式电位计进行控制.?50 Hz 时最大速度为3000 转/分 (60 Hz 时为3600 转/分); 可采用电位计通过变频器的模拟输入端进行控制. 斜坡上升时间 / 斜坡下降时间 = 10 s如果需要对更复杂的应用对象进行设置, 请参看“操作说明书”和“参数表”, 它们在变频器供货时以光盘的形式提供给用户.本“入门指南”中, 提供了利用BOP进行快速调试的说明. 有关BOP的说明, 可查阅 "操作说明书册".P00101 = 快速调试开始快速调试在电动机投入运行之前, P0010 必须回到‘0’. 但是,如果调试结束后选定 P3900 = 1 , 那么, P0010的回 '0' 操作是自动进行的.P01000 = kW / 50 Hz1 = hp / 60 Hz2 = kW / 60 Hz 选择工作地区是欧洲　／　北美　用 DIP开关2 设定为0 或1 , 或把参数P0100 设定为 2.P030410 V - 2000 V 电动机的额定电压根据铭牌键入的电动机额定电压 (V)P03050 ... 2 * I nom 电动机的额定电流根据铭牌键入的电动机额定电流 (A)P03070 kW - 2000 kW 电动机的额定功率根据铭牌键入的电动机额定功率. 如果 P0100 = 1, 功率单位应是 hpP031012 Hz - 650 Hz 电动机的额定频率根据铭牌键入的电动机额定频率 ( Hz)P03110 - 40000 1/min 电动机的额定速度根据铭牌键入的电动机额定速度 (rpm)P0700 选择命令源(on (接通)/ off(断开) / reverse(反转))1 = 基本操作面板BOP2 = 模入端子/数字输入 (缺省设置)P1000 选择频率设定值源1 = 用BOP给定频率2 = 模拟设定值 (缺省设置)P1080 电动机的最小频率本参数设置电动机的最小频率(0-650Hz) ,达到这一频率时, 电动机的运行速度将与频率的设定值无关. 这里设置的值对电动机的正转和反转都是有效的.P1082 电动机的最大频率本参数设置电动机的最大频率(0-650Hz) ,达到这一频率时, 电动机的运行速度将与频率的设定值无关. 这里设置的值对电动机的正转和反转都是有效的P11200 - 650 s 斜坡上升时间电动机从静止停车加速到最大电动机频率所需的时间.P11210 - 650 s 斜坡下降时间电动机从其最大频率减速到静止停车所需的时间.P3900 结束快速调试0 = 结束快速调试, 不进行电动机计算或复位为工厂缺省设置值.1 = 结束快速调试, 进行电动机计算或复位为工厂缺省设置值(推荐的方式) .2 = 结束快速调试, 进行电动机计算和I/O复位3= 结束快速调试, 进行电动机计算, 但不进行 I/O复位质量证书：　本变频器符合以下规范和标准： /products/sd欧洲低电压规范 欧洲机械制造规范欧洲电磁兼容性(EMC) 规范质量保证实验室(UL)标准UL 和 CUL 编目的功率转换设备 5B33 标准适 用于 2 级污染的环境.ISO 9001 西门子公司按照 ISO 9001标准的要求对其质量管理体系进行管理.。

参数复位操作
参数复位：
将变频器的参数恢复到出厂时的参数默认值。

在变频器初次调试，或者参数设置混乱
时，需要执行该操作，以便于将变频器的参数值恢复到一个确定的默认状态。

在参数复位完成后，需要进行快速调试的过程。

根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。

开始操作
P0003＝1 定义参数访问等级为标准级
P0010＝30 进入工厂复位准备状态
P0970＝1 将参数复位到出厂设定值
Busy 等待状态（等待时间因变频器功率等级而不同）
P0970 复位完成，显示P0970此时P0970=0，P0010=0
在参数复位完成后，需要进行快速调试的过程。

根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。

快速调试
快速调试的作用
快速调试通过设置电机参数、变频器的命令源、频率给定源等基本设置信息，从而达到简单快速运转电机的一种操作模式。

功能调试。

西门子变频器MM430常规操作方式西门子变频器MM430相比西门子变频器MICROMASTER系列的其他成员，具有更好的技术特定和更快速的动态响应。

西门子变频器MM430性能优异，使用方便，为用户提供了良好的驱动控制解决方案，而且它具有快速调试功能，方便用户对驱动控制系统进行操作和调试。

本文下面为您举例说明一下西门子变频器MM430的操作方式，供您在调试过程中参考，从而提高工作效率。

西门子变频器MM430常规操作的例子如下：1. 旁路方式西门子变频器MM430系列的旁路方式是由西门子变频器MM430的继电器输出接点控制两个机械上互相锁定的接触器。

旁路电路可以通过变频器操作电动机，或者不通过变频器而直接由电源向电动机供电，变频器负责接触器之间的切换工作;2. 电动机分级控制西门子变频器MM430系列在PID控制信号的作用下，最多可以控制三台辅助电动机，整套系统包括一台用变频器控制速度的水泵和三台辅助水泵，各台辅助水泵可以通过接触器或电动机启动器投入系统运行;3. 传动皮带故障检测西门子变频器MM430系列可以用于传动皮带的故障检测，变频器对其输出转矩的变化范围进行监控中，这样可以识别变频器是否处于欠负载或者过负载运行的状态。

该功能把当前的速度/转矩曲线和编程的速度/转矩曲线进行比较，从而判断是否出现故障;4. 节能方式西门子变频器MM430系列的节能方式扩展了PID控制器的功能，在节能方式下，电动机可以通过最小频率运行，然后再断开电动机。

如果达到了重新起动的频率，电动机将自动再起动。

西门子变频器MM430性能优异，是西门子变频器MICROMASTER系列中的中高端产品，用户可以根据实际控制系统的要求进行选择搭配，并可以通过变频器的各种常规操作来实现驱动控制任务。

恒压供水变频器设置在MM430、440上，通过设置第一套参数进行USS控制的驱动器自身集成的PID的闭环调节。

PID给定值由S7-200设置，驱动器的启动/停止命令由S7-200发出，操作如下：㈠做工厂复位（P0010=10，P0970=1），进行快速调试；1、P1003=1（访问等级）2、P0010=1（开始快速调试）3、P0304 （电动机的额定电压）4、P0305 （电动机的额定电流，根据电机铭牌设置）5、P0307 （电动机的额定功率，根据电机铭牌设置）6、P0310 （电动机的额定功率，根据电机铭牌设置）7、P0311 （电动机的额定速度，根据电机铭牌设置）8、P1080 （电动机最小频率，设30Hz）9、P1082 (电动机最大频率，设50Hz)10、P1120 （斜坡上升时间）11、P1121 （斜坡下降时间）12、P3900=3（快速调试结束）注：对于MM440 P1000[0]=5㈡配置PID调节器1、使能PID调节器P2200[0]=1：0（允许投入PID闭环控制器）2、指定反馈信号P2264[0]=755：1（反馈信号来源=模拟量输入1）3、PID模拟量信号的刻度P0756[0]=2（定义模拟量输入信号的类型为0-20mA）DIP开关的设定值如下：OFF=电压输入（10V）ON=电压输入（20mA）DIP开关安装的位置与模拟量的对应关系如下：左面的DIP开关（DIP1）=模拟量输入1右面的DIP开关（DIP2）=模拟量输入2 P0757[0]=4.00 (标定ADC的X1值为4.0mA)P0758[0]=0.00 (标定ADC的X1值为0.00％)P0759[0]=20.00 (标定ADC的X2值为20.mA)P0760[0]=100.00 (标定ADC的X2值为100.00％)P0761[0]=4.00 (定义模拟输入特性死区的宽度)注：对于MM440 P0761[0]=4.004、PID反馈信号滤波器的时间常数P2265=0.5s5、定义PID反馈类型P2271=0 （如果反馈信号底于PID设定值，PID控制器将增加电动机的速度，以校正它们的偏差）6、确定PID给定值来源P2253[0]=2018.1 （定义PID给定值的信号来源。

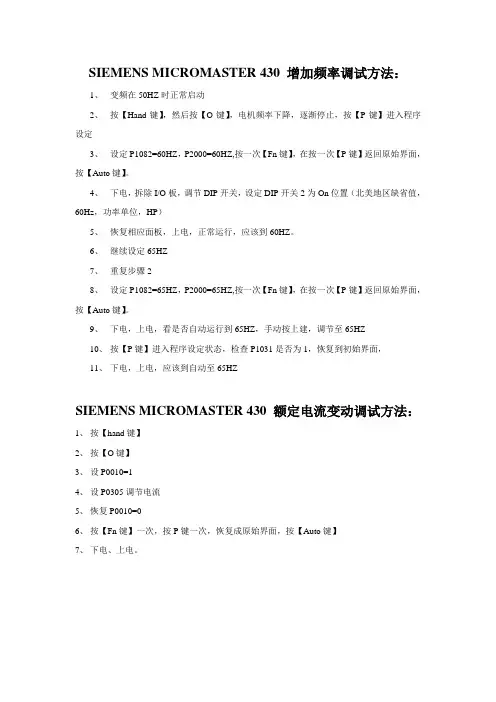

SIEMENS MICROMASTER 430 增加频率调试方法：1、变频在50HZ时正常启动2、按【Hand键】，然后按【O键】，电机频率下降，逐渐停止，按【P键】进入程序设定3、设定P1082=60HZ，P2000=60HZ,按一次【Fn键】，在按一次【P键】返回原始界面，按【Auto键】。

4、下电，拆除I/O板，调节DIP开关，设定DIP开关2为On位置（北美地区缺省值，60Hz，功率单位，HP）5、恢复相应面板，上电，正常运行，应该到60HZ。

6、继续设定65HZ7、重复步骤28、设定P1082=65HZ，P2000=65HZ,按一次【Fn键】，在按一次【P键】返回原始界面，按【Auto键】。

9、下电，上电，看是否自动运行到65HZ，手动按上建，调节至65HZ10、按【P键】进入程序设定状态，检查P1031是否为1，恢复到初始界面，11、下电，上电，应该到自动至65HZSIEMENS MICROMASTER 430 额定电流变动调试方法：1、按【hand键】2、按【O键】3、设P0010=14、设P0305调节电流5、恢复P0010=06、按【Fn键】一次，按P键一次，恢复成原始界面，按【Auto键】7、下电、上电。

SIEMENS MICROMASTER 420 0.37kW优化设置0.75KW的调试方法：1、正常启动，长按【O键】，进入变频器调试状态。

2、进入快速调试状态，参见快速调试资料。

按【P键】进入程序设定P0010=1P0100=0P0304=400P0305=2(原为1)P0307=0.75(原0.37)P0310=50P0311=2800P0700=2.00P1000=1P1080=0.00P1082=50.00···P3900=0调试完毕，恢复P0010=0继续程序设定P1910=1界面进入优化状态约1min，P1210=2（自动重启功能）下电，上电，应正常运行。

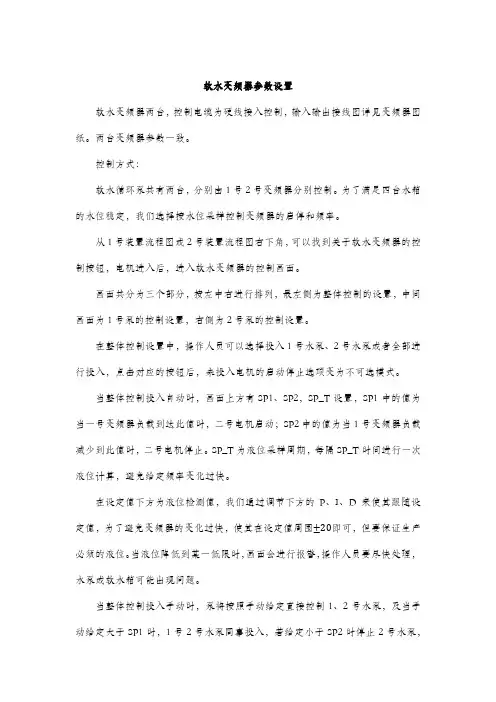

软水变频器参数设臵软水变频器两台，控制电缆为硬线接入控制，输入输出接线图详见变频器图纸。

两台变频器参数一致。

控制方式：软水循环泵共有两台，分别由1号2号变频器分别控制。

为了满足四台水箱的水位稳定，我们选择按水位采样控制变频器的启停和频率。

从1号装臵流程图或2号装臵流程图右下角，可以找到关于软水变频器的控制按钮，电机进入后，进入软水变频器的控制画面。

画面共分为三个部分，按左中右进行排列，最左侧为整体控制的设臵，中间画面为1号泵的控制设臵，右侧为2号泵的控制设臵。

在整体控制设臵中，操作人员可以选择投入1号水泵、2号水泵或者全部进行投入，点击对应的按钮后，未投入电机的启动停止选项变为不可选模式。

当整体控制投入自动时，画面上方有SP1、SP2，SP_T设臵，SP1中的值为当一号变频器负载到达此值时，二号电机启动；SP2中的值为当1号变频器负载减少到此值时，二号电机停止。

SP_T为液位采样周期，每隔SP_T时间进行一次液位计算，避免给定频率变化过快。

在设定值下方为液位检测值，我们通过调节下方的P、I、D来使其跟随设定值，为了避免变频器的变化过快，使其在设定值周围±20即可，但要保证生产必须的液位。

当液位降低到某一低限时，画面会进行报警，操作人员要尽快处理，水泵或软水箱可能出现问题。

当整体控制投入手动时，泵将按照手动给定直接控制1、2号水泵，及当手动给定大于SP1时，1号2号水泵同事投入，若给定小于SP2时停止2号水泵，只运行1号水泵，采样不参与控制。

如果只投入1号或2号泵，操作人员将从1号泵控制画面、或2号泵控制画面单独控制，若投入自动，系统也按照整体控制设定进行控制。

变频器共分为手动，自动，远程三种控制方式，其中手动控制为最优先控制。

手动、自动控制按钮在变频器面板上，AUTO按钮为自动，HAND按钮为手动，当点击手动时，只能按面板启动停止按钮，和上下箭头进行调速。

若想进行自动控制或远程控制必须点击AUTO按钮，这样柜面按钮可以进行控制，点击远程时，可以进行PLC控制，点击就地时，柜面启动按钮起作用。

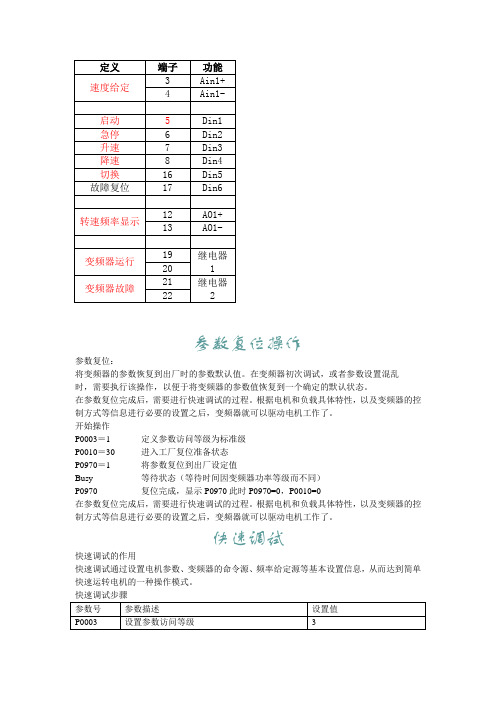

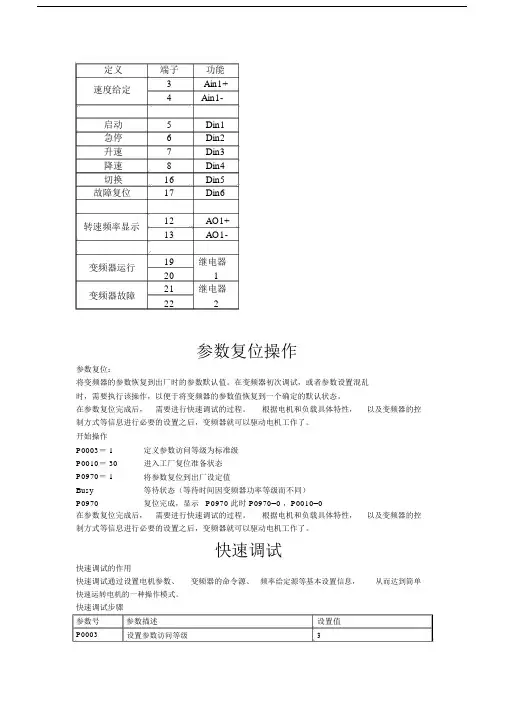

定义端子功能速度给定3Ain1+ 4Ain1-启动5Din1急停6Din2升速7Din3降速8Din4切换16Din5故障复位17Din6转速频率显示12AO1+ 13AO1-变频器运行19继电器201变频器故障21继电器222参数复位操作参数复位：将变频器的参数恢复到出厂时的参数默认值。

在变频器初次调试，或者参数设置混乱时，需要执行该操作，以便于将变频器的参数值恢复到一个确定的默认状态。

在参数复位完成后，需要进行快速调试的过程。

根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。

开始操作P0003＝ 1定义参数访问等级为标准级P0010＝ 30进入工厂复位准备状态P0970＝ 1将参数复位到出厂设定值Busy等待状态（等待时间因变频器功率等级而不同）P0970复位完成，显示 P0970 此时 P0970=0 ，P0010=0在参数复位完成后，需要进行快速调试的过程。

根据电机和负载具体特性，以及变频器的控制方式等信息进行必要的设置之后，变频器就可以驱动电机工作了。

快速调试快速调试的作用快速调试通过设置电机参数、快速运转电机的一种操作模式。

快速调试步骤参数号参数描述变频器的命令源、频率给定源等基本设置信息，设置值从而达到简单P0003设置参数访问等级3＝1标准级＝2扩展级＝3专家级P0010＝1 开始快速调试注意：1.只有在 P0010=1 的情况下，电机的主要参数才能被修改，如： P0304， P0305 等2.只有在 P0010=0 的情况下，变频器才能运行P0100选择电机的功率单位和电网频率＝0单位 kW ，频率 50H＝1单位 HP，频率 60Hz＝2单位 kW ，频率 60HzP0304[0]电机额定电压：注意电机实际接线（Y/）P0305[0]电机额定电流：注意：电机实际接线（Y/）如果驱动多台电机，P0305 的值要大于电流总和。

P0307[0]电机额定功率如果 P0100 = 0 或 2，单位是kW如果 P0100 = 1，单位是HP.P0308[0]电机功率因数P0311[0]电机的额定速度矢量控制方式下，必须准确设置此参数P0320[0]电机的磁化电流通常取默认值P0335[0]电机冷却方式=0 利用电机轴上风扇自冷却=1 利用独立的风扇进行强制冷却P0500工艺过程的应用对象=0恒定转矩负载=1风机和泵P0640[0]电机过载因子以电机额定电流的百分比来限制电机的过载电流。

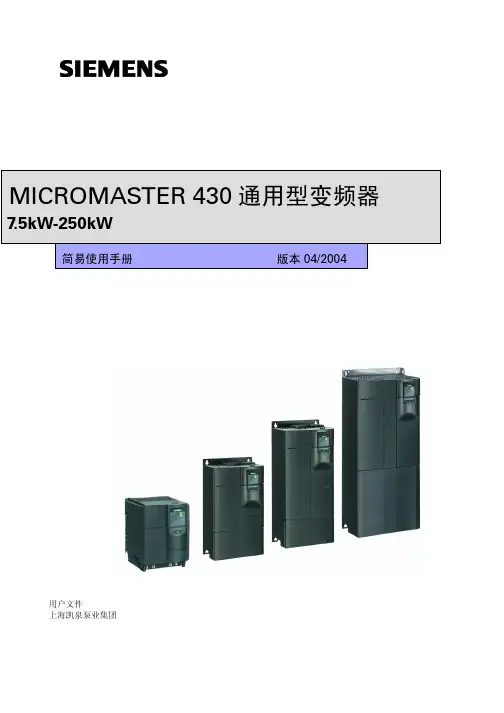

用户文件上海凯泉泵业集团系统框图1 调试方法2 工厂复位3 MICROMASTER 430的系统参数 简要介绍4 故障的排除和故障代码 5MICROMASTER 4307.5Kw-250Kw简易使用手册用户文件:上海凯泉泵业集团版本 04/2004一系统框图或电动机最大最大继电器3继电器2继电器130V D C /5A (电阻负载) 250V A C /2A (感性负载)D I P 开关(在控制板上)A D C 1 A D C 20-20 m A 电流90 -10V 电压 D I P 开关(在I /O 板上)带隔离的0V (输出)带隔离的+24V (输出)B O P -2串行通讯 协议最小二.调试方法MICROMASTER 430 变频器在标准供货方式时装有状态显示板（SDP ），对于很多用户来说，利用SDP 和制造厂的缺省设置值,就可以使变频器成功地投入运行，如果工厂的缺省设置值不适合您的设备情况，您可以利用基本操作板（BOP-2）（修改参数，使之匹配起来。

BOP-2是作为可选件供货的。

您也可以用PC IBN 工具来调整工厂的设置值，相关的软件在随变频器供货的CD-ROM 中可以找到。

注意MICROMASTER 430变频器只能用BOP-2进行操作。

MICROMASTER 430变频器不能用BOP 或AOP 进行操作。

SDP 状态显示屏BOP-2 基本操作板MICROMASTER 430变频器的操作面板2.1用状态显示板（SDP）调试面板上的SDP 有两个LED （发光二极管），用于显示变频器当前的运行状态 在采用SDP 时，变频器的预设定值必须与下列电动机数据兼容：电动机的额定功率 电动机的额定电压 电动机的额定电流 电动机的额定频率（建议采用西门子的标准电动机）此外，必须满足以下条件：按照线性 V/f 控制特性，由模拟电位计控制电动机速度。

频率为50Hz 时最大速度为3000转/分钟（60 Hz 时为3600转/分钟），可通过变频器的模拟输入端用电位计控制。

MM430在恒压供水中的应用。

完整版MM430是专用于风机水泵类应用场合的变频器。

本身不支持矢量控制VC功能，也就没有相应的编码器模板。

也就是说，MM430最擅长的是V/F控制方式，而且是平方转矩类负载。

不要误以为MM430比MM440要低级，MM430在恒压供水等场合有非常实用的功能，这些功能是MM440不具备的。

MM430的功能：· PID控制功能（这个MM440也有）o 即PID闭环控制。

搞自控的都明白。

·分级控制功能o 在多电机协调工作时，如果一台电机不足以保证水压时，自动工频起动第二台电机，依此类推。

最多可以有4台电机工作。

·节能模式（即睡眠模式）o 在水压高于设定值时，电机低频工作也不会导致水压下降，那么可以关闭电机，即睡眠。

当水压偏低时，再启动电机。

－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－应用实例一：单台电机，单台MM430，实现恒压供水。

并启用节能模式。

硬件需求：带标准信号输出的压力表。

压力表可以线性的根据管道里压力的大小输出0~20mA，或者4~20mA，或者0~10VDC的信号。

满量程时输出最大值。

接线方法：压力表信号接到AI0。

模拟量通道配置正确。

比如假设压力表满量程为10Mpa，目标管道压力4Mpa，表输出为0~20mA信号，接到变频器3、4号端子上，则需要将变频器外壳上ADC类型的相应的DIP拨码拨到上面，表示输入为电流型信号（默认为电压型）。

设置参数p756.0=2。

通过r754.0可以看到水压表的百分比反馈值。

完成快速调试QC。

设置以下参数：P700=2，端子控制P701=1，5#端子起动信号P1000=2，（在P2200=1时无效）P2200=1，使能PIDP2253=2250，主给定来源于PID-MOPP2240=40，压力表满量程为10Mpa，目标管道压力4MpaP2264=755.0，反馈值P2265=5，反馈滤波时间P2280=0.5，P参数P2285=15，I参数P2274＝0，D参数P2390＝5Hz，进入睡眠的频率P2391＝10s，进入睡眠的延时P2392＝80，再起动的PID偏差－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－－应用实例二：单台电机，单台MM430，实现恒压供水。

MM430变频器参数设置
参数复位操作
参数复位：
将变频器的参数恢复到出⼚时的参数默认值。

在变频器初次调试，或者参数设置混乱
时，需要执⾏该操作，以便于将变频器的参数值恢复到⼀个确定的默认状态。

在参数复位完成后，需要进⾏快速调试的过程。

根据电机和负载具体特性，以及变频器的控制⽅式等信息进⾏必要的设置之后，变频器就可以驱动电机⼯作了。

开始操作
P0003＝1 定义参数访问等级为标准级
P0010＝30 进⼊⼯⼚复位准备状态
P0970＝1 将参数复位到出⼚设定值
Busy 等待状态（等待时间因变频器功率等级⽽不同）
P0970 复位完成，显⽰P0970此时P0970=0，P0010=0
在参数复位完成后，需要进⾏快速调试的过程。

根据电机和负载具体特性，以及变频器的控制⽅式等信息进⾏必要的设置之后，变频器就可以驱动电机⼯作了。

快速调试
快速调试的作⽤
快速调试通过设置电机参数、变频器的命令源、频率给定源等基本设置信息，从⽽达到简单快速运转电机的⼀种操作模式。

功能调试
如有侵权请联系告知删除，感谢你们的配合！。

mm430参数手册
《MM430参数手册》是西门子公司针对其MM430系列变频器的
参数设定手册。

MM430系列变频器是一种用于电机控制的设备，可
实现电机的变频运行和速度调节。

参数手册提供了关于MM430变频
器的详细信息和参数设置的说明。

在这个参数手册中，你可以找到以下内容：
1. 变频器概述，介绍了MM430变频器的基本特点、应用范围和
技术规格。

这部分内容会告诉你MM430变频器的工作原理和适用条件。

2. 参数设置，详细解释了MM430变频器的各个参数及其作用。

这些参数包括运行参数、控制参数、保护参数等。

你可以根据实际
需求，按照手册中的说明进行参数设置，以实现对电机的精确控制。

3. 调试和故障排除，手册中还包含了MM430变频器的调试方法
和常见故障排除步骤。

当你在使用过程中遇到问题时，可以参考手
册中的指导进行排查和修复。

4. 应用示例，手册中可能会提供一些典型的应用示例，展示如何使用MM430变频器实现不同类型的电机控制，例如泵、风机、输送带等。

5. 附录，手册的附录部分可能包含一些额外的信息，例如参数列表、常用术语解释、连接图等。

总之，《MM430参数手册》是一本详细介绍西门子MM430系列变频器的重要参考资料。

通过仔细阅读和理解手册中的内容，你可以更好地了解和应用MM430变频器，实现对电机的精确控制。

MM430调试说明（外部控制手/自动模式）
一，功能说明
变频器处于长期启动状态；
可输出频率反馈信号；
当转换开关处于手动时，由数字输入（按钮带动继电器）控制固定频率输出（50Hz）；
当转换开关处于自动时，由模拟输入（PLC or DDC给出）控制固定频率输出。

二，端子说明
1，端子5,9为变频器启动控制端子，闭合（启动）、断开（关闭）；变频器常启情况下可短接此对端子。

2，端子12,13为模拟输出端口（0-20mA），作为反馈信号，反馈信息可设定。

3，端子18~25为继电器输出端口
4，端子29,30为通讯端口（一般不使用）
5，端子3,4为模拟信号输入端口（3+，4-），0-10Vor4-20mA.
6，端子7,9为手自动切换端子
闭合为手动模式，由端子8,9控制固定频率的输出；
断开为自动模式，有端子3,4的模拟输入控制频率的输出。

三，调试参数
P0700→in000→2
in001→2 P0703→99
P0704→15
P0810→722.2
P1000→in000→2
in001→3 P1004→50
复位操作
P0010→30
P0970→1
四，命令解释P0700
P0703
P1004。

MM430变频器参数设置1.基本参数设置：-运行频率：设定变频器的输出频率范围，通常设置为50Hz或60Hz；-频率上限和频率下限：设置变频器输出频率的范围限制，保证设备的正常运行；-控制方式：选择变频器的控制模式，可以选择全速调节、开环矢量控制或闭环矢量控制等。

2.输出参数设置：-输出电压：根据实际需求设置输出电压，通常为变频器额定电压；-输出电流：设置变频器的输出电流限制，保护电机和变频器；-加速和减速时间：设置变频器的加速和减速时间，控制设备的运行速度；-输出功率：设置变频器的输出功率限制，与电机功率匹配。

3.控制参数设置：-PID参数：对于闭环矢量控制模式，需要设置PID参数，包括比例系数、积分系数和微分系数，以实现精确的速度控制；-扭矩参数：对于电机的负载特性，可以设置扭矩参数，以实现负载特性的精确调节；-压力参数：对于液压设备的控制，可以设置压力参数，以实现精确的压力控制。

4.保护参数设置：-过载保护：设置变频器的过载保护参数，当输出电流超过设定值时，立即停止输出，保护电机和变频器；-过热保护：设置变频器的过热保护参数，当温度超过设定值时，立即停止输出，防止电机和变频器过热；-断相保护：设置变频器的断相保护参数，当电源供电出现故障时，立即停止输出，保护电机。

5.通信参数设置：- 通信协议：选择变频器的通信协议，可以通过Modbus、Profibus、CAN等方式与上位机进行通信；-通信地址：设置变频器的通信地址，以实现与上位机的数据交换；-通信速率：设置变频器与上位机通信的速率，确保数据传输的稳定性。

在进行参数设置之前，需要对MM430变频器进行充分了解，并参考技术手册提供的参数表和说明。

不同的应用场景可能需要调整不同的参数，因此在设置参数之前，需要根据具体需求进行分析和决策。

同时，在实际使用过程中，也需要根据设备的运行情况进行参数的动态调整和优化，以实现最佳的控制效果。

总之，MM430变频器的参数设置对于设备的正常运行和性能发挥至关重要。
