实验一 MM420变频器的快速调试一、实验目的1．掌握MM420变频器基本参数输入的方法。
2．掌握MM420变频器参数恢复为出厂默认值的方法。
3．掌握快速调试的内容及方法。
4. 设置电动机参数三、实验内容1．变频器基本操作面板变频器基本操作面板（BOP ）如图1所示。
BOP 可以显示参数的序号和数值，报警和故障信息，以及设定值和实际值。
基本操作面板BOP 上的按钮功能如表1所示：表1基本操作面板BOP 上的按钮功能图1变频器基本操作面板（BOP ）起动变频器停止变频器改变电动机的转动方向电动机点动2．用基本操作面板（BOP ）更改参数的数值MM420变频器参数有两种，p 参数是可以更改的， R 参数是只读的，有的R 参数是在变频器上可以读出。
有的是2进制的形式。
在电脑上用软件可以读出。
下面说明如何改变P0003“访问级”的数值。
操作步骤见表2-1。
表2-1 修改访问级参数P0003的步骤操作步骤 显示结果1.按访问参数2. 按键，直到显示出 P00033.按键，进入参数访问级4.或键，达到所要求的数值（例如：3）5.键，确认并存储参数的数值为了快速修改参数的数值，可以一个个地单独修改显示出的每个数字，操作步骤如下： 当已处于某一参数数值的访问级（参看“用BOP 修改参数”）。
（1）按（功能键），最右边的一个数字闪烁。
（2）按/，修改这位数字的数值。
（3）再按(功能键)，相邻的下一位数字闪烁。
（4）执行2 至4 步 直到显示出所要求的数值。
（5）按，退出参数数值的访问级。
4．恢复变频器工厂默认值。
设定P0010=30和P0970=1，按下P键，开始复位，复位过程大约为3min，这样就保证了变频器的参数恢复到工厂默认值。
5．快速调试（P0010=1）利用快速调试功能使变频器与实际使用的电动机参数相匹配，并对重要的技术参数进行设定。
在快速调试的各个步骤都完成以后，应选定P3900，如果它置1，将执行必要的电动机计算，并使其他所有的参数（P0010=1 不包括在内）恢复为出厂默认设置值。
MM420常用的参数设置及其调试方法，更详细的说明请参阅相关手册。
P003－－用户访问级：默认为1（标准级），笔者建议设置为4（维修级），这样才有访问所有参数的权限。
P004－－参数过滤器：默认为0，就是无参数过滤功能，不隐藏参数，显示所有的参数。
P0307－－电动机额定功率：按电动机额定功率设置，本参数只能在P0010=1（快速调试）时才可以修改。
P1000－－选择频率设定值：默认为2，即模拟输入；如果选择12，则加上了MOP（电动电位计）的值。
P1040－－MOP的设定值：可以把MOP理解为偏置频率。
P1080－－最小频率：变频器输出的最小频率，根据电动机实际驱动能力而不同，建议15Hz以上。
P1082－－最大频率：变频器输出的最大频率，根据电动机实际驱动能力而不同，建议75Hz以下。
P2000－－基准频率：如果采用模拟输入来调节变频器频率，那么可能需要用到该参数，这是模拟输入最大值时的频率设定值。
例如，采用电位器调节频率，最大需要调节到75Hz（刚好75Hz），那么就要求P1082的值和P2000的值不得小于75Hz，至少有一个等于75Hz就可以了。
R0722－－二进制输入：显示各个数字输入的状态。
都不动作时显示，数字输入动作时相应位变为1；例如当数字输入1动作时显示。
观察该参数，有利于分析故障情况。
下面是部分系统默认的参数：P0700 选择命令源：缺省值为20 工厂的缺省设置1 BOP（键盘）设置2 由端子排输入4 通过BOP链路的USS设置5 通过COM链路的USS设置6 通过COM链路的通讯板（CB）设置P0701 数字输入1的功能：缺省值为10 禁止数字输入1 ON/OFF1（接通正转/停车命令1）2 ON reverse/OFF1（接通反转/停车命令1）3 OFF2（停车命令2）-按惯性自由停车4 OFF3（停车命令3）-按斜坡函数曲线快速降速停车9 故障确认10 正向点动11 反向点动12 反转13 MOP（电动电位计）升速（增加频率）14 MOP降速（减少频率）15 固定频率设定值（直接选择）16 固定频率设定值（直接选择+ON 命令）17 固定频率设定值（二进制编码的十进制数（BCD 码）选择+ON命令）21 机旁/远程控制25 直流注入制动29 由外部信号触发跳闸33 禁止附加频率设定值99 使能BICO（二进制互联连接）参数化P0702 数字输入2的功能：缺省值为120 禁止数字输入1 ON/OFF1（接通正转/停车命令1）2 ON reverse/OFF1（接通反转/停车命令1）3 OFF2（停车命令2）-按惯性自由停车4 OFF3（停车命令3）-按斜坡函数曲线快速降速停车9 故障确认10 正向点动11 反向点动12 反转13 MOP（电动电位计）升速（增加频率）14 MOP降速（减少频率）15 固定频率设定值（直接选择）16 固定频率设定值（直接选择+ON 命令）17 固定频率设定值（二进制编码的十进制数（BCD 码）选择 + ON 命令）21 机旁/远程控制25 直流注入制动29 由外部信号触发跳闸33 禁止附加频率设定值99 使能BICO参数化P0703 数字输入3的功能：缺省值为90 禁止数字输入1 ON/OFF1（接通正转/停车命令1）2 ON reverse /OFF1（接通反转/停车命令1）3 OFF2（停车命令2）-按惯性自由停车4 OFF3（停车命令3）-按斜坡函数曲线快速降速停车9 故障确认10 正向点动11 反向点动12 反转13 MOP（电动电位计）升速（增加频率）14 MOP 降速（减少频率）15 固定频率设定值（直接选择）16 固定频率设定值（直接选择+ON 命令）17 固定频率设定值（二进制编码的十进制数（BCD码）选择+ON 命令）21 机旁/远程控制25 直流注入制动29 由外部信号触发跳闸33 禁止附加频率设定值99 使能BICO参数化P0704 数字输入4的功能：缺省值为00 禁止数字输入1 ON/OFF1（接通正转/停车命令1）2 ON reverse /OFF1（接通反转/停车命令1）3 OFF2（停车命令2）-按惯性自由停车4 OFF3（停车命令3）-按斜坡函数曲线快速降速停车9 故障确认10 正向点动11 反向点动12 反转13 MOP（电动电位计）升速（增加频率）14 MOP降速（减少频率）21 机旁/远程控制25 直流注入制动29 由外部信号触发跳闸33 禁止附加频率设定值99 使能BICO参数化1：快速调试P0003：3P0010：1 开始快速调试P0100：0 选择工作地区P0300：1 电动机类型P0304：380 额定电动机电压P0305：4.95 额定电机电流P0307：2.2 电机额定功率P0308：0.83 电动机的功率因数P0310：50 电动机的额定频率P0311：1450 电动机的额定速度P0640：150 电动机的过载因子P0700：1 命令源P1000：1 选择频率设定值P1120：1 加速时间P1121：0.5 减速时间P1300 20 变频器控制方式P3900：3 开始电动机数据的自动检测（结束快速调试）。
西门子变频器—MM420型实训模块实训指导书亚龙科技集团有限公司前言随着电力电子技术、微电子技术、计算机控制技术及自动化控制理论的发展，变频器制造技术有了跨越式的进步，以变频器为核心的交流电机调速已广泛应用于国民经济各部门，在工业自动化领域，交流电机调速已经取代传统的直流调速系统，而且大大提高了技术经济指标。
在耗电大户的风机、泵类(其耗电量几乎占工业用电一半)应用变频器控制，可以大大节约电能；在广泛关系各行各业的机械专业，应用变频器技术，是改造这一传统产业，实现机电一体化的重要手段；此外，在化纤、纺织塑料、化学、轻工等工业领域，应用变频器技术。
实现自动化提高了产品的质量与数量变频器不仅应用于工业、交通领域，而且已进入家庭，在家电工业领域，空调器、电冰箱都有了变频器控制的相应产品，提高了家电产品的经济技术指标和智能化水平。
随着现代化的程度提高，对变频器的应用会更加普及。
使用好变频器是一门实践性很强的学问，有人说，使用好变频器的难易程度并不亚于使用好一台个人电脑。
但是，现在社会上已有的有关变频器技术资料，多为变频器的设计。
制造方面的专著，即使学习和掌握了这方面内容的学生，到了工程现场，仍不能正确使用和操作变频器，这是由于有关使用变频器的资料太少，更不要说变频器的实训装置了，而社会上需要正确使用变频器的技术人员显然比设计制造变频器的技术人才要多的多，针对这一情况，我公司设计了变频器实训模块，并将撰写有关变频器使用技能的教材供本科、大专、高职中专等各类学校相关专业选用，尤其适用职业技术教育。
我公司设计的实训模块选用的是西门子MM420型，就可触类旁通掌握其它厂家的变频器的使用方法与技能。
学生可以在实训台上了解变频器的结构、安装及接线的基本知识，进而学会使用变频器的基本技能，包括参数设定和操作方法，控制回路接线端子的设置，接线及智能化功能，功能参数的设置，变频器的维护等进行实际操作培训．在此基础上可以对模拟的实际工业控制系统：恒压供水系统、中央空调冷水系统，泵自动切换控制系统的模拟设计和调试，完成一个变频器工程题的实际操作训练，以满足社会生产实践的需要。

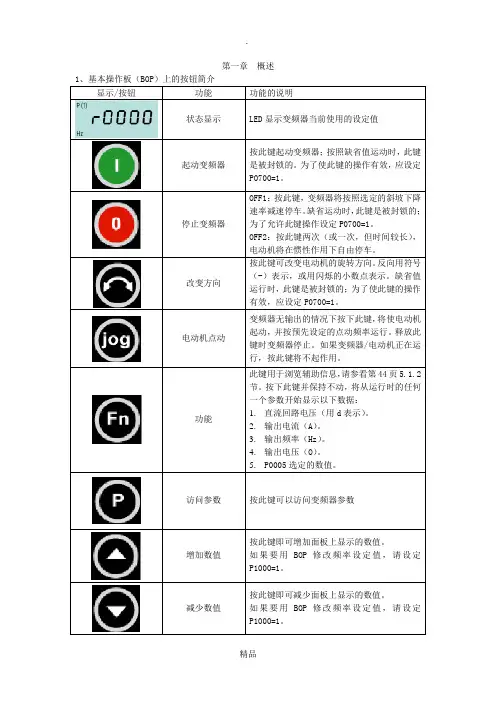

第一章概述显示/按钮功能功能的说明状态显示LED显示变频器当前使用的设定值起动变频器按此键起动变频器；按照缺省值运动时，此键是被封锁的。
为了使此键的操作有效，应设定P0700=1。
停止变频器OFF1：按此键，变频器将按照选定的斜坡下降速率减速停车。
缺省运动时，此键是被封锁的；为了允许此键操作设定P0700=1。
OFF2：按此键两次（或一次，但时间较长），电动机将在惯性作用下自由停车。
改变方向按此键可改变电动机的旋转方向。
反向用符号（-）表示，或用闪烁的小数点表示。
缺省值运行时，此键是被封锁的；为了使此键的操作有效，应设定P0700=1。
电动机点动变频器无输出的情况下按下此键，将使电动机起动，并按预先设定的点动频率运行。
释放此键时变频器停止。
如果变频器/电动机正在运行，按此键将不起作用。
功能此键用于浏览辅助信息，请参看第44页5.1.2节。
按下此键并保持不动，将从运行时的任何一个参数开始显示以下数据：1.直流回路电压（用d表示）。
2.输出电流（A）。
3.输出频率（Hz）。
4.输出电压（O）。
5.P0005选定的数值。
访问参数按此键可以访问变频器参数增加数值按此键即可增加面板上显示的数值。
如果要用BOP修改频率设定值，请设定P1000=1。
减少数值按此键即可减少面板上显示的数值。
如果要用BOP修改频率设定值，请设定P1000=1。
利用基本操作面板（BOP）可以改变变频器的各个参数。
为了利用 BOP设定参数，必须首先拆下状态显示板（SDP），并装上 BOP。
BOP具有7 段显示的五位数字，可以显示参数的序号和数值，报警和故障信息，以及设定值和实际值。
参数的信息不能用 BOP存储。
在缺省设置时，用BOP 控制电动机的功能是被禁止的。
如果要用 BOP进行控制，参数P0700 应设置为 1 ，参数 P1000 也应设置为 1。
变频器加上电源时，也可以把 BOP装到变频器上，或从变频器上将 BOP拆卸下来。
如果BOP已经设置为 I/O 控制（P0700=1），在拆卸 BOP时，变频器驱动装置将自动停车。
变频器实验
实验1、面板控制电机起动/停止P0700设置为1时，命令源由BOP基本操作面板输入。
参数设定：
操作如下：
起动变频器
停止变频器
改变电动机的转动方向
电动机点动
实验2、输入端子控制电机起动/停止
根据输入选择，PLC输出相应的驱动信号到变频器数字输入端，变频器根据预先设置的参数输出相应的电压信号到电动机。
该实训电机采用0.18KW电动机，连接变频器和电机之间的导线，打开变频器电源，快速调试（PLC启停操作方式）面板启动需要设定的参数如下表：
1）参数设置完成后将变频器重新上电，再接通SB1键(5#引脚)，激活变频器数字信号输入端DIN1，变频器输出正转驱动信号给电动机，电机由此根据电位计转动的频率值运行。
断开SB1键(5#引脚)，变频器无信号输出，电机停止运转。
2）接通SB2键(6#引脚)，激活变频器数字信号输入端DIN2，变频器输出反转驱动信号给电动机，电机由此根据电位计转动的频率值运行。
断开SB2键(6#引脚)，变频器无信号输出，电机停止运转。
3）正转调速必须归零后方可反转调速，反转调速必须归零后方可正转调速。
接线图：
实验3、PLC控制变频器实验参数设定同实验2，附实验程序和触摸屏程序。
接线图。
用户文件MICROMASTER 420 0.12 kw-11kw使用大全用户手册合法出版物出版日期：12/03 变频器型号经校核的版本MICROMASTER 420 V1.1版本 12/03 概况 1 安装 2 调试 3 MICROMASTER 420的使用 4 系统参数 5 排障 6 MICROMASTER 420的技术规格7 可选件8 电磁兼容性（EMC）9 MICROMASTER 420变频器的参数表10功能框图11二进制互联连接（BiCo）功能12通讯13高级操作板（AOP）14选件安装图15附录ABCDEFG更多的信息可在互联网上查阅，网址：http：///products/sd核准的西门子软件和培训标准是：DIN ISO 9001，注册登记号：2160-01未经书面许可，不得翻印、传播、或使用本手册及其相关内容。
违者将对所造成的损害负法律责任。
西门子公司保留一切权利，包括由专利许可、实用样机注册、或工程设计等所产生的所有权利。
© Siemens AG 2001。
保留一切权利。
MICROMASTER® 是西门子公司已注册的商标。
本手册中对某些有效的功能可能未加说明。
但是，在新的控制装置中或进行服务时，并不因为西门子公司提供了这些功能而要承担任何责任。
编审过程中，我们对本手册的内容与所述的硬件和软件的一致性进行了审核。
但是，仍然可能存在矛盾和谬误的地方，不可能保证它们完全一致。
我们将定期检查本手册中涵盖的内容，并在以后修订的版本中予以必要的修正。
欢迎提出改进的建议。
西门子公司的手册都是用无氯纸张印刷的，这种纸张的生产原料来源于可持续生长的森林。
打印和装订的过程中未使用化学溶剂。
保留不预先通知而修改本手册的权利。
Order Number：6SE6400-5AA00-0BP0Siemens-Aktiengesellschaft前言前言用户文件警告在安装和调试变频器之前，请您务必阅读以下安全规则和警告，以及设备上粘贴的所有警示标志。

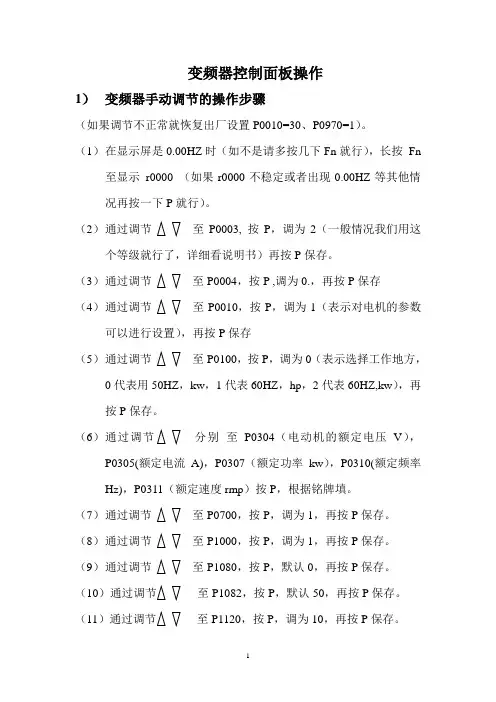

变频器控制面板操作1）变频器手动调节的操作步骤（如果调节不正常就恢复出厂设置P0010=30、P0970=1）。
（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者出现0.00HZ等其他情况再按一下P就行）。
（2）通过调节至P0003, 按P，调为2（一般情况我们用这个等级就行了，详细看说明书）再按P保存。
（3）通过调节至P0004，按P ,调为0.，再按P保存（4）通过调节至P0010，按P，调为1（表示对电机的参数可以进行设置），再按P保存（5）通过调节至P0100，按P，调为0（表示选择工作地方，0代表用50HZ，kw，1代表60HZ，hp，2代表60HZ,kw），再按P保存。
（6）通过调节分别至P0304（电动机的额定电压V），P0305(额定电流A)，P0307（额定功率kw），P0310(额定频率Hz)，P0311（额定速度rmp）按P，根据铭牌填。
（7）通过调节至P0700，按P，调为1，再按P保存。
（8）通过调节至P1000，按P，调为1，再按P保存。
（9）通过调节至P1080，按P，默认0，再按P保存。
（10至P1082，按P，默认50，再按P保存。
（11至P1120，按P，调为10，再按P保存。
（12至P1121，按P，调为10，再按P保存。
（13至P3900，按P，调为1，再按P保存。
这时候会出现P---- 表示在处理。
然后再长按Fn，等屏幕变化，屏幕变换后再按三下Fn就回到0.00HZ调整完毕。
注：想要手动调节频率在变频器按下后,长按Fn，出现r0000，再按下P就可以实现变频了。
2）变频器自动调节的操作步骤（1）在显示屏是0.00HZ时（如不是请多按几下Fn就行），长按Fn 至显示r0000 （如果r0000不稳定或者是出现0.00HZ等其他情况再按一下P就行）。
（2）通过调节至P0010，保证它的值为0（3）通过调节至P0700，按P，调为2，再按P保存。
本《入门指南》帮助用户简单有效地使用MICROMASTER 420变频器。
如果要了解更多的技术信息，请参阅随MICROMASTER 420变频器一起提供的CD-ROM 上的《操作说明》和《参考手册》。
目录1机械安装32电气安装43避免电磁干扰54MICROMASTER 420变频器的调试64.1缺省设置4.2按照入门指南进行调试74.3使用状态显示面板进行调试74.4利用基本操作员面板进行调试84.5使用“BOP ”/“AOP ”改变参数和设置95快速调试105.1利用P0010和P0970复位105.2“快速调试”的电动机数据115.3使用“BOP ”(P0700=1)启动/停止电动机115.4利用高级操作员面板(AOP)进行调试115.5附加的控制应用115.6更多的信息……116更换显示/操作员面板126.1改变参数值的一位数字127故障排除137.1利用状态显示面板137.2利用操作员面板(BOP 和AOP)138变频器参数设置总览148.1参数结构15提供以下警告、小心和注意信息是为了您的安全，并防止损坏产品或机器内所连接的部件。
适用于特定范围的特殊警告、小心和注意在相关部分的开头列出。
为了您的人身安全，并有助于延长您的MICROMASTER 420变频器和连接在它上面的设备的使用寿命，请仔细阅读这些信息。
警告本设备带有危险电压，并控制具有潜在危险的旋转机械部件。
与警告不符合或不遵照本手册中包含的说明可能导致生命危险、严重的人身伤害或严重的财产损坏。
只有相应的专业人员、并且只有在熟悉了本手册所包含的所有安全事项、安装、操作和维护规程之后才能操作本设备。
成功而且安全地操作本设备依赖于正确地处理、安装、操作和维护本设备。
在断开所有电源之后，所有MICROMASTER模块的连接电路将维持5分钟的危险电压。
因此在断开变频器的电源之后，在对任何MICROMASTER模块进行操作之前一定要先等待5分钟。
小心必须防止儿童和其他无关人员接触或接近本设备！本设备只能用于制造商所指定的目的。
未经授权的更改和使用非制造商销售或推荐的本设备的备件和附件可能引起火灾、电击和人身伤害。
注意将本《入门指南》放在本设备触手可及的地方，使所有用户都能够拿到。
当必须在开动的设备上进行测量和测试时，必须要遵守《安全代码VBG4.0(Safety Code VBG4.0)》的规定，特别是§ 8“在开动的部件上工作时的允许间距的规定”。
必须使用适当的电子工具。
在进行任何安装和调试之前，您必须阅读所有安全说明和警告，包括张贴在设备上的所有警告标签。
确保所有标签保持清晰可读并确保替换丢失或损坏的标签。
本设备必须接地。
为了确保安全操作变频器，必须由专业人员、完全按照MICROMASTER 420操作说明中的警告来安装和调试。
特别要注意通用和地方性的有关危险电压安装工作的安装和安全规范(例如EN 50178),以及正确使用工具和个人护具的有关规定。
即使变频器不工作时，主机输入、直流回路和电动机端子上也带有危险电压，关闭电源后、进行任何安装工作之前要等待5分钟，让设备放电。
结构尺寸A 结构尺寸B 结构尺寸CMICROMASTER 420的安装钻孔图整体尺寸高宽深2xM4螺钉A173mm73mm149mm2xM4螺母 2.5Nm 2xM4垫圈配合垫圈连接到DIN 轨道4xM4螺栓B 202mm 149mm 172mm4xM4螺母 2.5Nm 4xM4垫圈配合垫圈4xM5螺栓C 245mm 185mm 195mm4xM5螺母 3.0Nm 4xM5垫圈配合垫圈结构尺寸测量和安装方法结构尺寸安装方法紧固扭矩在进行电气安装之前，将电源频率设置成欧洲或北美制式。
按照北美制式的电源操作时，将DIP-开关(2)置为60Hz(向上)。
按照欧洲制式的电源操作时，DIP-开关(2)保持在缺省的50Hz的位置(向下)。
经过一段时间的存放之后再安装变频器时，请参阅《操作指南》的第2部分。
DIP-开关1不用。
230V400V/230V(北美)单相三相三角形连接星形连接230V单相400V/230V三相11kW以上的电动机通常按照400V三角形或690V星形连接。
连接本电动机时采用400V三角形连接。
如果要了解更多信息。
请参阅电动机的《操作指南》。
警告在安装变频器时，安全标准绝对不能妥协！4调试MICROMASTER420变频器MM420交货时带有一个状态显示面板(SDP)和缺省的参数设置，包含以下要求：电动机额定数据、电压、电流和频率都与变频器数据兼容(推荐使用标准的西门子电动机)。
线性V/f ，电动机的速度通过一个模拟电位计控制。
50Hz 时最大速度3000转/分钟(60Hz 时3600转/分钟),通过变频器的模拟输入，可以利用电位计对速度进行控制。
斜坡上升时间/下降时间=10s如果需要进行更加复杂的应用设置，请参阅《操作说明》中的参数列表。
如果要改变参数，您需要具有“基本操作员面板”(BOP)、“高级操作员面板”(AOP)或通讯功能等可选模块之一。
请参阅《操作说明》和《参考手册》。
在本《指南》中，解释了使用SDP 进行调试和用BOP 进行“快速调试”(包括必要的参数)。
如果要用操作员面板替换SDP ，请参阅第6部分。
注意：频率设置：变频器交付时的设置如下： DIP 开关2：Off(关)位置：欧洲的缺省设置 (50Hz 、kW 等等)On(开)位置：北美的缺省设置 (60Hz 、hp 等等)DIP 开关1:不是给用户使用的。
4.1缺省设置数字输入端子号参数缺省操作15P0701=‘1’正常操作(ON)26P0702=‘12’反向37P0703=‘9’故障确认输出继电器10/11P0731=‘52.3’故障识别模拟输出12/13P0771=‘21’输出频率DIP 开关250/60Hz kW/hPN-P+模拟输出0-200mA (500Ω)4.2按照《入门指南》进行调试4.3使用状态显示面板进行调试用状态显示面板(SDP)调试MICROMASTER 420时，您的MICROMASTER 420的缺省设置参数，必须适用于驱动装置的应用对象。
将On/Off 开关连接到端子5和8 将反向开关连接到端子6和8(可选的) 将故障复位开关连接到端子7和8(可选的) 将模拟频率显示连接到端子12和13(可选的) 将输出继电器连接到端子10和11(可选的)将一个速度控制用的5.0Ω电位计连接到端子1和4(可选的)此时变频器准备就绪，可以启动了。
4.4利用基本操作员面板进行调试用户利用可选件基本操作员面板，可以改变MM420的缺省设置以满足特定的应用对象的需要。
利用BOP，可以访问第一级、第二级和第三级参数设置值。
BOP具有以下功能：根据需要显示速度、频率、电动机方向和电流等等。
对于直接控制，BOP直接安装在变频器的前面板上。
如果要“快速调试”变频器，需要使用《入门指南》。
对于其它调试方式，请参阅《操作说明》或者《参考手册》。
1.改变方向改变电动机转动的方向。
用一个负号(-)或一个闪烁的小数点指示反向旋转。
2.启动变频器本按钮可以启动变频器。
缺省状态下该按钮被禁止。
如果要使能该按钮，请将P0700设置为1。
3.停止变频器本按钮按照P1121设置的时间(斜坡下降时间)停止变频器。
4.电动机点动当变频器没有输出时，本按钮可以按照预置的点动频率启动和运行电动机。
释放该按钮时变频器停止。
5.访问参数按下本按钮，允许用户按照选定的用户访问级别访问参数。
6.减少数值按下本按钮可减少显示值。
如果要通过BOP改变频率设置值，请设置P1000=1。
7.增加数值按下本按钮可增加显示值。
如果要通过BOP改变频率设置值，请设置P1000=1。
8.功能本按钮可用于查看附加信息。
请参阅MICROMASTER 420《操作说明》第44页的51.2节。
4.5使用“BOP”/“AOP”改变参数和设置值以下内容将介绍如何改变参数P1082,按照同样的步骤可以利用“BOP”设置任意参数。
步骤显示结果1按下2P00103按下P0010的数值级4按下P0010=15按下6P10827按下P1082的数值级89按下10P001011按下P0010的数值级12P0010=013按下14r000015按下LCD将交替显示实际频率和需要的频率设置值此时已经存储了所需的最大频率。
按下“RUN”按钮启动变频器，它将按斜坡曲线上升到参数P1082中设置的频率。
如果要停止变频器，按下“STOP”按钮。
5快速调试必须完全按照以下参数设置,以确保高效和优化变频器的操作。
请注意P0010必须设置为“1=快速调试”,才能允许此步骤的执行。
要了解关于如何改变参数设置值的信息，请请参阅本指南的4.5节。
5.1利用P0010和P0970复位复位变频器时，P0010必须设置成30(出厂设置),然后才可能将P0970设置为“1”。
变频器将把所有参数自动复位成缺省设置。
如果在参数设置时遇到问题并希望重新开始时，这将很有用。
§表示这些参数在特定应用中包含有可能使用的设置值的详细列表。
请参阅CD上的《参考手册》和《操作说明》。
*电动机相关参数——请参阅电动机的额定标牌。
5.2“快速调试”需用的电动机数据如果要获得最优性能，必须将电动机的额定数据正确地设置到MICROMASTER 420的相关参数中。
右图简要说明了需从电动机额定标牌上获得的数据以及为了存储信息需要设置的参数。
5.3使用“BOP”(P0700=1)启动／停止电动机1.按下绿色(RUN)按钮启动电动机。
2.按下“UP”按钮，电动机旋转。
电动机速度增加到50Hz。
3.当变频器达到50Hz时，按下“DOWN”按钮。
电动机速度和显示值减少。
4.利用FORWARD/REVERSE(向前／反向)按钮改变旋转方向。
5.红色按钮停止电动机。
5.4利用高级操作员面板(AOP)进行调试高级操作员面板(A O P)是可选件，具有基本操作员面板的所有功能，同时包括以下功能： 通过RS232接口进行通讯扩展屏幕显示语言简便具有诊断菜单和故障查找帮助当前参数、故障等的说明显示速度、频率、电动机方向和电流值等能够存储和下载多达10组参数5.5附加的控制应用还可以通过以下方式控制MICROMASTER 420 :数字输入／模拟输入通过USS协议进行串行链接通过PROFIBus自动化系统的连接5.6更多信息……如果要了解关于附加控制应用的更多信息，请参阅与变频器同时交付的CD上的《操作说明》和《参考手册》。
6更换显示／操作员面板下图给出了更换操作员面板的过程。
6.1改变参数值的一位数字如果要快速改变参数值，可以执行以下操作来改变显示的一位数字：1.确保处于参数值修改级(请参阅“利用BOP改变参数”)。
