西门子变频器MM440性能优异，使用方便，为用户提供了良好的驱动控制解决方案，而且它具有快速调试功能，方便用户对驱动控制系统进行操作和调试。

本文下面为您介绍一下西门子变频器MM440的面板操作方式，供您在调试过程中参考，从而提高工作效率，确保变频器稳定进行。

西门子变频器MM440可以通过操作面板来进行操作的方法如下：
1. 西门子变频器MM440系列使用面板操作的前提条件
(1)首先用户需要初始化进行运行的命令，即设定参数P0010 = 0;
(2)然后使能操作面板的起动和停止按钮，即设定参数P0700 = 1;
(3)再次使能操作面板来设定变频器的频率，即设定参数P1000 = 1;
2. 西门子变频器MM440系列使用面板操作步骤
(1)用户可以通过按下绿色按键，来起动电动机;
(2)当电动机转动过程中，按下“增加”键，可以使电动机提高速度，即增加频率值;
(3)当电动机的转速达到最大值50Hz时，可以按下“减小”键，使得电动机的速度和频率逐渐降低;
(4)用户可以使用“转向”键来改变电动机的转动方向;
(5)用户可以通过红色按钮来使得电动机停止。

西门子变频器MM440性能优异，是西门子变频器MICROMASTER系列中的高端产品，用户可以根据实际控制系统的要求进行选择搭配，并可以通过操作面板来进行快速调试功能。

由于西门子变频器MM440使用简单，功能强大，为用户带来了良好的体验，因此它在工业控制领域有着越来越广泛的应用。

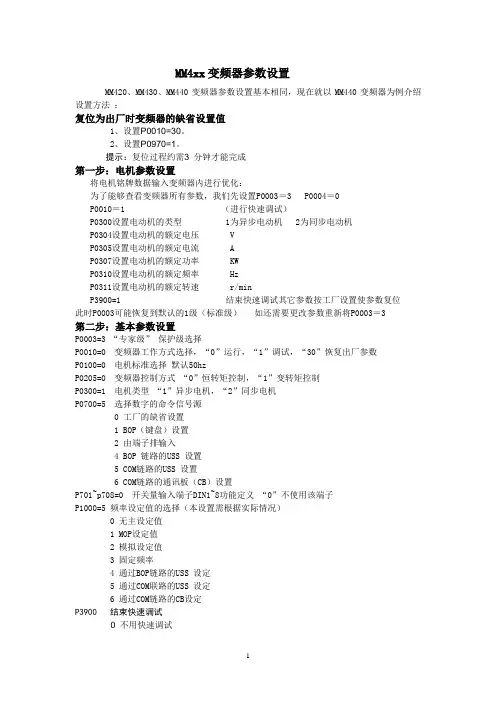

MM4xx变频器参数设置MM420、MM430、MM440变频器参数设置基本相同，现在就以MM440变频器为例介绍设置方法：复位为出厂时变频器的缺省设置值1、设置P0010=30。

2、设置P0970=1。

提示：复位过程约需3 分钟才能完成第一步：电机参数设置将电机铭牌数据输入变频器内进行优化：为了能够查看变频器所有参数，我们先设置P0003＝3 P0004＝0 P0010＝1 （进行快速调试）P0300设置电动机的类型 1为异步电动机 2为同步电动机P0304设置电动机的额定电压 VP0305设置电动机的额定电流 AP0307设置电动机的额定功率 KWP0310设置电动机的额定频率 HzP0311设置电动机的额定转速 r/minP3900=1 结束快速调试其它参数按工厂设置使参数复位此时P0003可能恢复到默认的1级（标准级）如还需要更改参数重新将P0003＝3第二步：基本参数设置P0003=3 “专家级”保护级选择P0010=0 变频器工作方式选择，“0”运行，“1”调试，“30”恢复出厂参数P0100=0 电机标准选择默认50hzP0205=0 变频器控制方式“0”恒转矩控制，“1”变转矩控制P0300=1 电机类型“1”异步电机，“2”同步电机P0700=5 选择数字的命令信号源0 工厂的缺省设置1 BOP（键盘）设置2 由端子排输入4 BOP 链路的USS 设置5 COM链路的USS 设置6 COM链路的通讯板（CB）设置P701~p708=0 开关量输入端子DIN1~8功能定义“0”不使用该端子P1000=5 频率设定值的选择（本设置需根据实际情况）0 无主设定值1 MOP设定值2 模拟设定值3 固定频率4 通过BOP链路的USS 设定5 通过COM联路的USS 设定6 通过COM链路的CB设定P3900 结束快速调试0 不用快速调试1 结束快速调试，并按工厂设置使参数复位2 结束快速调试3 结束快速调试，只进行电动机数据的计算1、变频器接收PLC的字第一个字为控制字，第二个字为主设定值。

1．频器控制参数及设定步骤变频器初步使用参数初始化步骤:P003=3 用户参数访问级：1＝标准级；2＝扩展级；3＝专家级P004=0 参数过滤器：0＝全部参数；2＝BP参数；3＝M参数；4＝S参数；……P010=30 调试参数过滤器：0＝准备；1＝快速调试；29＝下载参数；30＝恢复工厂值P970=1 工厂复位：0＝禁止复位；1＝参数复位2.变频器参数设置：快速调试P003=3P004=0P010=1P100=0 功率单位：0＝欧洲（KW）,f=50Hz；1＝北美（hp）,f=60Hz；2＝美洲（KW）,f=60Hz P205=1 变频器应用：0＝恒转矩；1＝变转矩P300=1 电机类型：1＝异步机；2＝同步机P304=380V 电机额定电压P305=47A 电机额定电流P307=23.5KW 电机额定功率P308=0.84 电机额定功率因数P309=0.90 电机额定效率P310=50Hz 电机额定频率P311=1475rpm 电机额定转速P320=0 电机的磁化电流P335=0 电机冷却方式：0＝自冷；1＝强制风冷；2＝自冷＋内置风冷；3＝强制风冷＋内置风冷P500=1 应用对象参数：0＝恒转矩负载；1＝风机、水泵类负载；3＝定位控制P700=2 选择命令源：0＝缺省值；1＝BOP；2＝端子；4＝BOP-USS；5＝COM-USS; 6＝CBP1000=6 给定命令源：1＝电子电位计; 2=端子模拟量；3＝固定值；4＝BOP-USS；5＝COM-USSP1080=0Hz 最小频率f minP1082=50Hz 最大频率f maxP1120=10 上升时间(s)P1121=10 下降时间(s)P1135=5 OFF3下降时间(s)P1300=0 控制方式：0＝线性V/F；……；20＝无S矢量控制；21＝有S矢量控制；……P1500=0 选择转矩设定值：0＝无主设定值P1910=0 电机数据识别：0＝禁止识别P1960=0 ASR优化：0＝禁止优化；1＝使能优化P3900=3 快速调试结束：0＝不用快速调试；1＝快速调试结束，并恢复工厂值；2＝快速调试结束；3＝快速调试结束，只进行电机数据计算3.功能参数设置：P003=3P004=0P010=0P601=0 电机温度传感器：0＝无温度传感器；1＝PTC(正温度系数)热敏元件P701=1 数字输入1端子功能：1=变频器正向运行P702=2 数字输入2端子功能：2=变频器反向运行P731=52.2 数字输出1端子功能：52.2=变频器正在运行P732=52.3 数字输出2端子功能：52.3=变频器故障P918=3 CB地址：3＃站4.电机数据识别：P003=3P004=0P010=0P1910=1 电机数据识别：0＝禁止识别；1＝自动识别，并改写参数数值5.参数保存：P003=3P004=0P010=0P640=150 电机过载因子P1910=0P971=1 从RAM到EEPROM的数据传送：0＝禁止传送；1＝启动传送课程介绍：《西门子变频器参数设置和实操训练入门到精通》——西门子M440、G120系列变频器一、变频器硬件结构及系统原理。

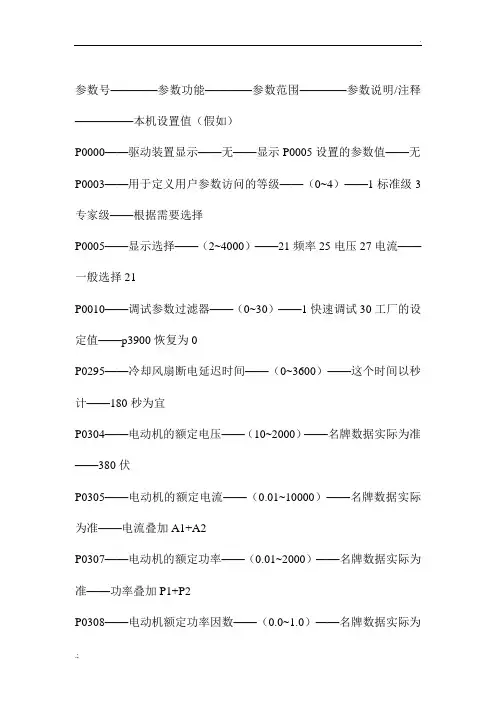

参数号————参数功能————参数范围————参数说明/注释—————本机设置值（假如）P0000——驱动装置显示——无——显示P0005设置的参数值——无P0003——用于定义用户参数访问的等级——（0~4）——1标准级3专家级——根据需要选择P0005——显示选择——（2~4000）——21频率25电压27电流——一般选择21P0010——调试参数过滤器——（0~30）——1快速调试30工厂的设定值——p3900恢复为0P0295——冷却风扇断电延迟时间——（0~3600）——这个时间以秒计——180秒为宜P0304——电动机的额定电压——（10~2000）——名牌数据实际为准——380伏P0305——电动机的额定电流——（0.01~10000）——名牌数据实际为准——电流叠加A1+A2P0307——电动机的额定功率——（0.01~2000）——名牌数据实际为准——功率叠加P1+P2P0308——电动机额定功率因数——（0.0~1.0）——名牌数据实际为准——cosφP0311——电动机的额定速度——(0~40000)——名牌数据实际为准——980/1380P0700——选择命令源——(0~6)——选择数字的命令信号源——2代表由端子排输入P0701——数字输入1的功能——（0~99）——选择数字1功能——1 P0702——数字输入2的功能——（0~99）——选择数字2功能——2 P0703——数字输入3的功能——（0~99）——选择数字3功能——17 P0704——数字输入4的功能——（0~99）——选择数字4功能——17 P0705——数字输入5的功能——（0~99）——选择数字5功能——29 P0706——数字输入6的功能——（0~99）——选择数字6功能——17 P0732——数字输出2的功能——（0~4000）——电动机抱闸投入——52CP0733——数字输出3的功能——（0~4000）——电动机抱闸投入——52CP0970——工厂复位——（0~1）——0代表禁止复位1代表参数复位——根据需要决定西门子MicroMaster440变频器是全新一代可以广泛应用的多功能标准变频器。

目录第一章概述4第二章安装与接线6第三章操作介绍7第一节基本操作面板（BOP）的使用7第二节参数结构及表示方法8第三节调试步骤9第四章参数复位操作 10第五章快速调试 11第一节快速调试定义 11第二节快速调试步骤 11第六章功能调试 13第一节开关量输入功能 13第二节开关量输出功能 13第三节模拟量输入功能 14第四节模拟量输出功能 15第五节加减速时间 15第六节频率限制 15第七节多段速功能 16第八节停车和制动 17第九节制动电阻选配 18第十节自动再起动和捕捉再起动 19第十一节矢量控制 20第十二节本地远程控制 21第十三节闭环控制PID 21第十四节通讯 22第七章故障诊断 23第八章资源链接 27在按照本手册调试之前，请仔细阅读《MICROMASTER440使用大全》中安全指导章节中的“警告”，“注意”和“提示”，为您提供人生安全的保障，有效防止设备或与其连接的部件受到损伤。

安全指导MICROMASTER 440 简明调试指南 / 安全指导3警告• 本设备带有危险的电压，而且它所控制的是带有潜在危险的转动机构。

如果不遵守《使用大全》中“警告”的规定，或不按照其中的要求操作，就可能造成死亡，严重的人生伤害或重大财产损失。

• 只有经过认证合格的专业人员才允许操作本设备，并且在使用设备之前要熟悉本手册中所有的安全说明和有关安装、操作和维护的规定。

正确地进行搬运装卸就位安装和操作维护，是实现本设备安全和成功地投入运行的可靠保证。

• 注意触电的危险。

即使电源已经切断，变频器的直流回路电容器上仍然带有危险电压，因此，在电源关断5分钟以后才允许打开本设备。

• 输入电源线只允许永久性紧固连接。

设备必须接地（按照 IEC 536 Class 1，NEC 和其他适用的标准）。

• MICROMASTER440 变频器是在高压下运行。

• 电气设备运行时，设备的某些部件上不可避免的存在危险电压。

• 本设备不可作为“紧急停车机构”使用（参看 EN60204，9.2.5.4.）• 本设备可按照UL508C第42节的要求在变频器内部提供电动机过载保护功能。

西门子变频器MM440制动方式简介西门子变频器MM440相比西门子变频器MICROMASTER系列的其他成员，具有更好的技术特定和更快速的动态响应。

西门子变频器MM440性能优异，使用方便，为用户提供了良好的驱动控制解决方案，在调试过程中西门子变频器MM440为用户提供了多种制动方式，方便用户对驱动控制系统进行操作和调试。

本文下面为您介绍一下西门子变频器MM440的制动方式，供您在调试过程中参考，从而提高工作效率，确保变频器稳定进行。

西门子变频器MM440的常用制动方式有如下几种：1. OFF1西门子变频器MM440的OFF1制动方式使得变频器按照选定的斜坡下降速率减速并停止转动。

这里要求ON命令源和后续的OFF1命令必须来自同一信号源;2. OFF2西门子变频器MM440的OFF2命令使得电动机按照惯性滑行，直到最后停车。

OFF2命令可以有一个或几个信号源，并且可以设置到操作面板当中;3. OFF3西门子变频器MM440的OFF3命令使得电动机快速地减速停车。

用户在设置了OFF3的情况下，为了启动电动机，二进制输入端必须闭合。

如果OFF3为高电平，电动机才能启动并且使用OFF1或OFF2方式停车;4. 直流注入制动西门子变频器MM440的直流注入制动可以与OFF1和OFF3同时使用，向电动机注入直流电流时，电动机将快速停止，并在制动作用结束之前一直保持电动机轴静止不动。

西门子变频器MM440性能优异，是西门子变频器MICROMASTER 系列中的高端产品，用户可以根据实际控制系统的要求进行选择搭配，并可以通过操作面板进行调试。

由于西门子变频器MM440使用简单，功能强大，为用户带来了良好的体验，因此它在工业控制领域有着越来越广泛的应用。

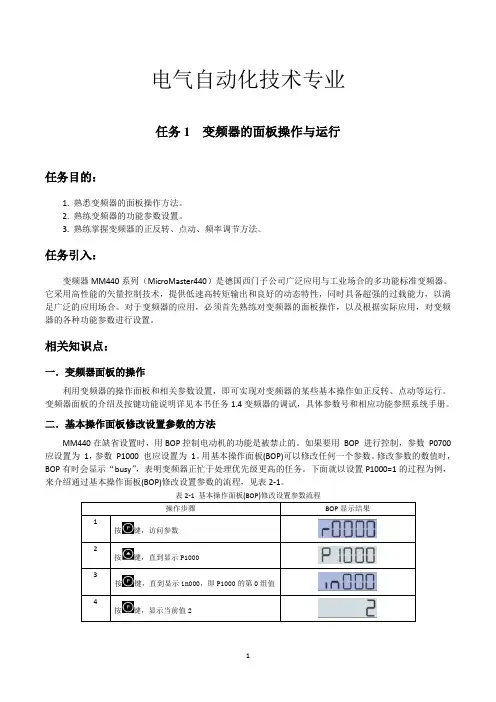

电气自动化技术专业任务1 变频器的面板操作与运行任务目的：1. 熟悉变频器的面板操作方法。

2. 熟练变频器的功能参数设置。

3. 熟练掌握变频器的正反转、点动、频率调节方法。

任务引入：变频器MM440系列（MicroMaster440）是德国西门子公司广泛应用与工业场合的多功能标准变频器。

它采用高性能的矢量控制技术，提供低速高转矩输出和良好的动态特性，同时具备超强的过载能力，以满足广泛的应用场合。

对于变频器的应用，必须首先熟练对变频器的面板操作，以及根据实际应用，对变频器的各种功能参数进行设置。

相关知识点：一．变频器面板的操作利用变频器的操作面板和相关参数设置，即可实现对变频器的某些基本操作如正反转、点动等运行。

变频器面板的介绍及按键功能说明详见本书任务1.4变频器的调试，具体参数号和相应功能参照系统手册。

二．基本操作面板修改设置参数的方法MM440在缺省设置时，用BOP控制电动机的功能是被禁止的。

如果要用BOP 进行控制，参数P0700应设置为1，参数P1000 也应设置为1。

用基本操作面板(BOP)可以修改任何一个参数。

修改参数的数值时，BOP有时会显示“busy”，表明变频器正忙于处理优先级更高的任务。

下面就以设置P1000=1的过程为例，来介绍通过基本操作面板(BOP)修改设置参数的流程，见表2-1。

表2-1 基本操作面板(BOP)修改设置参数流程键，访问参数键，直到显示键，直到显示键，显示当前值键，达到所要求的值键，存储当前设置键，显示键，显示频率任务训练 ：一、训练内容通过变频器操作面板对电动机的启动、正反转、点动、调速控制。

二、训练工具、材料和设备西门子MM440变频器、小型三相异步电动机、电气控制柜、电工工具（1套）、连接导线若干等。

三、操作方法和步骤1．按要求接线系统接线如图2-1所示，检查电路正确无误后， 合上主电源开关QS 。

图2-1 变频调速系统电气图2．参数设置（1）设定P0010＝30和P0970＝1，按下P 键，开始复位，复位过程大约3min ，这样就可保证变频器的参数回复到工厂默认值。

MM440变频器基本参数调整基本操作面板（BOP）上的按钮功能及说明：r0000－状态显示，LCD显示变频器当前的设定值。

①启动电动机按此键启动变频器，缺省直运行时此值是被封锁的，使此键的操作有效应设定P0700=1.◎停止电动机OFF1：按此键变频器将按选定的斜坡下降，速率减速停车，缺省值运行时此键被封锁，使此键有效：应设P0700=1.OFF2：按此键两次，（或一次但时间较长）电动机将在惯性作用下自由停车。

此功能总是使能的。

←→改变电机的运转方向按此键可以改变电动机的转动方向，电动机的反向用负号（－）表示或用闪烁的小数点表示。

缺省值运行时此键是被封锁的，使此键有效：应设定P0700=1。

Jog电动机点动在变频器无输出的情况下按此键，将使电动机启动，并按预设定的点动频率运行，释放此键时，变频器停车，如果变频器/电动机正在运行，按此键将不起作用。

Fn功能此键用于浏览辅助信息。

变频器运行过程中，在显示任何一个参数时，按下此键并保持不动2秒钟，将显示以下参数值。

1、直流回路电压（用d表示，单位：v）2、输出电流（A）3、输出频率（HZ）4、输出电压（用O表示，单位：V）5、由P0005选定的数值(如果P0005选择显示上述参数中的任何一个3，4或5，这里将不再显示)连续多次按下此键，将轮流显示以上参数。

跳转功能：在显示任何一个参数(r××××，或p××××)时短时间按下此键，将立即跳转到r0000,如果需要的话，你可以接着修改其他参数，跳转到r0000后，按此键将返回原来的显示点退出：在出现故障或报警的情况下，按Fn键可以将操作板上显示的故障或报警信息复位。

P访问参数按此键可以访问参数△－增加参数按此键即可增加面板上显示的参数值▽－减少参数按此键即可减少面板上显示的参数值基本参数的调整：P0003－访问级别0－用户定义的参数表1－标准级2－扩展级3－专家级4－维修级P0004－参数过滤器0－全部参数2－变频器参数3－电动机参数P0304－电机的额定电压P0305－电动机的额定电流P0307－电动机的额定功率P0310－电动机的额定频率P0700－选择命令源参数设置为：20－ZT的缺省设置1－键盘设置2－由端子排输入P0701－数字输入的功能参数设置为：10－禁止数字输入1－ON/OFF1(接通正转/停车命令1)2－ON/reverse/OFF1(接通正转/停车命令)P0731－数字输出1（继电器1）的功能参数设置为：52.2设定值：52.0—变频器准备52.1—变频器运行准备就绪52.2—变频器正在运行52.3—变频器故障P0733－数字输出3（继电器3）的功能参数设置为：52.3设定值：52.0—变频器准备52.1—变频器运行准备就绪52.2—变频器正在运行52.3—变频器故障P0756－ADC的类型定义模拟输入的类型，除了定义P0756参数处还要求端子板上的Dip 开关也必须设为正确的位置，Dip开关的设置如下：OFF=电压输入（10V）ON=电流输入（20mA）Dip开关的安装位置与模拟输入的对应关系如下：左面的Dip开关(Dip1)=模拟输入1WORD格式右面的Dip开关(Dip2)=模拟输入2可能的设定值：0－单极性电压输入(0至＋10V)1－带监控的单极性电压输入(0至＋10V)2－单极性电流输入（0至20mA）3－带监控的单极性电流输入（0至20mA）4－双极性电压输入（-10V至＋10）P0757－标定HDC的x1值（v/mA）,就是0V或4mA对应0频率P0761－ADC死区的宽度（V/mA）,就是P0761的值对应0频率，前提是在P0761的值高于P0757的情况下。

3MM440变频器的使用关于基本操作面板（BOP）的按钮说明，在MM440变频器的操作指南上有详细的介绍，此处不再做介绍。

以下就MM440操作模式以及调试和操作步骤两个方面做介绍。

3.1 MM440变频器的操作模式MM440变频器的操作有三种常用模式：（1）BOP面板操作。

设定P0010=0、P0700=1、P1000=1。

（2）外部信号控制。

设定P0010=0、P0700=2、P1000=2。

（3）Profibus总线控制。

设定P0010=0、P0700=6、P1000=6。

当根据需要设定好操作模式之后，可选择两种方式来启动：一是开启正转启动钮来启动；二是通过P0700（选择接通/ 断开/ 反转(on / off / reverse)命令源）参数值的不同来启动，比如总线命令或者面板等。

3.2 调试和操作步骤在调试时，可在基本操作面板（BOP）上进行。

通电后，BOP的液晶屏显示后，按下键，即可进行参数设置。

具体操作如下：在BOP操作面板上通过按键或，调出P0700，接着按键，显示出P0700的参数值，再按或键，修改P0700的参数值，若此时修改为1，即可启用BOP面板进行控制，最后再次按键，确认参数的设定。

访问标准级(P0003 =1)和扩展级(P0003=2)参数值的设定与修改方法同上述步骤，在此不再赘述。

用BOP操作面板控制需要设定P1000参数值为1。

要进入快速调试模式需要修改P0010，使其参数值为1。

设置电动机频率的最小值(0 Hz)、最大值(50Hz)可分别通过P1080和P1082进行设定。

这些参数值的设定无固定顺序，当以上参数都设置完毕后，再将外部信号控制参数P0010设置为0，即可进入运行准备状态。

在LCD显示状态下，按下启动按钮，即可启动变频器，通过键，设定变频器的工作频率在30～50Hz之间，同时继电器有动作。

此时若要控制一台电动鼓风机的运转速度，可把该设备的插线头接入。

按键，启动鼓风机，要改变鼓风机的转速，可通过BOP面板上的或键调整变频器频率；按键，可使鼓风机改变转动的方向，进行正转或反转的切换。

西门子440注意：端子旁边有拨位开关模拟输入AIN1为ON 接受电流为OFF接受电压模拟输入AIN2为ON 接受电流为OFF接受电压1、键盘操作LCD显示变频器当前的设定值启动电机停止电机改变电动机的转动方向跳转功能增加数值减少数值在显示任何一个参数时短时间按下此键将立即跳转到r000电机点动访问参数变频器、电机停止时有效按“P”键显示参数号按“▲”键找到要改变的参数号，例如：P700按“P”键显示参数下标，例如：rn000〔按“▲”或“▼”改变参数下标〕按“P”键显示参数值，按“▲”或“▼”改变参数值按“P”键确认参数设置完成后按“Fn”键跳转到“r000”按“P”键退出。

2、参数设置快速调试：p0010=1p0304 电机额定电压p0305 电机额定电流p0307 电机额定功率p0310 电机额定频率p0311 电机额定转速p0700 选择命令源〔1：面板、2 ：外部端子〕p1000 频率设定方式〔1 ：面板、2 ：模拟设定〕p1080 最小频率p1082 最大频率p3900 ＝1结束快速调试P0748 数字输出反相电流电压校准参数P0756 模拟量的类型：0单极性电压0～+10v，1带监控单极性电压0～+10v，2电流0-20mA，3带监控电流0-20mA，4双极性电压-10～+10vP0757 模拟量低端值4mAP0758模拟量低端值百分数0%P0759模拟量高端值20mAP0760模拟量高端值百分数100%P0761〔0〕＝0、P0761〔1〕＝4 死区p0304 电机额定电压p0305 电机额定电流p0307 电机额定功率输出参数P731［3］数字输出1的功能P732［3］数字输出2的功能P733［3］数字输出3的功能可选值：52.0 变频器准备52.1 变频器运行准备就绪52.2 变频器正在运行52.3 变频器故障52.4 OFF2停车命令有效52.5 OFF3停车命令有效52.6 禁止合闸52.7 变频器报警52.8 设定值/实际值偏差太大★模拟输入〔AIN1为0～10电压输入、AIN2为4～20mA〕1．DIP 1 -> off2．DIP 2 -> on参数设置如下：P0003=3P0004=0P700.0=2 命令数据组(CDS1)P700.1=2 命令数据组(CDS2)P1000.0=2 命令数据组(CDS1)P1000.1=7 命令数据组(CDS2)P0756.0=0P0756.1=2 〔因为模拟输入2用电流输入〕P0759.0=10 命令数据组(CDS1)P0759.1=20 命令数据组(CDS2)P0703.0=99 第一命令数据组利用数字输入3 使能BICO参数化P0703.1=99 第二命令数据组利用数字输入3 使能BICO参数化P0810=722.2 〔用810参数进行参数组切换，把703的状态付给它〕当数字端子7与9短接时，通过模拟通道2 〔0-20mA〕控制当数字端子7与9断开时，通过模拟通道1〔电位计〕控制参数初始化：p0010=30 p0970=1 复位过程大约3分钟西门子标准变频器参数组切换应用The application of switching of parameter groups forSiemens standard converterFAQEdition (2006-7)摘要:通过BICO功能对变频器命令、驱动数据组进行切换，实现远程/本地切换功能关键词: 参数组，切换，CDS, DDS，本地/远程Key Words: parameter group,switch, CDS, DDS, remote/local西门子标准传动产品MM430、MM440, 为用户提供三组命令数据组(CDS)与三组驱动数据组(DDS), 所谓命令数据组是指与命令源相关的参数，驱动数据组是指电机参数以及变频器内的常用数据，参数表中会对两种数据进行标示。

Siemens MM440变频器的调试(0.12kW ~250kW )一、操作板1.基本操作板(BOP)基本操作面板(BOP)具有五位数字的七段显示，用于显示参数的序号和数值，报基本操作面板(BOP)上按钮的功能和说明如下表所示。

警和故障信息，以及该参数的设定值和实际值。

BOP不能存储参数的信息。

显示/按钮 功能 说明状态显示显示变频器当前的设定值。

起动电动机 按此键起动变频器。

缺省值运行时此键是被封锁的。

为了使此键的操作有效，应设定P0700=1。

停止电动机 率减，但时间较长)电动机将OFF1：按此键，变频器将按选定的斜坡下降速速停车。

缺省值运行时此键被封锁；为了允许此键操作，应设定P0700=1。

OFF2：按此键两次(或一次在惯性作用下自由停车。

此功能总是“使能”的。

改变电动机动方向。

电动机的反向的转动方向 按此键可以改变电动机的转用负号(-)表示或用闪烁的小数点表示。

缺省值运行时此键是被封锁的，为了使此键的操作有效，应设定P0700=1。

电动机点动 的情况下按此键，将使电动机起动，在变频器无输出并按预设定的点动频率运行。

释放此键时，变频器停车。

如果变频器/电动机正在运行，按此键将不起作用。

功能 此键用于浏览辅助信息。

任何一个参数时按下此变频器运行过程中，在显示键并保持不动2秒钟，将显示以下参数值： 1.直流回路电压(用d表示，单位：V)。

2.输出电流(A)3.输出频率(Hz)4.输出电压(用o表示，单位：V)。

择显示上述参。

个参数(rXXXX 或PXXXX)时短时间按障或报警的情况下，按该键可以将操作板5.由P0005选定的数值(如果P0005 选数中的任何一个，这里将不再显示)。

连续多次按下此键，将轮流显示以上参数跳转功能：在显示任何一下此键，将立即跳转到r0000，如果需要的话，您可以接着修改其它的参数。

跳转到r0000后，按此键将返回原来的显示点。

退出：在出现故上显示的故障或报警信息复位访问参数 按此键即可访问参数。

（一）MM440变频器面板基本操作控制1．恢复变频器工厂默认值P0010=30 工厂的设定值P0970=1 参数复位2．设置电动机的参数P0003=1 设用户访问级为标准级P0010=1 快速调试P0100=0 功率以KW表示，频率为50HzP0304=380 电动机额定电压（V）P0305= 电动机额定电流（A）P0307= 电动机额定功率（KW）P0310=50 电动机额定频率（HZ）P0311=1420 电动机额定转速（r/min）P0010=0 变频器处于准备状态3．面板基本操作参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=1 由键盘输入设定值（选择命令源）P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=1 由键盘（电动电位计）输入设定值P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1040=20 设定键盘控制的频率值P1058=10 正向点动频率（Hz）P1059=10 反向点动频率（Hz）P1060=5 斜坡上升时间（s）P1061=5 斜坡下降时间（s）（二）MM440变频器控制端口开关操作运行1．2同前3．数字输入控制端口开关操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“有端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=1 ON接通正转，OFF停止P0702=2 ON接通反转，OFF停止P0703=10 正向点动P0704=11 反向点动P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=1 由键盘（电动电位计）输入设定值P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P1120=5 斜坡上升时间（s）P1121=5 斜坡下降时间（s）P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1040=20 设定键盘控制的频率值P1058=10 正向点动频率（Hz）P1059=10 反向点动频率（Hz）P1060=5 点动斜坡上升时间（s）P1061=5 点动斜坡下降时间（s）（三）MM440变频器模拟信号操作运行1．2同前3．模拟信号操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=1 ON接通正转，OFF停止P0702=2 ON接通反转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=2 频率设定值选择为“模拟输入”P1080=0 电动机运行的最低频率（Hz）P1082=50 电动机运行的最高频率（Hz）P1120=5 斜坡上升时间（s）P1121=5 斜坡下降时间（s）（四）MM440变频器3段固定频率控制1．2同前3．3段固定频率操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=17 选择固定频率P0702=17 选择固定频率P0703=1 ON接通正转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=3 选择固定频率设定值P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1001=10 设定固定频率1（Hz）P1002=25 设定固定频率2（Hz）（五）MM440变频器7段固定频率控制1．2同前3．7段固定频率操作运行参数P0003=1 设用户访问级为标准级P0004=7 命令和数字I/0P0700=2 命令源选择“由端子排输入”P0003=2 设用户访问级为扩展级P0004=7 命令和数字I/0P0701=17 选择固定频率P0702=17 选择固定频率P0703=17 选择固定频率P0704=1 ON接通正转，OFF停止P0003=1 设用户访问级为标准级P0004=10 设定值通道和斜坡函数发生器P1000=3 选择固定频率设定值P0003=2 设用户访问级为扩展级P0004=10 设定值通道和斜坡函数发生器P1001=10 设定固定频率1（Hz）P1002=20 设定固定频率2（Hz）P1003=50 设定固定频率3（Hz）P1004=30 设定固定频率4（Hz）P1005=-10 设定固定频率5（Hz）P1006=-20 设定固定频率6（Hz）P1007=-50 设定固定频率7（Hz）。
