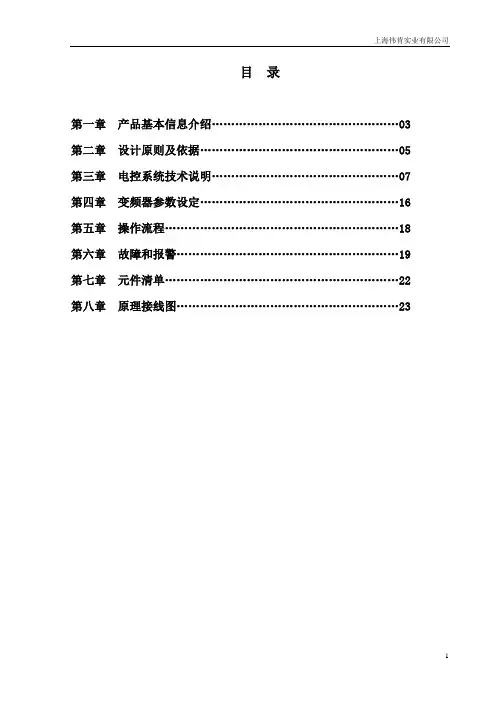

目录第一章产品基本信息介绍 (03)第二章设计原则及依据 (05)第三章电控系统技术说明 (07)第四章变频器参数设定 (16)第五章操作流程 (18)第六章故障和报警 (19)第七章元件清单 (22)第八章原理接线图 (23)第一章产品基本信息介绍1.1概述BPJ7系列矿用隔爆兼本质安全型交流变频器是一种集真空磁力起动器、数字式变频调速装置及相关的散热技术为一体的高新技术产品。
该产品适用于交流50Hz、额定电压660V的异步电动机重负荷软起动、软停车和运行过程控制，具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点，其起动曲线有“S”型和线性二种。
该曲线可根据现场实际工况进行调整，从而减少起动时对设备的动张力。
此外，变频器具有在线控制功能，可根据电机的负荷变化，调整电机工作电源电压和频率，从而达到所需转矩。
具有明显的节能效应，可实现经济运行。
随着煤矿自动化程度的不断提高，变频器正以其节能、高效、安全、可靠的特点，逐渐成为今后煤矿电机设备调速控制的发展方向，并得以广泛的应用。
本产品主要用于煤矿井下或露天矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中运输设备的软起动、软停车和运行过程控制，即用于煤矿井下绞车提升机、刮板运输机、给煤机、风机、局扇、水泵及油泵等设备的调速控制。
1.2产品型号主要规格参数：a）输入电压： AC660V，50/60Hz，75%Ue～110% Ue，电网不平衡度：最大为电网线电压的±3%。
b）输出电压：电压随频率呈线性变化。
c）额定功率：15～315kW，功率因素：0.97（额定负载下）；频率分辨率：0.01Hz。
d）额定电流：660VAC，18～377A；额定过载电流：150%额定电流1min。
e）起动频率：0.5～60Hz 可调设定，频率分辨率：0.01Hz。
f）工作制：连续工作制或短期工作制。
g）本安电源：输入电压127V，本安输出最高开路电压：24.2VDC；本安输出最大电流：0.5A；h）冷却方式：热管风冷却。
1、变频器的设置方法：先按P键进入设置菜单—再按上下键来改变设置选项—按P键进入设置—设置好后按P键确认，其它的选项设置方法也一样，再设置完选项后，按Fn保存—再按P键退出调试。
注：参数不要随便改动以免出现故障。
如果必须调试请按照以下资料中的方法进行调试）变频器调试方法首先要进行快速调试见变频器资料，或下列项1、P0003 用户访问级3 专家级2、P0010 开始快速调试1 快速调试3、P0100 选择工作地区是欧洲/ 北美0 功率单位为kW；f 的缺省值为50 Hz4、P0205 变频器的应用对象0 恒转矩5、P0300 选择电动机的类型1 异步电动机6、P0304 额定电动机电压设定值的范围：10V－2000V 本厂设定为400V7、P0305 电动机的额定电流设定值的范围：0 - 2 倍变频器额定电流(A) 本厂8.8A根据铭牌键入的电动机额定电流(A)8、P0307 电动机的额定功率设定值的范围：0 kW - 2000 kW 本厂4KW根据铭牌键入的电动机额定功率（KW）9、P0308 电动机的额定功率因数1设定值的范围0.000－1.000 本厂0.8210、P0309 电动机的额定效率设定值的范围0.0－99.9% 默认即可11、P0310 电动机的额定频率本厂为50Hz12、P0311 电动机的额定速度本厂为1440设定值的范围：0 - 40000 1/ min根据铭牌键入的电动机额定速度（rpm)14、P0335 电动机的冷却0 自冷15、P0640 电动机的过载因子默认即可16、P0700 选择命令源5 通讯( USS链)17、P1000 选择频率设定值5通讯( USS链)18、P1080 电动机最小频率1设定值的范围：0－650 Hz 设定为0即可19、P1082 电动机最大频率设定值的范围：0－650 Hz 设定为50即可20、P1120 斜坡上升时间设定值的范围：0 s - 650 s 设定为2S即可21、P1121 斜坡下降时间设定为2S即可22、P1300 控制方式0 线性V / f 控制23、P1500 转矩设定值的选择20 无主设定值24、P1910 选择电动机数据的自动检测方式0 禁止自动检测默认即可25、P1910 =0 P1910 = 1，2，3，4 默认即可P3900 结束快速调试11 结束快速调试，进行电动机计算和复位为工厂等待数秒快速提示结束后更改项：P1237＝3（动力制动的工作/停止周期）P2011=0 （摆渡车变频器地址）。
西门子变频器说明书西门子变频器说明书1. 引言西门子变频器是一种高性能的电机调速设备，能够根据需要调整电机的运行频率，实现电机的无级调速。
本说明书将介绍西门子变频器的基本原理、安装要求、操作方法和故障排除等内容，以帮助用户更好地使用和维护西门子变频器。
2. 变频器的基本原理变频器通过改变电源的频率，控制电机的转速。
它由输入回路、整流器、滤波器、逆变器和输出回路等组成。
输入回路将电源的交流电转换为直流电，整流器将直流电转换为可控的直流电。
滤波器用于消除电源中的噪声和干扰。
逆变器将可控直流电转换为可控交流电，从而实现电机转速的调节。
输出回路将变频器产生的交流电供应给电机。
3. 安装要求3.1 电源连接- 将变频器与电源连接时，需要注意电源的相序，确保与变频器的要求相符。
- 接线需要牢固可靠，避免接触不良或松动。
- 接线时应注意线缆的选择，保证其额定电压和电流满足要求。
3.2 接地- 变频器需要良好的接地，确保安全可靠。
- 接地线的截面积应符合要求，接地线的长度应尽量短。
- 接地电阻应符合标准要求。
3.3 散热- 安装变频器时，需要考虑散热问题。
应在通风良好的地方安装，确保变频器的散热良好。
- 变频器的周围不应有阻塞物，确保空气流通。
4. 操作方法4.1 启动和停止- 启动变频器前，需要先检查各部件连接是否良好。
- 启动变频器时，应按照正确的步骤进行，避免产生故障。
- 停止变频器时，应先减小负载，然后再停止变频器。
4.2 频率和转速调节- 变频器可以通过调节频率来控制电机的转速。
- 频率和转速的调节方法有多种，可以通过旋钮、按钮或界面来进行设置。
- 调节时需要根据实际需要进行调整，避免过高或过低。
5. 故障排除5.1 常见问题及解决方法- 若变频器无法启动，可以检查电源是否正常，接线是否良好。
- 若变频器工作异常，可以检查各部件是否受损，是否有杂音等异常情况。
- 若变频器频率调节不稳定，可以检查参数设置是否正确，是否存在干扰等问题。
![ABB变频器说明书[2]](https://img.taocdn.com/s1/m/372ad779326c1eb91a37f111f18583d049640fc5.png)
ABB变频器说明书一、产品概述高效节能，能够根据负载变化自动调整电动机输出功率，降低能耗和运行成本。
稳定可靠，采用先进的控制算法和保护功能，保证电动机的安全运行和寿命。
灵便多样，提供多种型号和规格的变频器，满足不同的应用需求和场合。
二、产品型号和规格ACS150系列：适合于0.37~4 kW（0.5~5hp）的单相或者三相电动机，主要用于简单的应用场合，如风机、水泵等。
ACS310系列：适合于0.37~22 kW（0.5~30hp）的三相电动机，专为泵和风机应用设计，具有节能优化功能。
ACS355系列：适合于0.37~22 kW（0.5~30hp）的三相电动机，适合于需要精确速度控制和扭矩控制的应用场合，如输送机、起重机等。
ACS550系列：适合于0.75~355 kW（1~500hp）的三相电动机，是一款通用型变频器，可广泛应用于各种工业领域。
ACS580系列：适合于0.75~250 kW（1~350hp）的三相电动机，是一款高性能变频器，具有标准控制程序和多种扩展选项。
ACS800系列：适合于0.55~5600 kW（0.75~6900hp）的三相电动机，是一款高端变频器，可提供多种控制模式和定制化解决方案。
每一个系列的变频器都有不同的型号和规格，具体请参见各系列的产品目录¹²³。
三、产品安装和连接3.1 安装要求选择合适的安装位置，确保变频器周围有足够的空间和通风条件，避免高温、高湿、强磁、强震、强腐蚀等环境。
选择合适的安装方式，根据变频器的尺寸和分量选择合适的支架或者柜体，并固定好变频器。
选择合适的电缆和接线方式，根据变频器的额定电压和电流选择合适规格的电缆，并按照正确的接线图连接好输入端子、输出端子、控制端子等。
具体的安装步骤和方法，请参见各系列变频器的硬件手册。
3.2 连接图![ABB变频器连接图](graphic_art("ABB变频器连接图"))四、产品操作和设置4.1 操作面板![ABB变频器操作面板](graphic_art("ABB变频器操作面板"))显示屏：用于显示变频器的运行状态、参数、故障等信息，以及进行菜单选择和参数修改。
环境条件防护等级IP21/UL 1：这个等级要求安装现场无粉尘，无腐蚀性气体或液体，无导电性颗粒物，例如凝露、碳粉或小金属颗粒。
IP54/UL 12 ：这个等级可以提供对气体粉尘以及各个方向的轻度溅水的保护。
与IP21/UL 1 的防护等级相比，IP54/UL 12 防护等级具有以下特点：与IP21/UL 1 的防护等级相同的内部塑料罩。
不同的出风口侧塑料盖板。
附加一个内部风扇以改善冷却。
更大的外部尺寸。
同样的容量（不需要降容使用）。
环境条件1、海拔高度海拔高度在O〜1000米时，输出电流=I 2N额定电流海拔高度在1000〜2000米时，每升高100米则P N和∣2N降容1%如果安装地点海拔高度高于2000米，请联系当地的ABB变频器。
2、环境温度最低温度-15 C -不允许有结霜。
最高温度（fsw=1或4KHZ为40 C。
fsw指开关频率如果P N和∣2N降容到90%寸，允许温度为50 C .如果P N和 S降容到80%寸，允许最高温度（fsw=8KHZ）为40 C。
如果P N和∣2N降容到65%寸，允许最高温度（fsw=12KHZ）为30C .温度在40〜50C之间，温度高于40C时（fsw=4KHZ）每增加1C,额定输出电流降低1%。
实际输出电流要乘以降容因子例如：如果环境温度是50C ,那么降容因子为100%-1%/C x10C =90%或0.90则输出电流为0.90 x∣2N 。
3、相对湿度小于95%（不允许结露）4、污染级别不允许有导电性粉尘存在。
ACS510应根据外壳防护等级安装在清洁的通风环境中。
冷却空气必须是清洁的，无腐蚀性气体和无导电性粉尘。
化学气体：Class 3C2固体颗粒：Class 3S2基本型控制盘使用基本型控制盘性能幫木唱控制⅛t 性能’ •带波胡显J<ιr ⅛⅛字控制盘. •在任何时换能与变频器即插即拔.•拷贝功能-掺数能匕倩到控制盘的存储器中，接着将鑫数从控制盘下装到其它的变 频器中，或昔用于系统的⅛f⅛: 控制/■显示概述卜农描述了基本型控制盘的按键功能和显小佶息■⅛JT ∣⅛示分成五个区域；•左上-宣文控制地，*地控制(LoC)^isβfifl(REM) •右匕-定文歩数单楼.・中M-Sft* ifl*B 示琴数Ir 菓单或列蓋*也令贏示控制盘的故障罠 码.肇見•报■代闵(墓本蟹控制畫『・凱加2页••左下-在控制模式下，鼻示Il oUTPLT I (输出八 当堆择轮撫模式时* ⅛< MENU F 串单) •左下-电机族转K 冋，井Ll 出现(输出模式使用输出模式昨读取变频器的状态信息，以及操柞变频⅛L 为了进入输出模式，按 E EXIT/RESET ⅜直到显示如下所示的状态信息*状态信息S 基本塑揑制盘处在输J I -模式时> ⅛⅛、:EXIT/RESET-iR⅛JΓF -S≡ft⅛⅛M 耶.所魄哽的券哉值，Up-*向上翩动菜单AW⅞・⅞Π%>1K⅞⅝选痒，増加事敷值口 • ⅛⅛ H⅛定權式下Bt. «加绪宦 個"IJOC/REM -在本地控制和运程控制之 间幼换・STOP-IREMOLTPUTEXIT/ESET 1.1FvTOMErJJ .j ShHEDlR-⅛⅛⅛⅛!?- ' i' ； ■.START-起动变频Al忖ENUzENTER-匚 山■.字√我臣 单•在⅛*⅛S —锻菜单下*存储提示值件 舟活曲设定值DQWn -・向下詡动菓单或列覆。
ABB变频器说明书一、产品概述ABB变频器是一种能够控制交流电动机转速和转矩的电力电子设备，它可以实现对电动机的软启动、节能运行、过载保护、故障诊断等功能。
ABB变频器广泛应用于工业、建筑、农业、交通等领域，适用于各种类型和规格的电动机。
ABB变频器的主要组成部分有：控制板：负责接收和处理来自外部信号和参数设定的指令，控制变频器的运行状态和模式，显示变频器的工作参数和故障信息，提供通讯接口和扩展功能。
主回路：负责将输入的交流电转换为直流电，再将直流电逆变为可调节频率和幅值的交流电，输出给电动机。
主回路包括整流桥、滤波电容、逆变桥、输出滤波器等元件。
风扇：负责对变频器内部的电子元件进行散热，保证变频器正常工作。
外壳：负责对变频器内部的电子元件进行防护，防止灰尘、水滴、异物等进入，同时提供安装和接线的便利。
二、产品型号ACS580：通用型传动，适用于各种标准应用，如风机、水泵、压缩机等。
ACS580具有简单易用、节能高效、智能互联等特点，支持多种控制模式和通讯协议，可实现无缝集成。
ACS580的功率范围为0.75 kW至500 kW。
ACS510：通用型传动，专为风机、水泵应用优化设计，具有恒压供水、冷却风机、地铁和隧道通风机等典型应用方案。
ACS510具有节能高效、可靠稳定、易于维护等特点，支持多种控制模式和通讯协议。
ACS510的功率范围为1.1 kW至160 kW。
ACS880：工业型传动，适用于各种复杂和苛刻的工业应用，如起重机、挤出机、纺织机等。
ACS880具有强大灵活、精确可控、安全可靠等特点，支持多种控制模式和通讯协议，可实现定制化解决方案。
A CS880的功率范围为0.55 kW至5600 kW。
ACS355：微型传动，适用于各种轻工业和商业应用，如输送机、打包机、门禁系统等。
ACS355具有紧凑轻巧、易于安装、快速调试等特点，支持多种控制模式和通讯协议，可实现即插即用。
ACS355的功率范围为0.37 kW至22 kW。
西门子变频器说明书大全西门子变频器说明书大全本文档为西门子变频器的详细说明书，旨在帮助用户了解变频器的使用和操作。
以下将详细介绍每个章节的内容。
第一章：引言- 变频器简介：介绍变频器的定义、作用和应用领域。
- 产品概述：对不同型号的西门子变频器进行概述，包括技术特点、主要功能和适用范围。
第二章：安全须知- 安全注意事项：变频器使用过程中需要注意的安全事项。
- 安全认证：阐述西门子变频器所获得的相关安全认证与标准。
第三章：产品配置- 硬件配置：详细介绍西门子变频器的硬件组成和安装要求。
- 软件配置：讲解西门子变频器的软件设置方法和参数调整。
第四章：操作指南- 启动和停止：介绍如何正确地启动和停止西门子变频器。
- 参数调整：详细说明如何调整变频器的参数以满足不同的工作需求。
- 故障排除：常见故障和解决方法，帮助用户快速解决问题。
第五章：维护与保养- 维护注意事项：介绍对西门子变频器进行定期维护和保养的注意事项。
- 故障诊断与维修：给出常见故障的诊断方法和维修步骤。
第六章：附录- 技术参数：表格形式展示各型号西门子变频器的主要技术参数。
- 常见问题解答：收集了用户常见的问题，并提供详细的解答。
- 进一步相关资料推荐：推荐其他与西门子变频器相关的学习资源和参考资料。
本文档涉及附件：法律名词及注释：（以下注释仅供参考，具体内容根据实际情况进行调整）1、变频器：也称为交流变频驱动器，是一种用于调节电机转速的设备。
在本文档中，指西门子生产的变频器产品。
2、安全认证：指变频器通过相关的安全测试和认证，并获得相应的认证标志，以确保其符合安全标准和要求。
3、硬件配置：指变频器的硬件组成，如主要组件、接口和连接方式等。
4、软件配置：指对变频器进行设置和调整，包括参数设置、控制方式选择等。
5、故障排除：指对变频器可能出现的故障进行诊断和解决的过程。
目录第一章产品基本信息介绍 (03)第二章设计原则及依据 (05)第三章电控系统技术说明 (07)第四章变频器参数设定 (16)第五章操作流程 (18)第六章故障和报警 (19)第七章元件清单 (22)第八章原理接线图 (23)第一章产品基本信息介绍1.1概述BPJ7系列矿用隔爆兼本质安全型交流变频器是一种集真空磁力起动器、数字式变频调速装置及相关的散热技术为一体的高新技术产品。
该产品适用于交流50Hz、额定电压660V的异步电动机重负荷软起动、软停车和运行过程控制，具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点，其起动曲线有“S”型和线性二种。
该曲线可根据现场实际工况进行调整，从而减少起动时对设备的动张力。
此外，变频器具有在线控制功能，可根据电机的负荷变化，调整电机工作电源电压和频率，从而达到所需转矩。
具有明显的节能效应，可实现经济运行。
随着煤矿自动化程度的不断提高，变频器正以其节能、高效、安全、可靠的特点，逐渐成为今后煤矿电机设备调速控制的发展方向，并得以广泛的应用。
本产品主要用于煤矿井下或露天矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中运输设备的软起动、软停车和运行过程控制，即用于煤矿井下绞车提升机、刮板运输机、给煤机、风机、局扇、水泵及油泵等设备的调速控制。
1.2产品型号主要规格参数：a）输入电压： AC660V，50/60Hz，75%Ue～110% Ue，电网不平衡度：最大为电网线电压的±3%。
b）输出电压：电压随频率呈线性变化。
c）额定功率：15～315kW，功率因素：0.97（额定负载下）；频率分辨率：0.01Hz。
d）额定电流：660VAC，18～377A；额定过载电流：150%额定电流1min。
e）起动频率：0.5～60Hz 可调设定，频率分辨率：0.01Hz。
f）工作制：连续工作制或短期工作制。
g）本安电源：输入电压127V，本安输出最高开路电压：24.2VDC；本安输出最大电流：0.5A；h）冷却方式：热管风冷却。
目录第一章产品基本信息介绍 (03)第二章设计原则及依据 (05)第三章电控系统技术说明 (07)第四章变频器参数设定 (16)第五章操作流程 (18)第六章故障和报警 (19)第七章元件清单 (22)第八章原理接线图 (23)第一章产品基本信息介绍1.1概述BPJ7系列矿用隔爆兼本质安全型交流变频器是一种集真空磁力起动器、数字式变频调速装置及相关的散热技术为一体的高新技术产品。
该产品适用于交流50Hz、额定电压660V的异步电动机重负荷软起动、软停车和运行过程控制，具有起动电流小、起动速度平稳、起动性能可靠、对电网冲击小等优点，其起动曲线有“S”型和线性二种。
该曲线可根据现场实际工况进行调整，从而减少起动时对设备的动张力。
此外，变频器具有在线控制功能，可根据电机的负荷变化，调整电机工作电源电压和频率，从而达到所需转矩。
具有明显的节能效应，可实现经济运行。
随着煤矿自动化程度的不断提高，变频器正以其节能、高效、安全、可靠的特点，逐渐成为今后煤矿电机设备调速控制的发展方向，并得以广泛的应用。
本产品主要用于煤矿井下或露天矿山、港口码头、选煤厂、发电厂等大负荷恶劣环境中运输设备的软起动、软停车和运行过程控制，即用于煤矿井下绞车提升机、刮板运输机、给煤机、风机、局扇、水泵及油泵等设备的调速控制。
1.2产品型号主要规格参数：a）输入电压： AC660V，50/60Hz，75%Ue～110% Ue，电网不平衡度：最大为电网线电压的±3%。
b）输出电压：电压随频率呈线性变化。
c）额定功率：15～315kW，功率因素：0.97（额定负载下）；频率分辨率：0.01Hz。
d）额定电流：660VAC，18～377A；额定过载电流：150%额定电流1min。
e）起动频率：0.5～60Hz 可调设定，频率分辨率：0.01Hz。
f）工作制：连续工作制或短期工作制。
g）本安电源：输入电压127V，本安输出最高开路电压：24.2VDC；本安输出最大电流：0.5A；h）冷却方式：热管风冷却。
1.3型式防爆型式：隔爆兼本质安全型Exd[ib]I。
控制型式：恒转矩型、变转矩型、四象限矢量控制型。
恒转矩型的变频器分连续工作制和短期工作制，由用户根据控制对象调整、选择。
变频器连续工作方式时，变频控制器在线工作；短期工作方式时，变频仅在起动和停止时工作。
低频启动：自动转矩补偿，重载起动时低速满转矩，150%额定转矩。
1.4安装环境a）海拔高度不超过2000m，压力（80～106）kPa。
b）周围环境温度不超过-10℃～+40℃。
c）周围空气湿度不大于95%±3%（25℃±3℃时）。
d）有爆炸性气体及煤尘爆炸危险的场合。
e）无显著摇动和剧烈振动、冲击的地方。
f）无漏水的地方。
g）污染等级不高于3级。
第二章设计原则及依据2.1 通用标准进口电器设备遵守国际电工委员会IEC标准GB50070-94 《矿山电力设计规范》GB50054-95 《低压配电设施规范》GB16424-1996 《金属非金属地下矿山安全规程》GB/T13926-1992 《工业过程测量和控制装置的电磁兼容性》《煤矿安全规程》2.2 其他标准GB 191—2000 《包装储运图示标志》GB 2681—1995 《电工成套装置中的导线颜色》GB 2682—1995 《电工成套装置中的指示灯按钮的颜色》GB 3836.1—2000 《爆炸性气体环境用电气设备第1部分：通用要求》GB 3836.2—2000 《爆炸性气体环境用电气设备第2部分：隔爆型“d”》GB 3836.3—2000 《爆炸性气体环境用电气设备第3部分：增安型“e”》GB 3836.4－2000 《爆炸性气体环境用电气设备第4部分：本质安全型“i”》GB/T 311.7—2003 《高压输变电设备的绝缘配合使用导则》GB/T 2423.4—1993 《电工电子产品环境试验规程试验Db：交变湿热试验方法》GB/T 3859.1 《半导体变流器基本要求的规定》GB/T 3859.2 《半导体变流器应用导则》GB/T 3859.3 《半导体变流器变压器和电抗器》GB/T 12325—2003 《电能质量供电电压允许偏差》GB/T 12326—2000 《电能质量电压波动和闪变》GB/T 12668.2—2000 《调速电气传动系统第2部分：一般要求低压交流变频电气传动系统额定值的规定》GB/T 12668.3—2003 《调速电气传动系统第3部分：产品的电磁兼容性标准及其特定的试验方法》GB/T 13384—1992 《机电产品包装通用技术条件》GB/T 14048.1—2000 《低压开关设备和控制设备总则》GB/T 14549—1993 《电能质量公用电网谐波》GB/T 15543—1995《电能质量三项电压允许不平衡度》GB/T 15945—1995 《电能质量电力系统频率允许偏差》GB/T 17625.1—2003 《电磁兼容限值谐波电流发射限值（设备每项输入电流≤16A）》GB/Z 17625.3—2000 《电磁兼容限值对额定电流大于16A的设备在低压供电系统中产生的电压波动和闪烁的限制》备注：以上标准均执行最新版本第三 电控系统技术说明3.1 调速原理变频调速是电机调速的主要技术。
交流电动机转速的表达式为： n=ps f )1(60 其中：f ——定子供电电源的频率p ——电动机的极对数 s ——电动机的转差率。
由上式可知，当平滑地改变f 时，n 也可得到平稳的改变。
所以，变频调速技术的关键是如何获得频率可变的大功率供电电源。
3.2 系统组成根据用户对井下绞车交流变频电控系统技术要求，本系统由调速、控制、保护及通讯等四大部分组成。
（系统如图1所示）。
图1 绞车电控系统图3.2.1 变频器物理构成核心部件是西门子工程型矢量控制的四象限变频器作为整流回馈单元；ABB 原装进口的ACS800提升机专用变频器作为逆变单元。
（如图2）集成大模块，660V 电压用IGBT 耐压1700V ，电流600A ；1140V 电压用IGBT 耐压3300V ，电流800A 。
输入加电抗器，以改善逆变输出波形，同时能抑制对周围其他设备的干扰信号 。
EMC 是一个综合装置，包括输入共模滤波器、电抗器、输出电抗器、正弦滤波器及抗高频干扰的磁环等（用户可根据实际需要选择配置）。
图2 BPJ7系列矿用隔爆兼本质安全型交流变频器3.2.2 技术特点a)先进的矢量控制技术。
矢量控制技术将直流控制中的双闭环（速度环、电流环）调节控制通过一系列矢量变换后用于交流三相电机的控制，使交流三相异步电机的调速性能近似于直流电机，其调速精度高，性能好。
b)先进的IGBT功率模块，功率损耗小。
c)自动换向变频技术四象限运行，当电动机减速制动时，从逆变器返回的再生功率使变频控制装置内直流母线电压升高，变频控制装置内控制芯片发出指令，使输入电流相位与电源电压相位相反将电动机再生能量反馈到电网中，实现电动机的能量再生制动。
d)先进的机械制动应用技术在绞车控制系统中要求变频器在四个象限运行、200%力矩启动、启动次数频繁等苛刻条件下工作，变频器如果在没有力矩输出时就打开抱闸是很危险的，不符合《煤矿提升绞车安全检验规范》的要求。
ABB的机械制动采用电流互感器检测输出电流，进行向量分解以检测电机定子磁场位置，经计算反馈给控制处理器CPU，经CPU运算后并通过专用ASIC电路发出控制信号，触发门极驱动器来控制IGBT桥的PWM调制电压、频率的。
整个过程在极短时间内循环完成一次。
当输出力矩足够大（大于150%）时打开抱闸，运行时电机出力将自动保持在能够克服的摩擦力和运行的加速度上。
e) 变频器能提供无温度传感器的温度自动补偿。
保证转矩输出与期望的转矩一致；f) 具有PROFIBUS-DP通讯接口，便于和PLC及上位机通讯组网；g) 变频器具有以下诊断和保护功能：失压检测与脱扣；过压检测与脱扣；过流检测与脱扣；温度过高检测与脱扣；外部脱扣信号检测与脱扣；变频器输出端短路检测与脱扣；接地故障检测与脱扣；电动机失速保护；电子式I2t电动机保护；32条故障信息缓冲区；32条报警信息缓冲区；h) 与防爆变频器配套的进线电抗器、输出电抗滤波器和自耦变压器保证了电机反馈的再生能量接近正弦波，不会污染电网和干扰其它设备的正常工作。
3.3电控箱KXJ-128型矿用隔爆兼本质安全型控制箱（详见图3），它由两套西门子公司生产的S7-200PLC（同时在线、互为检测），本质安全型电源和继电器及防爆外壳等组成。
主要功能：a) 完成绞车所有控制功能；b) 提供3路本安电源，供操作台、信号、继电器及现场仪表用；c) PLC承担着对各个输入、输出量的数据采集、程序控制和信息交换的任务。
本系统采用西门子公司S7-200PLC两套、配置一样，同图3 电控箱时在线、互为检测，但平时只有一套PLC参与控制，另一套PLC进行有效实时监测。
当主控PLC发生故障时，另一套PLC可进行故障处理，并参与控制停机。
两套PLC 输入信号取自不同的外部开关量，输出控制采用PLC接点串、并联的形式进行控制，这将大大提高PLC运行的可靠性。
同时在变频器、PLC和人机界面之间建立通讯网络，将变频器的重要参数及系统的重要信息在人机界面上实时反映出来，从而强化了系统的操作和显示功能。
配置56个开关量输入点，32个开关量输出点，8输入模拟量模块和2输出模拟量模块。
结构简单采用模块化设计，便于用户组态配置；DIN标准导轨安装；集成的背板总线技术；更换模块简单，扩展灵活方便。
功能强大高速的指令处理；支持浮点数运算；方便用户的参数赋值；诊断功能强大；还具有多级口令保护。
网络通讯具有多种不同的通讯接口，可以连接不同的AS-I接口、PROFIBUS和工业以太网总线系统，支持过程通讯和数据通讯；多点接口（MPI）集成在CPU上，可以同时连接编程器、上位机、人机界面、变频器等自动化控制系统。
3.4TH7-24本安操作台由控制部分及数据监控部分两部分构成。
3.4.1控制部分元器件：a）带增益性电位器的主令手柄b）起动、停止按外地及紧急停车开关c）自动、手动、检修方式转换选择开关d）正反过卷旁路转换选择开关e）制动泵起停及转换选择开关f）润滑泵起停及转换选择开关g）故障复位和电源控制按钮h）自动开车确认按钮、带方向记忆i）液晶深度指示器功能：a)完成绞车的各种操作；b)完成控制信号与故障信号的隔离和转换c)组成硬件安全回路并与软件安全回路相互冗余及闭锁d)完成液压站、工作闸、安全闸的状态信号采集e)通过PROFIBUS现场总线与上位机之间进行桥接通讯3.4.2数据监控部分内置10.4英寸矿用隔爆真彩抗干扰昆仑通态触摸屏，可显示：a)读取变频器参数，如：频率、速度、转矩、电流、电压、功率等、直流母线电压等。
