第三届“高教杯”全国大学生先进成图技术及创新大赛机械类竞赛大纲

第一届1．尺规绘图试题2．计算机二维绘图试题3．计算机三维建模试题第二届2.二维绘图试题1.尺规绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。

2、阀体及阀盖上的螺纹采用修饰螺纹。

3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。

4、二维装配图、零件图的标题栏按规定填写。

单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。

二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。

(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。

(25’)五、生成三维分解图，并渲染。

(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。

(10’)第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，主视图外形尺寸左视图外形尺寸底面外形及尺寸第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类尺规绘图试卷1、竞赛题目：根据零件的轴测图用尺规绘制零件的工作图（100分）。

第三届全国大学生机械创新设计大赛决赛参赛作品设计说明书格式要求说明1．总体要求全文控制在8～15页以内，并按以下顺序编排：作品名+“设计说明书”、设计者、指导教师、学校名＋院系名＋学校所在城市＋邮编、摘要、关键词、正文[可自行组织，但应包括下列内容：作品背景（国内外相关研究现状）、设计制作中解决的关键技术问题的描述、作品实物或实物模型的照片、创新特色、预计应用前景等]、参考文献。

可不加封面。

采用word 2003版本编排。

2．页面要求A4页面。

页边距：上25mm，下25mm，左、右各20mm。

标准字间距，单倍行间距。

不要设置页眉，页码位于页面底部居中。

3．图表要求插图按序编号，并加图名（位于图下方），采用嵌入型版式。

图中文字用小五号宋体，符号用小五号Times New Roman（矢量、矩阵用黑斜体）；坐标图的横纵坐标应标注对应量的名称和符号/单位。

表格按序编号，并加表题（位于表上方）。

采用三线表，必要时可加辅助线。

4．字号、字体要求油罐车注油自动控制系统设计说明书[r1]设计者：×××，×××，×××，×××，×××[r2]指导教师：×××，×××[r3]（XX大学机电学院，西安710056）[r4]（空一行）[url=]作品内容简介[/url][I5]通过实验设计了一套自动加油系统……（400—600字以内）。

联系人、联系电话、EMAIL（空一行）1 研制背景及意义在新疆塔里木石油基地，目前从油井打出的原油储存到储油罐后，从储油罐向油罐车注油时，一个人需站在油罐车上注油口旁观察油罐是否加满，而另一个人关闭阀门。

因在原油内含有大量的有毒气体（硫化氢）,从安全角度考虑站在油罐车上的人必须戴上防毒面具……2设计方案[r6]2.1 电磁控制用电磁控制比较容易实现，但是因为防火、防暴的原因，加油区不得用电，无法用电磁控制…………2.2 气动控制用气动控制，气源的空气压缩机也要用电，但可以将空气压缩机放置在远离加油区的位置。

第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

齿轮油泵工作原理进油口
出油口
1、装配图绘制包括一组视图，必要的尺寸，
技术要求，标题栏和明细表。

2、标题栏填写零件名称、比例、考号等内容。

3、装配图中应标注进、出油口位置。

. .
说 明
1、φ42K7孔和φ26K7孔的倒角为C1。

2、φ26K7轴线相对于φ42K7轴线的平行度公差为0.015（必须标注在图中）。

3、左端面相对于φ42K7轴线的垂直度公差为0.015（必须标注在图中）。

4、标题栏填写零件名称、比例、材料、零件质量、考号。

第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

技术要求
1、未注铸造圆角R1-2。

2、外表面烤橘黄色漆。

左端面
第三题创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，随引导线变化。

主视图外形尺寸左视图外形尺寸
底面外形及尺寸。

“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

1、装配图绘制包括一组视图，必要的尺寸，技术要求，标题栏和明细表。

2、标题栏填写零件名称、比例、考号等内容。

3、装配图中应标注进、出油口位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题 创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm ，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，主视图外形尺寸 左视图外形尺寸底面外形及尺寸第二届“高教杯”全国大学生先进图形技能与创新大赛机械类竞赛试题1.尺规绘图试题2.二维绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。

2、阀体及阀盖上的螺纹采用修饰螺纹。

3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。

4、二维装配图、零件图的标题栏按规定填写。

单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。

二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。

(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。

(25’)五、生成三维分解图，并渲染。

(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。

第一届1．尺规绘图试题2．计算机二维绘图试题3．计算机三维建模试题第二届2.二维绘图试题1.尺规绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。

2、阀体及阀盖上的螺纹采用修饰螺纹。

3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。

4、二维装配图、零件图的标题栏按规定填写。

单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。

二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。

(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。

(25’)五、生成三维分解图，并渲染。

(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。

(10’)第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，主视图外形尺寸左视图外形尺寸底面外形及尺寸第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类尺规绘图试卷1、竞赛题目：根据零件的轴测图用尺规绘制零件的工作图（100分）。

第八届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛机械类竞赛大纲一、竞赛目的随着计算机应用技术的发展和普及，采用计算机绘制图形和处理图像技术已成为现代工程设计与绘图的主要手段，学习和掌握先进成图技术和机件信息建模技术已成为学习工程图学的重要目标。

为适应信息处理技术的发展，重视提高“机械制图和计算机绘图”课程的教学质量，重视培养和提高学生的手工绘图技能和计算机绘图能力，发现和选拔创新人才，特制订本大纲。

二、竞赛内容1．尺规绘图：（共120分钟）（1）根据零件立体图绘制零件图（90分钟）；（2）智力构形并绘制轴测图（30分钟）。

2．计算机绘图：时间为180分钟（1）根据已知的零件轴测图或装配图（拆画），绘制其二维零件图。

（2）根据已知的二维零件图、轴测图和装配图（装配草图）和文字说明完成零件的三维模型，并按要求进行装配，最终生成二维工程图。

三、竞赛与知识技能要求1.基本知识与技能要求（1）制图基本知识与绘图技能；（2）正投影基础及投影图的绘制；（3）轴测图画法（正等测图、斜二测图）；（4）视图、剖视图、断面图等常用表达方法；（5）标准件、常用件及其规定画法；（6）国家标准《技术制图》和《机械制图》的相关规定（最新颁布标准）；（7）零件图的绘制与识读，零部件测绘；（8）装配图的绘制与识读；（9）读装配图拆画零件图。

（10）计算机绘图:二维绘图和三维建模；2．尺规绘图竞赛要求（1）图纸幅面：尺规绘制零件图采用A3图纸，智力构形绘制轴测图直接在试卷上做题；（2）比例：按指定要求选定；（3）图线：严格遵守国家标准规定绘制；（4）图面与字体要求：布图匀称、图面整洁、图形清楚、字体工整（汉字、数字和字母均应遵守国家标准规定的字体书写）；（5）零件视图选择合理，做到表达完整、简洁，清楚；（6）尺寸标注应符合国家标准的规定，做到标注完整、正确、清晰、合理；（7）尺寸公差、几何公差、表面结构要求等技术要求的标注要符合国家最新标准；3．计算机绘图竞赛要求用Pro/E 4.0、SolidWorks 2008、Inventor 2008、中望3D V2015教育版、Solidage、AutoCAD、中望机械设计软件V2014，根据已知的零件轴测图或装配图（拆画），绘制其二维零件图；根据已知的二维零件图、轴测图和装配图（装配草图）建立零件的三维模型并按要求进行装配，生成二维工程图，需掌握以下相关知识。

第三届全国大学生工程训练综合能力竞赛命题及竞赛规则（征求意见稿）2012-3-12第三届全国大学生工程训练综合能力竞赛命题及详细竞赛规则（征求意见稿）1.本届竞赛主题：本届竞赛主题为“无碳小车越障竞赛”。

要求经过一定的前期准备后，在比赛现场完成一套符合本命题要求的可运行装置，并进行现场竞争性运行考核。

每个参赛作品要提交相关的设计、工艺、成本分析和工程管理4项报告。

2.竞赛命题：以重力势能驱动的具有方向控制功能的自行小车给定一定重力势能，根据能量转换原理，设计一种可将该重力势能转换为机械能并以此驱动小车行走的装置。

要求小车行走过程中完成所有动作所需的能量均由此能量转换获得，不可使用任何其他的能量来源。

给定重力势能为4焦耳（取g=10m/s2），竞赛时统一用质量为1Kg的重块（￠50×65 mm，普通碳钢）铅垂下降来获得，落差400±2mm，重块落下后，须被小车承载并同小车一起运动，不允许掉落。

参赛小车要求具有转向控制机构，且此转向控制机构具有可调节功能，以适应放有不同间距障碍物的竞赛场地。

要求小车为三轮结构，具体设计、材料选用以及加工制作均由参赛学生自主完成。

3.竞赛参与方式：本届竞赛设竞赛项目I和竞赛项目Ⅱ。

一个参赛队只可参与一个项目比赛，每所参赛学校选拔推荐参与同一竞赛项目的参赛队数不超过2个。

4.竞赛项目I：竞赛小车在前行时能够自动避开赛道上设置的障碍物。

障碍物为直径20mm、高200mm的多个圆棒，沿直线等距离摆放。

以小车前行的距离和成功避障的多少来综合评定成绩。

4.1 本校制作：参赛学生以小组为单位，按照竞赛命题的要求，在各自所在的学校内，自主设计，独立制作出参赛小车。

4.2集中参赛：参赛队携带在本校制作完成并调试好的小车作品和关于作品的结构设计方案、工程管理方案、加工工艺方案及成本分析方案等4份报告（纸质版+电子版）参加竞赛。

报告按竞赛秘书处发布的统一格式编写。

4.3 报告的评分由竞赛评审组对每个参赛队提交的方案报告进行评阅。

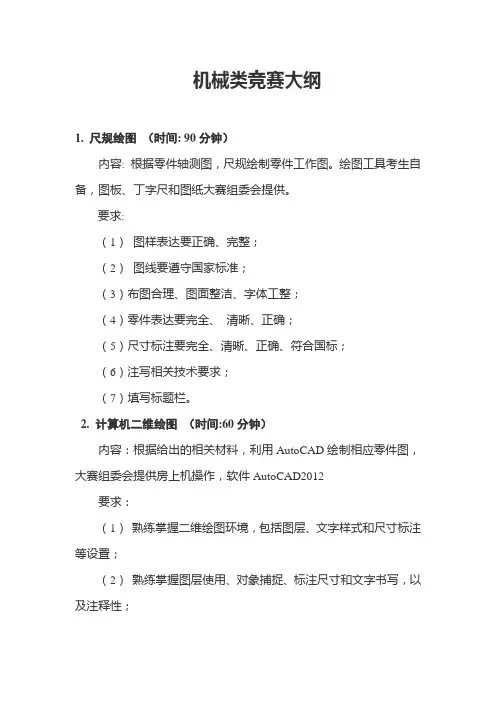

机械类竞赛大纲
1. 尺规绘图（时间: 90分钟）
内容: 根据零件轴测图，尺规绘制零件工作图。

绘图工具考生自备，图板、丁字尺和图纸大赛组委会提供。

要求:
（1）图样表达要正确、完整；
（2）图线要遵守国家标准；
（3）布图合理、图面整洁、字体工整；
（4）零件表达要完全、清晰、正确；
（5）尺寸标注要完全、清晰、正确、符合国标；
（6）注写相关技术要求；
（7）填写标题栏。

2. 计算机二维绘图（时间:60分钟）
内容：根据给出的相关材料，利用AutoCAD绘制相应零件图，大赛组委会提供房上机操作，软件AutoCAD2012
要求：
（1）熟练掌握二维绘图环境，包括图层、文字样式和尺寸标注等设置；
（2）熟练掌握图层使用、对象捕捉、标注尺寸和文字书写，以及注释性；
（3）熟练掌握常用的二维绘图命令和常用的图形编辑命令；
（4）创建图块文件标注零件表面结构；
（5）设置符合国标的文字样式和尺寸标注样式。

3. 计算机三维建模（时间:120分钟）
内容：根据所给资料,完成三维建模，软件不限，可自带笔记本电脑。

要求：
（1）根据各零件图中的尺寸创建零件的三维模型；
（2）照装配关系，将以创建好的三维零件模型进行三维装配，生成三维爆炸图，渲染装配体；
（3）生成二维装配图，标注装配图尺寸，填写标题栏和明细栏。

“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

1、装配图绘制包括一组视图，必要的尺寸，技术要求，标题栏和明细表。

2、标题栏填写零件名称、比例、考号等内容。

3、装配图中应标注进、出油口位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题 创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm ，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，主视图外形尺寸 左视图外形尺寸底面外形及尺寸第二届“高教杯”全国大学生先进图形技能与创新大赛机械类竞赛试题1.尺规绘图试题2.二维绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。

2、阀体及阀盖上的螺纹采用修饰螺纹。

3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。

4、二维装配图、零件图的标题栏按规定填写。

单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。

二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。

(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。

(25’)五、生成三维分解图，并渲染。

(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。

“高教杯”全国大学生先进成图技术与产品信息建模创新大赛试题资料中国工程图学学会制图技术专业委员会编制目录1.第一届大赛机械类大纲 (1)2.第一届大赛建筑类大纲 (4)3.第二届大赛机械类大纲 (7)4.第二届大赛建筑类大纲 (10)5.第二届大赛水利类大纲 (12)6.第三届大赛机械类大纲 (14)7.第三届大赛建筑类大纲 (17)8.第三届大赛水利类大纲 (20)9.第一届大赛机械类试题 (22)10.第一届大赛建筑类试题 (26)11.第二届大赛机械类试题 (37)12.第二届大赛水利类试题 (46)13.第一届大赛机械类试题评分标准 (48)14.第二届大赛机械类试题评分标准 (51)15.第二届大赛建筑类试题评分标准 (53)16.第二届大赛水利类试题评分标准 (54)17.第一届大赛机械类大赛作品 (58)18.第一届大赛建筑类大赛作品 (63)19.第二届大赛机械类大赛作品 (67)20.第二届大赛建筑类大赛作品 (72)首届“中图杯”全国大学生先进制图技术与技能大赛机械类竞赛大纲根据教育部高等学校工程图学教学指导委员会和中国工程图学学会制图技术专业委员会联合下发的首届“中图杯”全国大学生先进制图技术与技能大赛的通知，现将机械类竞赛大纲进行了修改，其内容如下：计算机辅助设计(CAD)技术推动了产品设计和工程设计的革命，在各工程领域得到了广泛地应用。

计算机绘图与三维建模作为一种工作技能，有着强烈的社会需求，正在成为我国大学生就业中的新亮点。

而阅读和绘制零件工作图及装配图是工程技术人员的基本技能。

为此，教育部高等学校工程图学教学指导委员会和中国工程图学学会制图技术专业委员会决定举办2008年首届“中图杯”全国大学生先进制图技术与技能大赛。

一、竞赛内容1．根据零件轴测图，用尺规绘制零件工作图（90分钟）。

2．已知零件工作图，用AutoCAD2006绘制零件工作图（60分钟）。

3．三维数字建模（120分钟）。

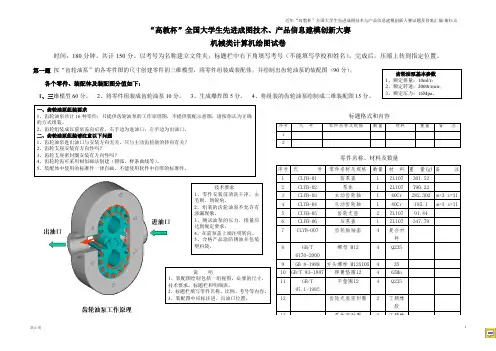

第三届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

齿轮油泵工作原理
. .
第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，
主视图外形尺寸左视图外形尺寸
底面外形及尺寸。

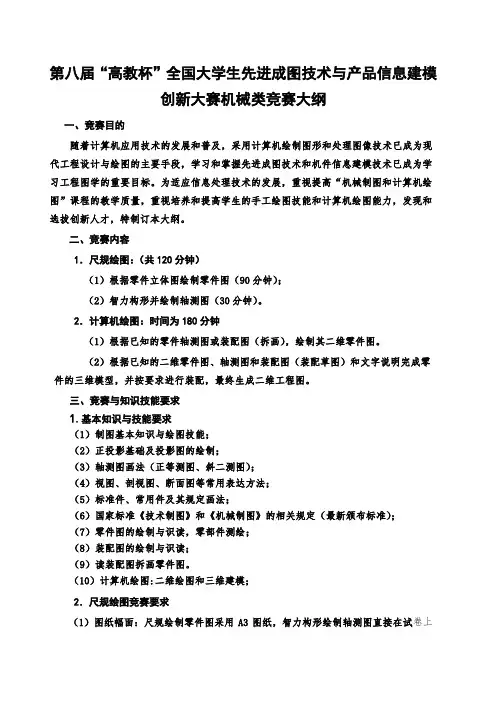

第八届“高教杯”全国大学生先进成图技术与产品信息建模
创新大赛机械类竞赛大纲
一、竞赛目的
随着计算机应用技术的发展和普及，采用计算机绘制图形和处理图像技术已成为现代工程设计与绘图的主要手段，学习和掌握先进成图技术和机件信息建模技术已成为学习工程图学的重要目标。

为适应信息处理技术的发展，重视提高“机械制图和计算机绘图”课程的教学质量，重视培养和提高学生的手工绘图技能和计算机绘图能力，发现和选拔创新人才，特制订本大纲。

二、竞赛内容
1．尺规绘图：（共120分钟）
（1）根据零件立体图绘制零件图（90分钟）；
（2）智力构形并绘制轴测图（30分钟）。

2．计算机绘图：时间为180分钟
（1）根据已知的零件轴测图或装配图（拆画），绘制其二维零件图。

（2）根据已知的二维零件图、轴测图和装配图（装配草图）和文字说明完成零件的三维模型，并按要求进行装配，最终生成二维工程图。

三、竞赛与知识技能要求
1.基本知识与技能要求
（1）制图基本知识与绘图技能；
（2）正投影基础及投影图的绘制；
（3）轴测图画法（正等测图、斜二测图）；
（4）视图、剖视图、断面图等常用表达方法；
（5）标准件、常用件及其规定画法；
（6）国家标准《技术制图》和《机械制图》的相关规定（最新颁布标准）；
（7）零件图的绘制与识读，零部件测绘；
（8）装配图的绘制与识读；
（9）读装配图拆画零件图。

（10）计算机绘图:二维绘图和三维建模；
2．尺规绘图竞赛要求
（1）图纸幅面：尺规绘制零件图采用A3图纸，智力构形绘制轴测图直接在试卷上。

附件一：南湖学院制图基本技能大赛制图技能竞赛大纲0.1尺规绘图评判规则（1）表达方案合理性15%；（2）图形正确与准确性50%；（3）图线质量10%；（4）尺寸标注15%；（5）字体5%；（6）布图5%。

0.2计算机二维绘图评判规则（1）表达完整（图形50%、尺寸20%）70%；（2）图线10%；（3）字体10%；（4）比例5%；（5）布图5%。

0.3计算机三维建模评判规则（1）三维模型65%；（2）工程图生成或细部表达20%；（3）零件装配或材质色彩10%；（4）渲染及后期处理5%。

1.1 机械化工类竞赛大纲一、基本知识与技能要求（1）制图基本知识；（2）正投影、轴测投影、机件表达方法；（3）标准件、零件图和装配图的绘制与识读；（4）国家标准《技术制图》和《机械制图》的相关规定；（5）用计算机绘图软件绘制机械图样的能力；（6）根据装配关系及零部件之间的关系设计简单零件。

二、竞赛内容1.尺规绘图根据轴测图绘制零件工作图。

图纸规格A3，时间为90分钟。

2.计算机绘图（1）根据给出的零件图、轴测图和文字说明绘制装配图。

时间为180分钟。

（2）根据给出的零件图、轴测图和文字说明绘制零件的三维模型、按要求装配成装配体并绘制零件图和装配图。

时间为180分钟。

三、竞赛要求1．尺规绘图（支架类或箱体类零件）（1）图纸幅面：A3；（2）比例：按国标自定；（3）图线：遵守国家标准的规定（注：必须明确区分粗细线）；（4）视图表达：布图均匀、图面整洁、字体工整；汉字、数字和字母均遵守国家标准的规定；（5）零件图必须完整、正确、清晰地表达零件各部分的结构形状，并考虑读图方便、画图简单；（6）尺寸标注：要求完全、正确、清晰、合理；（7）尺寸公差、形位公差和表面粗糙度标注要符合国家标准的规定。

2．计算机二维绘图用AutoCAD2008软件，根据给出的零件图、轴测图和文字说明绘制装配图（根据所给题目，完成8-12个零件的装配图绘制）。

第三届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛风采
大赛开幕式会场
大会主席台
第三届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛（重庆）竞赛委员会成员：
一．竞赛委员会成员：
总顾问：谭建荣（中国工程院院士、教育部高等学校工程图学教学指导委员会主任、中国图学学会副理事长）
主任：邵立康（教育部高等学校工程图学教学指导委员会委员、中国图学学会常务理事、制图技术专业委员会主任）
主任：陆国栋（教育部高等学校工程图学教学指导委员会秘书长、中国图学学会常务理事、教育部普通高校实验教学指导委员会委员）
执行主任：杨丹（重庆大学副校长）
委员：易树平、严薇、何玉林、陶桂宝、丁一、施岳定、范波涛、吴佩年、鲁聪达、李明、樊宁、傅钰、杨道富、詹平、刘炀、沈国强
秘书长：陶冶。

作品名称：深井救援器目录作品简介 (2)1 研制背景及意义1.1研制背景 (3)1.2 研制意义 (4)2 设计方案2.1 产品原理 (4)2.1.1 机械部分 (5)2.1.2 辅助部分 (7)2.2 方案确定 (7)3 使用方法和性能分析3.1使用方法 (7)3.2 性能分析 (7)4 设计计算4.1 设计要求 (7)4.2 整体机构的受力分析 (7)4.2.1 负载机构的受力分析 (8)4.3 构件的强度校核 (9)4.3.1 AB曲杆的强度校核 (9)4.3.2 CD杆强度校核 (12)4.3.3 BC杆的强度校核 (12)4.3.4 整个机构连接校核 (14)5 创新点 (14)参考文献 (15)作品简介在现实生活中，不慎掉入深井的事件时有发生。

通常因井口较小、救援设备单一而导致救援失败，为此我们设计了深井救援器。

该产品专门用于井下救援，能快速有效地解决深井救援问题。

应用简单的机构完成救援任务是我们的设计理念。

深井救援器以曲柄滑块机构为主，附带了锁紧卡条，阶梯，滑轮。

曲柄滑块机构起定位和承受人体体重的作用，锁紧卡条与锁紧卡扣紧后保证左右稳定，阶梯还能保持遇难者上升时平稳和舒适及减少曲柄滑块机构的受力，滑轮可以减少救援器与井壁的摩擦。

在提升过程中，遇险者通过救援器下臂的拉手控制前后平衡，脚可以踩在阶梯上，而阶梯上部与救援器两侧支柱间连有弹簧，可调节长度。

深井救援器结构紧凑，曲柄滑块的曲柄与下臂能重合在一起，同时阶梯结构带有伸缩功能保证了机构占有更小的空间，使救援器在空间狭小的条件下也能到达准确位置。

1 研制背景及意义1.1研制背景这是2009年7月31日发生在吉林省九台市的真实事件。

东亚讯（记者崔雷文/摄）昨日6时30分左右，九台市其塔木镇村民王某在地里干活时，隐约听到有人喊救命。

顺着呼救声，王某来到苞米地里的水井前，只见漆黑的井底下卡着一个人，一问才知道是村民韩大爷。

原来韩大爷一早出来遛弯，不小心掉进井里。

第三届“高教杯”全国大学生先进成图技术及创新大赛机械类竞赛大纲一、竞赛目的随着计算机应用技术的迅猛发展，采用计算机绘制图形和处理图像技术已成为现代工程设计与绘图的主要手段，为适应信息处理技术的发展，提高“机械制图和计算机绘图”课程的教学质量，培养应用型创新人才，提高学生的尺规绘图技能和计算机绘图能力，发现和选拔创新人才，特制订本大纲。

二、竞赛内容1.尺规绘图：根据轴测图绘制零件工作图。

时间为90分钟。

2.计算机绘图：根据给出的零件图、轴测图和文字说明绘制零件的三维模型、按要求装配成装配体并绘制零件图和装配图。

时间为180分钟。

三、竞赛要求1.基本知识与技能要求（1）制图基本知识；（2）正投影、轴测投影；（3）机件表达方法；（4）标准件；（5）国家标准《技术制图》和《机械制图》的相关规定；（6）零件图和装配图的绘制与识读；（7）用计算机绘图软件绘制机械图样的能力。

2．尺规绘图根据零件轴测图，用尺规绘制零件工作图。

能够用尺规绘制支架类或箱体类零件工作图，要求如下：（1）图纸幅面：A3；（2）比例：按国标自定；（3）图线：遵守国家标准的规定；（4）视图表达：布图均匀、图面整洁、字体工整；汉字、数字和字母均应遵守国家标准的规定；（5）零件图必须完全、正确、清晰地表达零件各部分的结构形状，并考虑读图方便、画图简单；（6）尺寸标注：要求完全、正确、清晰、合理；（7）尺寸公差、形位公差和表面粗糙度标注要符合国家标准的规定。

3．计算机绘图用Pro/E 4.0、SolidWorks 2008、Inventor 2008和Solid Edge软件，根据已知的零件图、轴测图绘制其三维模型并按要求进行装配，需掌握以下相关知识。

（1）草图绘制掌握草图绘制的基本技能。

（包括：二维草图绘制；三维草图绘制；草图约束；草图编辑；标注尺寸等。

）（2）三维建模掌握三维建模的基本方法、基本步骤。

（包括：基本特征的定义与绘制；掌握拉伸、旋转、切除、阵列、扫描，放样等基本操作；能够添加各种辅助平面和轴，能够对特征再编辑。
