第六届高教杯全国大学生先进成图技术与产品信息建模创新大赛机械类试卷

第一届1．尺规绘图试题2．计算机二维绘图试题3．计算机三维建模试题第二届2.二维绘图试题1.尺规绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。

2、阀体及阀盖上的螺纹采用修饰螺纹。

3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。

4、二维装配图、零件图的标题栏按规定填写。

单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。

二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。

(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。

(25’)五、生成三维分解图，并渲染。

(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。

(10’)第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，主视图外形尺寸左视图外形尺寸底面外形及尺寸第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类尺规绘图试卷1、竞赛题目：根据零件的轴测图用尺规绘制零件的工作图（100分）。

第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

1、装配图绘制包括一组视图，必要的尺寸，
技术要求，标题栏和明细表。

2、标题栏填写零件名称、比例、考号等内容。

3、装配图中应标注进、出油口位置。

. .
第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

技术要求
1、未注铸造圆角R1-2。

2、外表面烤橘黄色漆。

第三题创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，
左视图外形尺寸
底面外形及尺寸。

第六届全国信息技术应用水平大赛二维CAD机械设计[小编整理]第一篇：第六届全国信息技术应用水平大赛二维CAD机械设计第六届全国信息技术应用水平大赛比赛说明（考试科目：二维CAD机械设计）一、软件要求与硬件要求λ软件要求AutoCAD 2008简体中文版 CAXA 2007 λ硬件要求1)♦♦♦硬件配置处理器：Intel® Pentium® 4 或更高版本处理器。

浏览器：Microsoft Internet Explorer 6.0 SP 1或更高版本。

RAM：2MB内存。

♦硬盘：20G磁盘空间（仅限于安装）。

♦显示器：1024x768 VGA，真彩色，需要支持Windows 的显示适配器。

2)运行环境推荐Windows XP系统。

安装AutoCAD 2008简体中文版或CAXA2007软件。

二、题型、题量、考试方式与时间λ预赛题1)题型为选择题，考生需要选择采用AutoCAD考试或CAXA考试。

2)题量是80道，其中单选题60道，每题1分；多选题20道，每题2分，合计100分。

3)考试方式采用网络在线考试，系统自动阅卷。

4)考试时间为100分钟。

λ复赛题1)题型为主观操作题。

2)题量为两道操作题+附加题。

试卷满分为150分，其中附加题为50分。

3)考试方式为上机操作。

4)考试时间为3小时。

λ决赛题1)题型为较复杂和创造性比较高的操作题。

2)题量为两道操作题，其中一道考察解决复杂问题的能力，另一道考察创造性发挥能力。

试卷满分为120分。

3)考试方式为上机操作。

4)考试时间为5小时。

三、比赛大纲λ基本要求1)具备一定的计算机基础知识。

2)具备零件图的识读、分析、绘制和修改能力。

3)了解和熟练掌握AutoCAD/CAXA的基本概念、基本操作技能和高效制图功能。

4)具备二维绘图技能、三维建模技能、辅助绘图技能及输出技能。

λ预赛题预赛主要考察参赛者对AutoCAD/CAXA基础知识点的全面了解程度，具体考察内容如下：一、AutoCAD版(一)AutoCAD 基础知识1)工作空间与绘图空间2)启动与退出、界面及界面元素的设置应用等3)文件格式及文件的设置管理等 4)对象选择及常用键盘操作键5)绘图单位、精度、绘图区域、角度方向等绘图环境的设置等(二)AutoCAD二维制图功能1)画线（直线、多线、多段线、射线、构造线等）2)画曲线（圆、圆弧、椭圆、椭圆弧、样条曲线等）3)画折线（正多边形、矩形、边界等）4)图案填充、面域与布尔运算等(三)AutoCAD辅助绘图功能1)点的坐标输入技能（坐标系、坐标输入、动态输入）2)点的精确捕捉技能（自动捕捉、临时捕捉、栅格与捕捉等）3)点的精确追踪技能（正交、极轴、对象追踪、捕捉自、临时追踪点等）4)视图的实时调控技能（视图平移、视图缩放、视图恢复等）(四)AutoCAD常用修改编辑功能1)复合图形的快速创建技能（复制、阵列、镜像和偏移等）2)图形的边角细化技能（倒角、圆角、修剪、延伸、打断、合并等）3)图形的常规编辑技能（移动、旋转、缩放、拉伸、拉长、分解等）4)图形的夹点编辑技能（夹点概念、设置及应用等）(五)AutoCAD高效制图功能1)块与属性（创建块、写块、插入块、编辑块、定义属性、编辑属性等）2)图层及特性（设置层、设置层特性、层的状态控制及层的常用工具等）3)设计中心（设计中心的资源查看、资源组织与资源共享功能等）4)工具选项板（工具选项板的定义与使用等）5)图形特性（特性的查看、编辑、匹配、快捷特性及特性工具栏等）(六)机械零件图的标注功能1)文字的标注功能（文字样式、单行文字、多行文字、编辑文字等）2)尺寸的标注功能（直线型尺寸、曲线型尺寸、复合型尺寸、引线尺寸等）3)尺寸的设置及协调功能（尺寸样式的设置、尺寸编辑、编辑尺寸文字、标注打断及更新等）4)符号标注（尺寸公差、形位公差、粗糙度、基面代号、剖切号及一些特殊符号）(七)AutoCAD标注与打印1)打印空间（模型空间、布局空间）2)打印设备（绘图仪管理器与打印样式管理器等）3)打印页面（图纸尺寸、图框配置、出图比例及位置的调整等）4)图形打印与打印预览(八)机械制图基础知识1)机械工程图样（组成、原理、图线、尺寸）2)正投影与三视图3)零件剖视技术要求（组成、粗糙度、常用符号与代号）4)零件图的视图表达（组合体、基本视图、辅助视图、断面图等）5)标准件与常用件 6)零件图的简化画法二、CAXA版（一）CAXA基础知识1）常用界面元素使用方法2）点的输入、命令执行、选择对象、动态输入等基本操作3）文件操作 4）视图控制（二）图形绘制1）直线、圆、圆弧、中心线、等距线等绘制2）剖面线、多段线和填充绘制3）样条、椭圆、正多边形、公式曲线、波浪线绘制 4)局部放大图、孔/轴绘制 5)图片插入和管理6)块的建立、插入、编辑和消隐（三）图形编辑1)基本编辑操作，如复制、粘贴、删除 2)OLE对象操作3)实体编辑操作，如平移、拷贝、裁剪、过渡、旋转、镜像、阵列、打断、拉伸等 4)夹点编辑操作5)属性编辑操作，属性面板、属性工具栏、特性匹配等（四）图库1）提取图符2）定义图符和驱动图符3）图库管理和转换（五）标注1）尺寸类标注，包括线性尺寸、角度尺寸、锥度和斜度尺寸、大圆弧尺寸、半尺寸以及尺寸公差2）坐标类标注，包括原点标注、快速标注、自由标注、孔位标注等 3）文字类标注，包括文字、引出说明、技术要求等4）工程类标注，包括基准代号、尺寸公差、表面结构（粗糙度）、焊接符号、剖切符号、倒角、中心孔等5）各种标注的样式设置和管理6）各种标注的编辑 7）尺寸驱动的使用（六）图纸幅面1）图幅设置，包括图纸尺寸、图纸比例、图纸方向等2）图层、线型、颜色、点样式设置 3）样式管理4）图框、标题栏、参数栏等对象的定义、插入、存储、填写和编辑5）零件序号操作，包括生成、交换、插入，以及序号样式设置等6）明细表的填写、插入、折行，样式设置，以及数据输出和读入操作（七）打印1）单张图纸的打印操作，包括设置打印机、纸张、图纸方向、线型和线宽、按颜色打印、拼图操作等2）打印工具的打印操作，包括打界面交互、单张打印、排版打印、批量打印等3）打印工具的配置（八）机械制图基础知识1）机械工程图样（组成、原理、图线、尺寸）2）正投影与三视图、基本体以及组合体3）零件的技术要求（组成、表面结构（粗糙度）、常用符号与代号）4）零件图的视图表达（基本视图、辅助视图、断面图、特殊画法和简化画法等）5）标准件与常用件 6）零件图的尺寸λ复赛题复赛除要求参赛者能够熟练掌握预赛所考察的知识点外，主要考察参赛者运用AutoCAD/CAXA软件进行上机操作和综合运用知识的能力，具体考察内容如下：(一)绘制零件视图的能力1)绘制标准件与常用件； 2)绘制典型零件图；3)绘制零件的剖视图、断面图与其他视图等。

第一届1．尺规绘图试题2．计算机二维绘图试题3．计算机三维建模试题第二届2.二维绘图试题1.尺规绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。

2、阀体及阀盖上的螺纹采用修饰螺纹。

3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。

4、二维装配图、零件图的标题栏按规定填写。

单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。

二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。

(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。

(25’)五、生成三维分解图，并渲染。

(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。

(10’)第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，主视图外形尺寸左视图外形尺寸底面外形及尺寸第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类尺规绘图试卷1、竞赛题目：根据零件的轴测图用尺规绘制零件的工作图（100分）。

第一届1．尺规绘图试题2．计算机二维绘图试题3．计算机三维建模试题第二届2.二维绘图试题1.尺规绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。

2、阀体及阀盖上的螺纹采用修饰螺纹。

3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。

4、二维装配图、零件图的标题栏按规定填写。

单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。

二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。

(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。

(25’)五、生成三维分解图，并渲染。

(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。

(10’)第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，主视图外形尺寸左视图外形尺寸底面外形及尺寸第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类尺规绘图试卷1、竞赛题目：根据零件的轴测图用尺规绘制零件的工作图（100分）。

第六届“高教杯”全国大学生先进图形技能与创新大赛机械类竞赛大纲一、竞赛目的随着计算机应用技术的发展和普及，采用计算机绘制图形和处理图像技术已成为现代工程设计与绘图的主要手段，学习和掌握先进成图技术和机件信息建模技术已成为学习工程图学的重要目标。

为适应信息处理技术的发展，重视提高“机械制图和计算机绘图”课程的教学质量，重视培养和提高学生的手工绘图技能和计算机绘图能力，发现和选拔创新人才，特制订本大纲。

二、竞赛内容1.尺规绘图：1）根据轴测图尺规绘制零件图（90分钟），2）构形设计并绘制轴测图（30分钟）。

时间共计为120分钟。

2.计算机绘图：1）根据给出的零件图、轴测图和文字说明绘制零件的三维模型、2）按要求装配成装配体并绘制零件图和装配图。

时间为180分钟。

三、竞赛要求1.基本知识与技能要求（1）制图基本知识与绘图技能；（2）正投影基础及投影图的绘制；（3）轴测图画法（正等测图、斜二测图）；（4）机件表达方法；（5）标准件、常用件；（6）国家标准《技术制图》和《机械制图》的相关规定（最新颁布标准）；（7）零件图的绘制与识读、零件测绘；（8）装配图的绘制与识读；（9）计算机绘图和三维建模；（9）根据装配关系及零部件之间的关系设计简单零件。

2.尺规绘图根据轴测图尺规绘制零件图，构形设计并绘制出轴测图。

具体要求如下：（1）图纸幅面：绘制零件图采用A3图纸，构形设计并绘制轴测图直接在试卷上做题；（2）比例：按试卷要求选定；（3）图线：严格遵守国家标准的规定；（4）图面与字体要求：布图均匀、图面整洁、图形清楚、字体工整（汉字、数字和字母均应遵守国家标准规定的字体书写）；（5）零件视图的表达：表达方法选择合理，做到完整、准确、清楚、简洁；（6）尺寸标注应符合国家标准的规定，做到完整、正确、清晰、合理；（7）尺寸公差、几何公差、表面结构要求等技术要求的标注要符合国家最新标准的规定；3.计算机绘图用Pro/E 4.0、SolidWorks 2008、Inventor 2010、Solidage、UG软件，根据已知的零件图、轴测图绘制其三维模型并按要求进行装配，需掌握以下相关知识。

第一届1．尺规绘图试题2．计算机二维绘图试题3．计算机三维建模试题第二届2.二维绘图试题1.尺规绘图试题3.三维建模试题一、说明：1、所有零件必须自己建模，不得调用标准件，否则该零件不得分。

2、阀体及阀盖上的螺纹采用修饰螺纹。

3、阀体前方凸台上应印有“高教杯图学大赛”字样，字体为黑体。

4、二维装配图、零件图的标题栏按规定填写。

单位名称：高教杯图学大赛；考号填写在制图一栏，不得填写姓名，否则试卷作废。

二、根据所给球阀各零件图建立三维模型(55’)；并回答以下问题：1、阀体模型的体积=阀盖模型的体积=扳手模型的体积=三、根据装配图将已建好的零件三维模型进行三维装配。

(6’)四、生成二维装配图（视图、尺寸、技术要求、序号明细表、标题栏）。

(25’)五、生成三维分解图，并渲染。

(4’)六、由阀盖模型生成二维零件图（视图、尺寸、技术要求、标题栏）。

(10’)第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类计算机绘图试卷时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

. .第二题 给出“减速箱前盖”的轴测图创建零件的三维模型，并绘制出“减速箱前盖”的工程图（共40分。

建模20分，工程图20分）。

工程图要求：图纸幅面A3；材料ZL105；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标标注；填写标题栏（考号填写在标题栏右下角）。

第三题创建洗发水瓶的三维模型（20分）。

说明：洗发水瓶壁厚1mm，瓶口螺纹螺距6，圈数1.5，螺纹牙型R1圆弧。

创建模型可采用扫描或放样等方法，下部环状凸起部分为贴标签的位置，图中尺寸为中心线尺寸。

右下图为截面形状，主视图外形尺寸左视图外形尺寸底面外形及尺寸第三届“高教杯”全国大学生先进成图技术、产品信息建模创新大赛机械类尺规绘图试卷1、竞赛题目：根据零件的轴测图用尺规绘制零件的工作图（100分）。

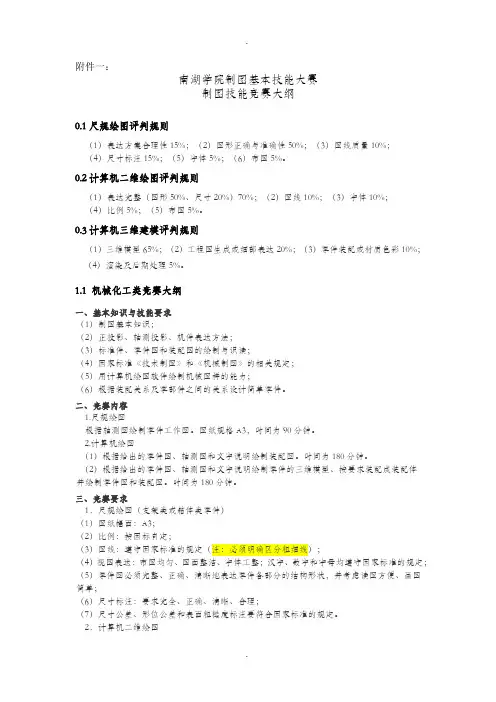

附件一：南湖学院制图基本技能大赛制图技能竞赛大纲0.1尺规绘图评判规则（1）表达方案合理性15%；（2）图形正确与准确性50%；（3）图线质量10%；（4）尺寸标注15%；（5）字体5%；（6）布图5%。

0.2计算机二维绘图评判规则（1）表达完整（图形50%、尺寸20%）70%；（2）图线10%；（3）字体10%；（4）比例5%；（5）布图5%。

0.3计算机三维建模评判规则（1）三维模型65%；（2）工程图生成或细部表达20%；（3）零件装配或材质色彩10%；（4）渲染及后期处理5%。

1.1 机械化工类竞赛大纲一、基本知识与技能要求（1）制图基本知识；（2）正投影、轴测投影、机件表达方法；（3）标准件、零件图和装配图的绘制与识读；（4）国家标准《技术制图》和《机械制图》的相关规定；（5）用计算机绘图软件绘制机械图样的能力；（6）根据装配关系及零部件之间的关系设计简单零件。

二、竞赛内容1.尺规绘图根据轴测图绘制零件工作图。

图纸规格A3，时间为90分钟。

2.计算机绘图（1）根据给出的零件图、轴测图和文字说明绘制装配图。

时间为180分钟。

（2）根据给出的零件图、轴测图和文字说明绘制零件的三维模型、按要求装配成装配体并绘制零件图和装配图。

时间为180分钟。

三、竞赛要求1．尺规绘图（支架类或箱体类零件）（1）图纸幅面：A3；（2）比例：按国标自定；（3）图线：遵守国家标准的规定（注：必须明确区分粗细线）；（4）视图表达：布图均匀、图面整洁、字体工整；汉字、数字和字母均遵守国家标准的规定；（5）零件图必须完整、正确、清晰地表达零件各部分的结构形状，并考虑读图方便、画图简单；（6）尺寸标注：要求完全、正确、清晰、合理；（7）尺寸公差、形位公差和表面粗糙度标注要符合国家标准的规定。

2．计算机二维绘图用AutoCAD2008软件，根据给出的零件图、轴测图和文字说明绘制装配图（根据所给题目，完成8-12个零件的装配图绘制）。

第六届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛建筑类一、基本知识与技能要求1、投影知识：正投影、轴测投影、透视投影；2、建筑形体的表达方法；3、建筑制图基本知识（图幅、比例、字体、图线、尺寸标注等）；4、房屋建筑制图统一标准以及建筑制图标准的相关标准规定（《房屋建筑制图统一标准》GB/T 50001－2001、《总图制图标准》GB/T 50103－2001、《建筑制图标准》GB/T 50104－2001）；5、土木与建筑工程图样的识读、表达与绘制；5、计算机二维绘制建筑施工图的知识与技能；6、计算机三维建筑建模的知识与技能。

二、竞赛内容1、尺规绘图时间：90分钟。

内容：使用绘图工具和仪器，根据条件完成指定的建筑施工图（平面图、立面图、剖面图、详图）的绘制；图纸规格A3。

分值比重：满分100分。

图形、图线约占70%；尺寸、字体、比例、布图等约占30%。

要求：能够正确识读建筑施工图，掌握其图示内容、要求以及表达方法，并能够熟练使用绘图工具和仪器。

根据已知图样按要求绘制建筑施工图（平面图、立面图、剖面图、详图），铅笔图、墨线图均可。

绘制的图样应符合国家房屋建筑制图统一标准及建筑制图标准。

（1）图样表达要合理、正确、完整；（2）尺寸标注要齐全、清晰、基本合理；（3）布局要合理、图面整洁；（4）图线、尺寸、文字、符号图例等符合建筑制图标准。

2、建筑工程信息建模及工程图计算机绘制时间：180分钟，总分：200分。

1）、工程图计算机绘制内容：使用AutoCAD软件完成指定建筑图样的绘制，并将绘图结果打印成PDF格式。

软件：AutoCAD2008分值比重：满分100分。

图形及尺寸约占70%；图线、字体、比例、布图等约占30%。

要求：能够熟练使用AutoCAD2008绘制建筑工程图样，掌握以下相关知识：（1）熟练掌握二维绘图环境，包括图层、文字样式和尺寸标注等设置；（2）熟练掌握图层使用、对象捕捉、标注尺寸和文字书写，以及注释性；（3）熟练掌握常用的二维绘图命令和常用的图形编辑命令；（4）熟练掌握图块制作和调用；属性查询和修改；（5）所绘图样正确，工程符号及图例，符合建筑工程制图标准，图面布置匀称；（6）图形文件的数据转化与打印等。

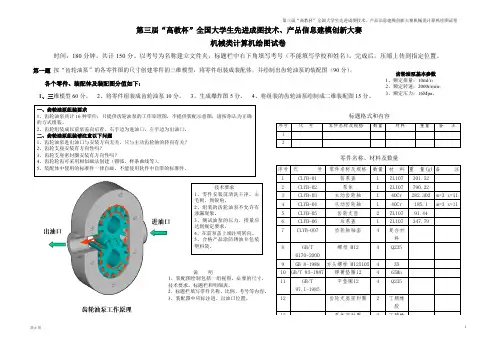

第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛机械类计算机绘图试卷第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

蜗轮减速器示意图
. .
第二题 给出“砂轮头支架”的轴测图和部分视图创建零件的三维模型，并绘制出“砂轮头支架”的零件图（共40分。

建模20分，零件图20分）。

零件图要求：1、图纸幅面A3；材料HT200；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标要求标注；填写标题栏（考号填写在标题栏右下
角）。

底面
右端面
第三题创建节能灯的三维模型（20分）。

说明：节能灯螺口螺纹直径φ26，螺距6，圈数约3.5圈，螺纹牙型为R1.5圆弧；灯管：灯管螺旋线直径为φ40，节距为12，圈数为3圈，灯管直径φ7，其余尺寸参阅下图。

建模示意图及部分尺寸灯管螺旋线示意图及主要尺寸。

第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛机械类计算机绘图试卷第五届“高教杯”全国大学生先进成图技术与产品信息建模创新大赛
机械类计算机绘图试卷
时间：180分钟，共计150分。

以考号为名称建立文件夹，标题栏中右下角填写考号（不能填写学校和姓名）。

完成后，压缩上传到指定位置。

蜗轮减速器示意图
. .
第二题 给出“砂轮头支架”的轴测图和部分视图创建零件的三维模型，并绘制出“砂轮头支架”的零件图（共40分。

建模20分，零件图20分）。

零件图要求：1、图纸幅面A3；材料HT200；比例自定；表达清楚，尺寸完全，符合国标要求；技术要求按国标要求标注；填写标题栏（考号填写在标题栏右下
角）。

底面
右端面
第三题创建节能灯的三维模型（20分）。

说明：节能灯螺口螺纹直径φ26，螺距6，圈数约3.5圈，螺纹牙型为R1.5圆弧；灯管：灯管螺旋线直径为φ40，节距为12，圈数为3圈，灯管直径φ7，其余尺寸参阅下图。

建模示意图及部分尺寸灯管螺旋线示意图及主要尺寸。
